Details zum Erstellen von Flächentemperierungen

Mit den Befehlen der Flächentemperierung können Sie Boden-, Decken- und Wandflächen mit Flächentemperierungselementen versehen. Sie haben zudem die Möglichkeit, Verteiler und Zuleitungen zu zeichnen. Abhängig von Programmversion und Lizenzierung stehen Ihnen dabei verschiedene Hersteller und Systeme zur Verfügung. Welche Assistenten auf Ihrem Rechner vorhanden sind, hängt von der Programmversion und der Lizenzierung ab. Daher kann es vorkommen, dass Ihnen die hier dokumentierten Befehle nicht zur Verfügung stehen.

Zeichnen

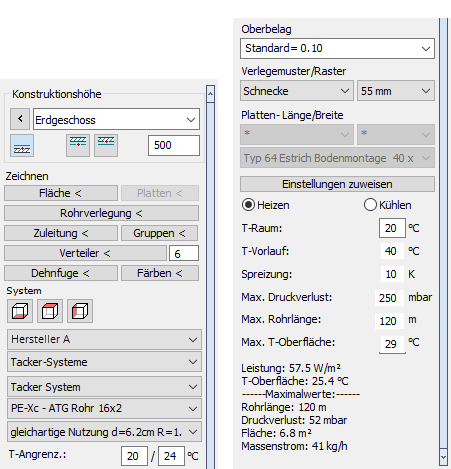

Im Bereich Zeichnen finden Sie alle benötigten Befehle zum Einzeichnen von Flächentemperierungssystemen. Eine detaillierte Beschreibung der einzelnen Buttons finden Sie auf der Hilfeseite zum Bereich Zeichnen.

System

Position des Systems

Mit den Buttons für Boden/Decke/Wand legen Sie die Position des Flächentemperierungselements im Raum fest.

Hersteller, Systemgruppe, System, Rohr

Legt den gewünschten Hersteller, die Systemgruppe des Herstellers, das System der Systemgruppe und das verwendete Rohr fest. Die Verfügbarkeit von Herstellern ist von Ihrer Programmversion und den installierten sowie lizenzierten Produktdatensätzen abhängig.

Dämmvariante

Legt die zu verwendende Dämmung fest. Die Wahl der Dämmvariante sollte von den Begebenheiten, an die das flächentemperierte Raumbauteil grenzt, abhängig sein. Die angebotenen Varianten sind hersteller- und systemabhängig.

T-Angrenz.

Legt die mini- und maximale Temperatur fest, die an den Raum angrenzt.

Oberbelag

Legt den zu verwendenden Oberflächenbelag mit den zugehörigem R-Wert (Wärmeleitwiderstand) des Oberflächenmaterials fest. Als Standardwert gemäß DIN wird der R-Wert von 0,10 m²K/W vorgeschlagen.

Verlegemuster

Legt das Verlegemuster der Flächentemperierung fest. Abhängig vom System haben Sie die Wahl zwischen Schnecke, Mäander, Doppelmäander, Blindfläche und variiert.

Raster

Legt den Verlegeabstand zwischen den Rohren fest. Welche Abstände zur Verfügung stehen, ist systemabhängig.

Platten-Länge/Breite

Ermöglicht es Ihnen, bei Systemen mit Registerplatten die Dimensionen der zu verwendenden Platten festzulegen und nach gewissen Plattenmaßen zu filtern. Bei anderen Systemen ist dieser Bereich deaktiviert. Nutzen Sie beim Filtern nach Plattenlängen und -breiten den Eintrag *, um sich alle verfügbaren Plattenmaße in der sich darunter befindenden Dropdown-Liste anzeigen zu lassen. Nach der Festlegung der Plattenmaße wird der Befehl Platten < im Bereich Zeichnen aktiviert. Falls verschiedene Einbauvarianten für die Plattensysteme zur Verfügung stehen, können diese hier ausgewählt werden.

Einstellung zuweisen

Ermöglicht es Ihnen, Änderungen des Herstellers, Systems, Verlegeart, Verlegeabstand etc. direkt an bereits gezeichnete und markierte Kreise oder Verlegeflächen zu übergeben und diese so nicht neu zeichnen zu müssen. Bei Verteilern können Sie die Anzahl der anschließbaren Kreise anpassen.

Auslegungshilfen

Nach der Auswahl eines Systems können Sie im Bereich der Auslegungshilfe folgende Eckdaten für die Auslegung des Flächentemperierungssystems eingeben: Heizen oder Kühlen, Raumtemperatur, Vorlauftemperatur, Spreizung, maximaler Druckverlust, maximale Rohrlänge und maximale Oberflächentemperatur. Danach werden im Informationsbereich folgende ermittelte Werte ausgegeben: flächenbezogene Leistung, Oberflächentemperatur, maximale Rohrlänge, maximaler Druckverlust, maximale Kreisfläche und der Massenstrom.
