E-Learning Kurs: Rohrnetzberechnung Trinkwasser in Revit

Kurs: Berechnung Trinkwasserrohrnetz

Inhalt

  1. Allgemeines
  2. Einstellungen
  3. Berechnung
    3.1 Das Hauptfenster/Report/Armaturen/Nutzungseinheiten
    3.2 Hygienefunktionen/Temperaturen/Materialdaten
    3.3 Bauteile klassifizieren/Technische Daten/Anschlüsse
    3.4 Verortung/Einbauart zuweisen/Ausgabe
Trinkwasserberechnung_Revit_Einstellungen

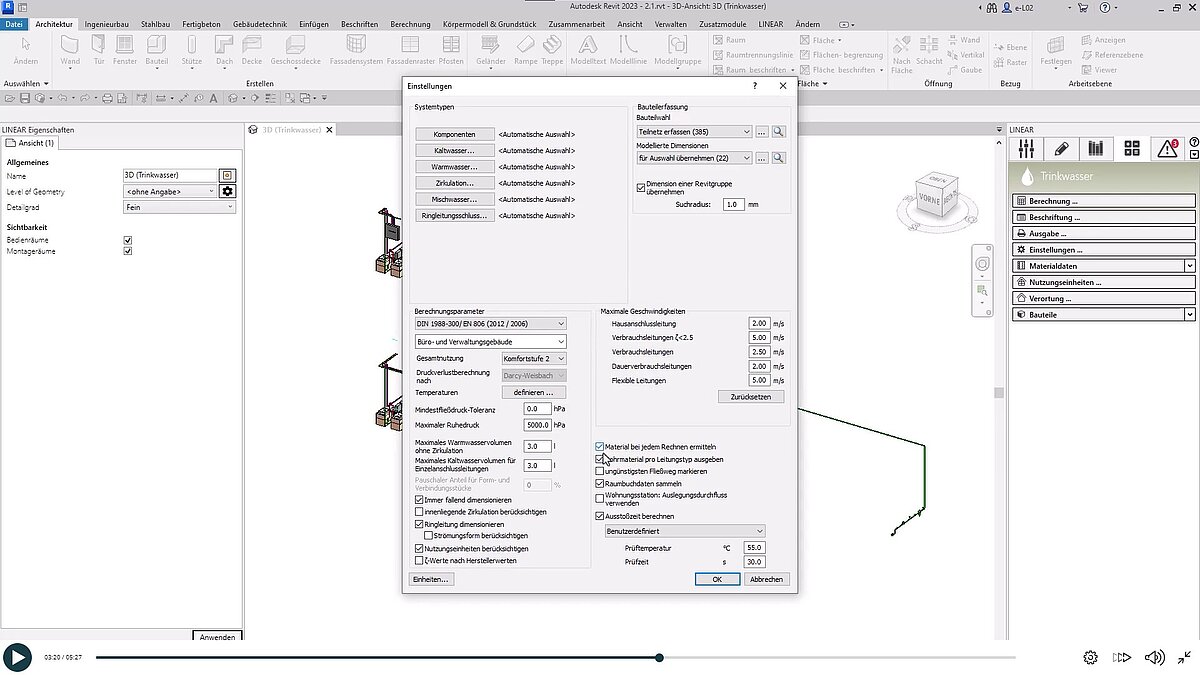

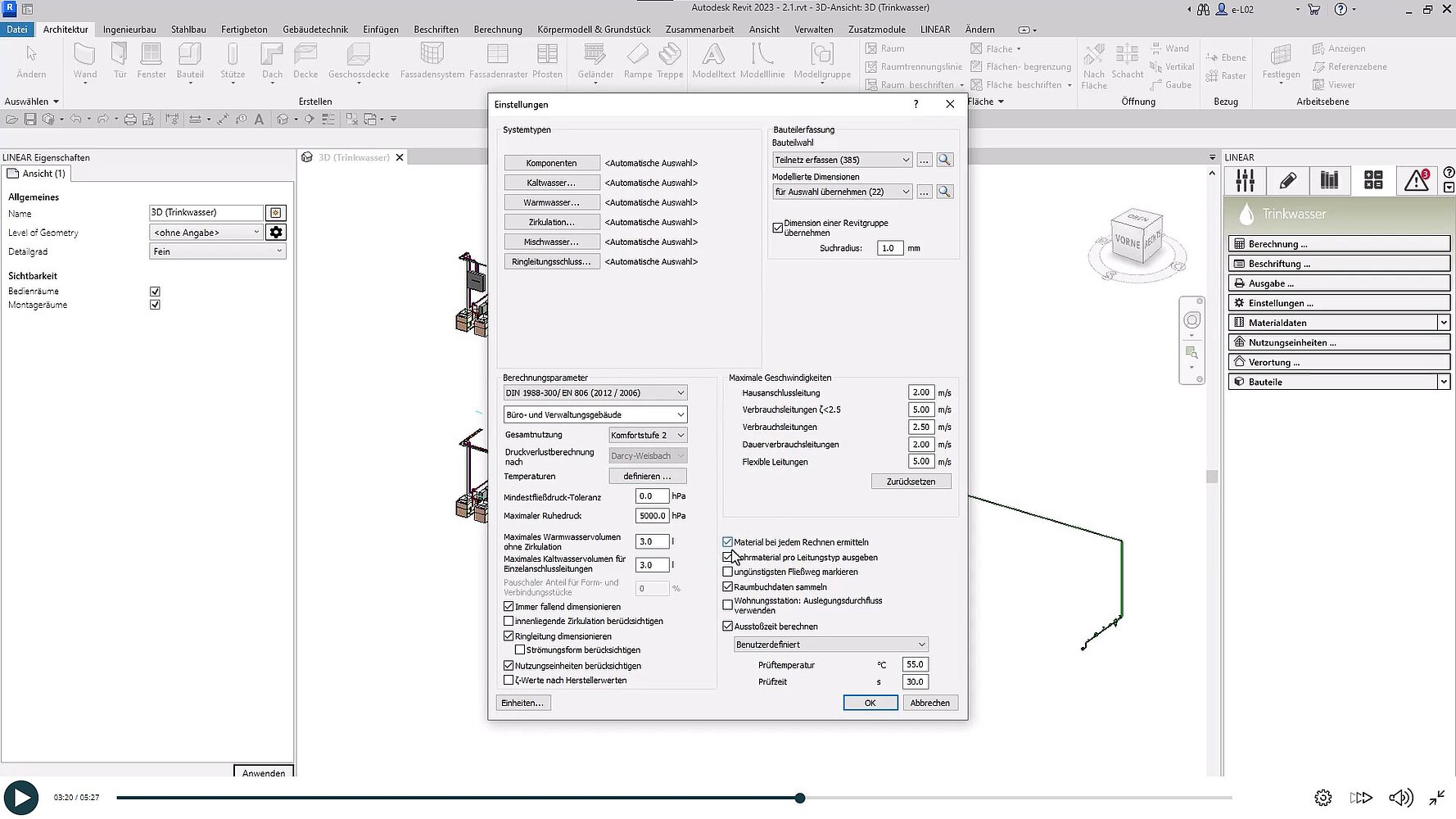

In den Einstellungen machen Sie globale Vorgaben für die Rohrnetzberechnung. Für jede Disziplin gibt es unterschiedliche Berechnungsvorgaben und Einstellmöglichkeiten für die Erfassung von Bauteilen und Systemtypen.

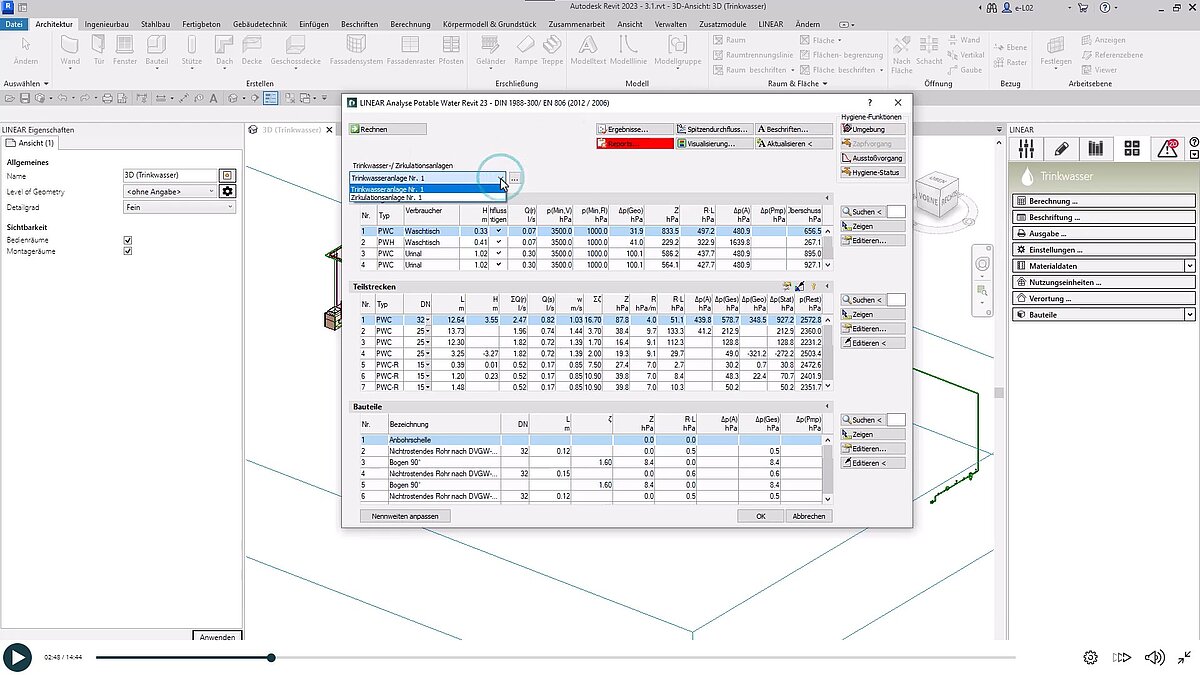

Trinkwasserberechnung_Revit_Hauptfenster

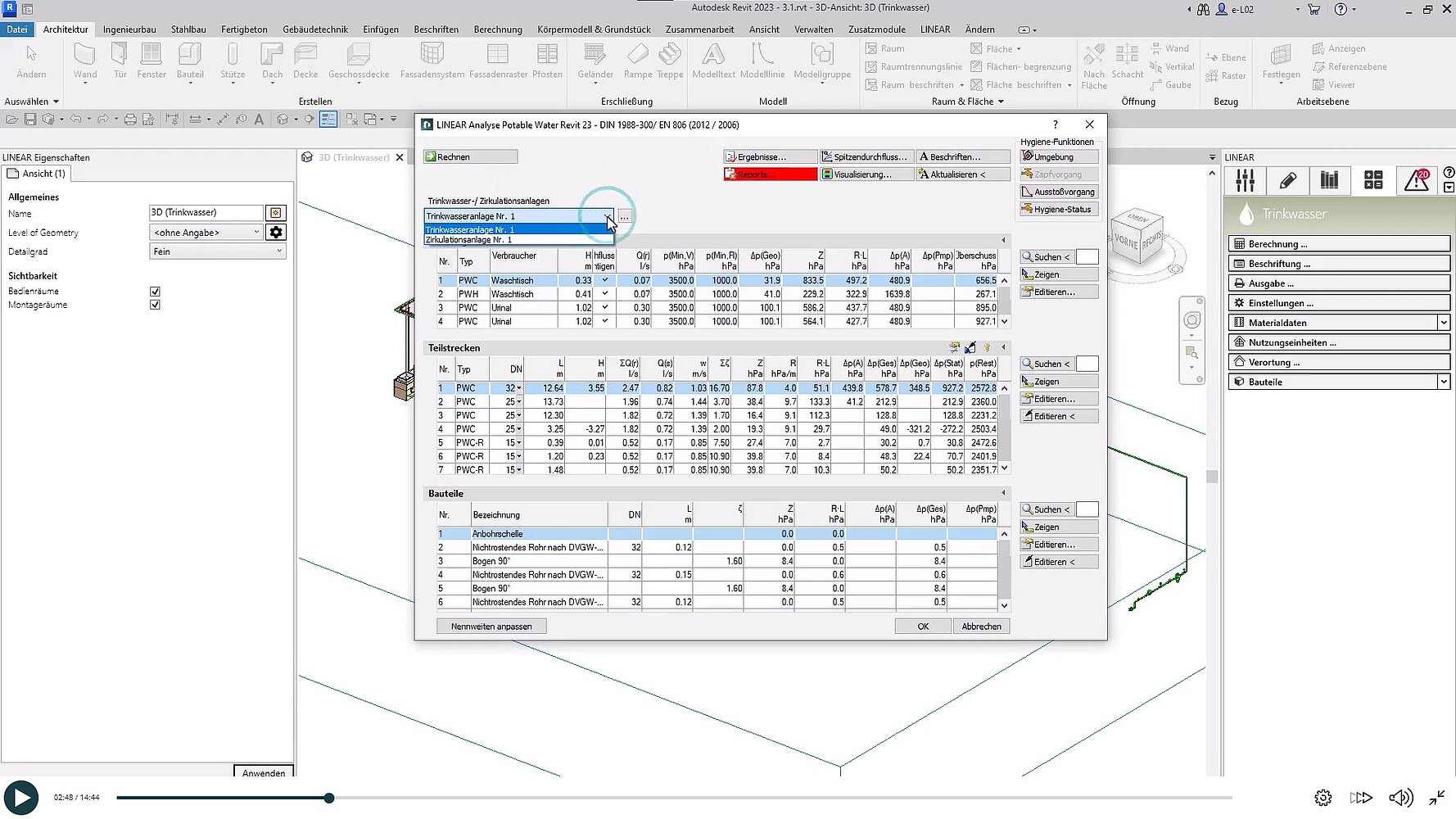

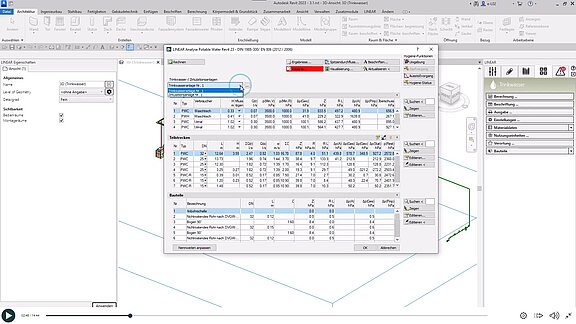

Im Berechnungsdialog finden Sie die Übersicht aller Fließwege, mit zugehörigen Teilstrecken und Bauteilen.

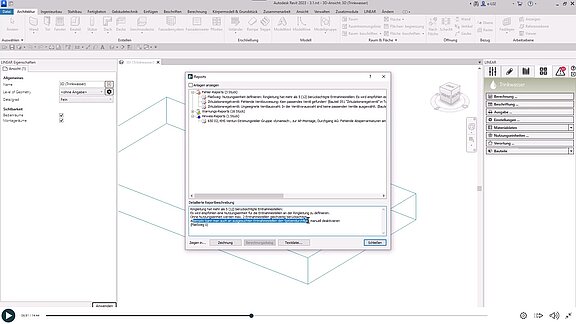

Trinkwasserberechnung_Revit_Reports

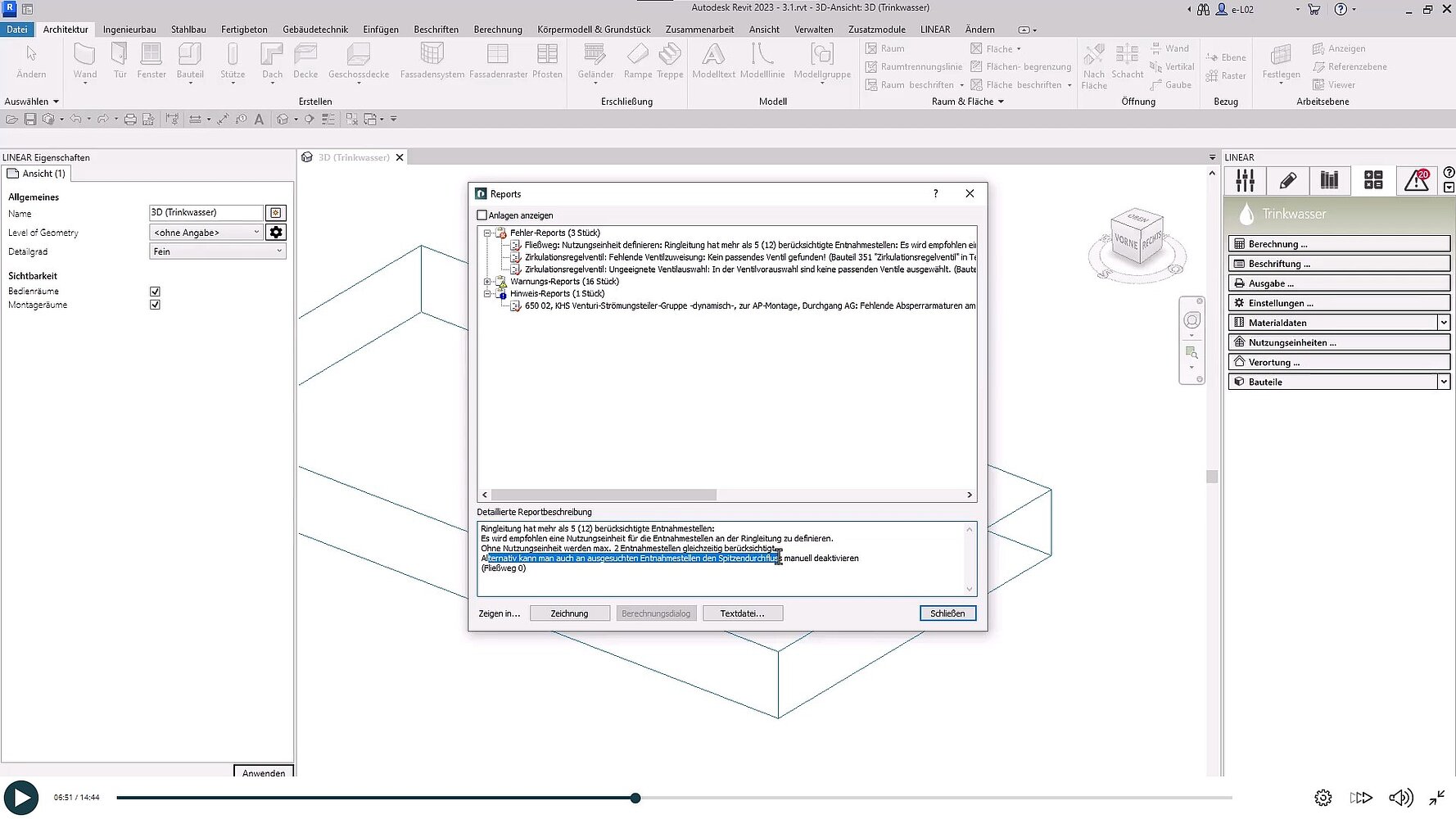

Wir gehen auf die Reports ein und zeigen mögliche Lösungen.

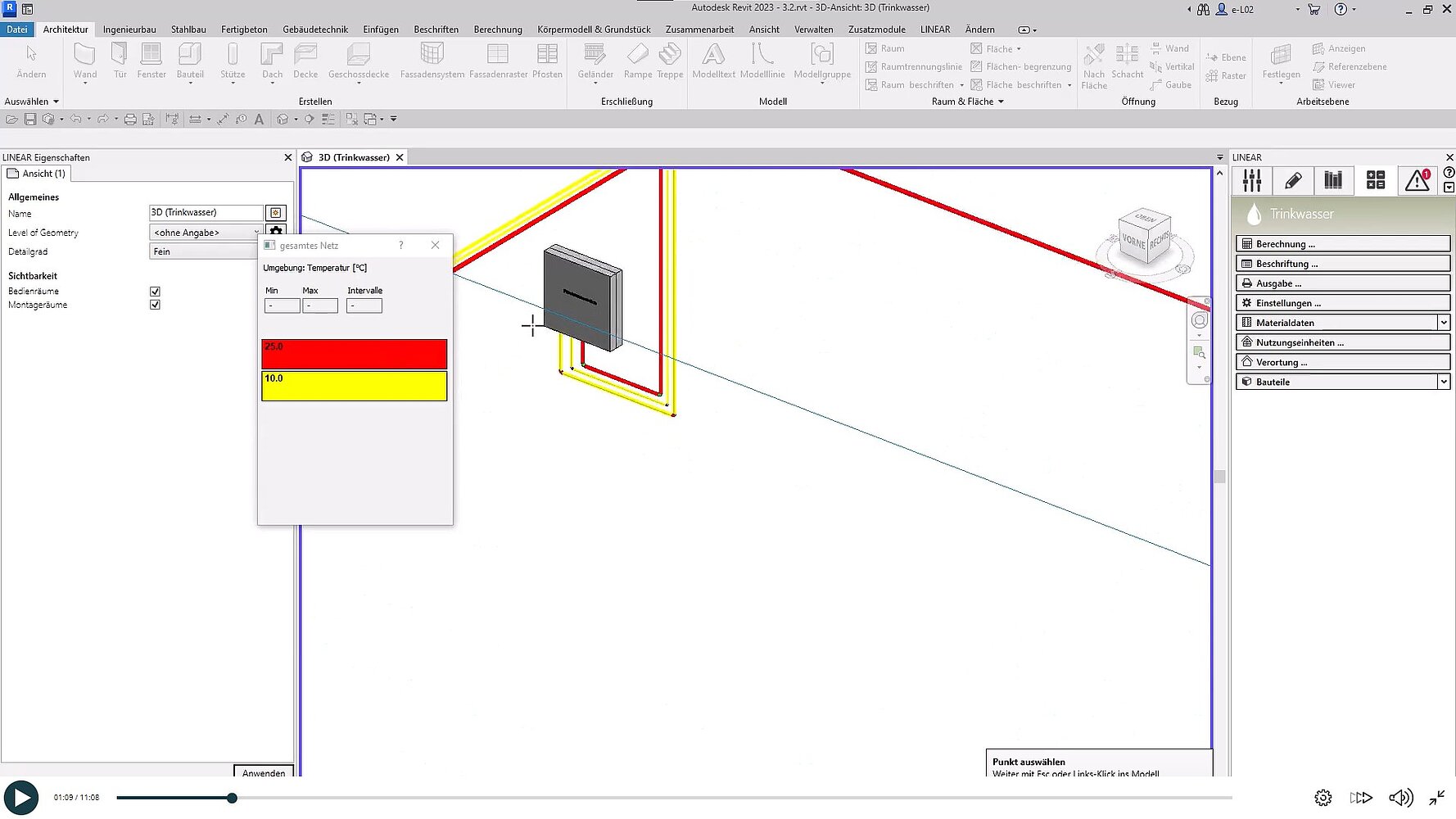

Trinkwasserberechnung_Revit_Temperaturen
Unter Umgebung kann die Umgebungstemperatur von Teilstrecken eingestellt werden. Hier können Sie auch in Erfahrung bringen, wo welche Umgebungstemperaturen gesetzt sind und diese im Modell visualisiert werden.

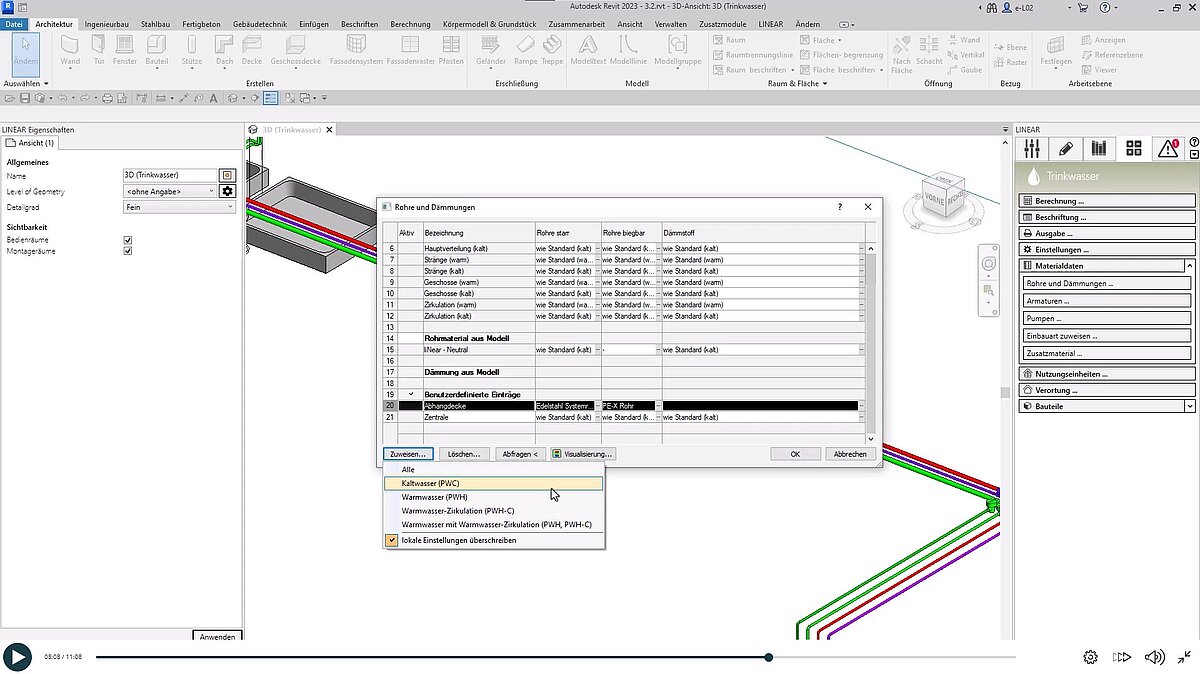

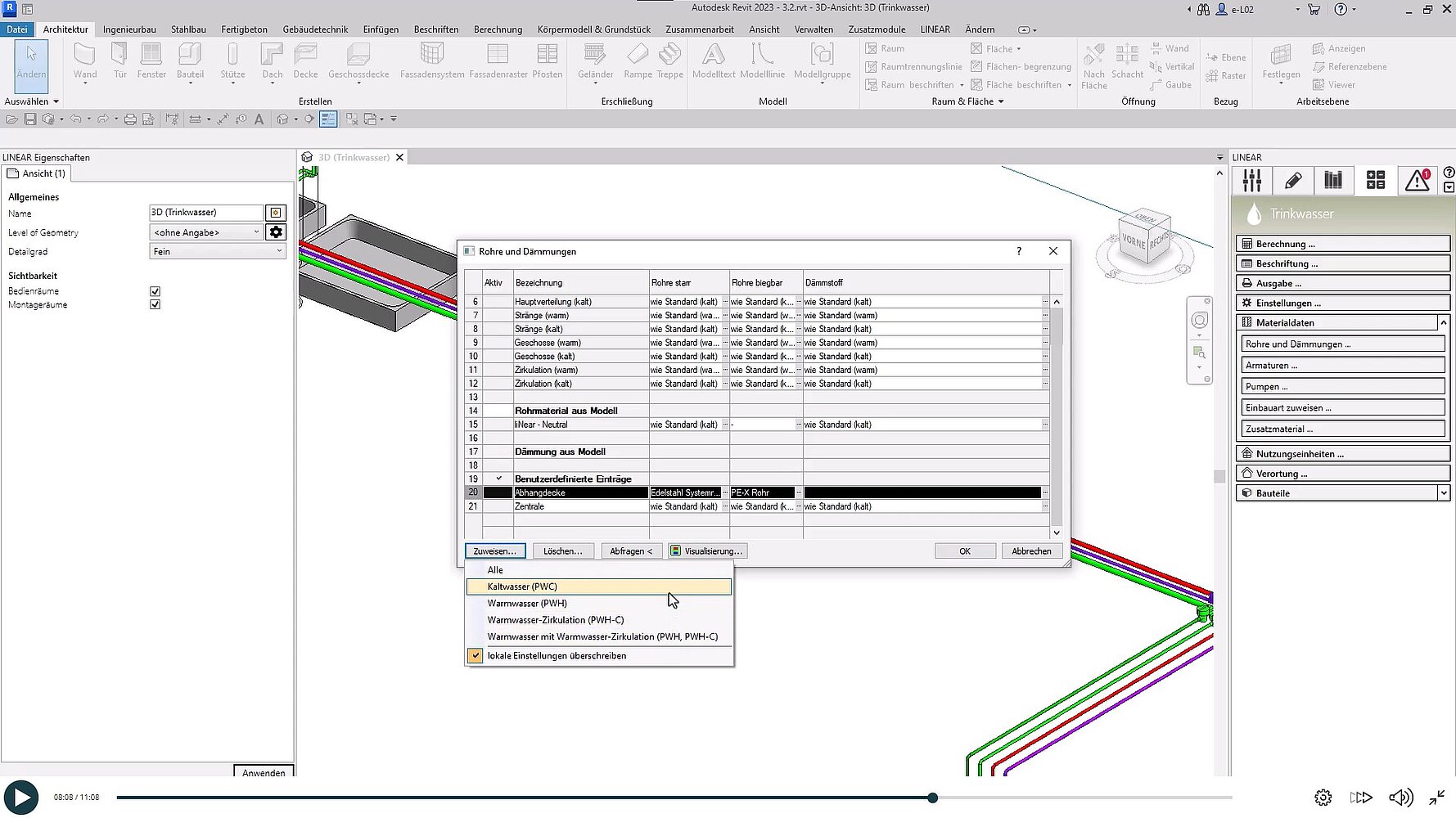

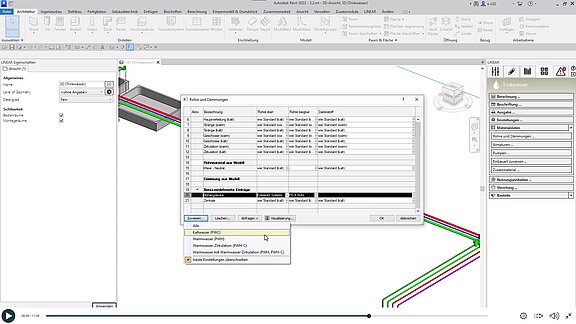

Trinkwasserberechnung_Revit_Rohre_Daemmung
Innerhalb der Berechnung können Sie mit einem Klick festlegen, welche Materialien für die automatische Zuweisung und Berechnung der Rohrnetze verwendet werden sollen.

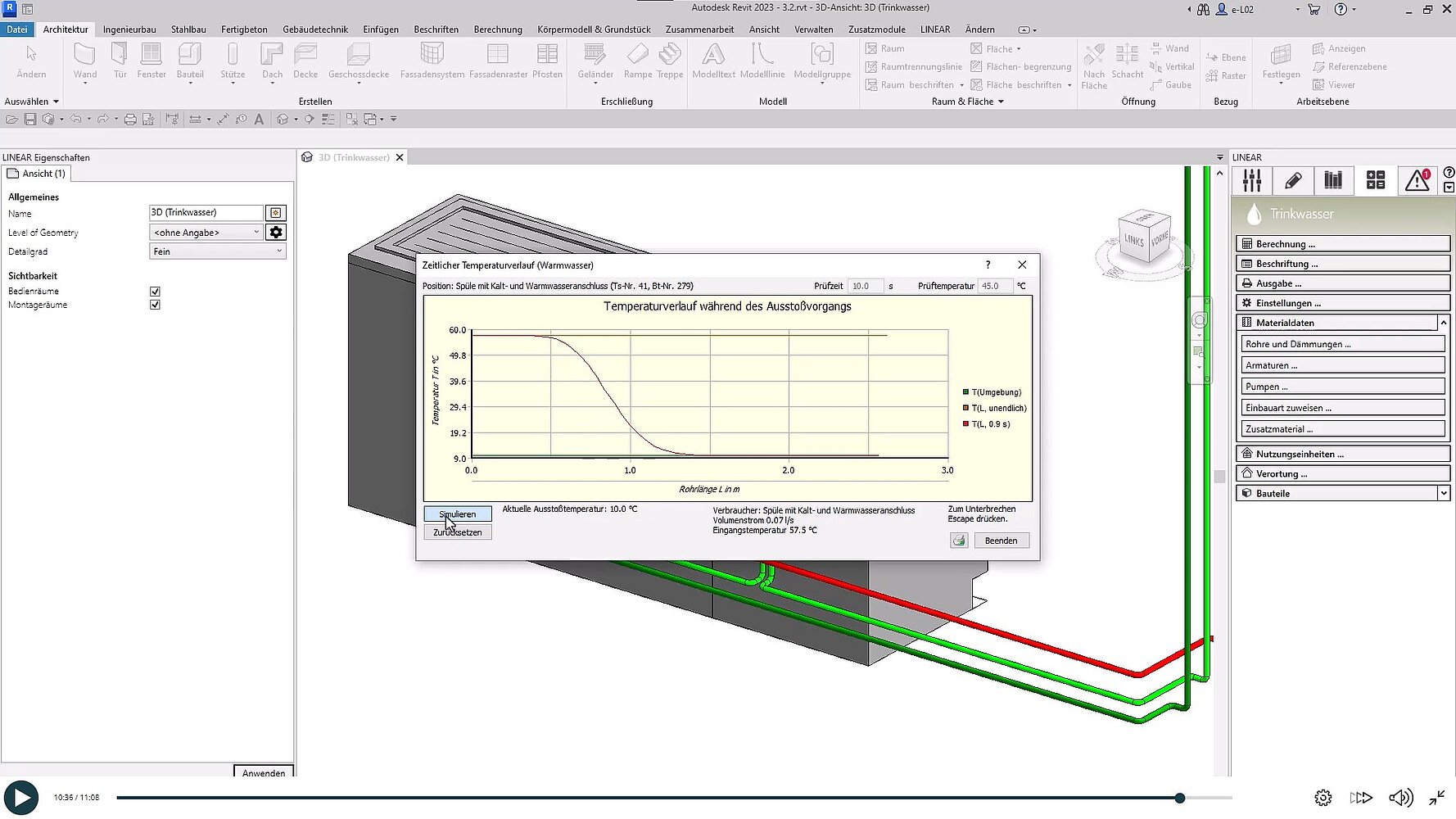

Trinkwasserberechnung_Revit_Simulation_der_Temperaturen
Wir betrachten die umfangreichen Hygienefunktionen, wie beispielsweise den Ausstoßvorgang. Hier kann simuliert werden, wie lange es dauert, bis die zu prüfende Temperatur an der Zapfstelle ankommt.

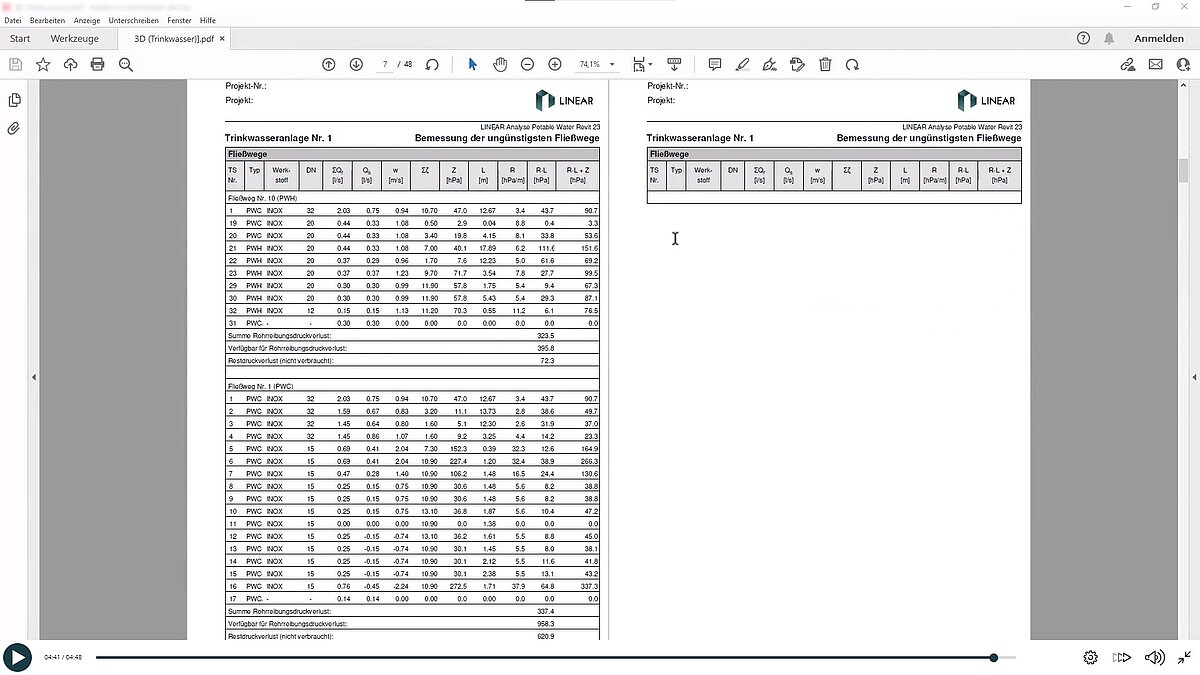

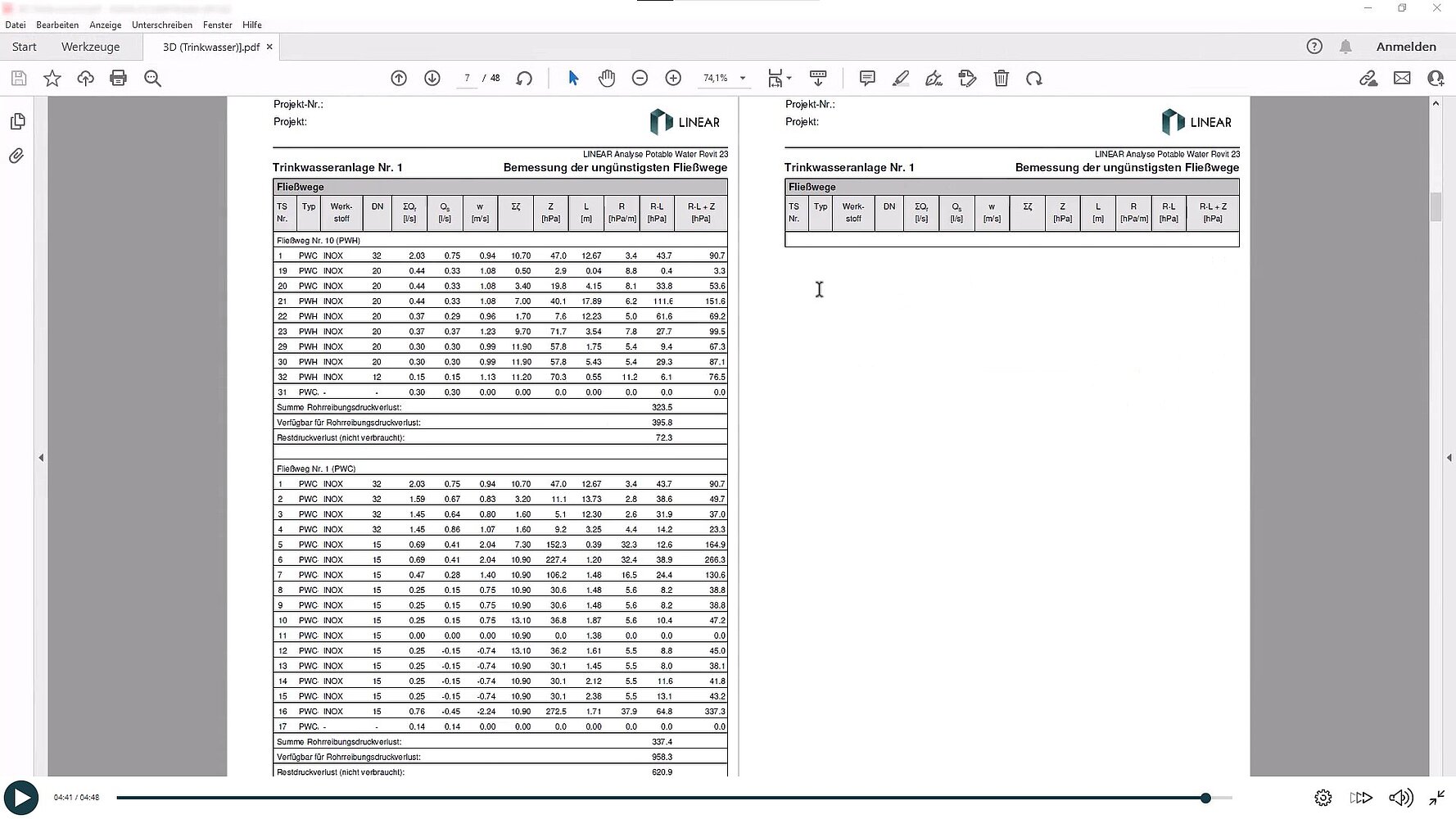

Trinkwasserberechnung_Revit_Ergebnissausdruck
Zum Abschluss betrachten wir die Ergebnisse im Ausdruck inklusive Materiallisten.
