Nieuw

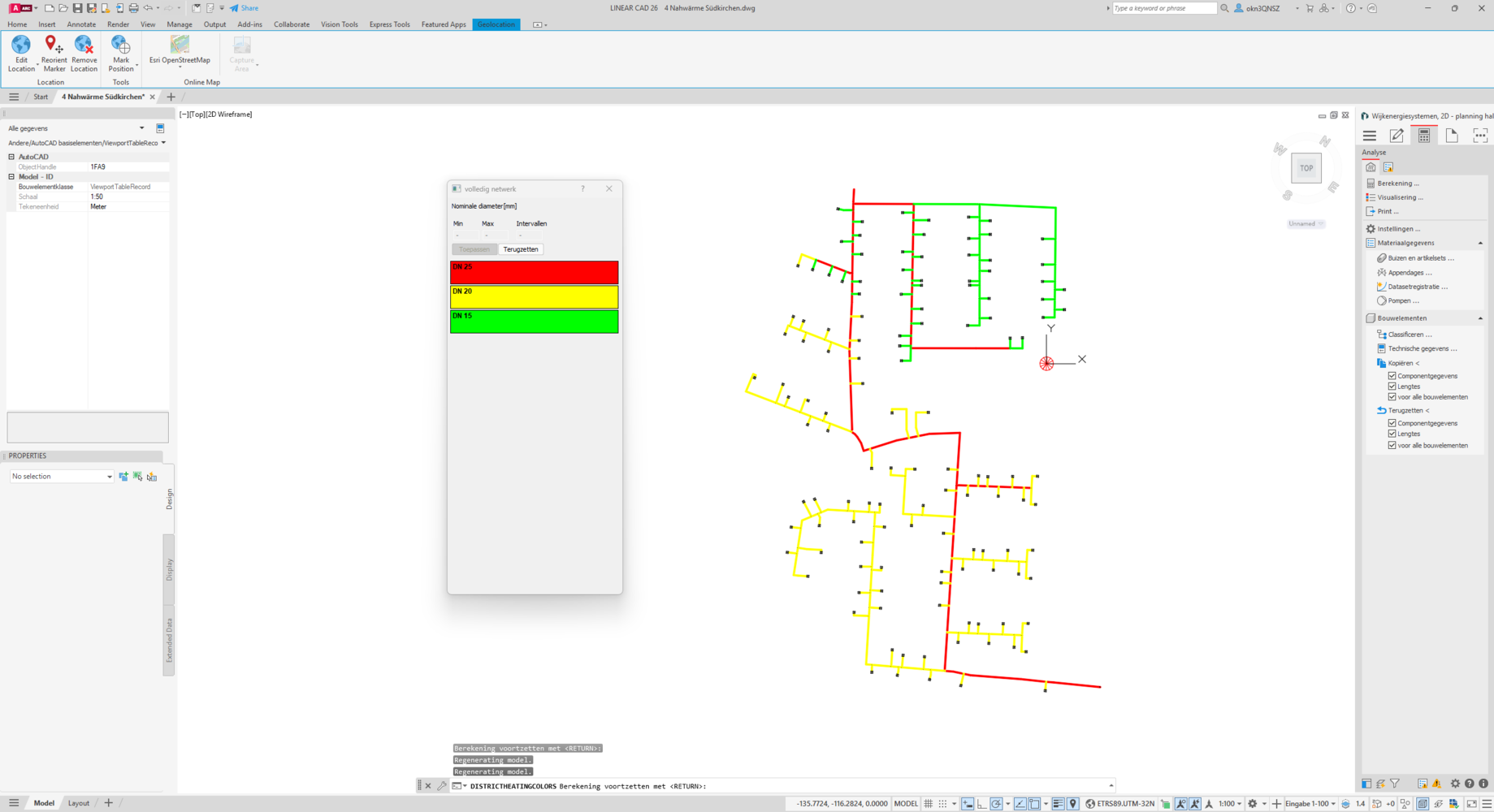

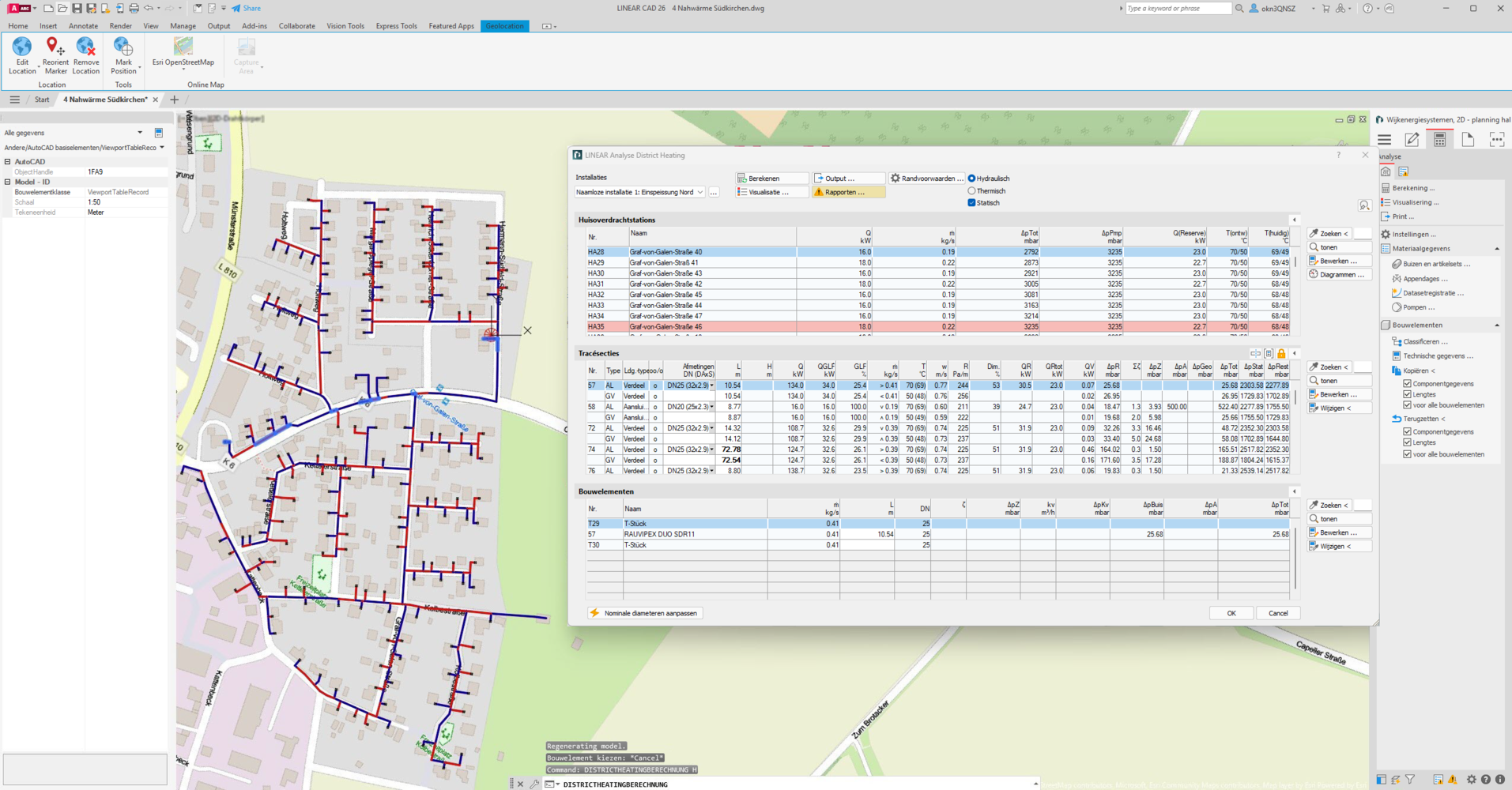

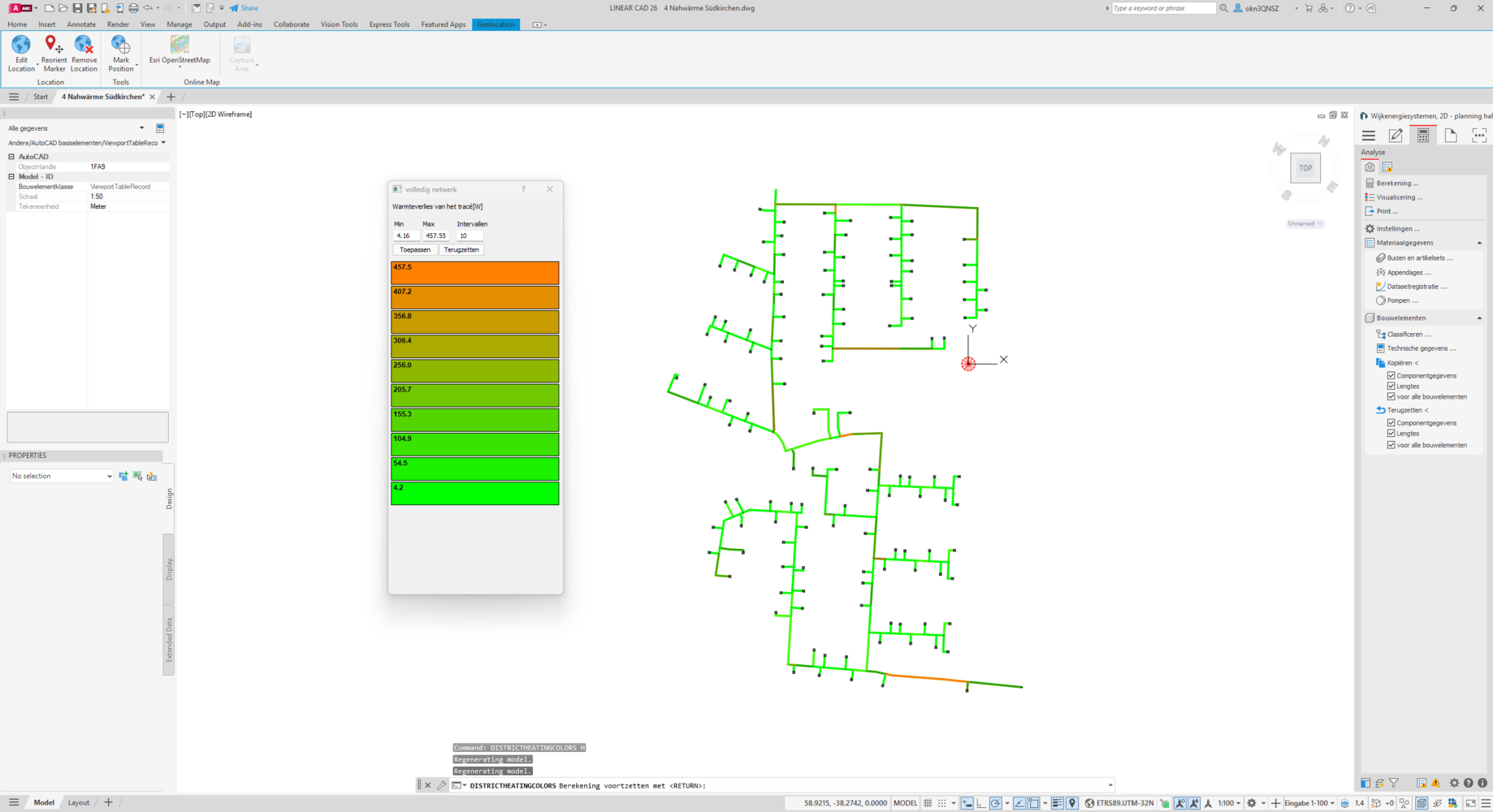

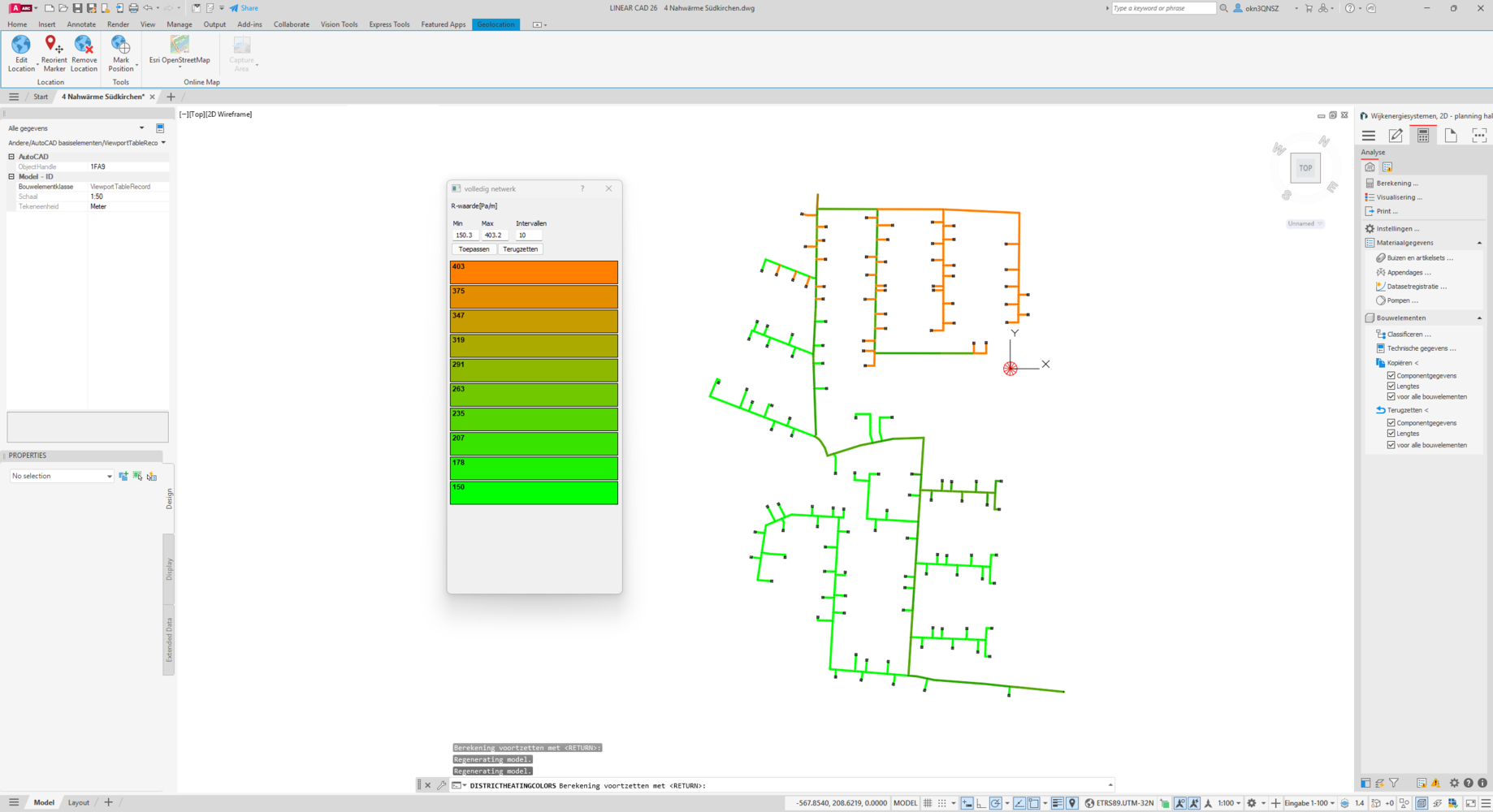

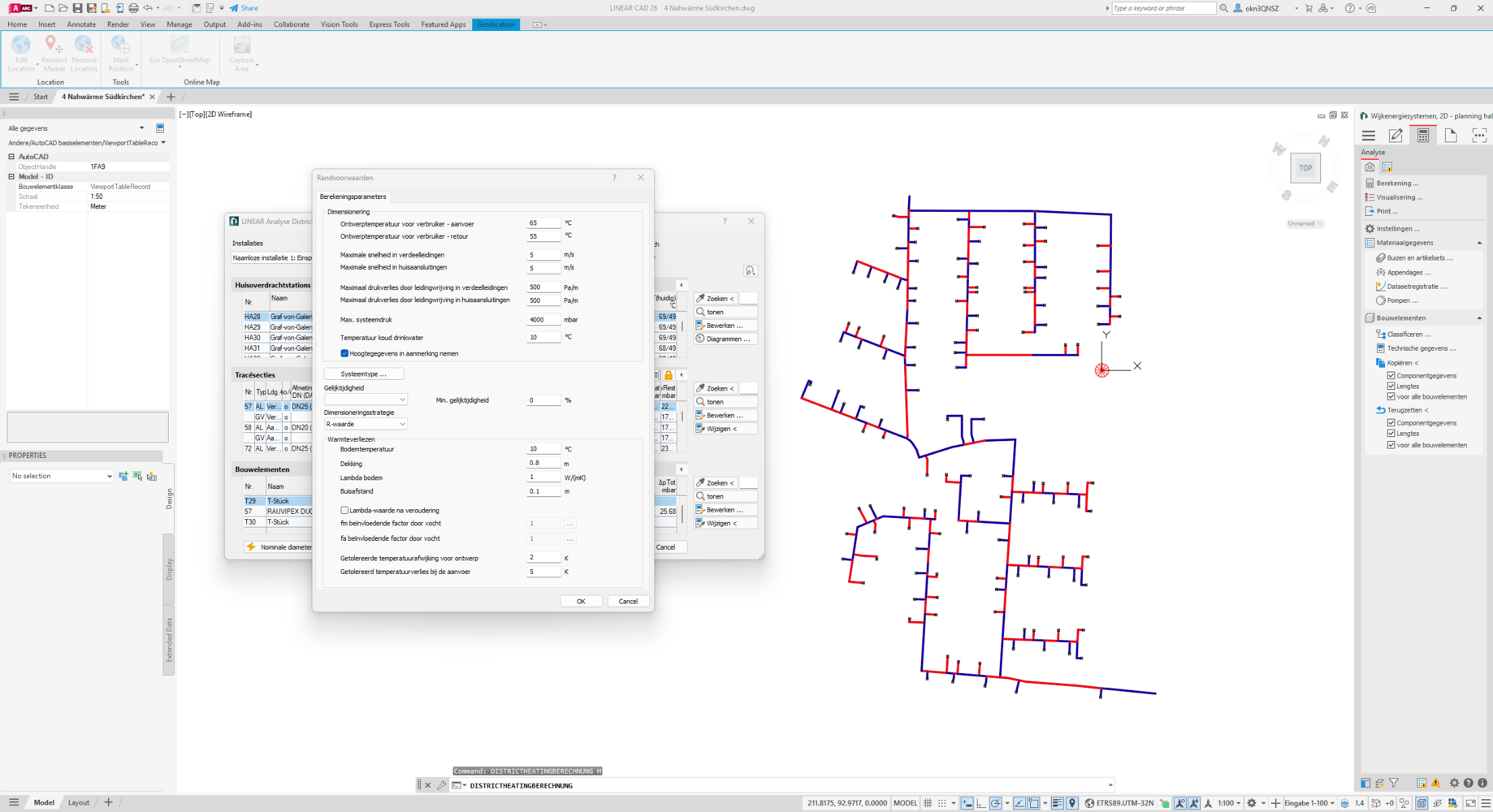

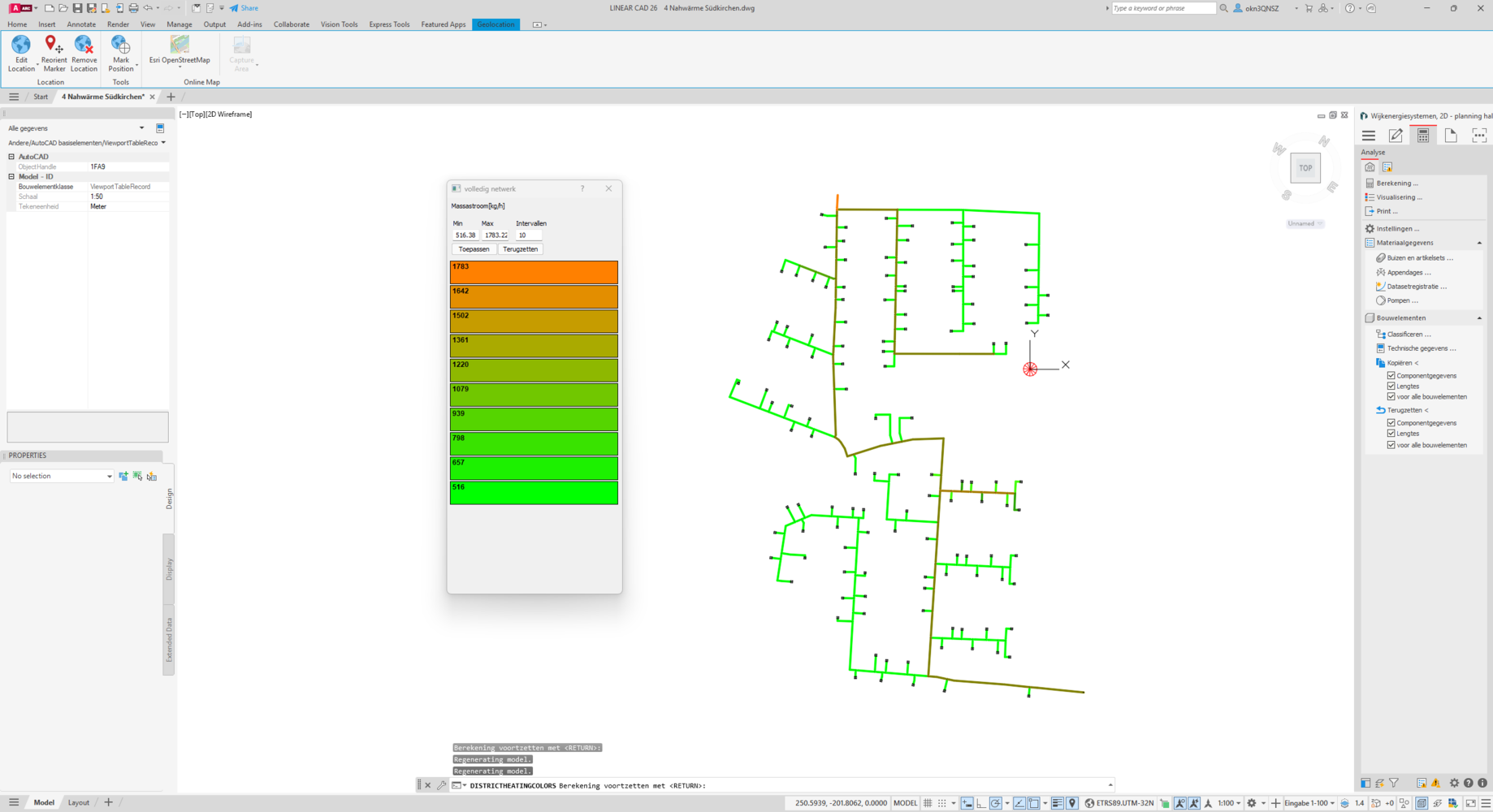

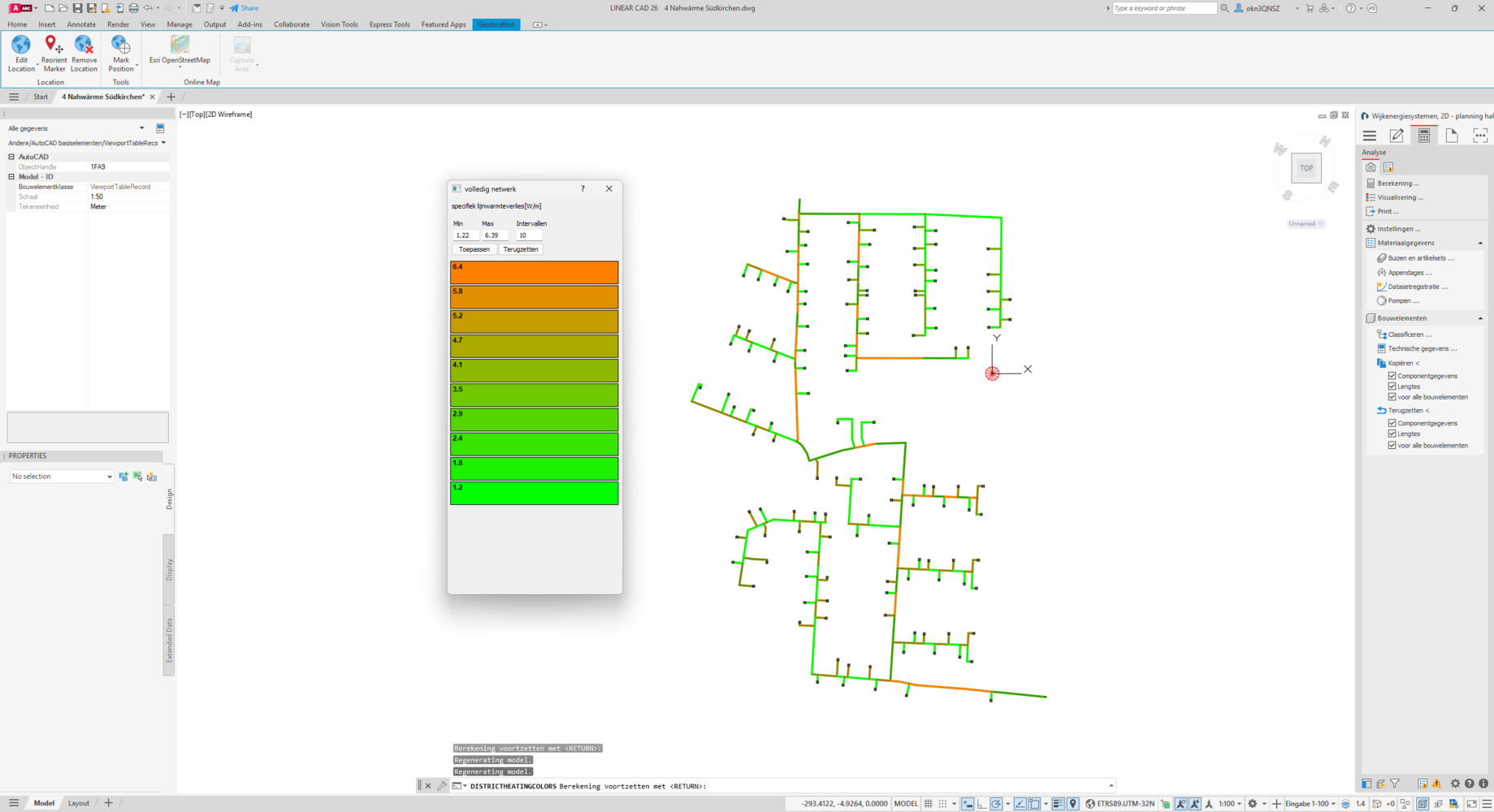

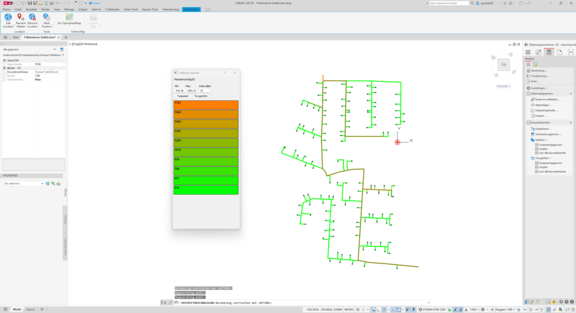

Met de nieuwe module Analyse District Heating tilt u het ontwerp van gemeentelijke stadsverwarmingsnetwerken naar een hoger niveau. Van gestructureerd netwerkontwerp en nauwkeurige hydraulische berekeningen tot uitvoeringsgerichte engineering: de oplossing begeleidt u door het volledige ontwerpproces – efficiënt, transparant en naadloos.

Juist bij de ontwikkeling van gemeentelijke warmtenetten worden de eisen aan robuuste, flexibel aanpasbare en economisch geoptimaliseerde lokale warmtenetten steeds hoger. Analyse District Heating is speciaal ontwikkeld om deze uitdagingen aan te gaan en ondersteunt u bij het ontwikkelen van een berekenbaar, CAD-ondersteund en uitvoeringsklaar netwerkmodel – van het eerste concept tot de uitvoeringsfase.

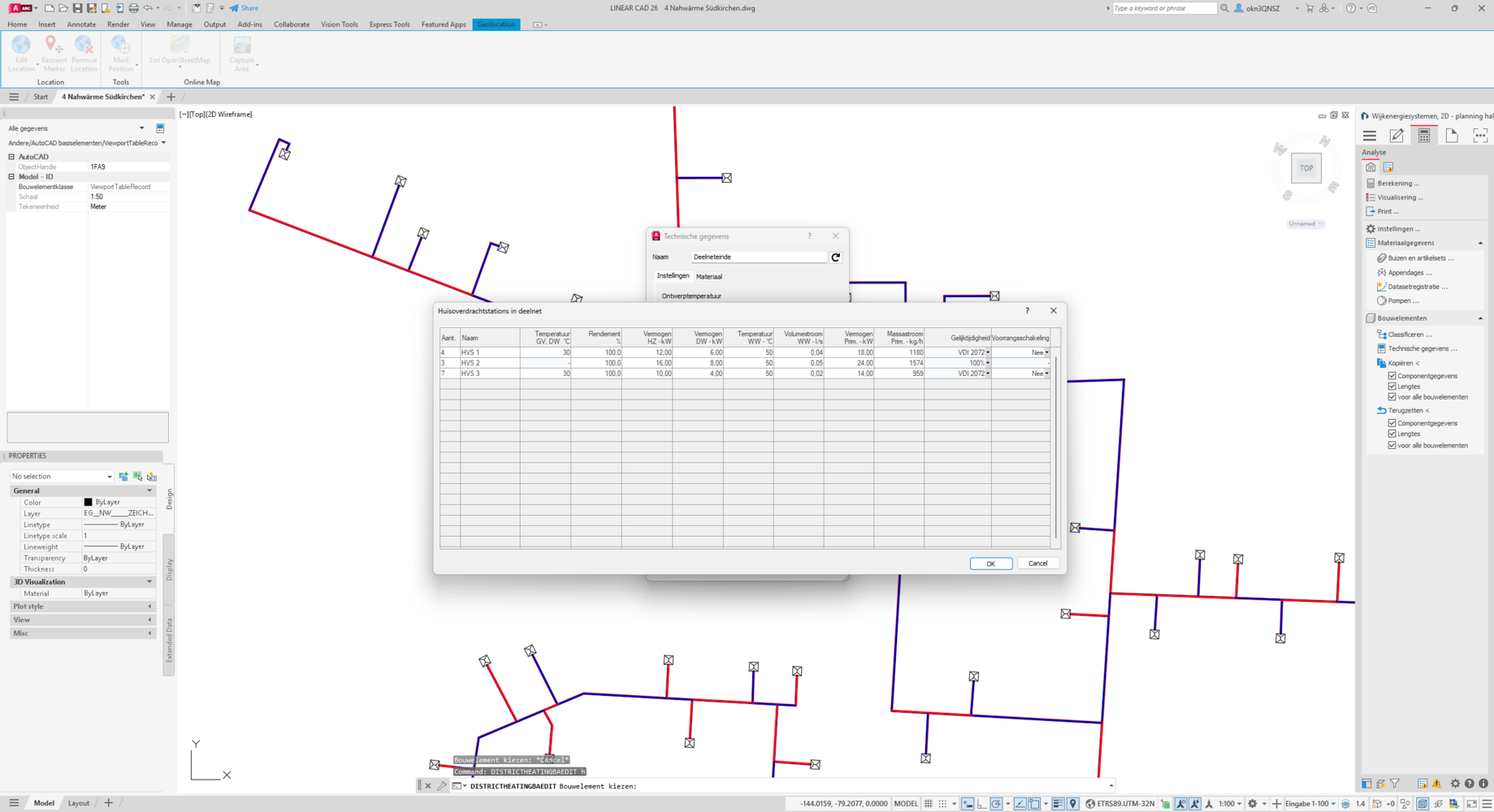

In tegenstelling tot traditionele tools voor de beginfase stopt de workflow niet bij een globaal netwerkontwerp. In plaats daarvan profiteert u van een doorlopend ontwerpproces tot aan de uitvoeringsfase, inclusief transparante netwerkanalyse, nauwkeurige dimensionering en flexibele variantvergelijkingen. Wijzigingen kunnen snel worden beoordeeld en direct in het ontwerp worden verwerkt.

De bijzondere meerwaarde schuilt in de slimme combinatie van modelgebaseerd ontwerp en gedegen netwerkberekeningen. Deze aanpak is gebaseerd op in de praktijk beproefde regels en ontwerpprincipes die voortkomen uit de nauwe samenwerking tussen LINEAR en REHAU.

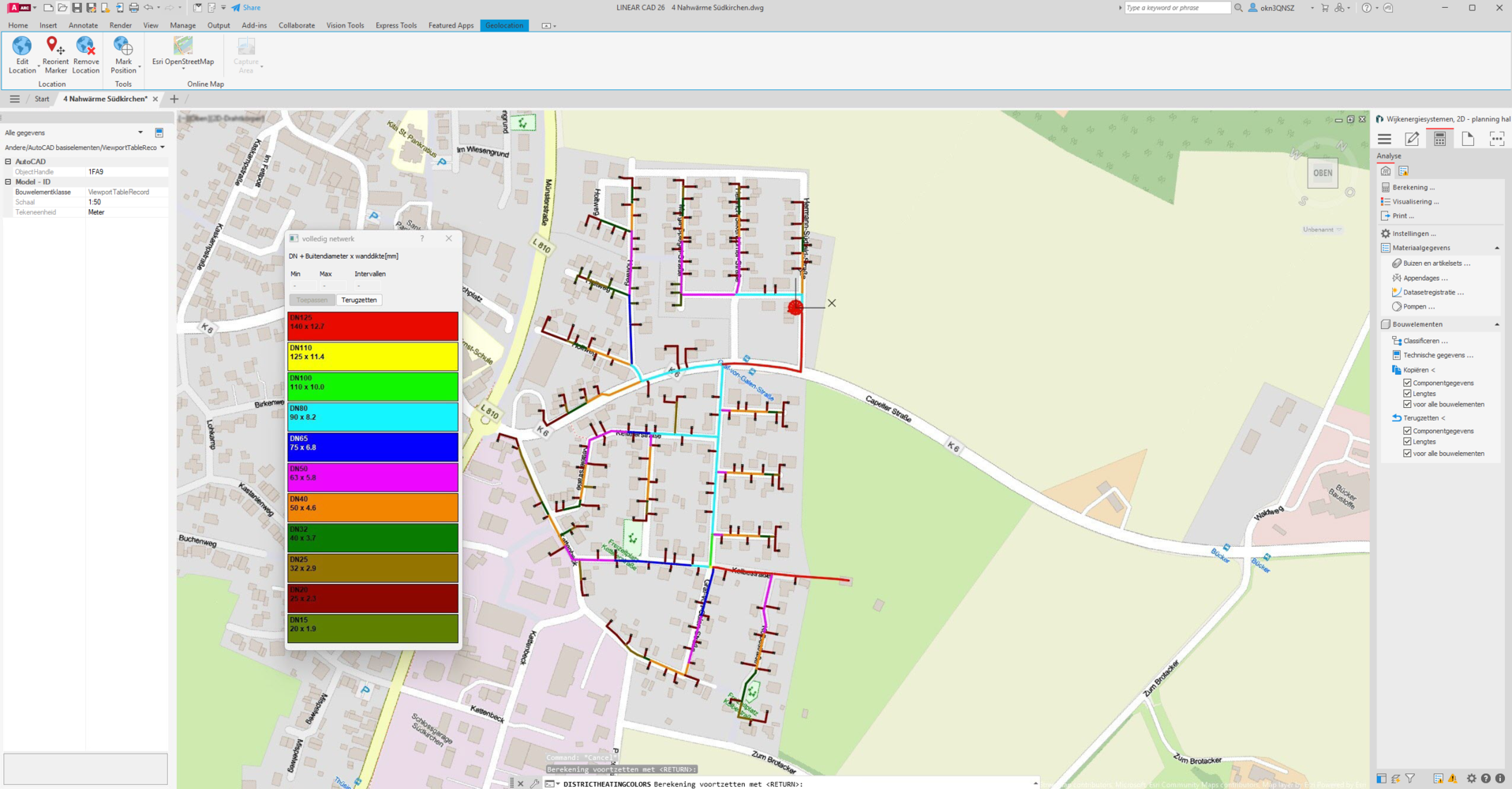

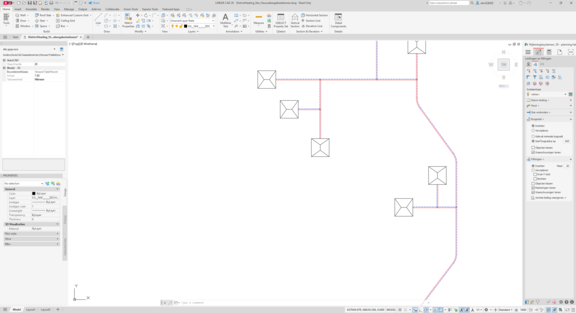

Het resultaat is een duidelijk gestructureerde workflow – van het tracéontwerp en de dimensionering tot de materiaalberekening en het opstellen van bouwplaatsgerichte tekeningen. Op die manier kunnen kosten en kwaliteit gericht worden geoptimaliseerd en kunnen gemeentelijke warmteprojecten efficiënt en met zekerheid worden uitgevoerd.

Belangrijkste kenmerken:

• Een naadloze workflow, van netwerkontwerp tot uitvoeringsontwerp
• Nauwkeurige hydraulische berekeningen en betrouwbare dimensionering
• Flexibele vergelijking van varianten en snelle verwerking van wijzigingen
• CAD-ondersteund, modelgebaseerd ontwerp zonder onderbrekingen
• Praktijkgerichte ontwerplogica dankzij de samenwerking tussen LINEAR en REHAU
• Geoptimaliseerde materiaalberekeningen en op de bouwplaats afgestemde ontwerpen

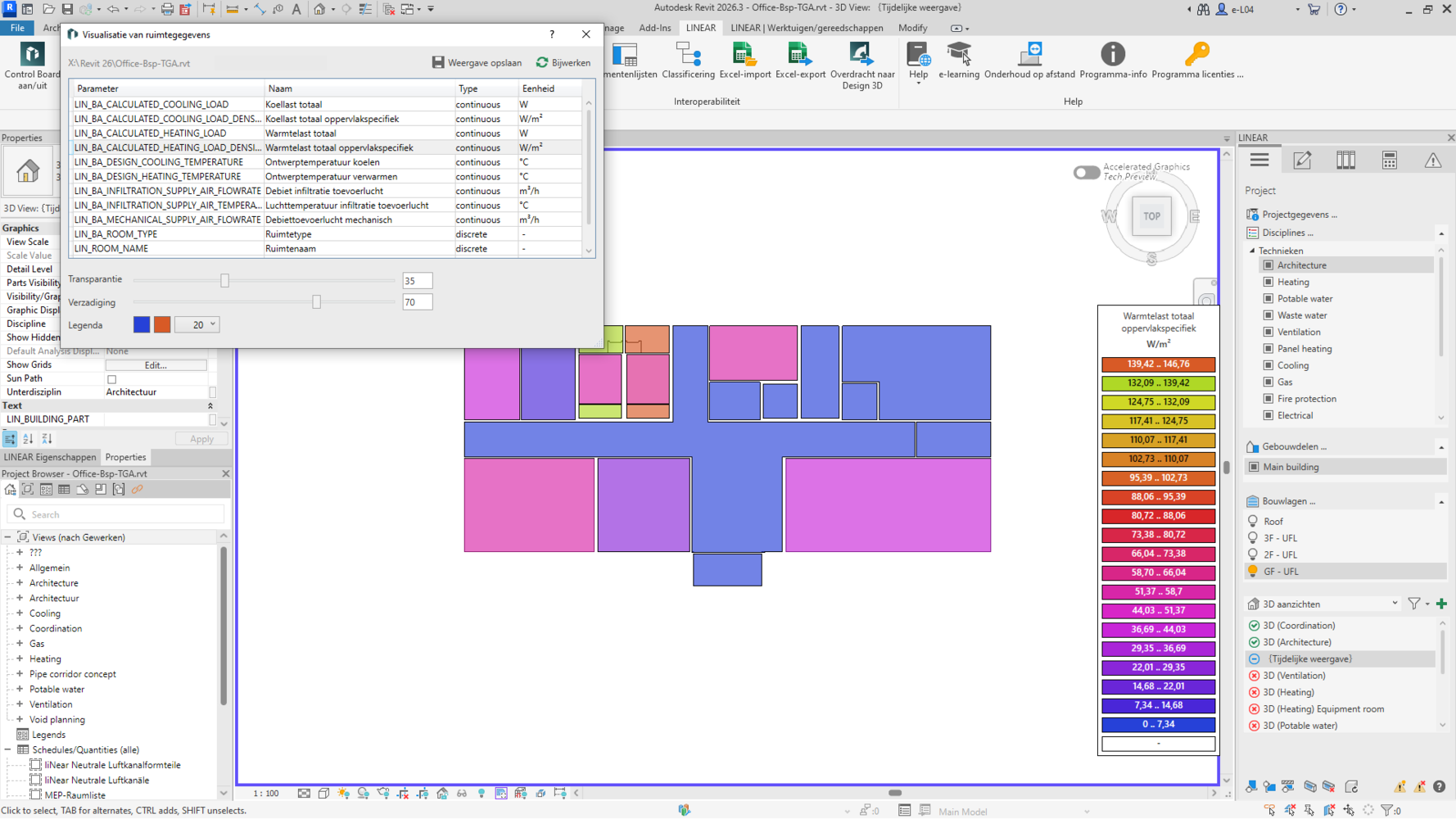

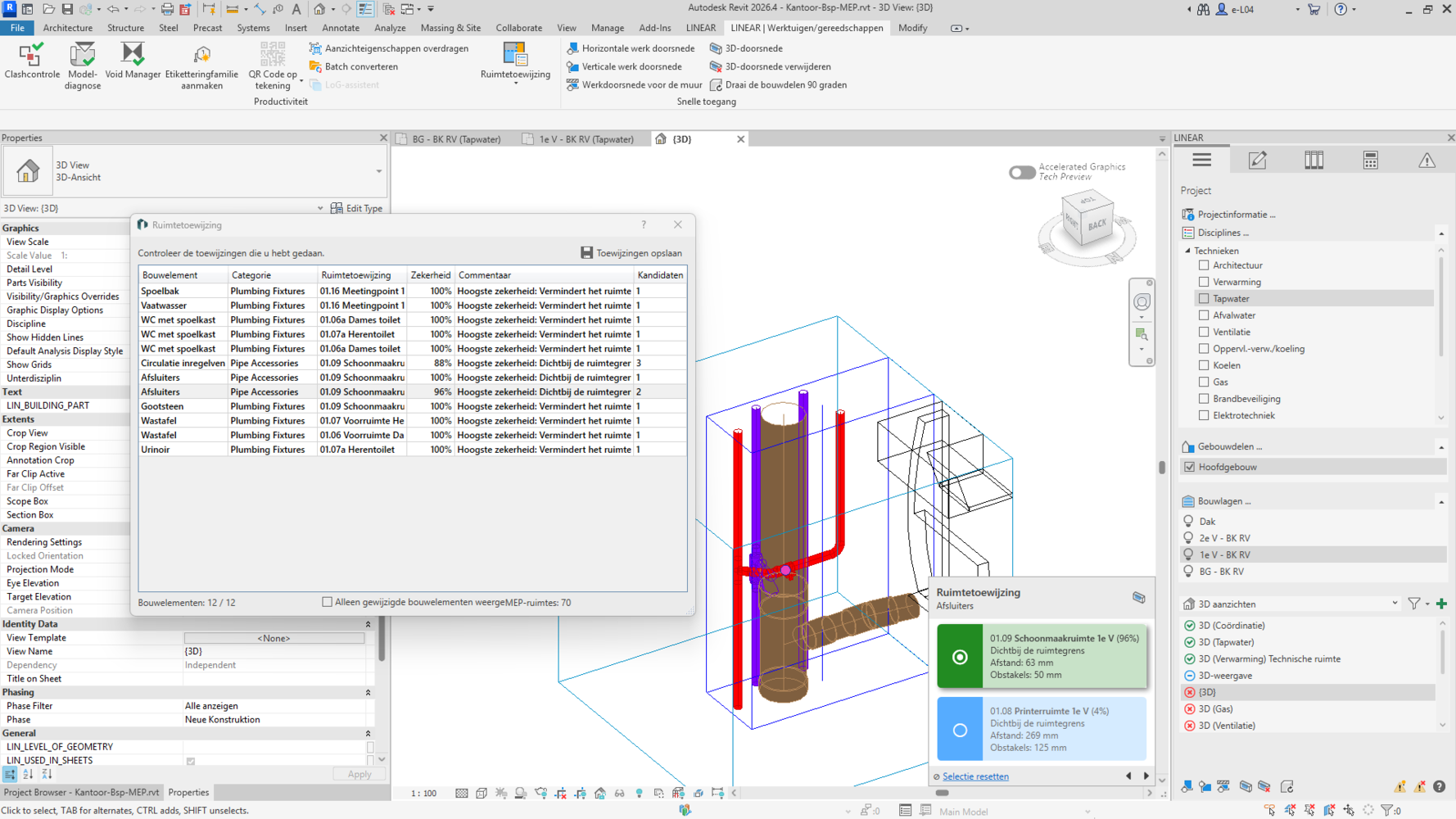

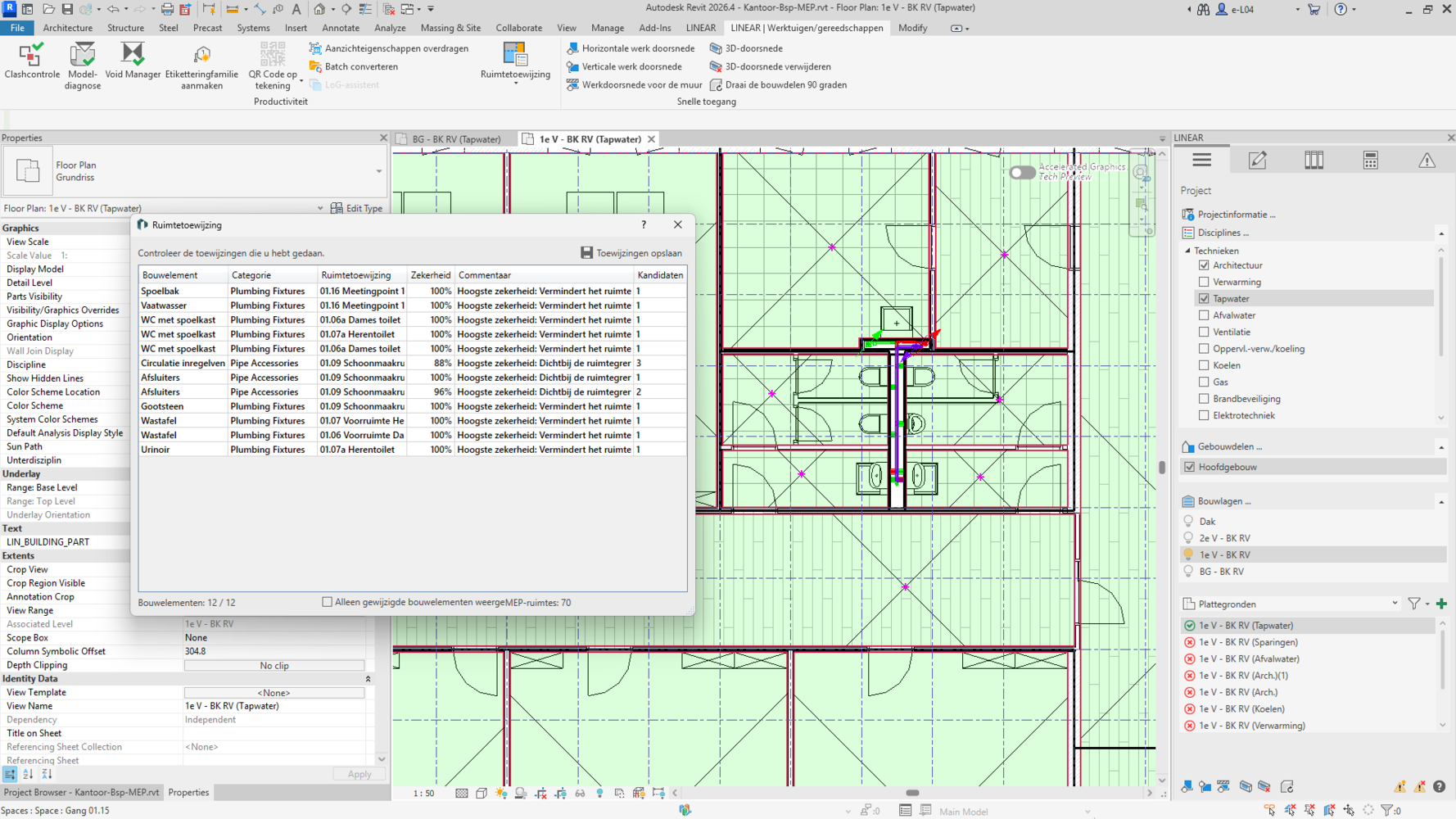

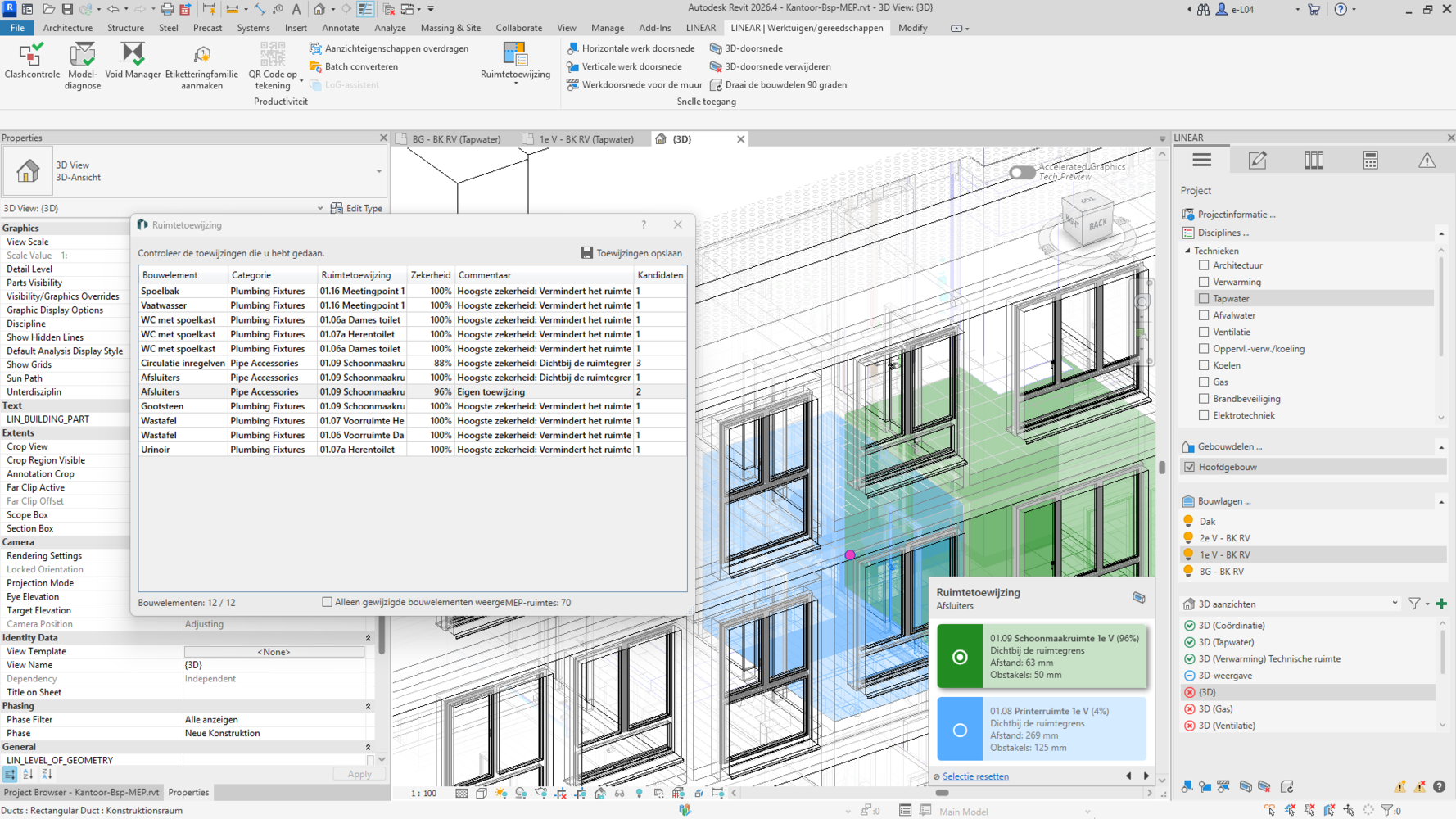

Bij HVAC- en vooral BIM-projecten is een eenduidige koppeling van bouwelementen aan ruimtes van cruciaal belang – bijvoorbeeld voor montage, onderhoud, facilitymanagement of aanbestedingen. Met de nieuwe functie voor ruimte-indeling behoudt u te allen tijde het overzicht.

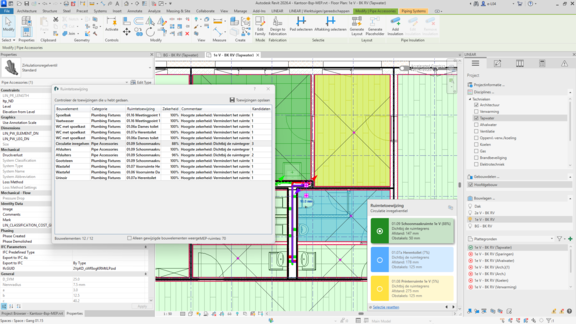

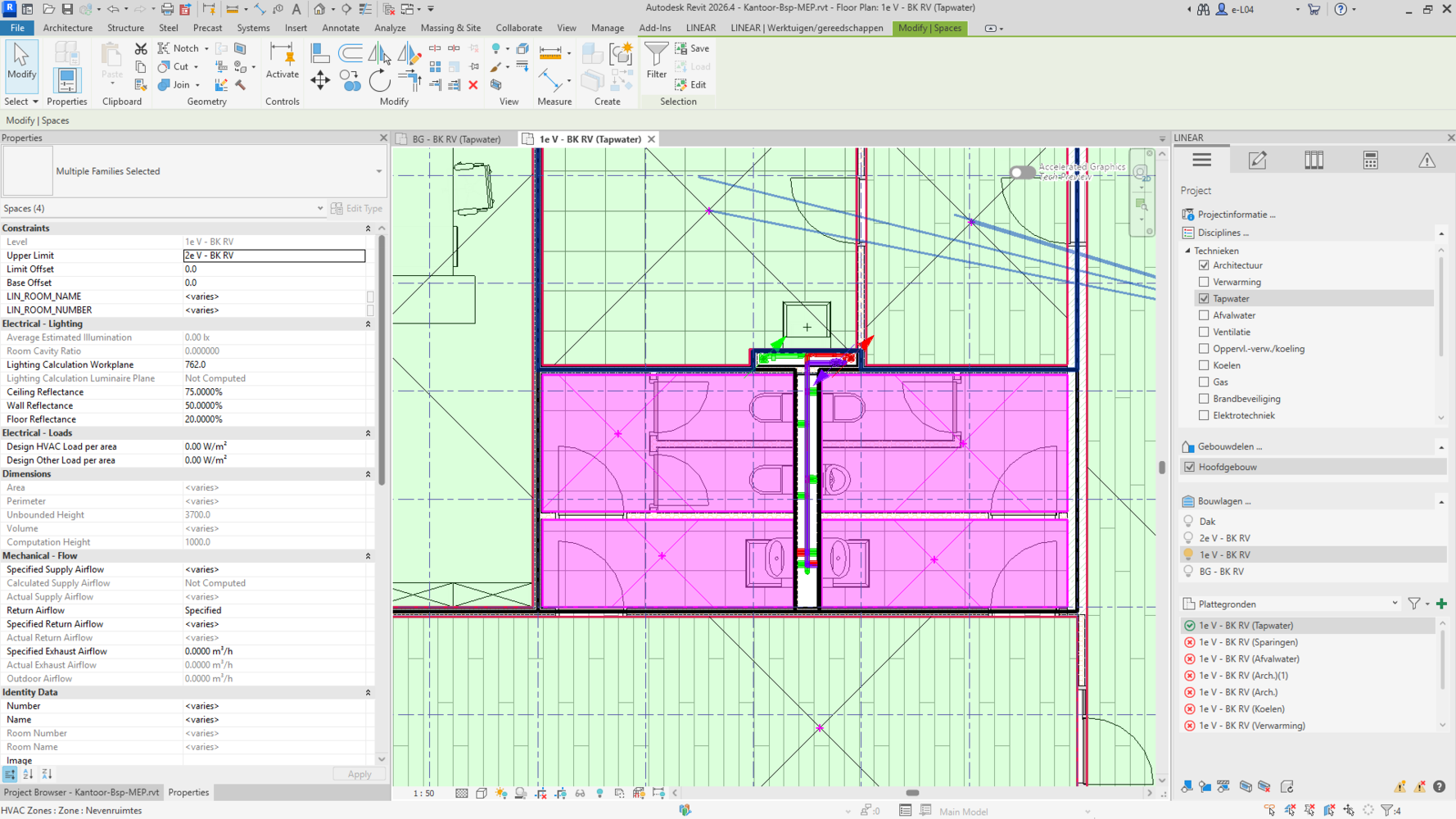

Deze functie analyseert automatisch de toewijzing van elk onderdeel in het model en geeft aan hoe groot de kans is dat het onderdeel correct aan een ruimte is toegewezen. Zo ziet u direct wanneer onderdelen meerdere MEP-ruimtes doorsnijden of zich in de directe nabijheid van meerdere ruimtes bevinden.

Met behulp van een intuïtieve kleurweergave kunt u de toewijzing eenvoudig controleren en gericht aanpassen. Dit vergemakkelijkt met name het gestructureerde ontwerp van onderhoudstoegangen, inspectieopeningen en het latere gebruik binnen facilitymanagement

De vastgestelde toewijzingen kunnen vervolgens doelgericht worden hergebruikt – bijvoorbeeld voor een gestructureerde analyse van onderdelenlijsten per ruimte of voor het genereren van onderdeelnummers in Revit.

Belangrijkste kenmerken:

• Automatische analyse van de ruimtelijke indeling van bouwelementen
• Kleurenweergave voor een snelle en duidelijke toewijzing
• Een ideale basis voor stuklijsten, onderdeelnummers en gestructureerde rapportages

Meer informatie…

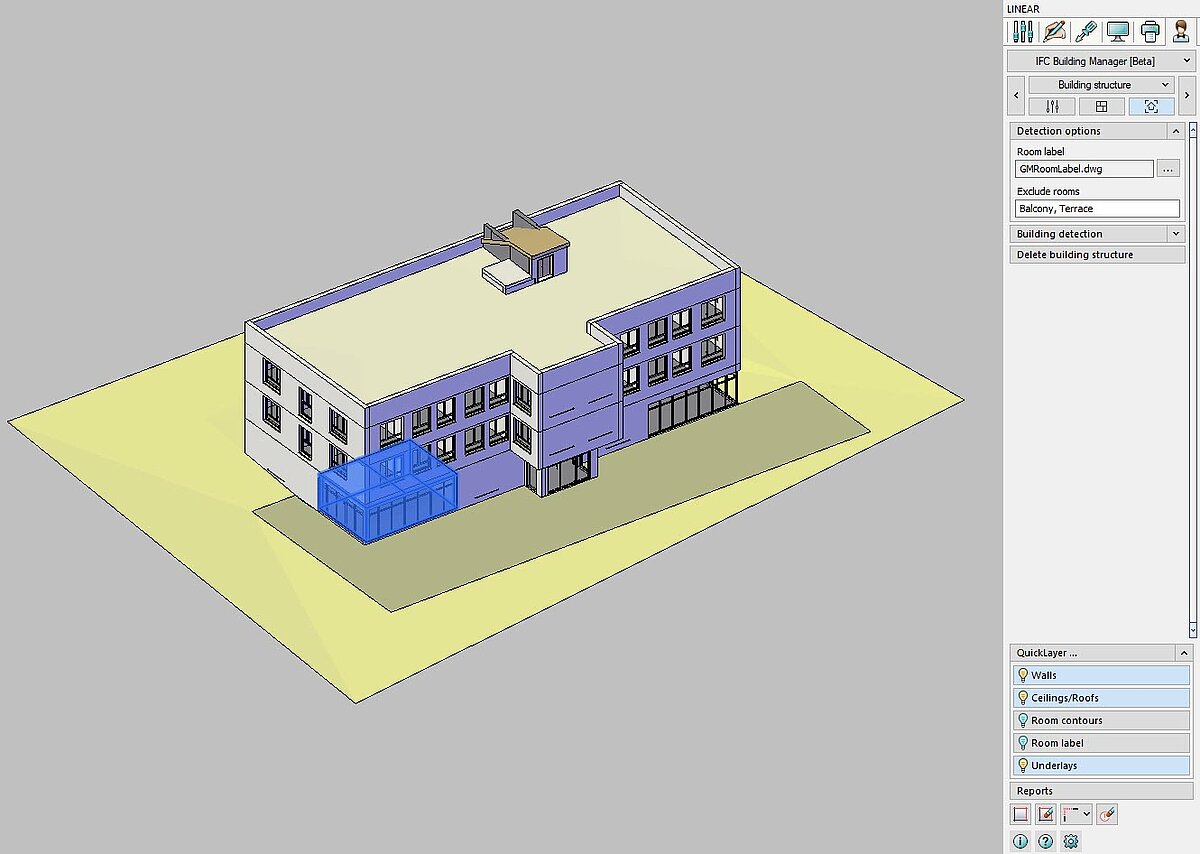

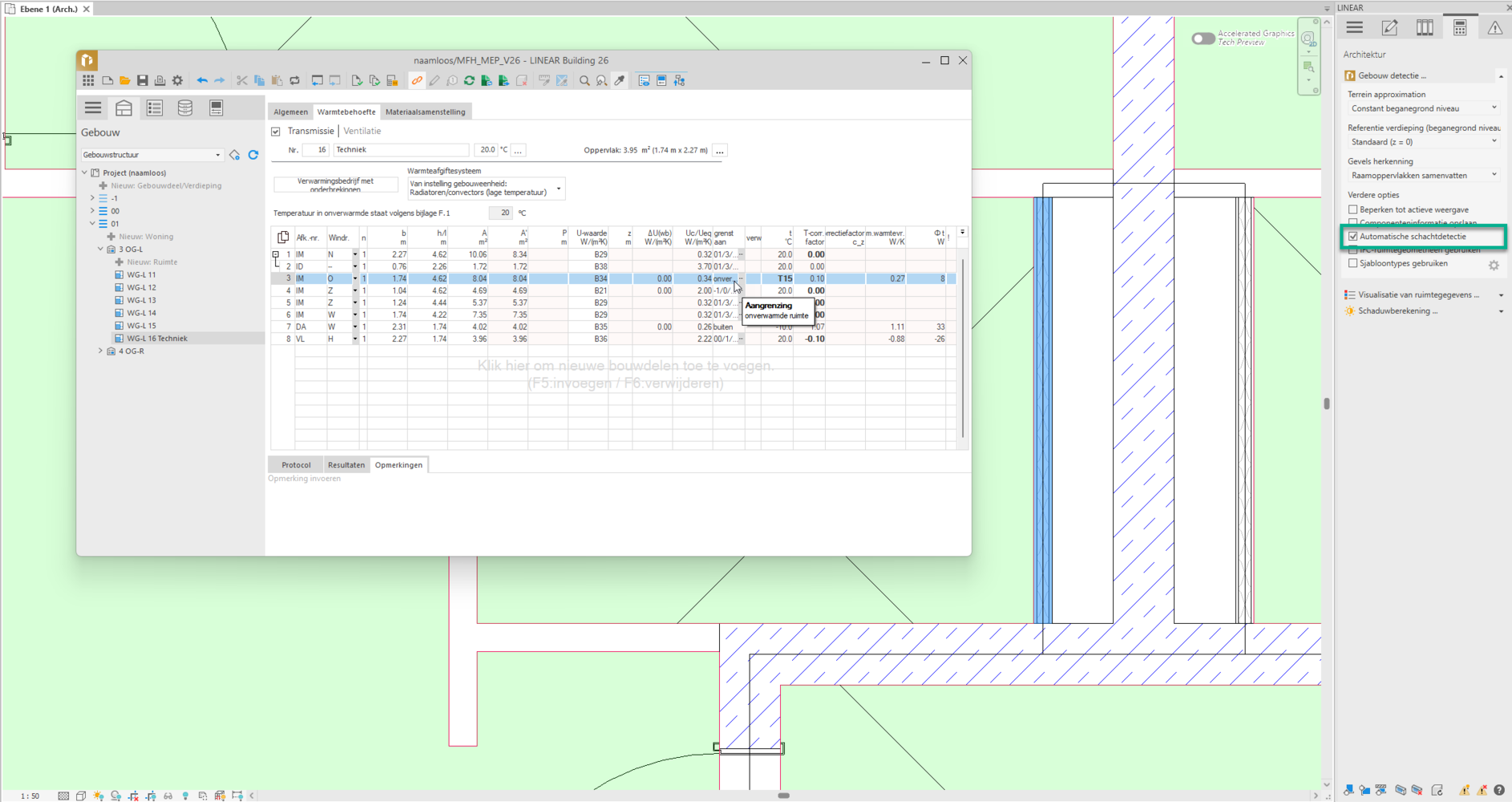

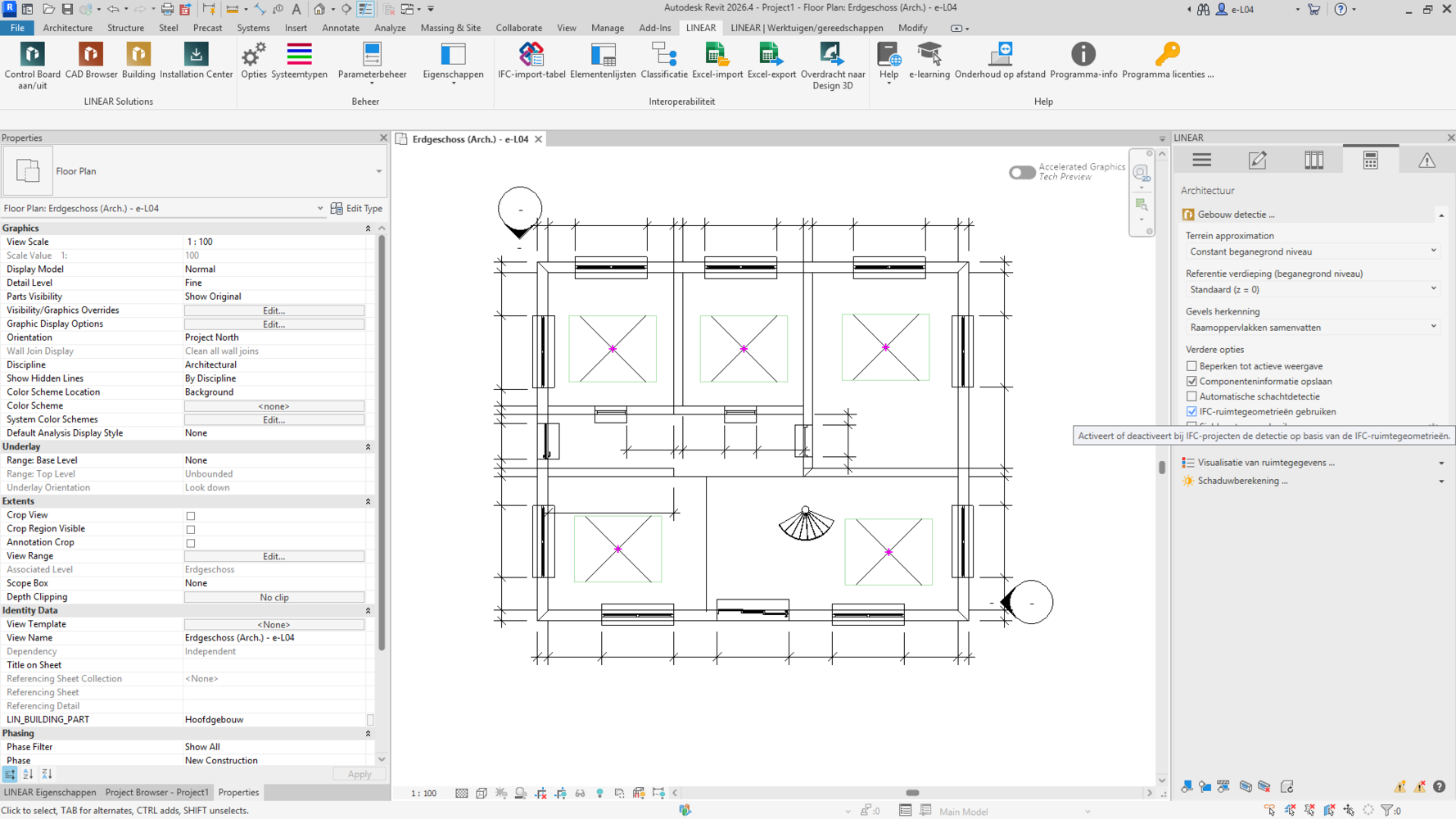

In de praktijk is het vaak lastig om MEP-ruimtes geometrisch correct in IFC-koppelingen te plaatsen. Als de juiste ruimtelijke geometrie in de MEP-ruimte ontbreekt, kan dit de gebouwregistratie en verdere berekeningsprocessen aanzienlijk belemmeren.

Met de nieuwe functie kunt u ook rechtstreeks gebruikmaken van IFC-space geometrieën. De ruimte wordt daarbij direct uit de IFC-structuur overgenomen, zonder dat eerst handmatig een MEP-ruimte in het model hoeft te worden geplaatst.

Hierdoor wordt de volledige IFC-workflow aanzienlijk robuuster en kunnen typische tekortkomingen van onvolledige architectuurmodellen gericht worden gecompenseerd. Vooral bij OpenBIM-projecten neemt de benodigde tijd voor de modelvoorbereiding aanzienlijk af.

Belangrijkste kenmerken:

• Gebruik van IFC-ruimtelijke geometrieën als alternatieve ruimtelijke basis
• Handmatige plaatsing van MEP-ruimtes is niet nodig
• Een robuustere IFC-workflow bij onvolledige architectuurmodellen
• Minder werk bij het in kaart brengen van gebouwen
• Verbeterde Open BIM-compatibiliteit

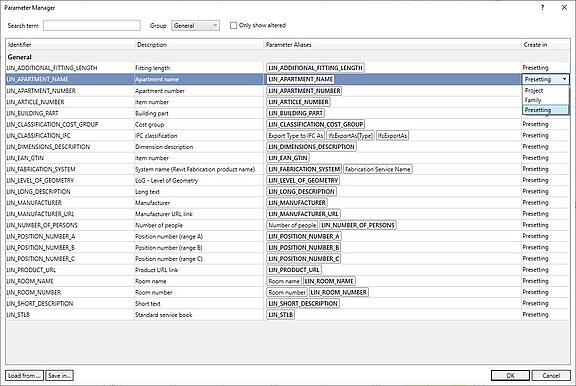

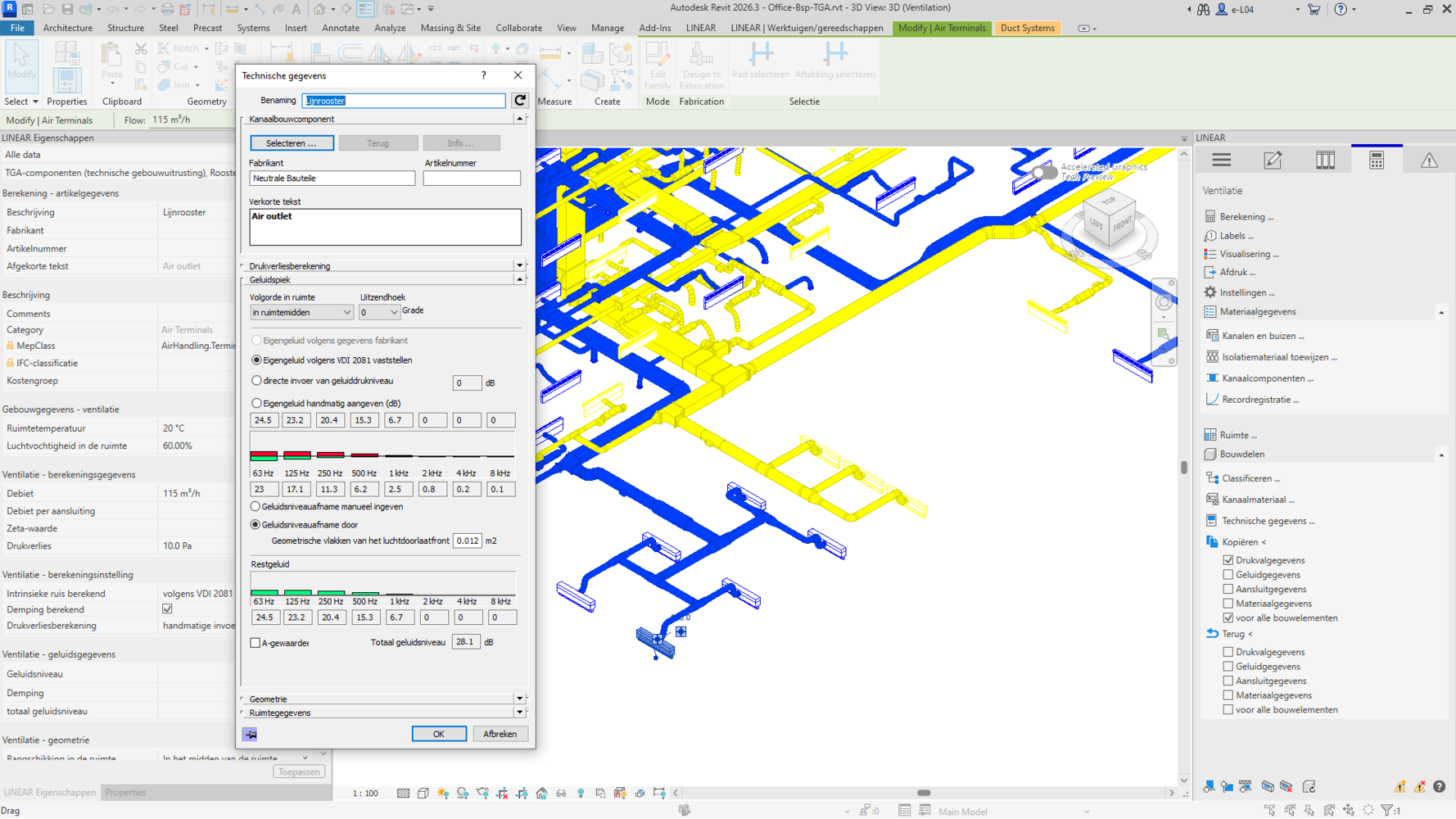

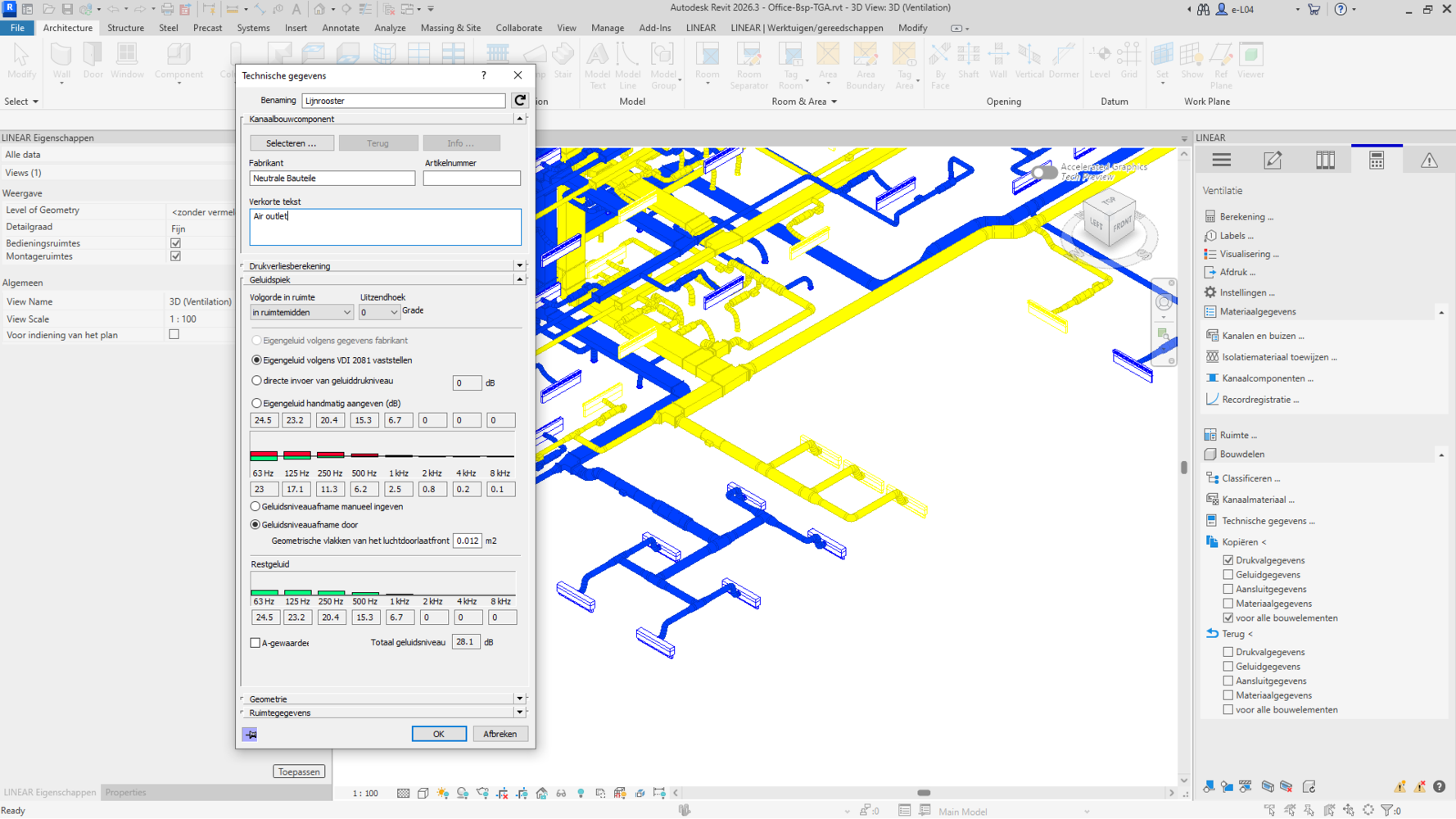

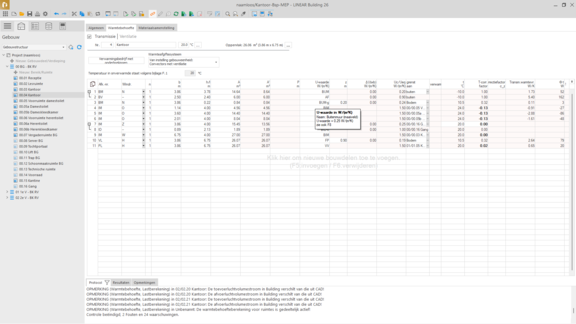

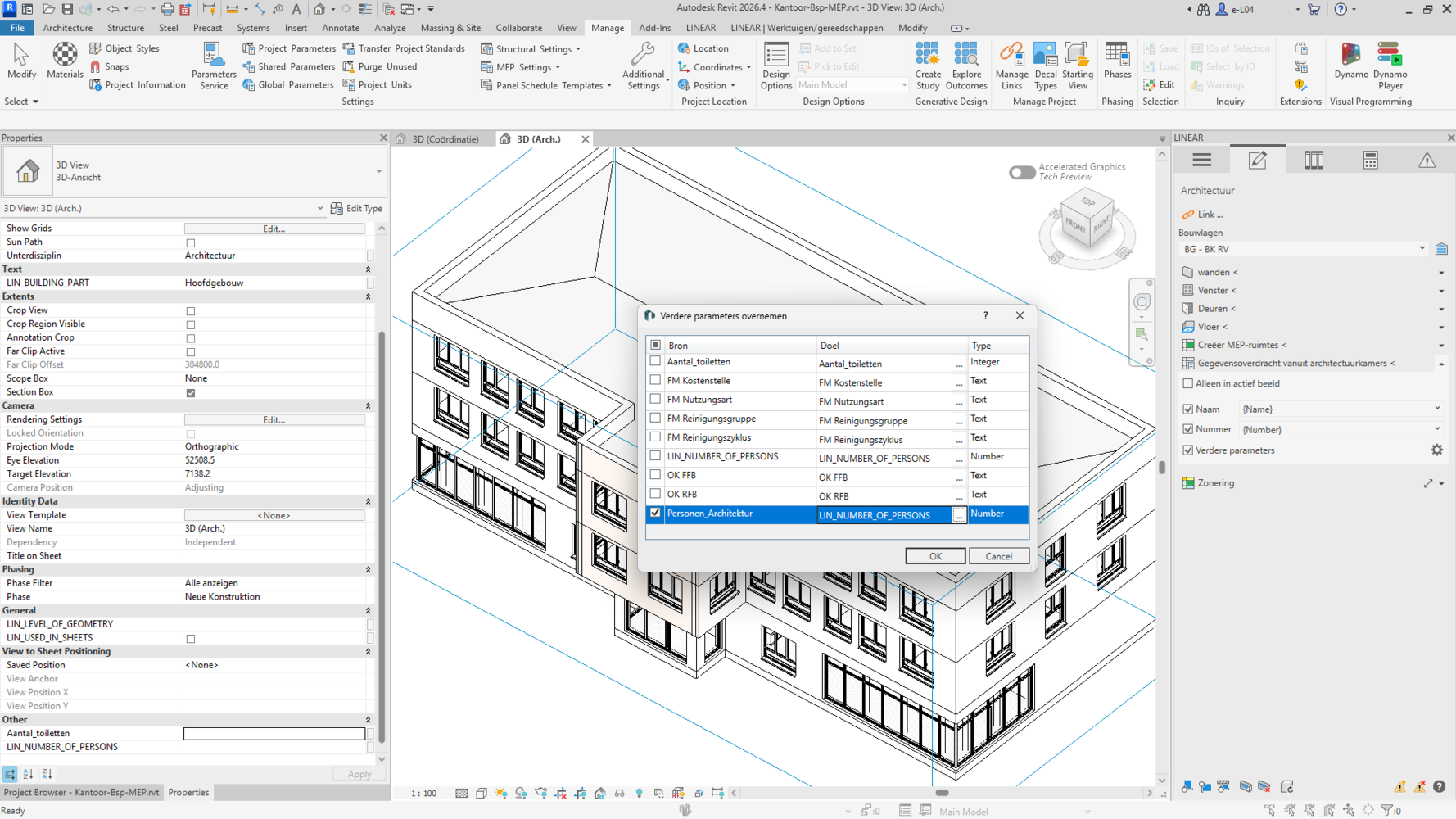

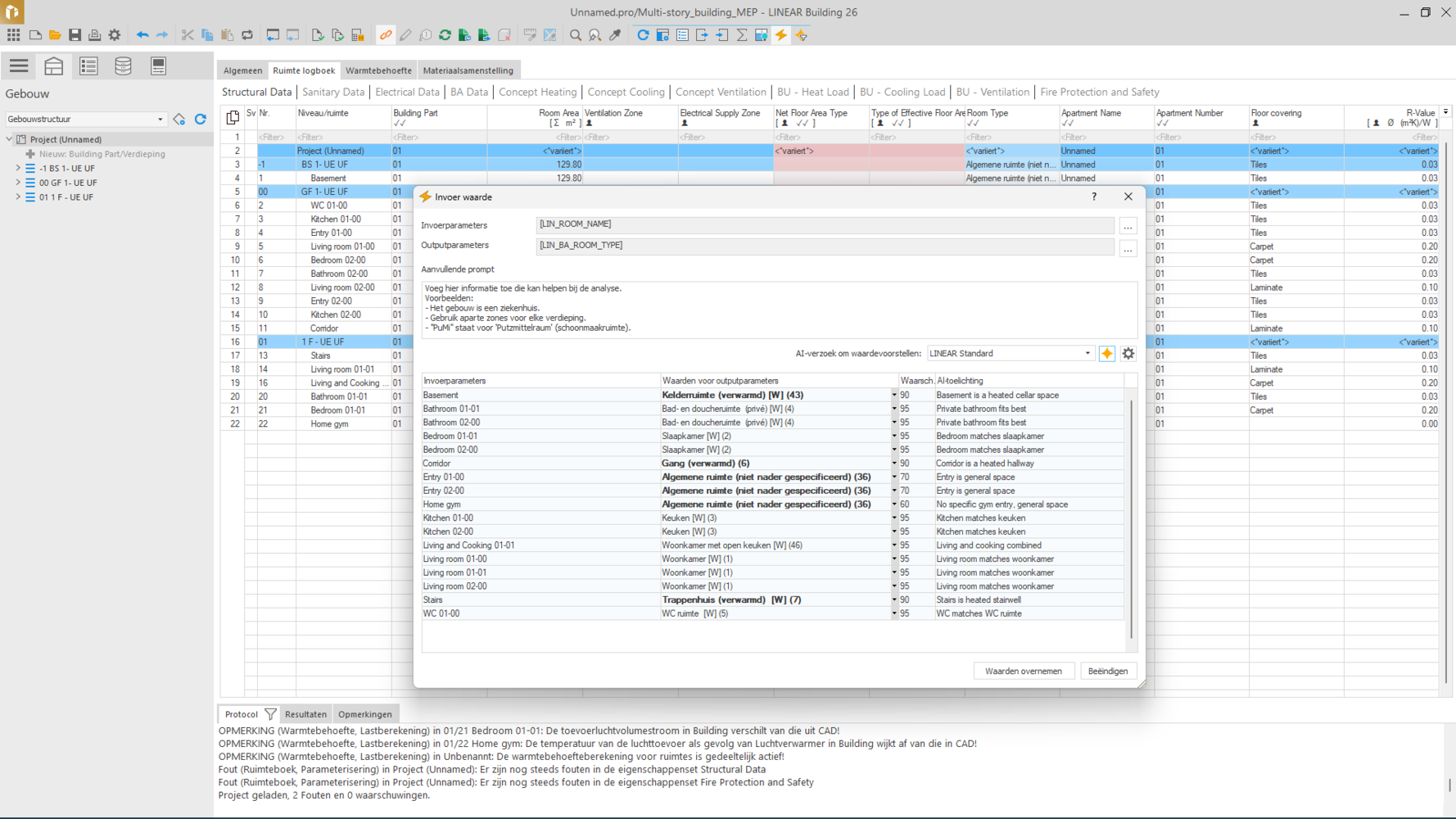

Het dubbel verwerken van gegevens tussen architectuur- en HVAC-modellen leidt vaak tot inconsistenties. Met de nieuwe parametertoewijzing voor gedeelde parameters kunt u relevante informatie doelgericht en gestructureerd overnemen. Zo worden gegevens die al in het architectuurmodel zijn opgenomen en belangrijk zijn voor uw ontwerp, automatisch overgenomen in het installatieontwerp. Het overzetten van gegevens uit architectuurruimten verloopt hierdoor soepeler, bespaart tijd en voorkomt dubbele parameters.

Belangrijkste kenmerken:

• Gemeenschappelijke parameters tussen architectuur- en HVAC-modellen toewijzen
• Vermindering van overbodige parameters
• Snellere en consistentere gegevensoverdracht

Meer informatie…

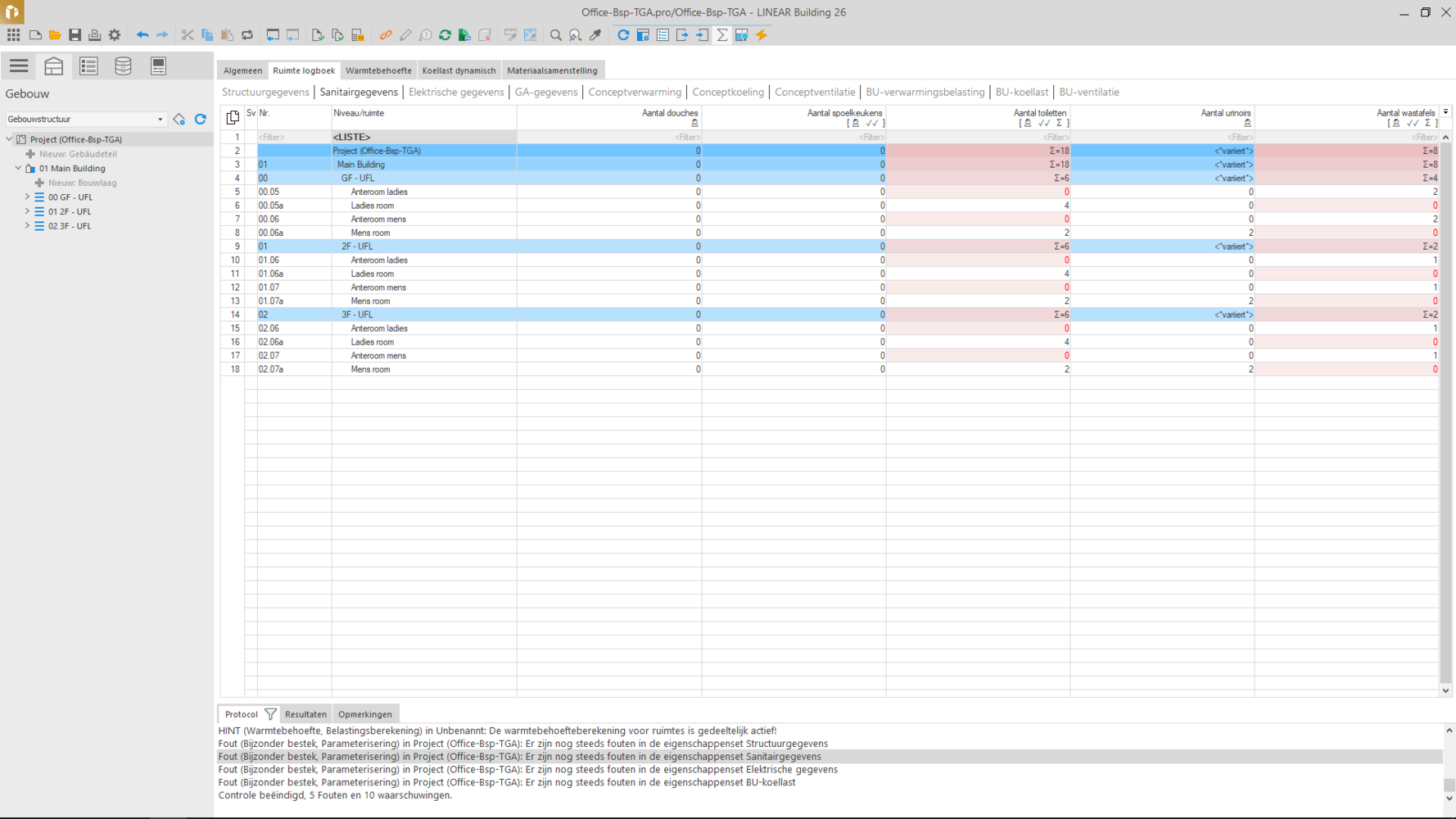

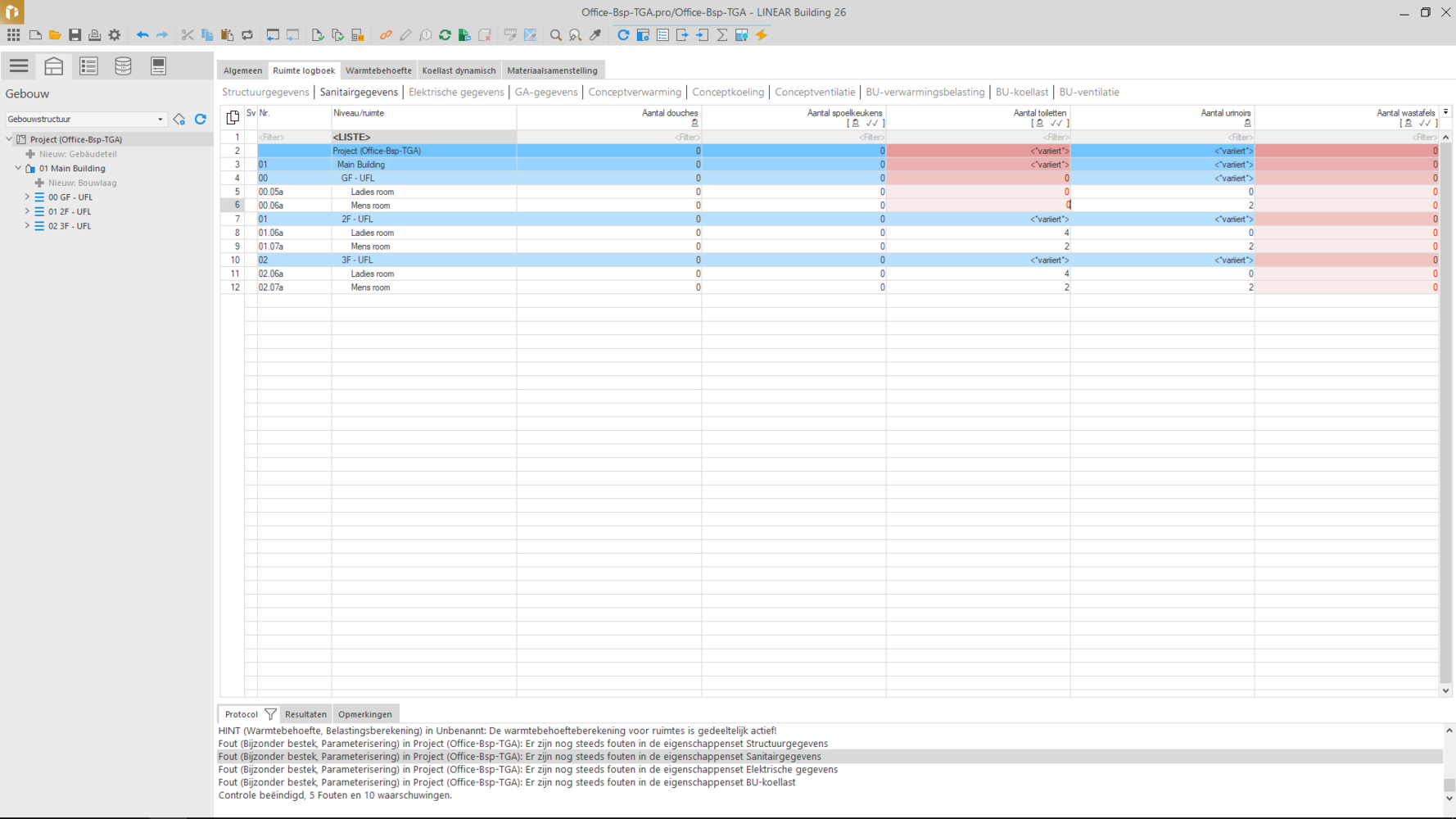

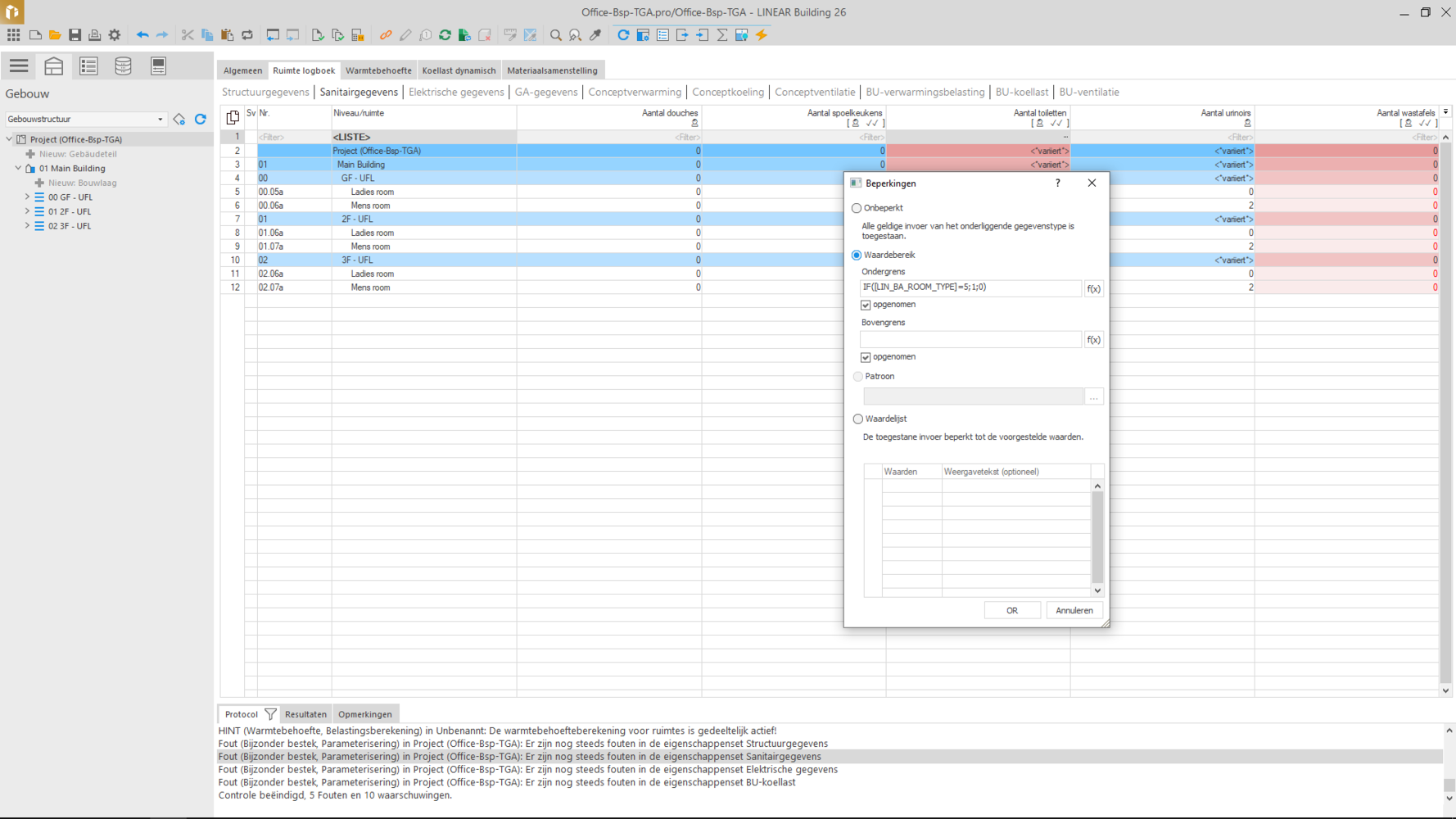

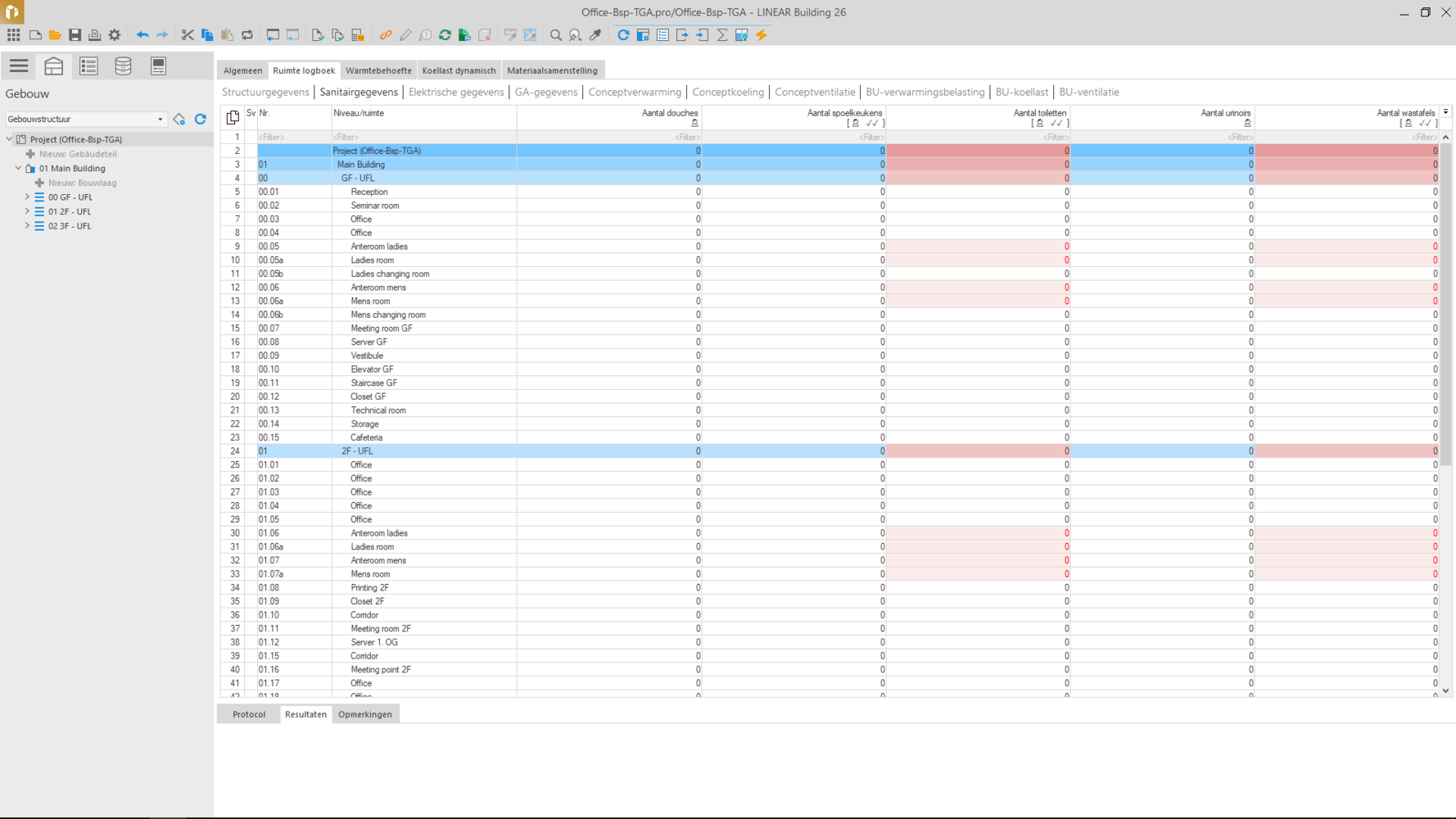

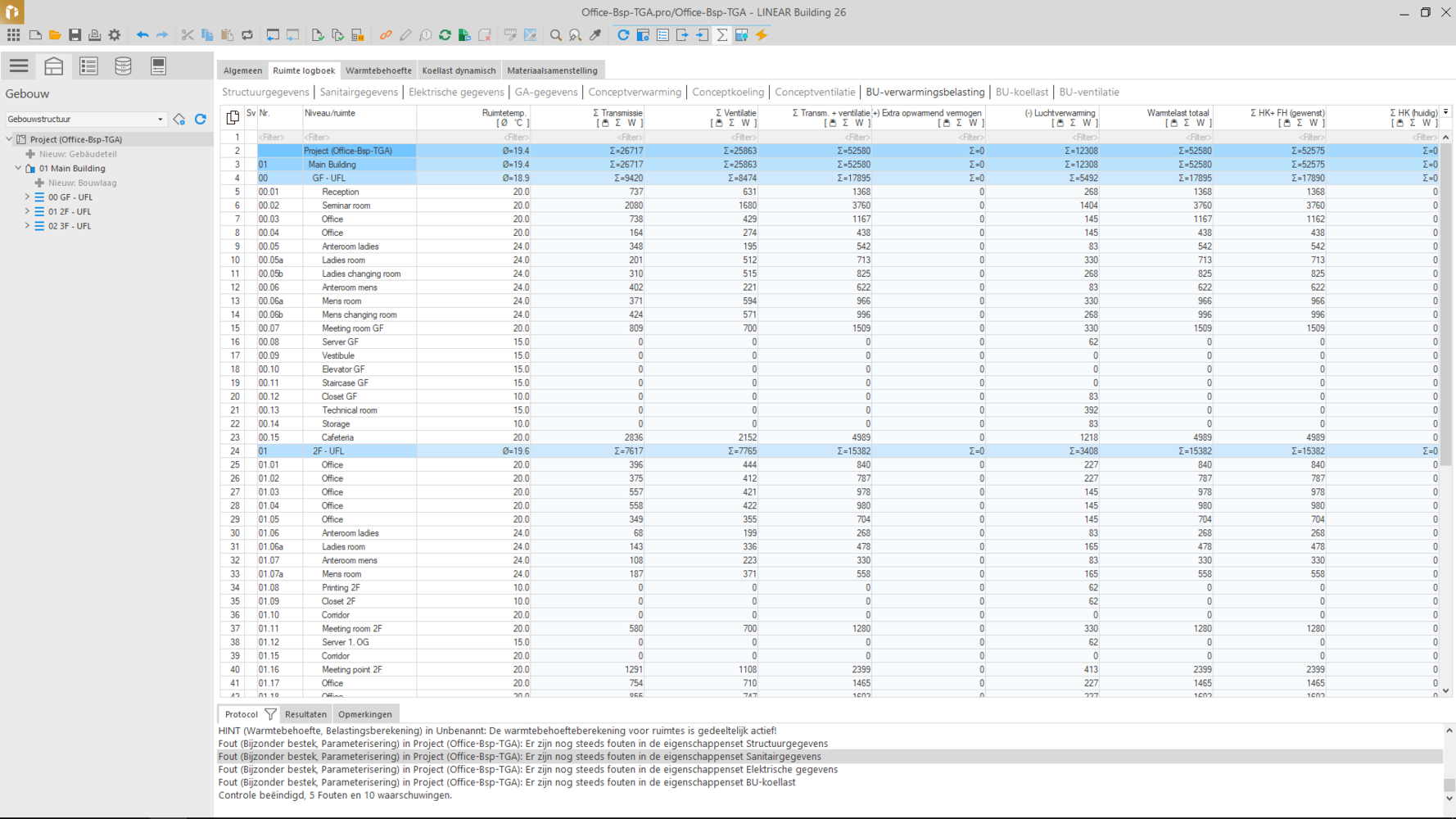

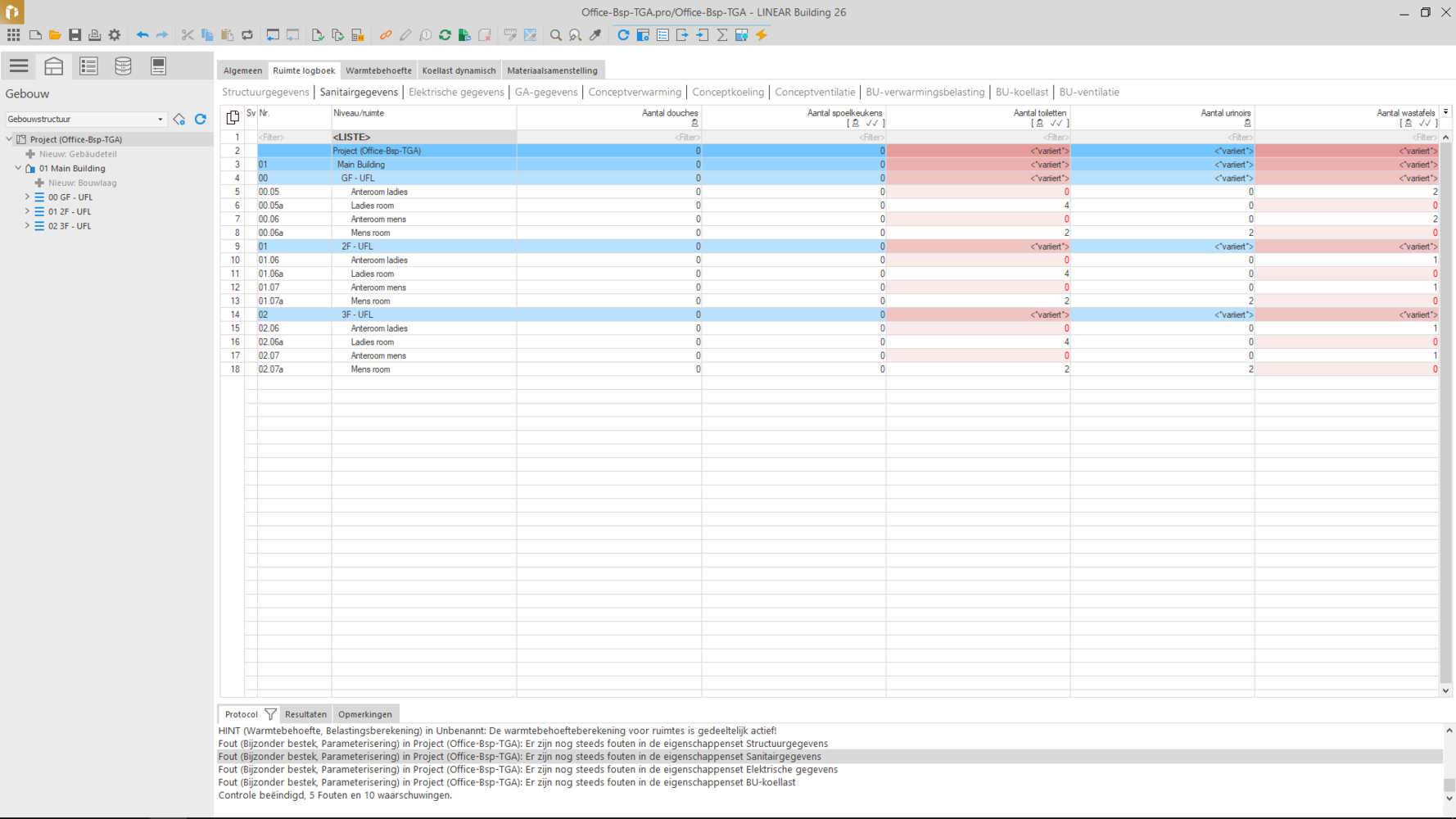

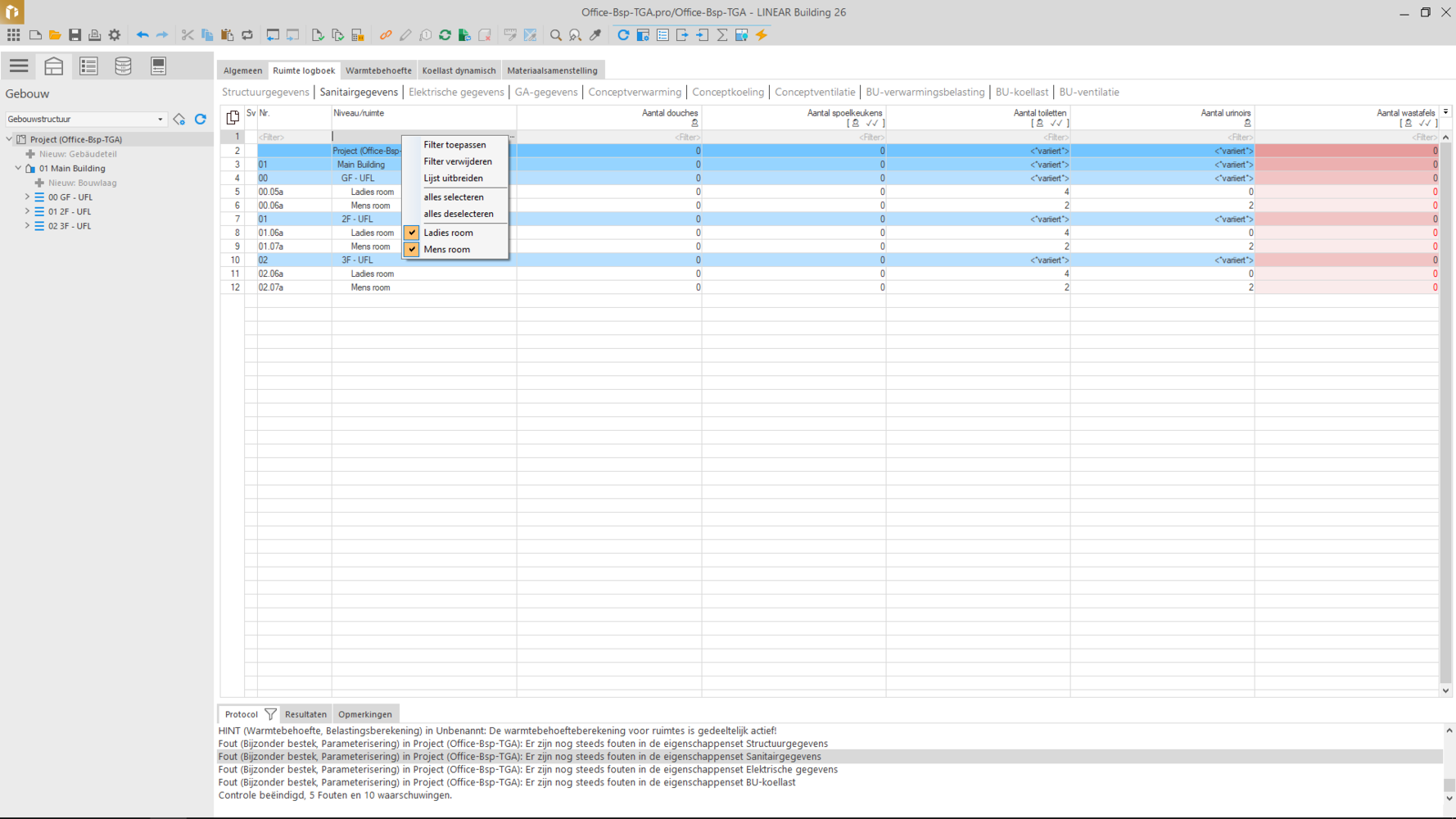

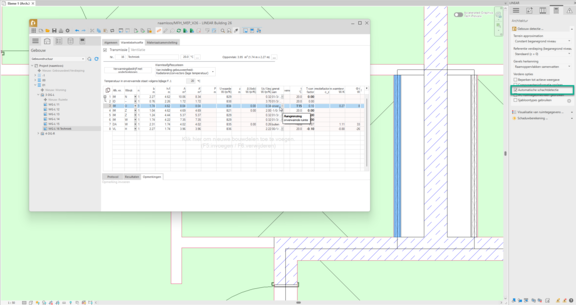

Met versie 26.1 wordt de gegevensuitwisseling tussen LINEAR Building en Excel-ruimtenboeken aanzienlijk uitgebreid en flexibeler gemaakt.

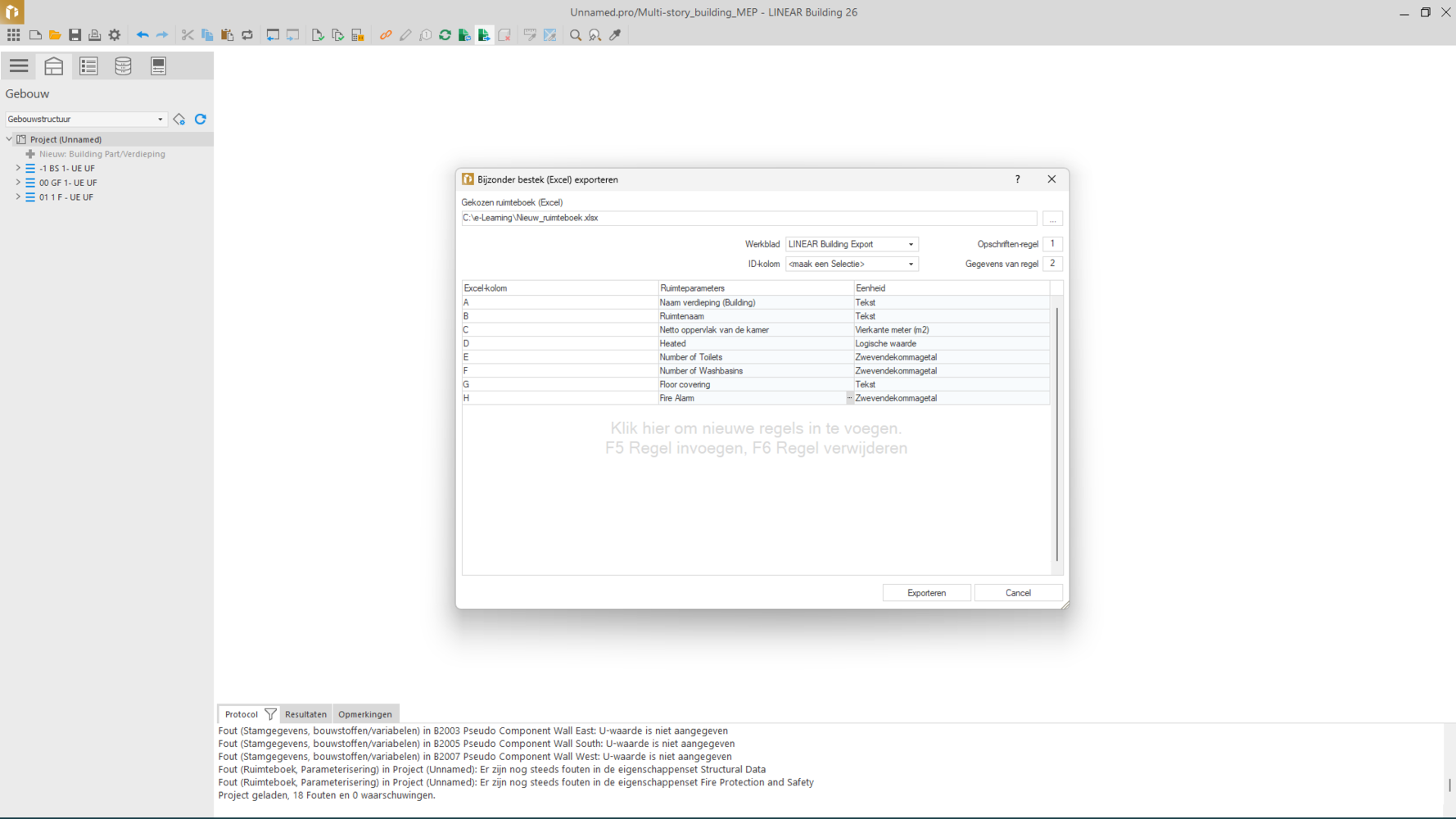

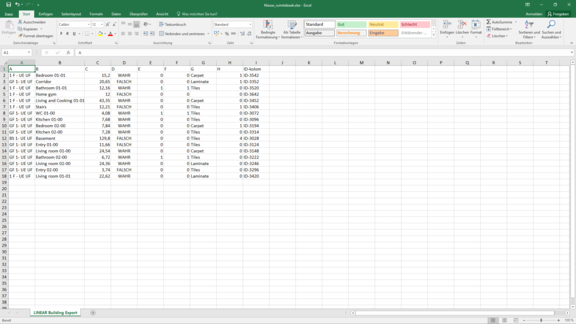

Met een nieuwe exportknop kunt u een ruimtenboek direct naar een Excel-bestand exporteren – snel, overzichtelijk en zonder extra tussenstappen. Bovendien is het nu ook mogelijk om een directe koppeling te maken tussen een project in LINEAR Building en een Excel-bestand.

Hierdoor kunnen gegevens flexibel in beide richtingen worden gesynchroniseerd. Handmatige gegevensoverdrachten en dubbel werk worden beperkt, terwijl tegelijkertijd de consistentie van de projectgegevens wordt verbeterd.

Belangrijkste kenmerken

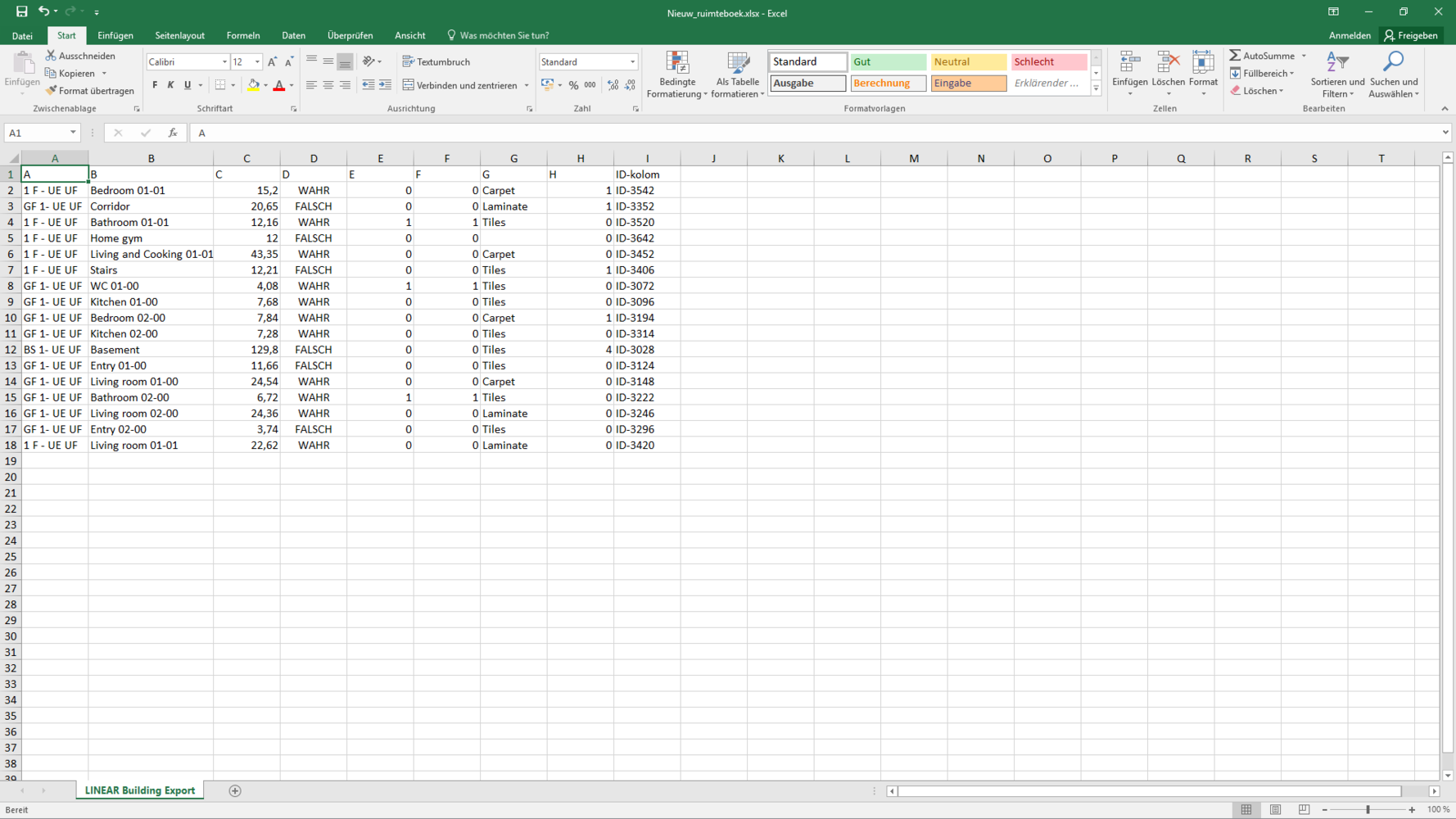

• Directe export van ruimtenboeken naar Excel
• Bidirectionele synchronisatie tussen LINEAR Building en Excel
• Vermindering van handmatige gegevensoverdracht
• Gestructureerde en efficiënte gegevensuitwisseling
• Verbeterde gegevensconsistentie tussen Building en Excel-ruimtenboeken

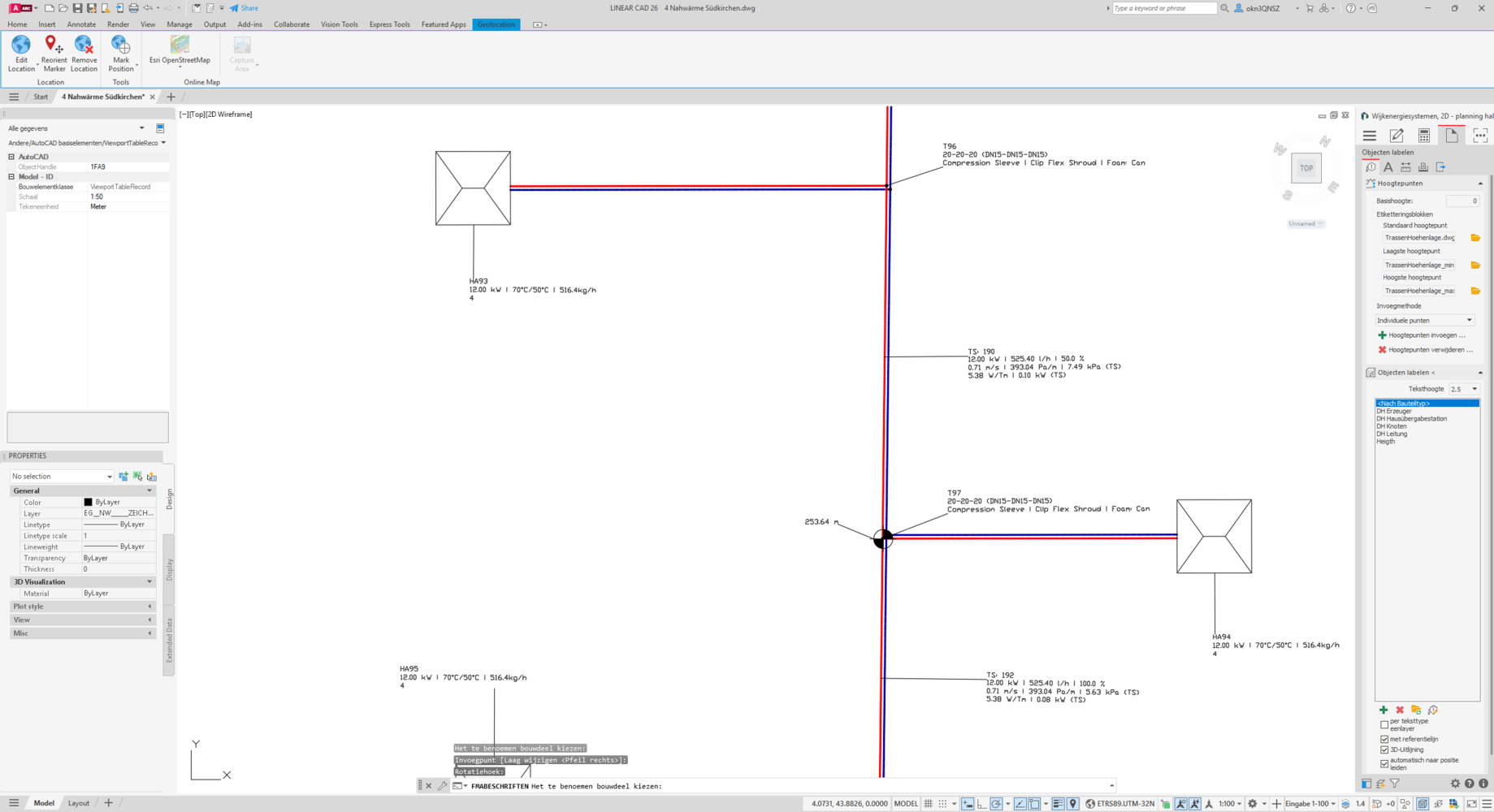

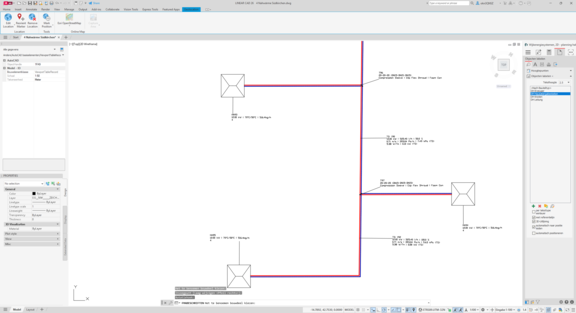

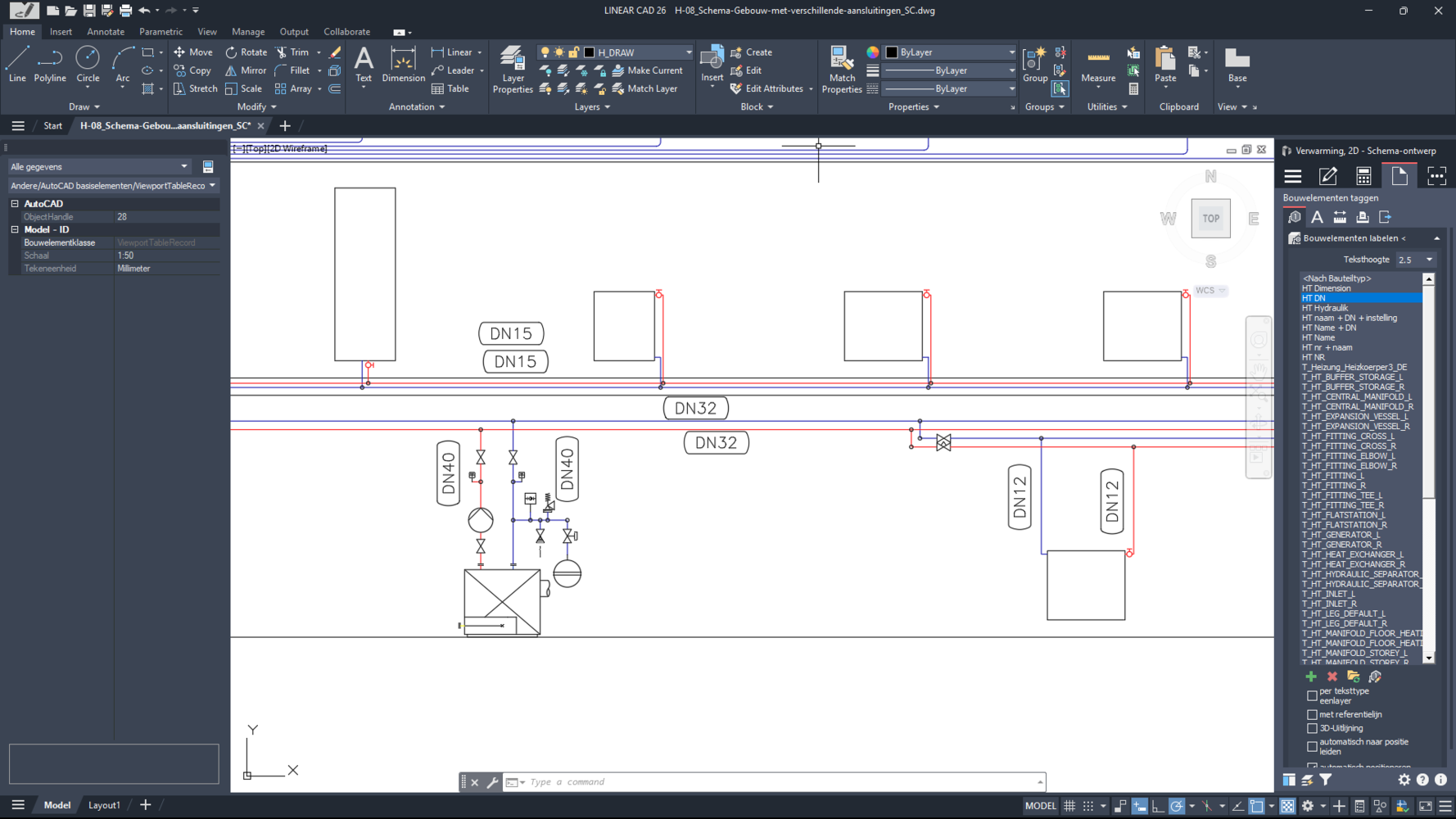

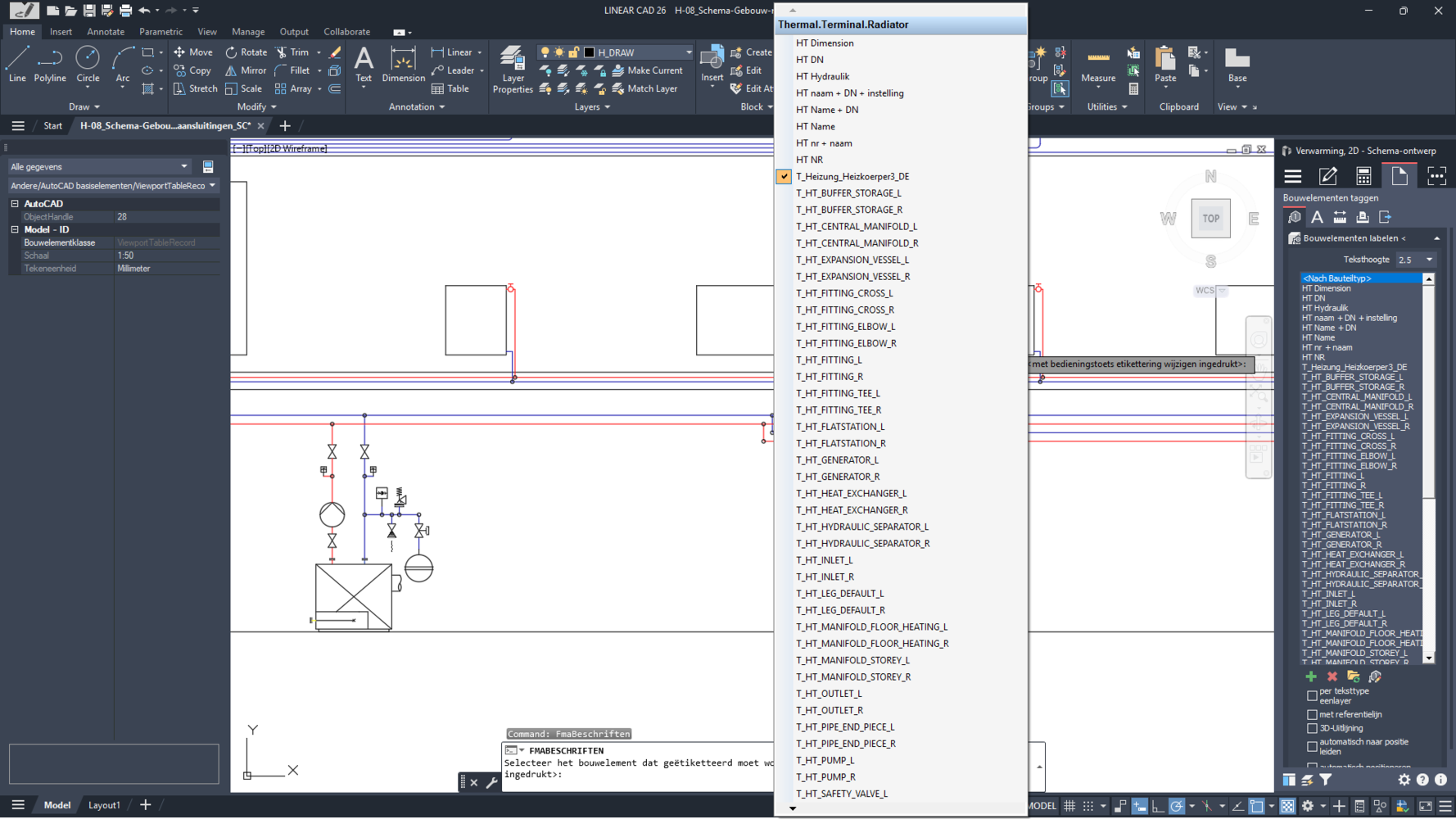

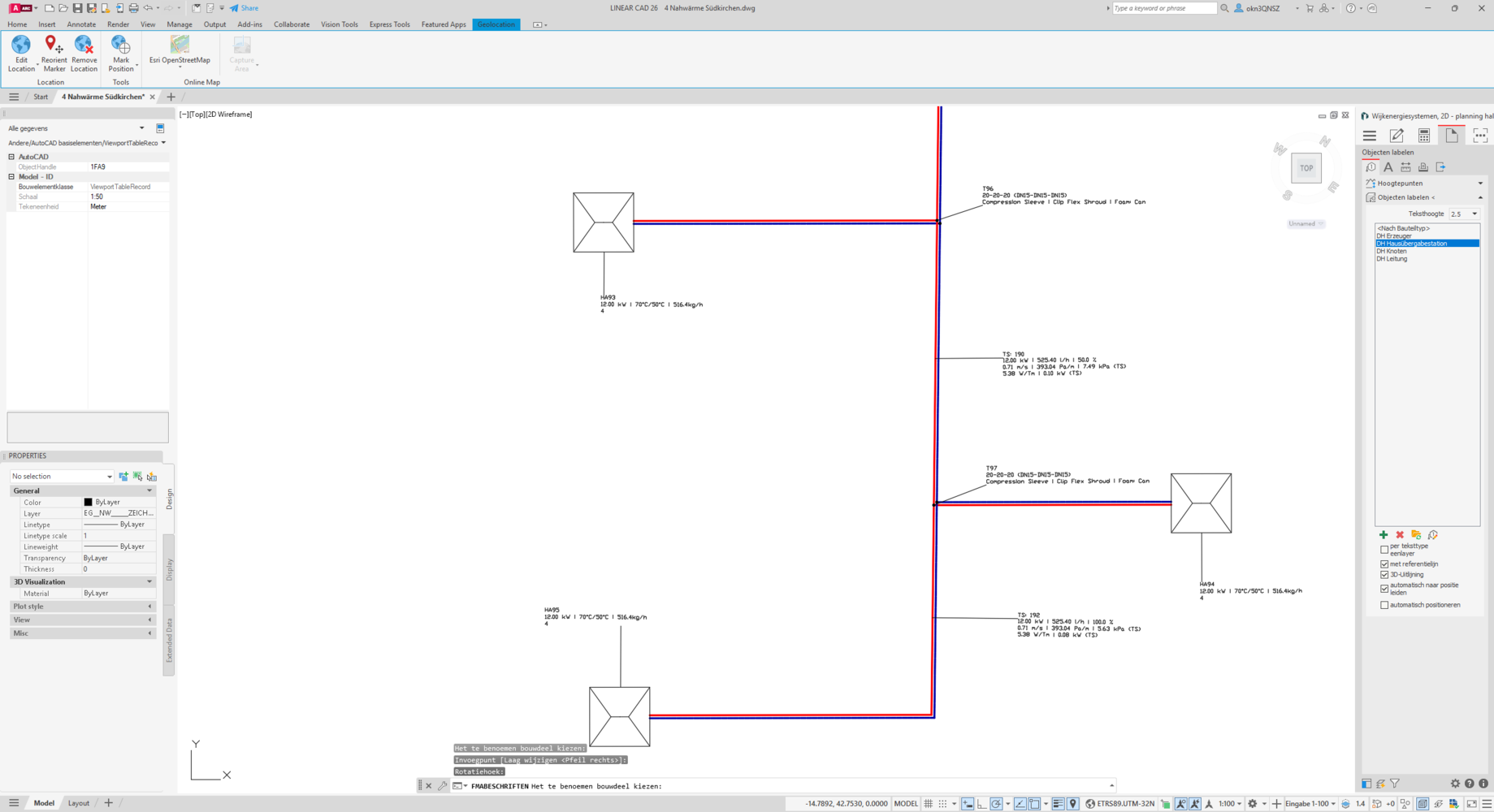

De prestaties van het automatisch labelen met parameterlabels in plattegronden en schema’s zijn verder verbeterd. Gebruik de automatische labelfunctie om uw leiding- en kanaalnetwerken met één druk op de knop snel, consistent en ruimtebesparend te labelen.

De beschikbare ruimte wordt daarbij nu nog nauwkeuriger geanalyseerd. Tekstblokken worden automatisch zo geplaatst dat belangrijke onderdelen van het netwerk zo min mogelijk worden afgedekt en de leesbaarheid van de plattegronden behouden blijft. Hierdoor wordt de inspanning voor handmatige correcties aanzienlijk verminderd, met name bij complexe projecten met een hoge informatiedichtheid.

Het resultaat is een slimmere workflow voor het aanbrengen van labels, met meer overzicht, minder nabewerking en een consistentere kwaliteit van de tekeningen.

Belangrijkste kenmerken:

• Ruimtebesparende automatische labeling met één druk op de knop
• Slimme analyse van vrije ruimtes op de plattegrond
• Labels zonder afdekking van belangrijke netwerkonderdelen
• Minder handmatig werk bij correcties
• Betere leesbaarheid en een consistente kwaliteit van de plattegronden
