What´s New

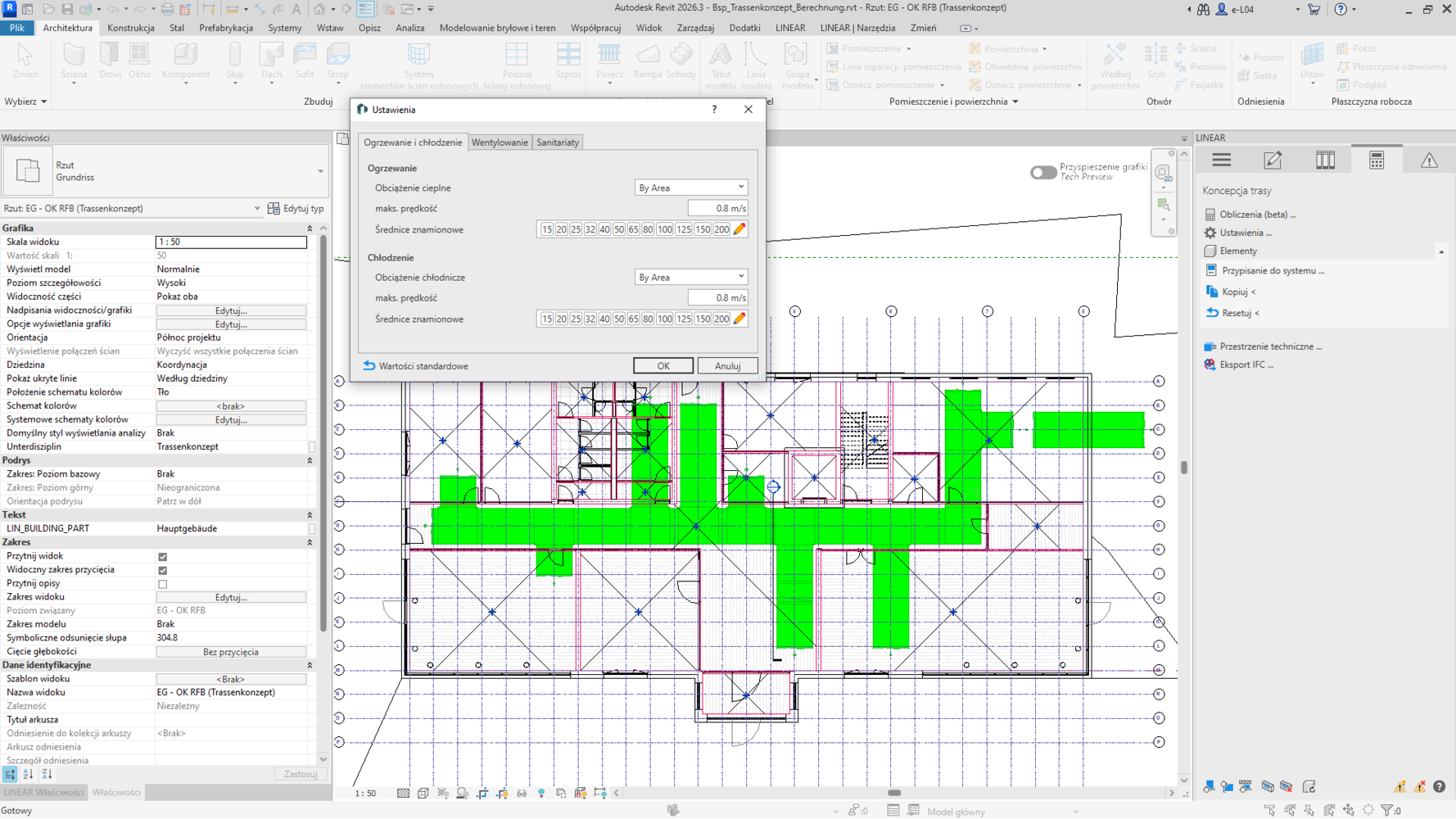

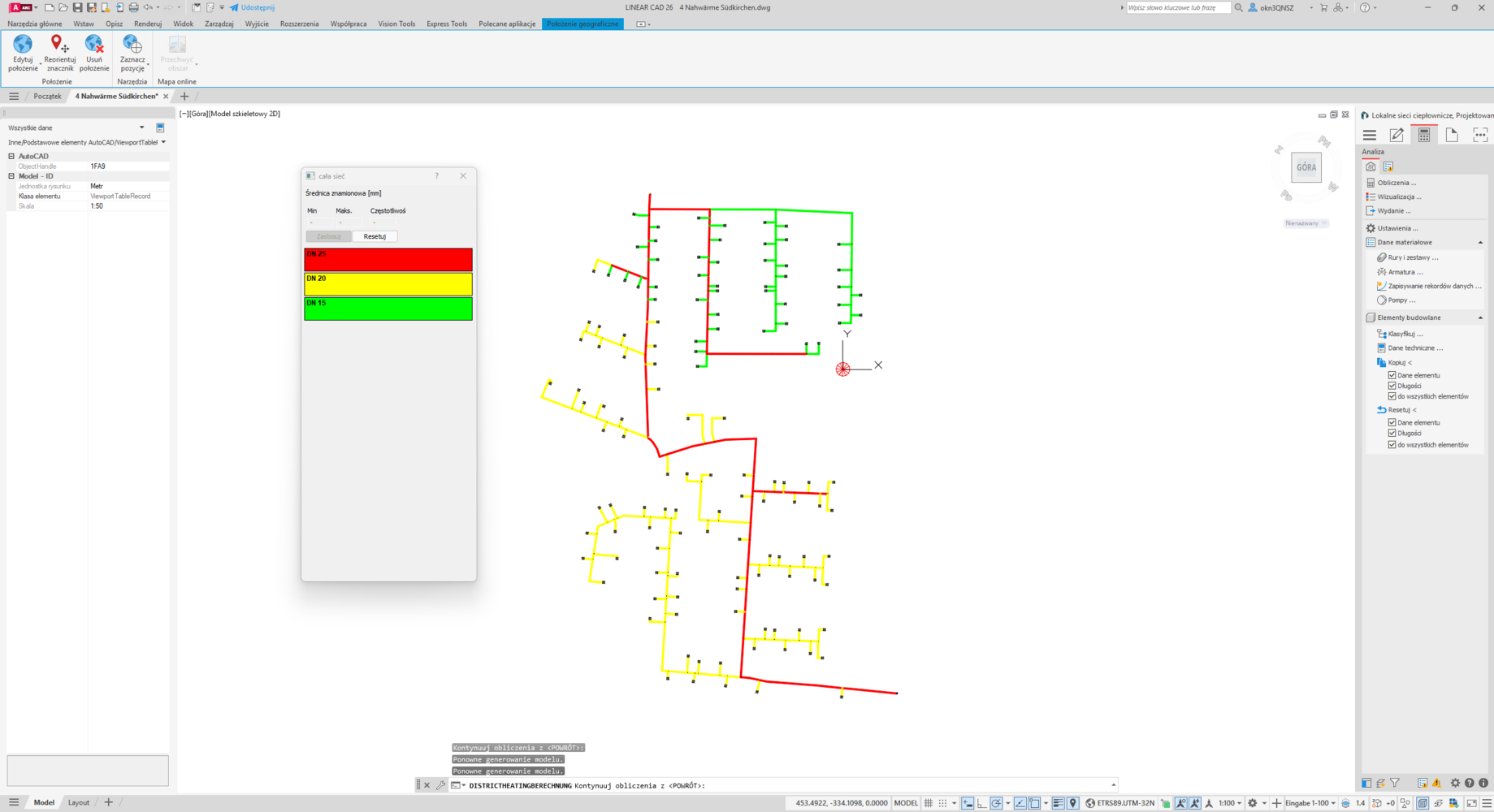

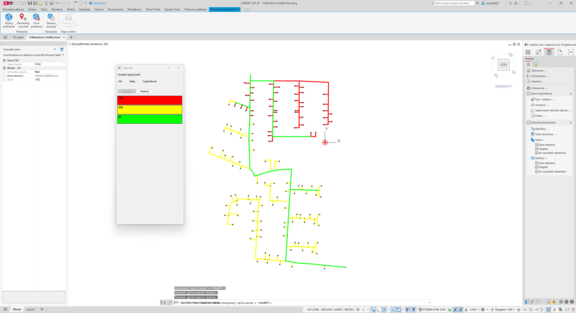

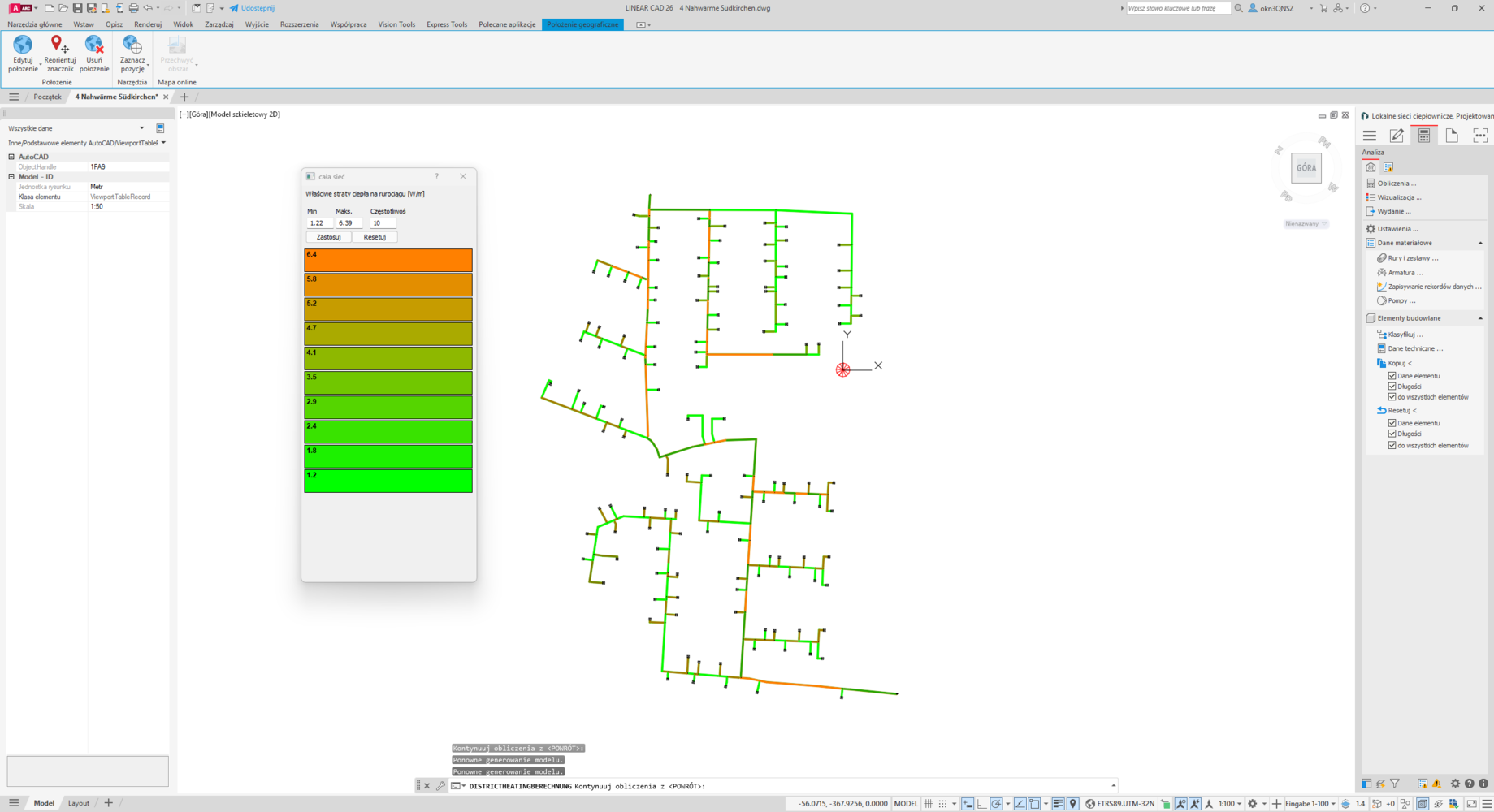

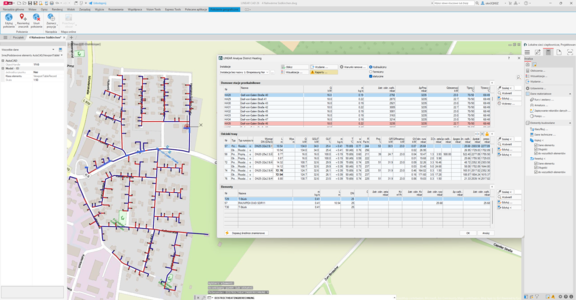

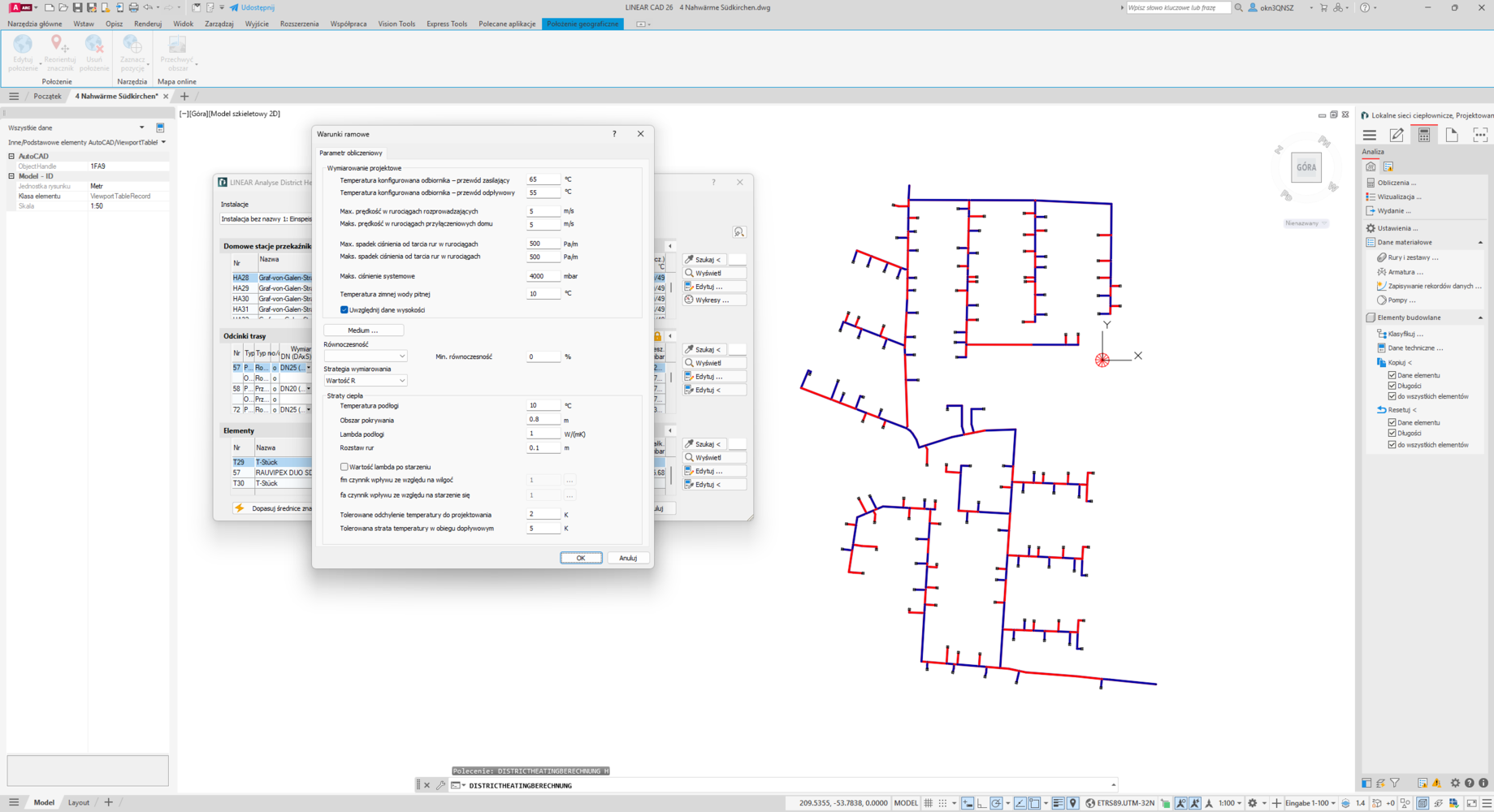

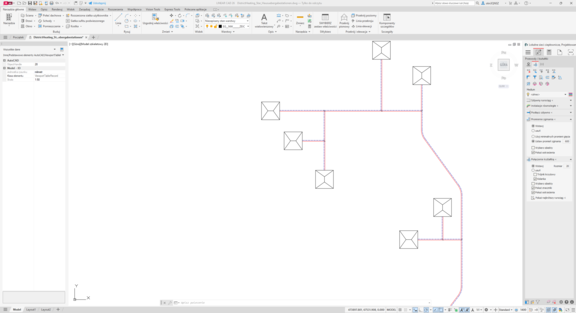

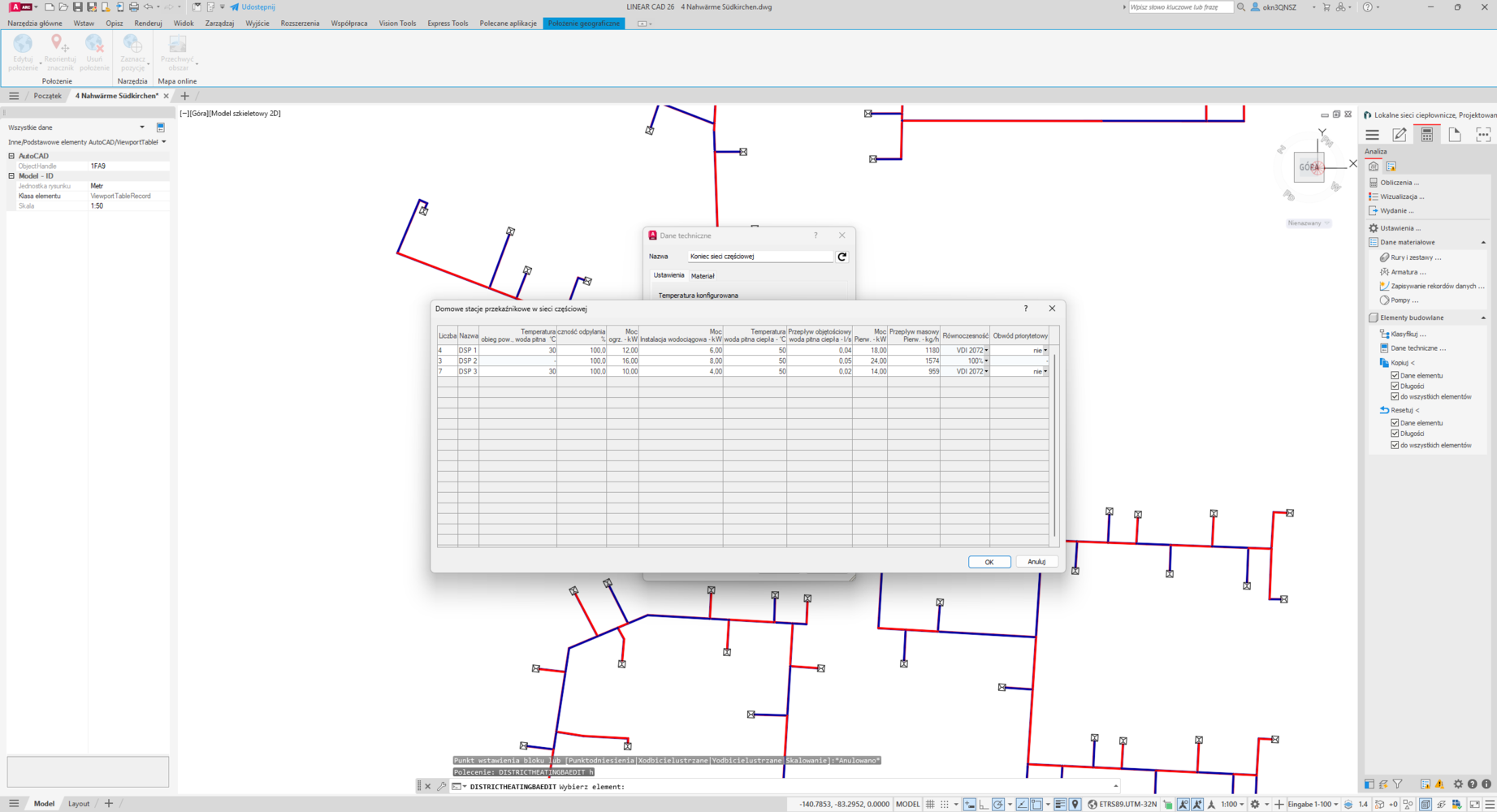

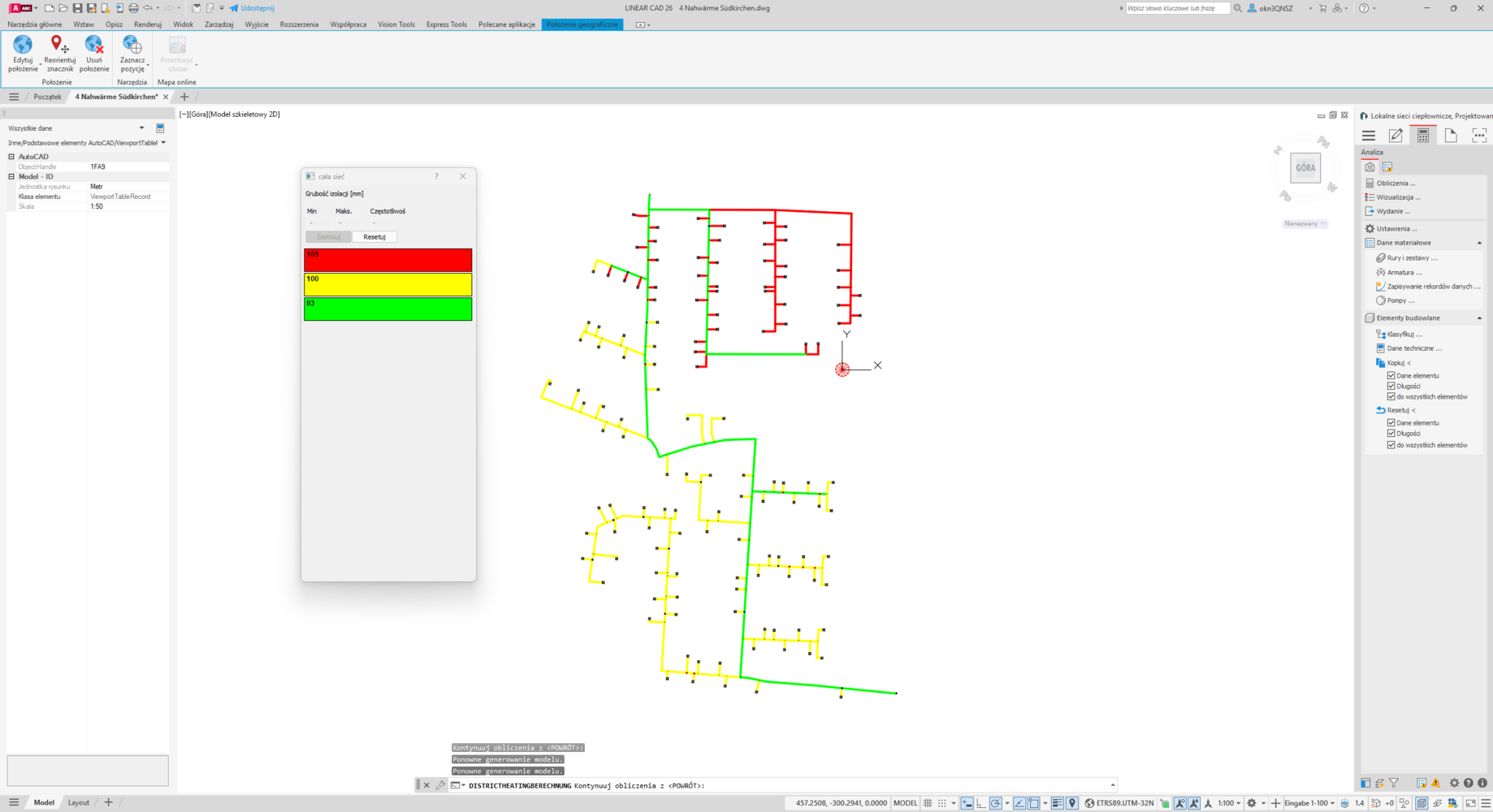

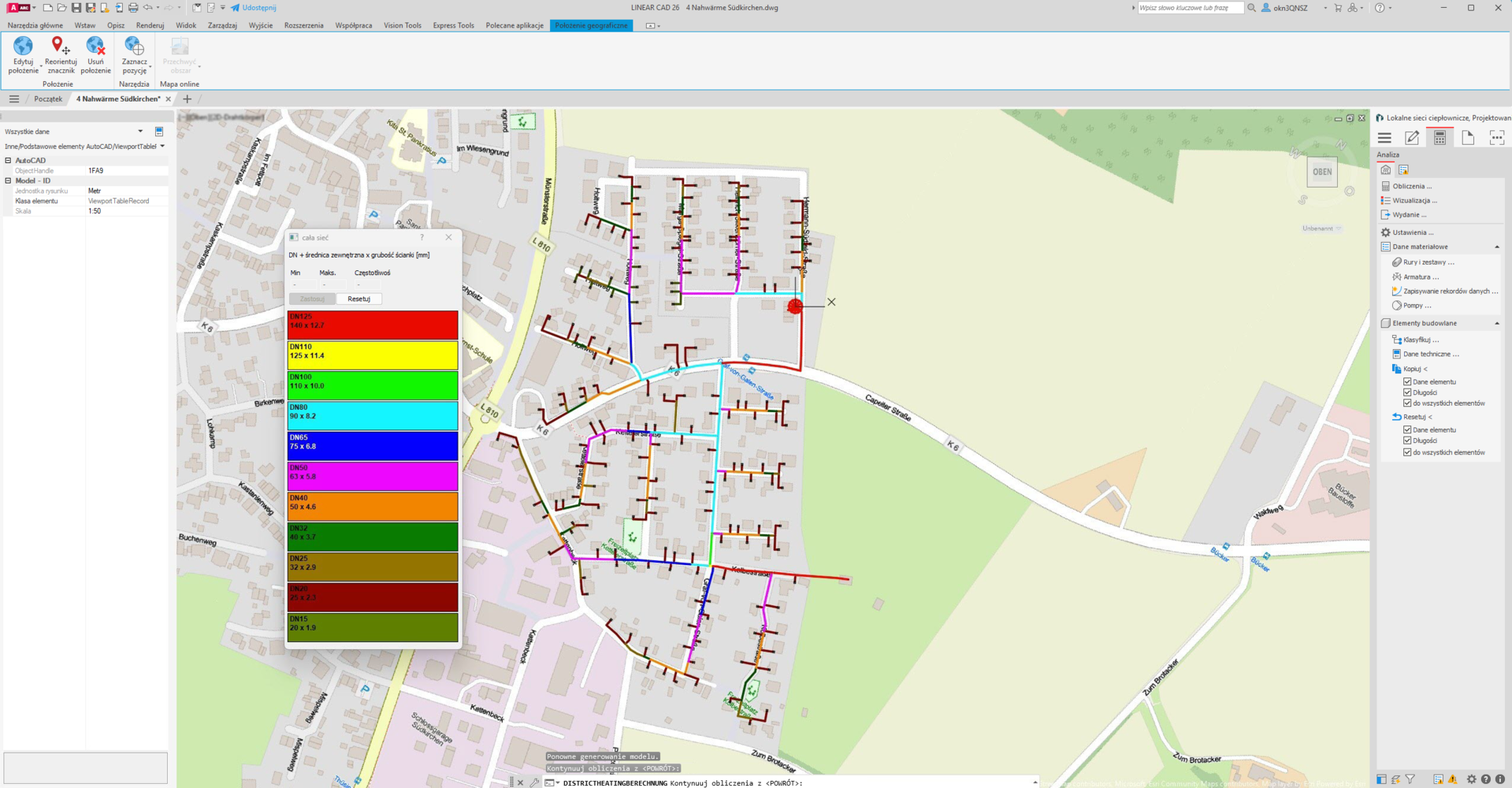

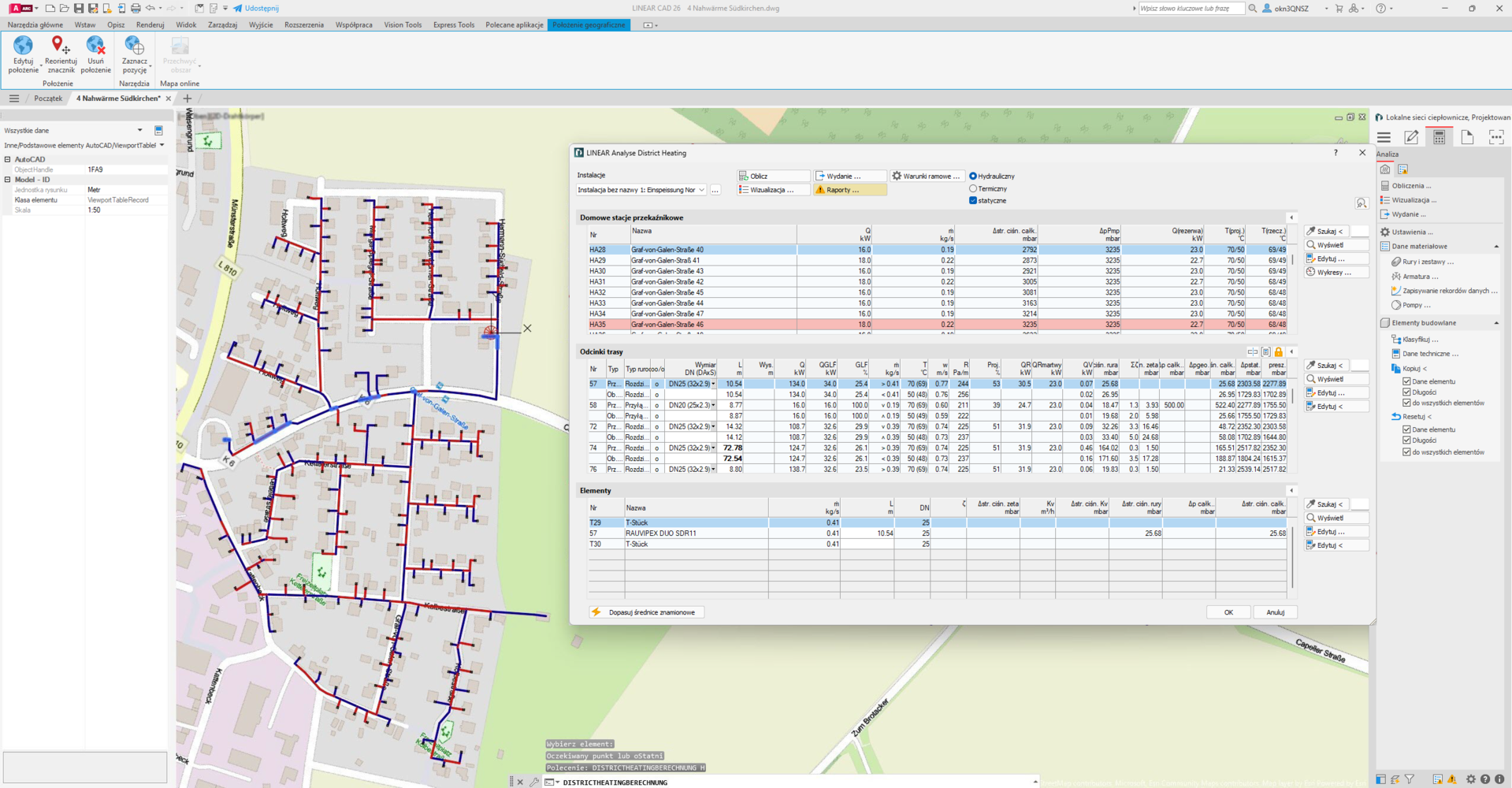

Dzięki nowemu modułowi Analyse District Heating przeniesiesz projektowanie komunalnych sieci ciepłowniczych na zupełnie nowy poziom. Od przemyślanej koncepcji sieci, przez precyzyjne obliczenia hydrauliczne, aż po projekt wykonawczy – nasze rozwiązanie towarzyszy Państwu przez cały proces planowania – w sposób wydajny, przejrzysty i spójny.

Właśnie w kontekście planowania lokalnych systemów ciepłowniczych rosną wymagania dotyczące ich niezawodności, elastyczności i optymalizacji pod względem ekonomicznym. Program „Analyse District Heating” został opracowany specjalnie z myślą o tych wyzwaniach i pomaga przekształcić wstępny pomysł w przewidywalny, oparty na CAD i gotowy do realizacji model sieci.

W przeciwieństwie do klasycznych narzędzi przeznaczonych do opracowywanie koncepcji, proces nie kończy się na wstępnym projekcie sieci. Zamiast tego zyskują Państwo możliwość kompleksowego planowania aż do projektu wykonawczego – łącznie z przejrzystym obliczeniem siatki, precyzyjnym doborem wymiarów oraz elastycznym porównaniem wariantów. Zmiany można szybko przeanalizować i bezpośrednio uwzględnić w planowaniu.

Szczególną wartością dodaną jest inteligentne połączenie planowania opartego na modelach z rzetelnymi obliczeniami sieciowymi. Podstawą tego są sprawdzone w praktyce zasady i logika projektowania, wynikające ze ścisłej współpracy między firmami LINEAR i REHAU.

W rezultacie otrzymujemy przejrzysty schemat pracy – od planowania trasy, przez wymiarowanie, aż po dobór materiałów i opracowanie planów dostosowanych do warunków panujących na placu budowy. W ten sposób można w sposób ukierunkowany zoptymalizować koszty i jakość oraz skutecznie i bezproblemowo zrealizować gminne projekty w zakresie lokalnych sieci ciepłowniczych.

Najważniejsze cechy:

• Kompleksowy proces od projektu sieci po dokumentację wykonawczą
• Precyzyjne obliczenia hydrauliczne i niezawodne wymiarowanie
• Elastyczne porównywanie wariantów i szybkie dostosowywanie w razie zmian
• Projektowanie oparte na modelach i wspomagane programami CAD bez utraty ciągłości danych
• Praktyczna logika projektowania dzięki współpracy firm LINEAR i REHAU

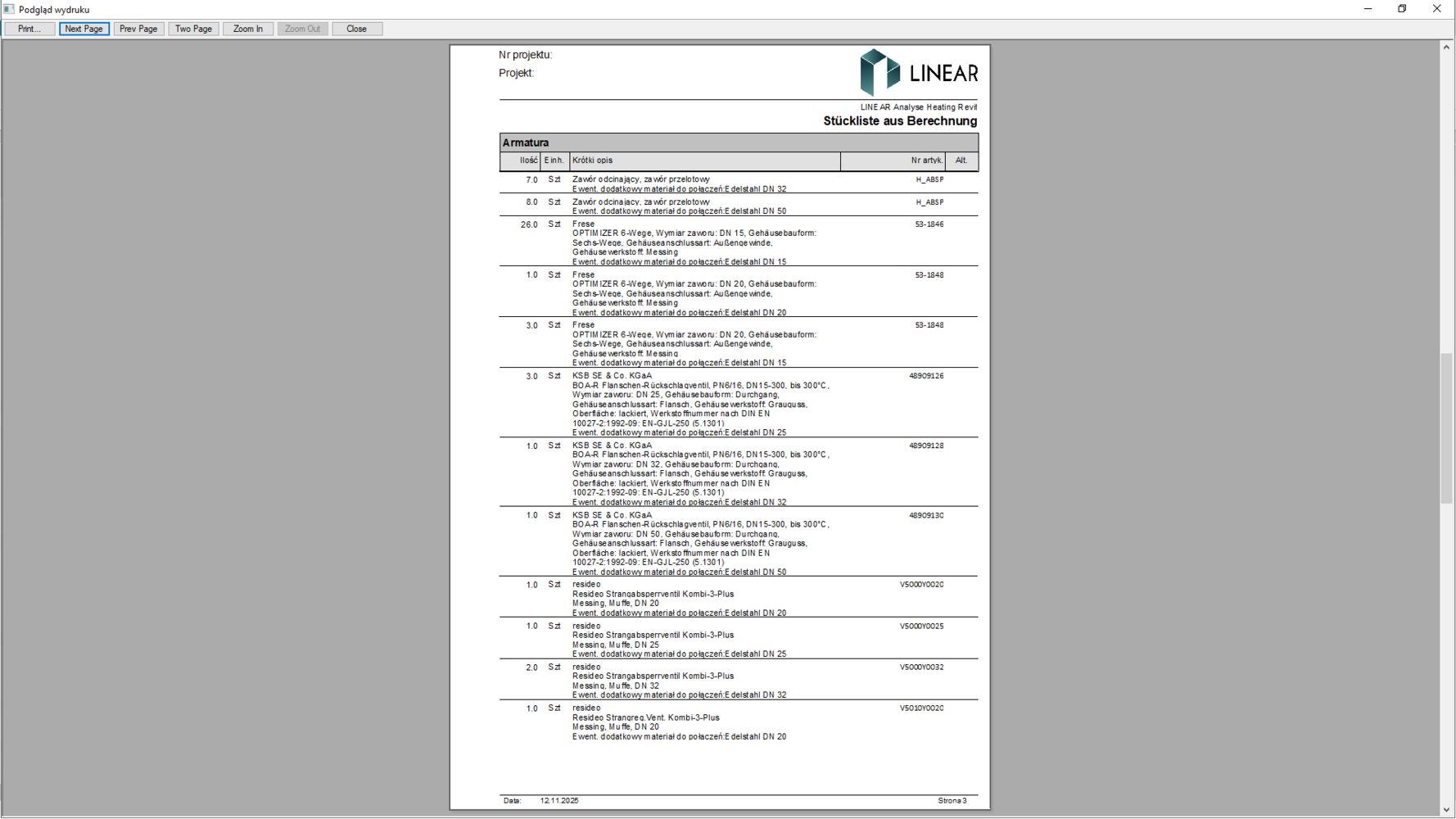

• Zoptymalizowane określenie materiałów i opracowanie planu dostosowanego do warunków panujących na placu budowy

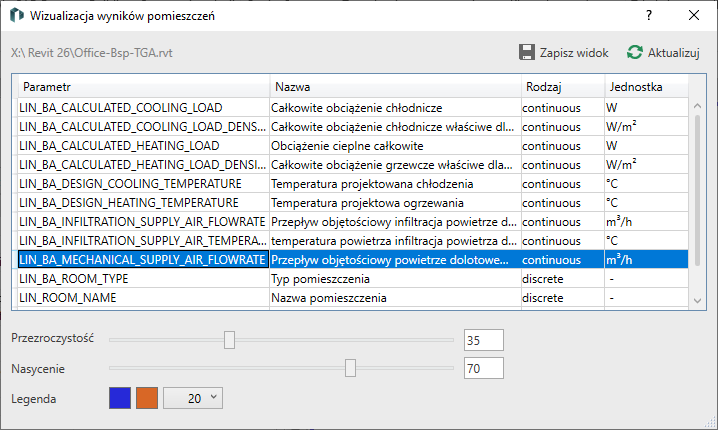

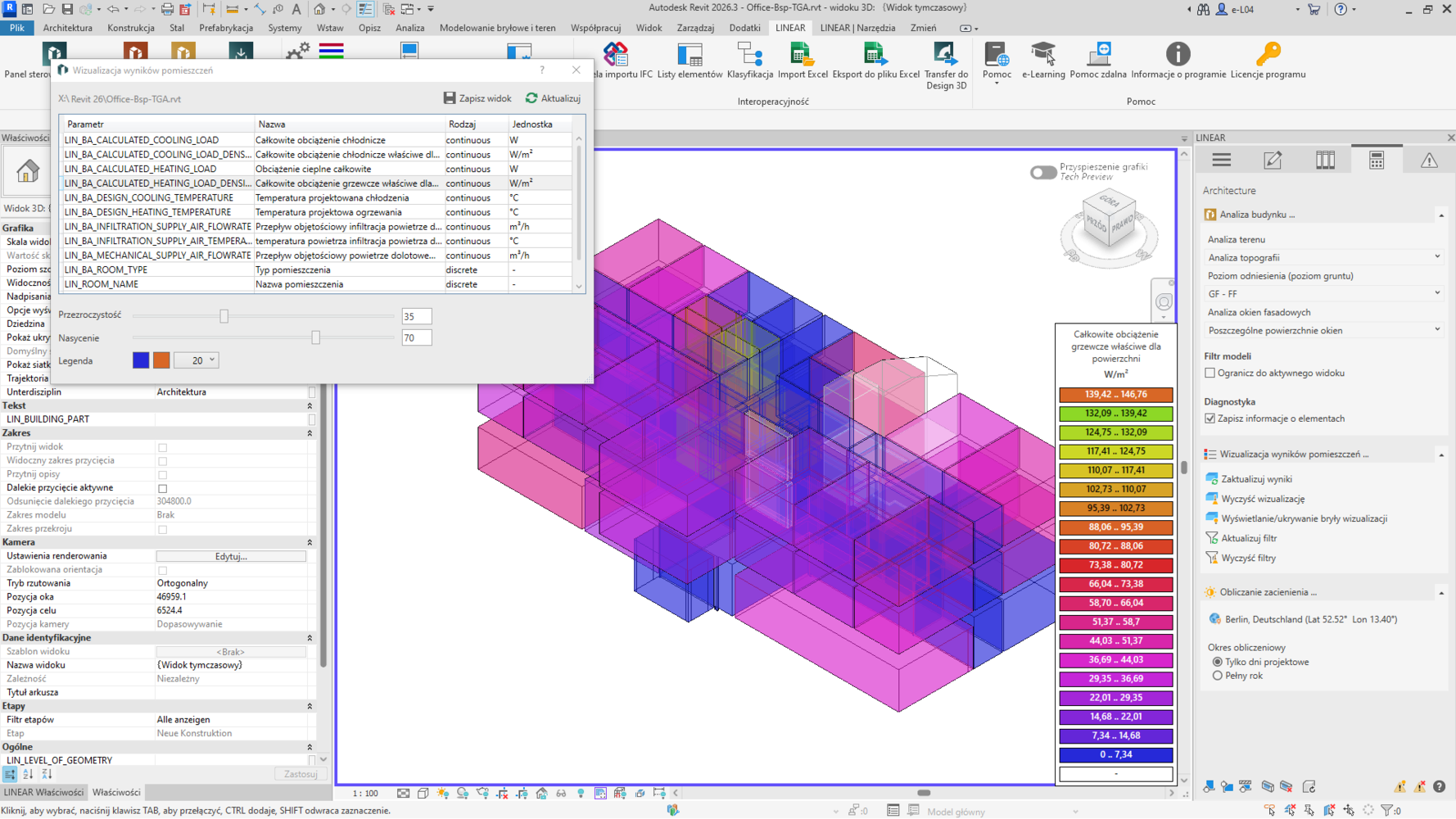

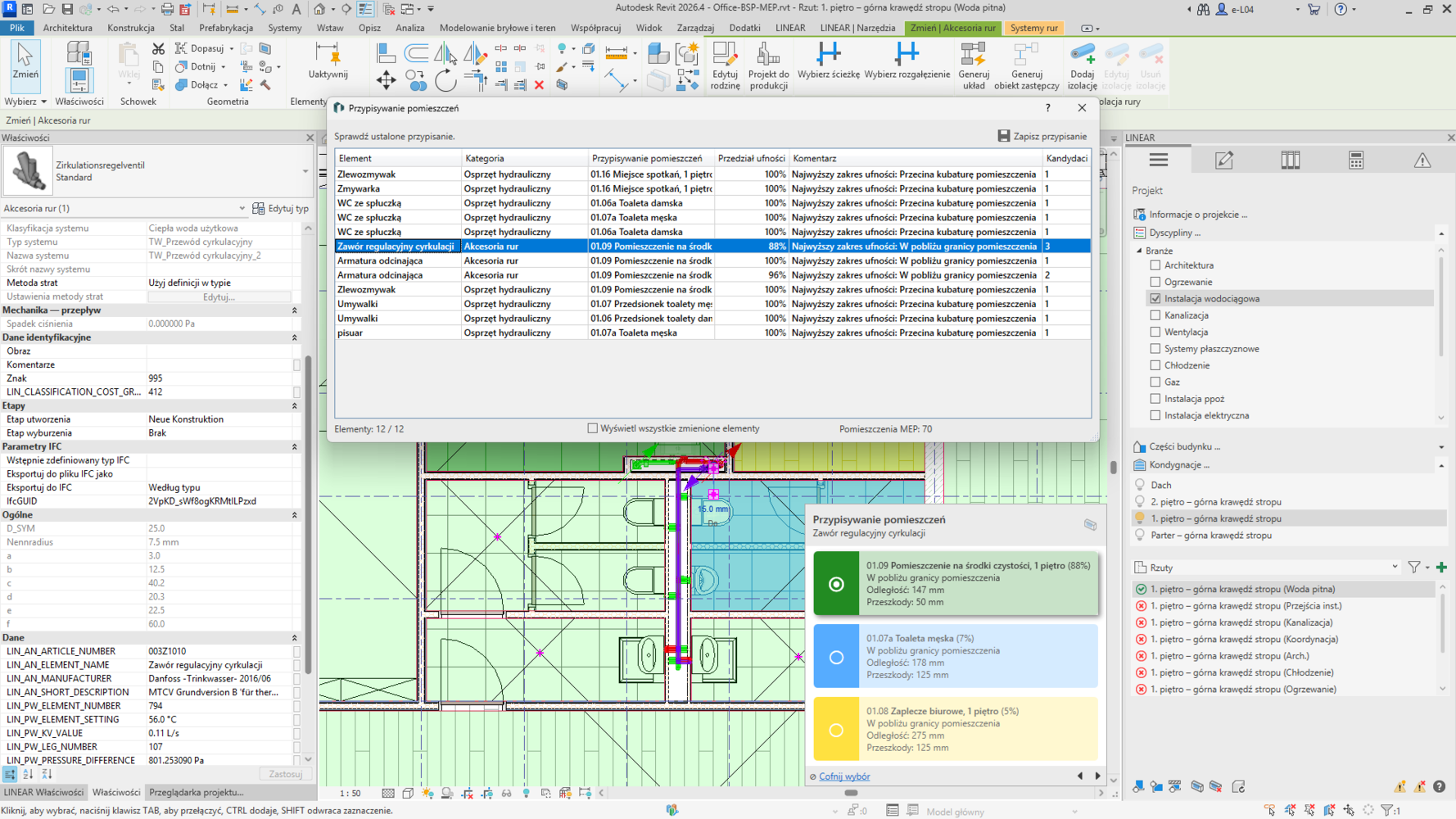

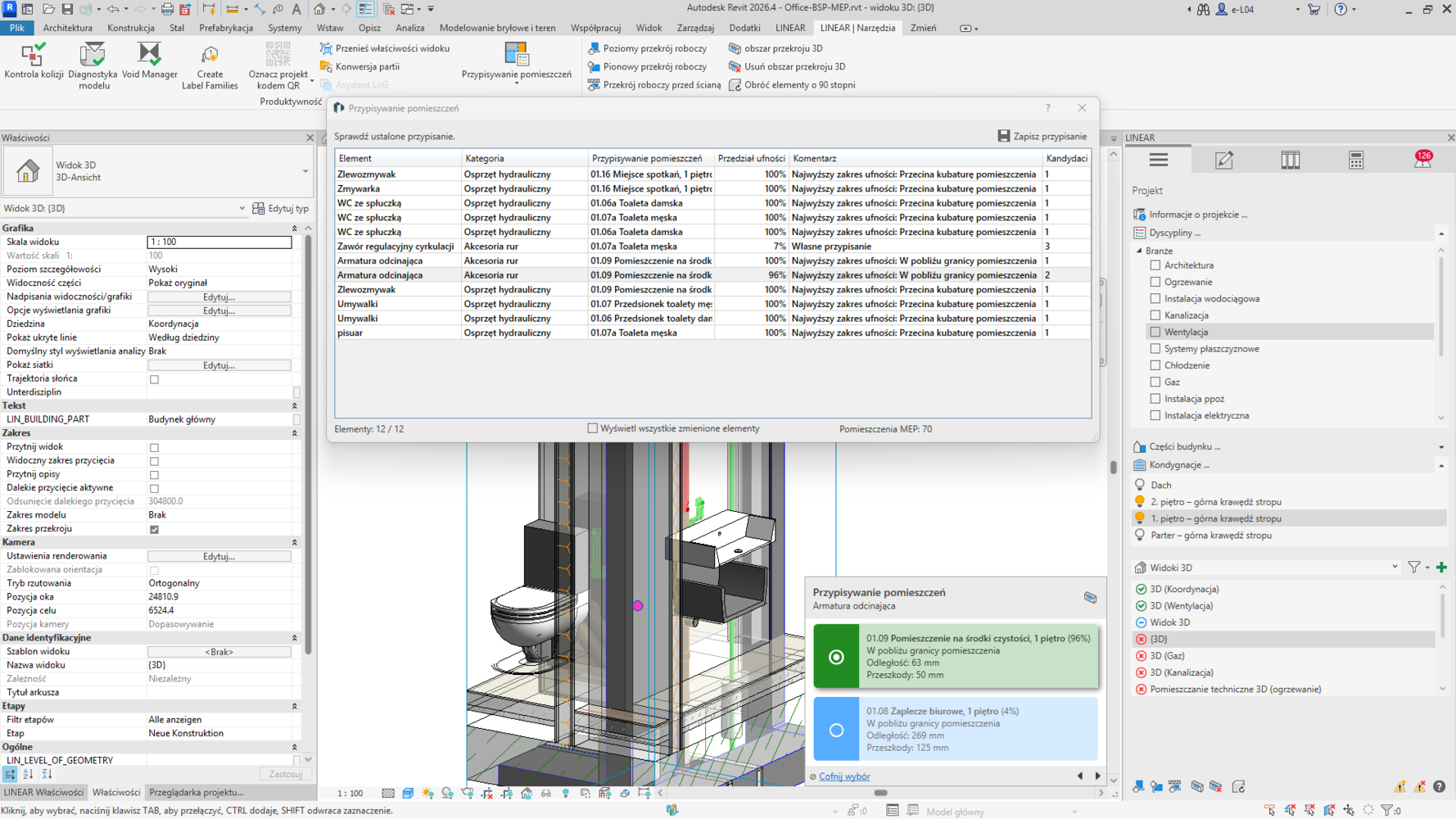

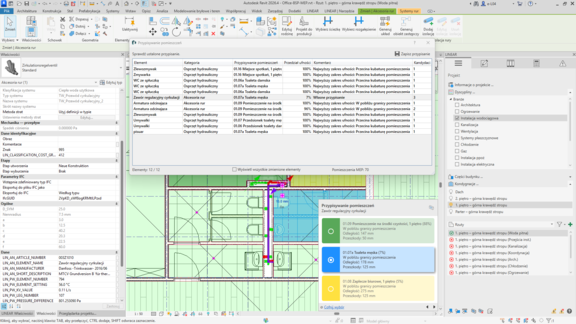

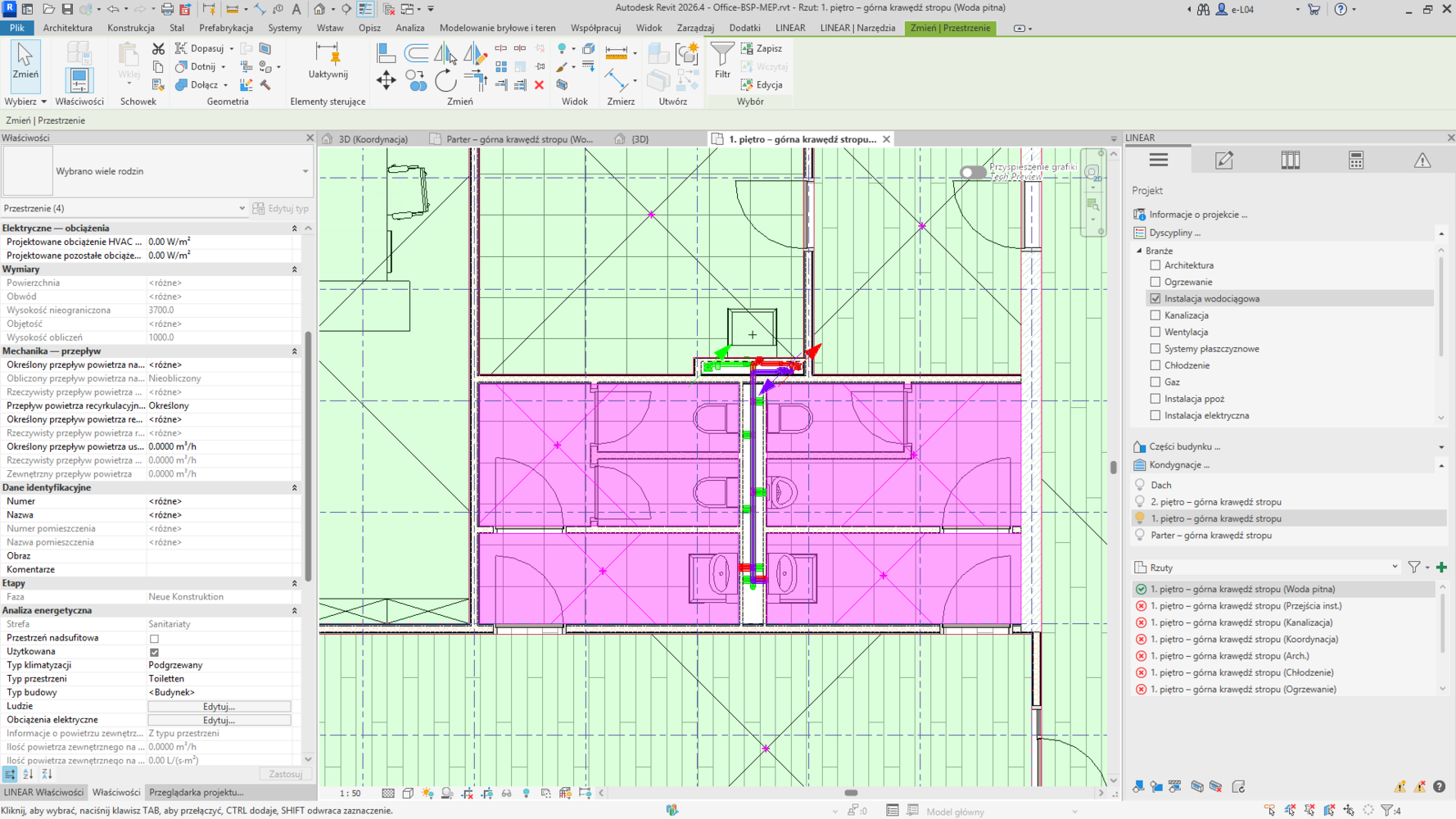

W projektach z zakresu instalacji, a zwłaszcza w projektach BIM, jednoznaczne przyporządkowanie elementów do pomieszczeń ma kluczowe znaczenie – na przykład dla planu montażu, konserwacji, zarządzania obiektem czy przetargów. Dzięki nowej funkcji przypisywania pomieszczeń zawsze masz wszystko pod kontrolą.

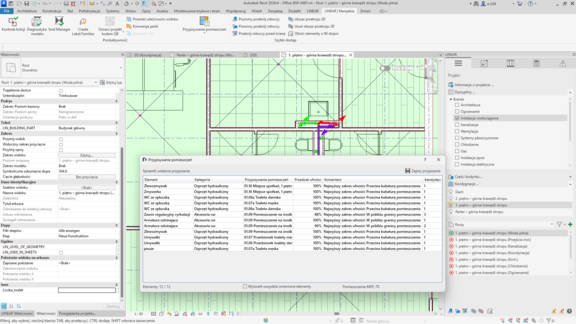

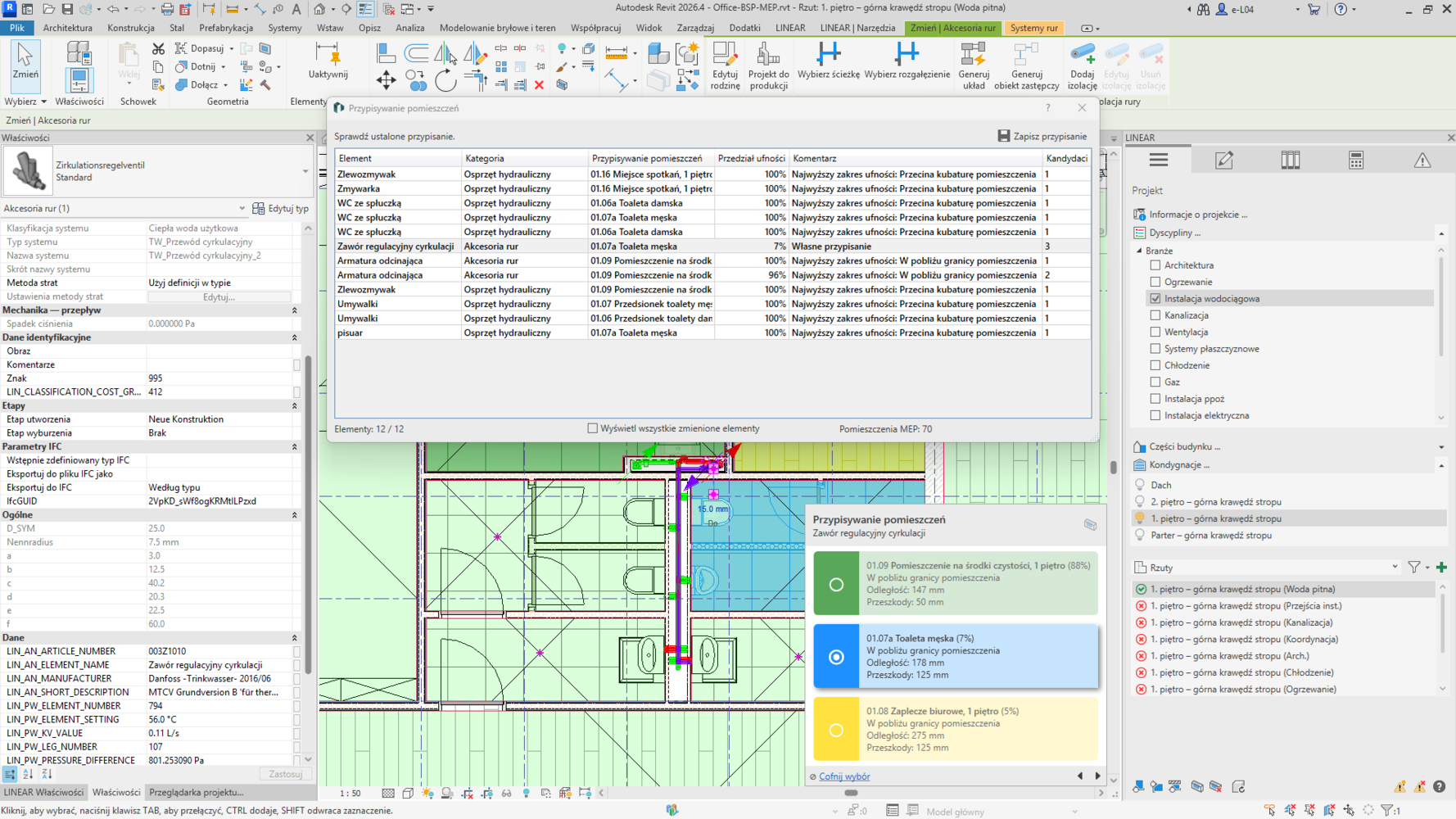

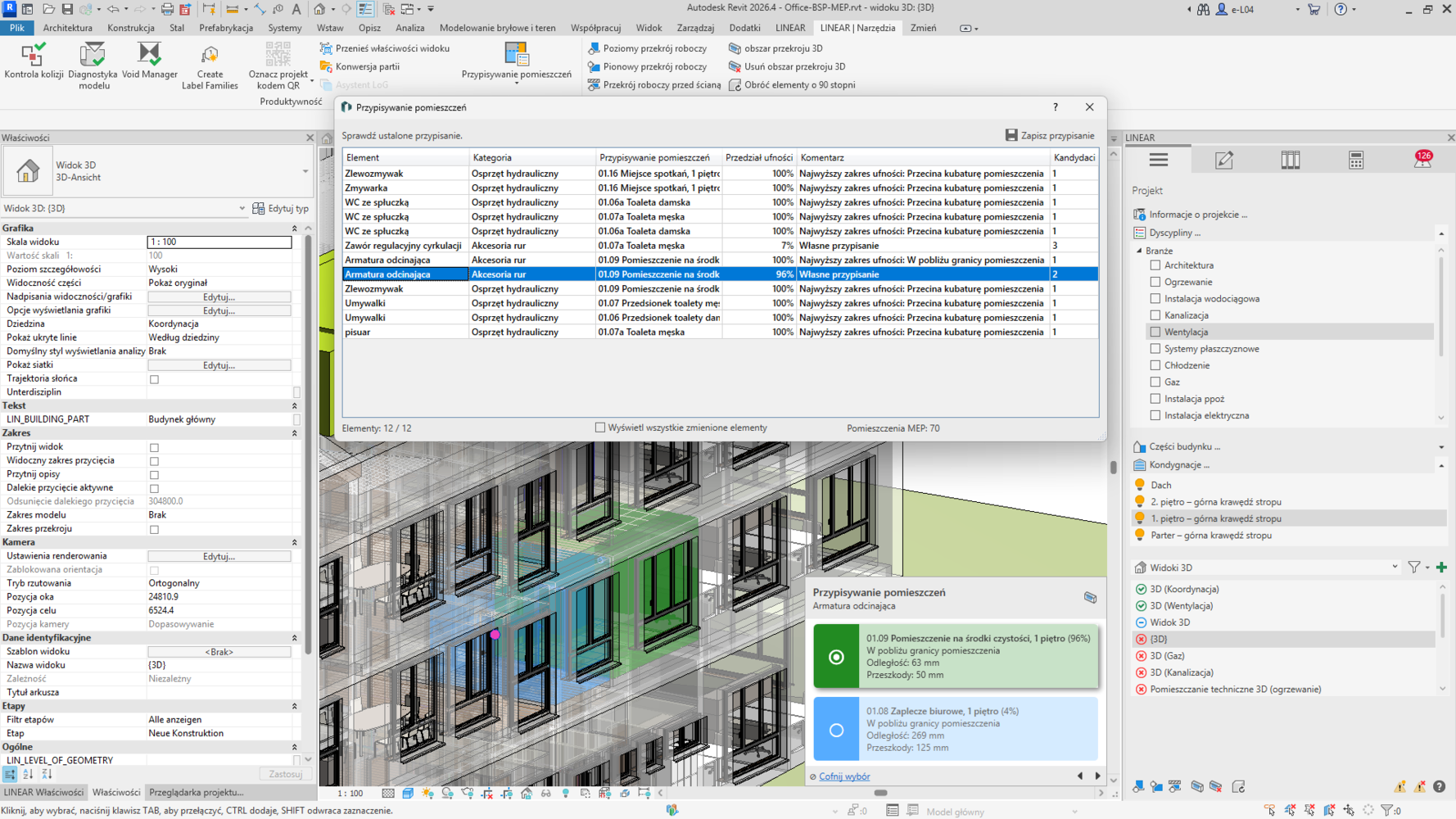

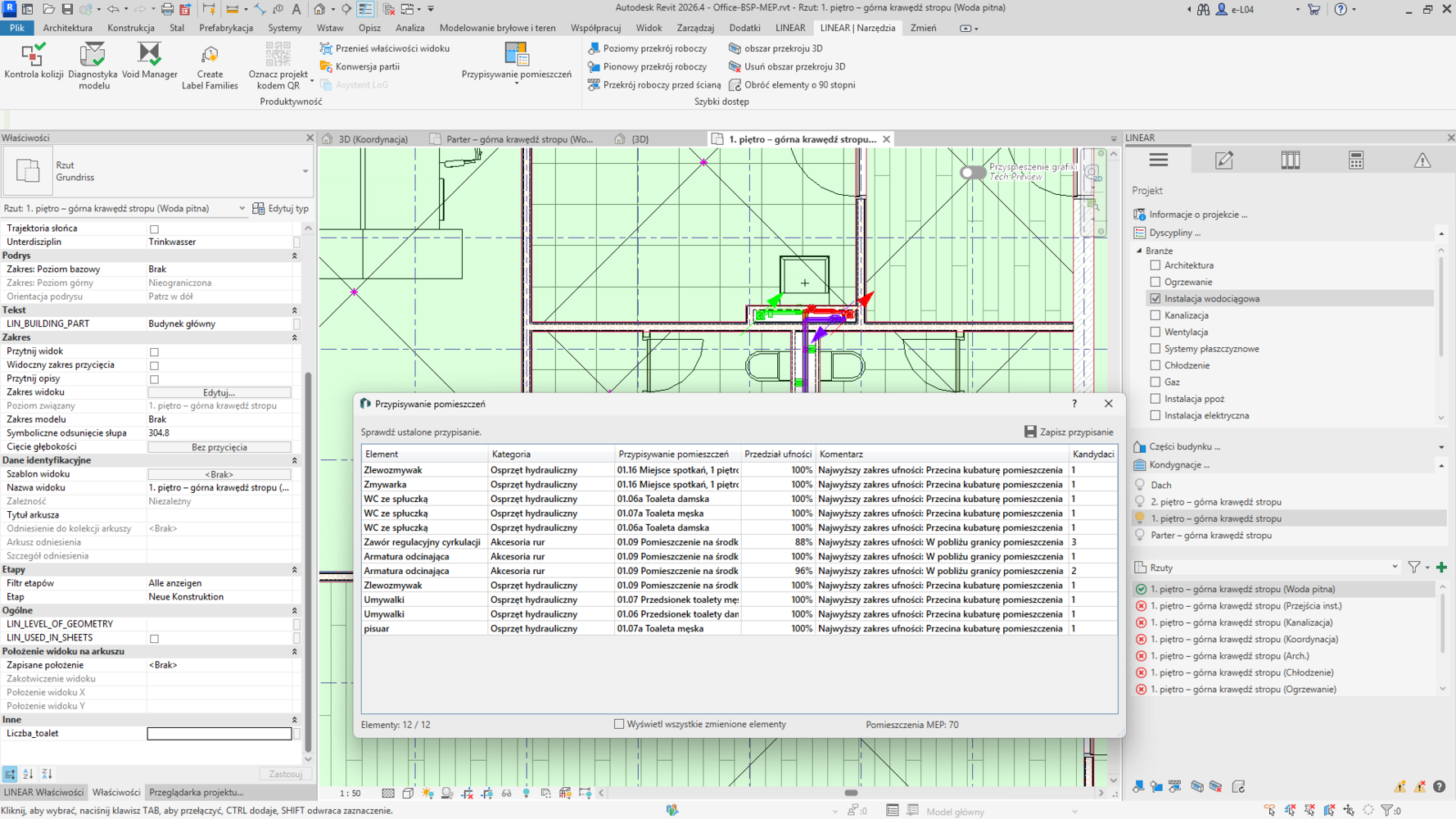

Ta funkcja automatycznie  przypisuje elementy w modelu do odpowiednich pomieszczeń i pokazuje prawdopodobieństwo ich prawidłowego przypisania. W ten sposób można od razu rozpoznać, czy elementy konstrukcyjne przecinają kilka pomieszczeń MEP lub znajdują się w bezpośrednim sąsiedztwie kilku pomieszczeń.

Dzięki intuicyjnej wizualizacji kolorystycznej można wygodnie sprawdzić przyporządkowanie i wprowadzić w nim konkretne zmiany. Ułatwia to w szczególności uporządkowane planowanie dostępu do prac konserwacyjnych, otworów rewizyjnych lub późniejsze wykorzystanie w zarządzaniu obiektami.

Ustalone przyporządkowania można następnie wykorzystać w konkretnych celach – na przykład do ustrukturyzowanej analizy list elementów według pomieszczeń lub do generowania kodów elementów w programie Revit.

Najważniejsze cechy:

• Automatyczna analiza rozmieszczenia elementów konstrukcyjnych w przestrzeni
• Kolorowa wizualizacja umożliwiająca szybką i jednoznaczną identyfikację
• Idealna podstawa do tworzenia list komponentów, kodów komponentów i uporządkowanych raportów

Dowiedz się więcej…

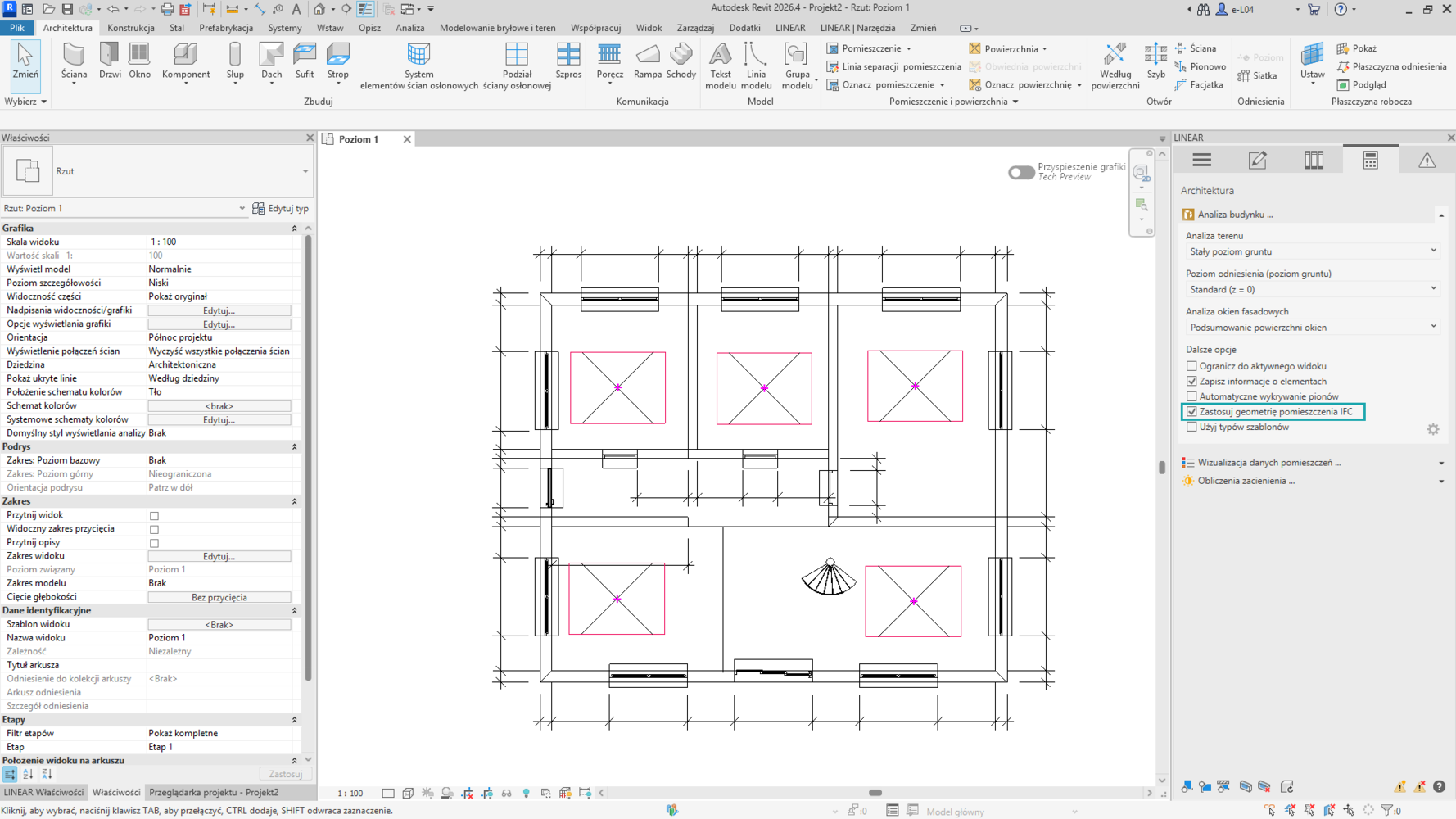

W praktyce często trudno jest precyzyjnie umieścić przestrzenie MEP w podłączonym modelu IFC. Jeśli w przestrzeni MEP brakuje prawidłowej geometrii pomieszczenia, może to znacznie utrudnić modelowanie budynku i dalsze procesy obliczeniowe.

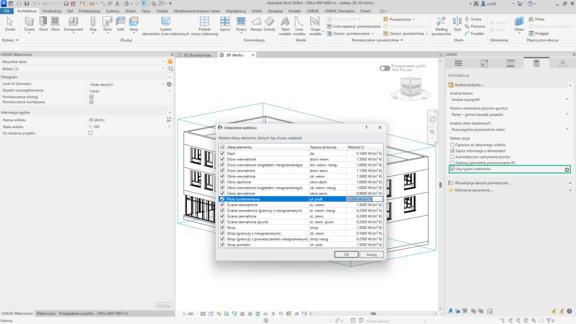

Dzięki nowej funkcji można alternatywnie uzyskać bezpośredni dostęp do geometrii IFC Space. Pomieszczenie jest przy tym pobierane bezpośrednio ze struktury IFC – bez konieczności ręcznego umieszczania pomieszczenia MEP w modelu.

Dzięki temu cały proces pracy w IFC staje się znacznie bardziej niezawodny, a typowe słabe punkty niekompletnych modeli architektonicznych można skutecznie wyeliminować. Szczególnie w projektach OpenBIM nakład pracy związany z przygotowaniem modelu ulega znacznemu zmniejszeniu.

Najważniejsze cechy:

• Wykorzystanie geometrii IFC Space jako alternatywnej przestrzeni analitycznej
• Brak potrzeby ręcznego przypisywania pomieszczeń MEP
• Bardziej niezawodny proces IFC w przypadku niekompletnych modeli architektonicznych
• Mniej wysiłku przy rejestracji budynków
• Lepsza zgodność z OpenBIM

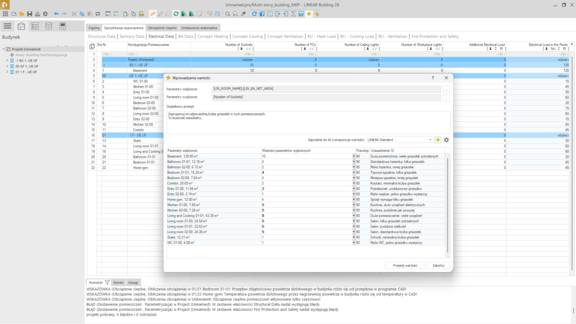

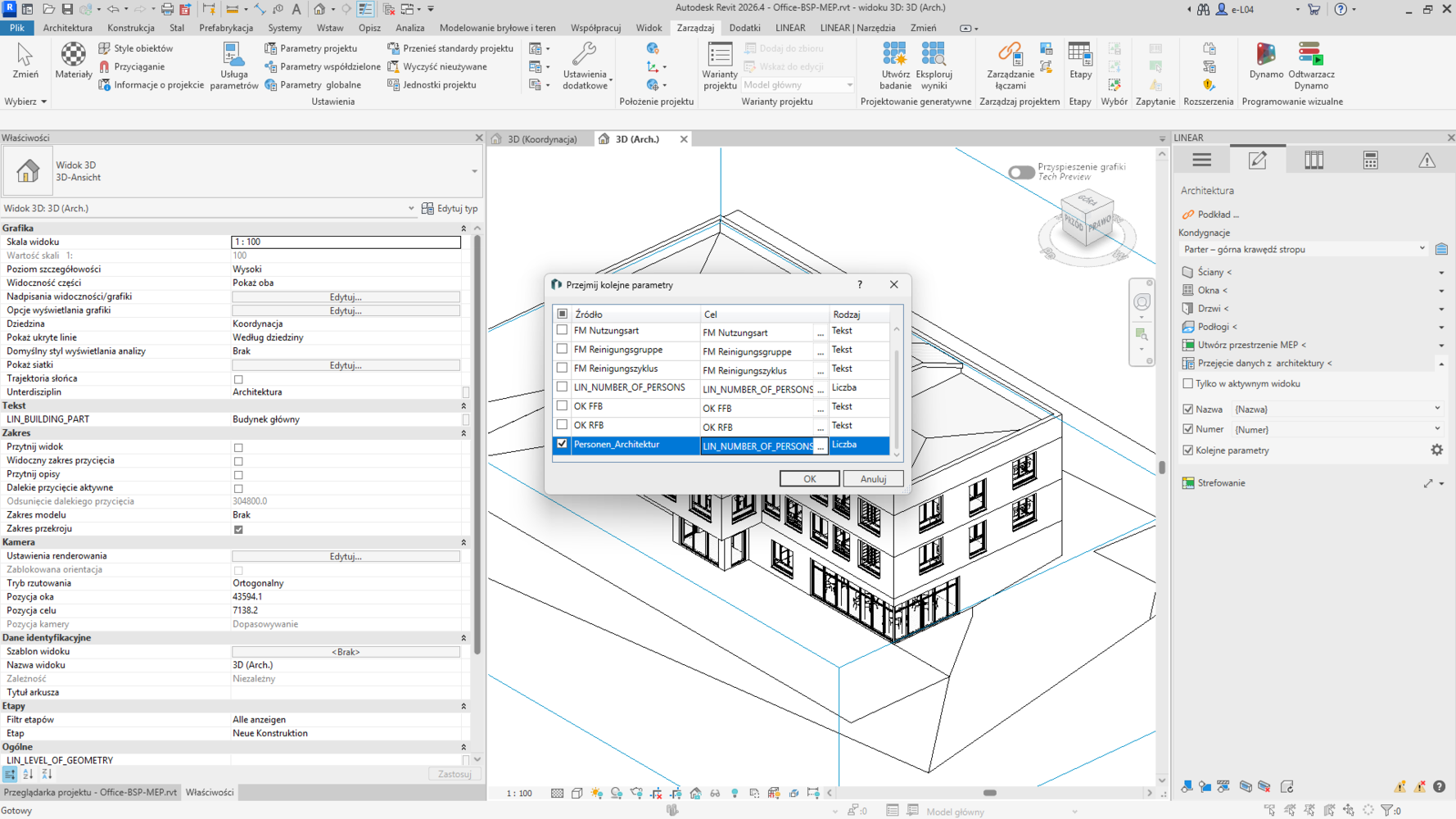

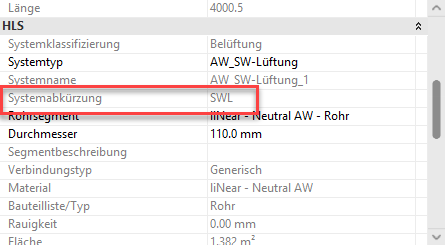

Podwójne wprowadzanie danych między modelami architektonicznymi a modelami instalacji często powoduje niespójności. Dzięki nowemu mapowaniu parametrów dla parametrów współdzielonych można w sposób ukierunkowany i uporządkowany przenosić istotne informacje. W ten sposób dane zawarte już w modelu architektonicznym, które są istotne dla Państwa projektu, są przenoszone do projektu instalacji. Przenoszenie danych z przestrzeni architektonicznych staje się dzięki temu wygodniejsze, pozwala zaoszczędzić czas i pozwala uniknąć powielania parametrów.

Najważniejsze cechy:

• Przyporządkowanie wspólnych parametrów między modelami architektonicznymi a modelami instalacji technicznych
• Ograniczenie zbędnych parametrów
• Szybsze i bardziej spójne przenoszenie danych

Dowiedz się więcej…

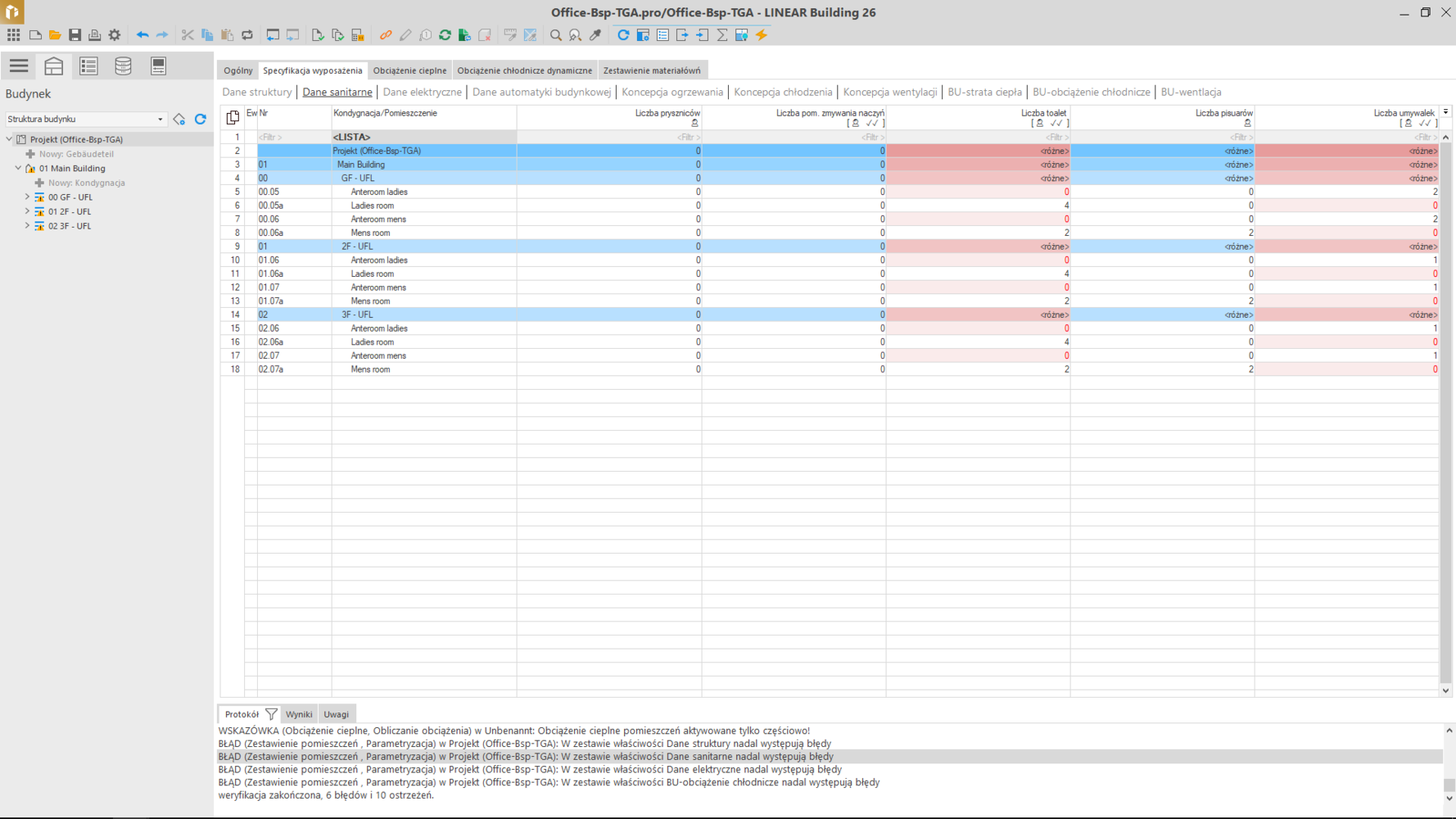

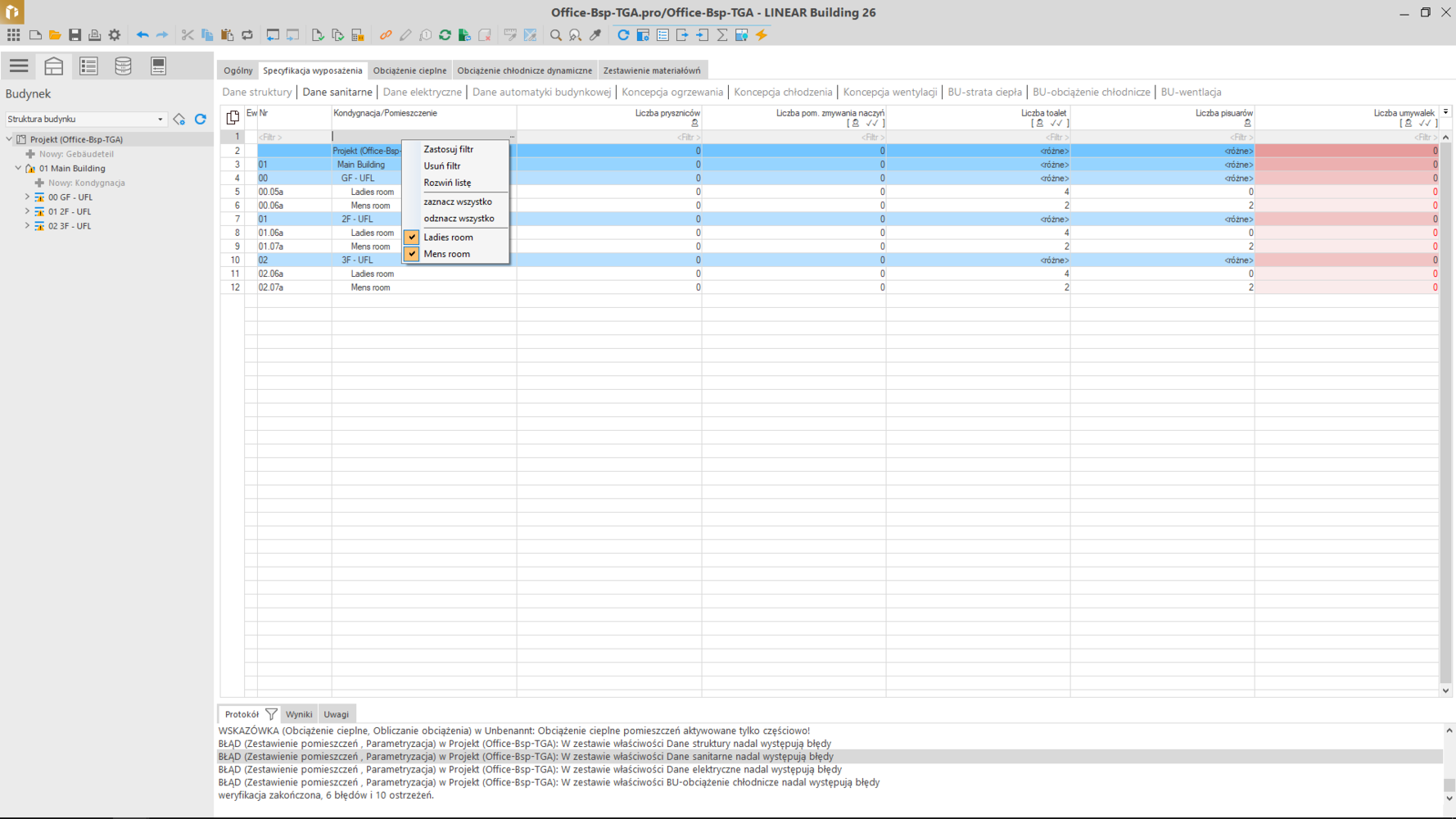

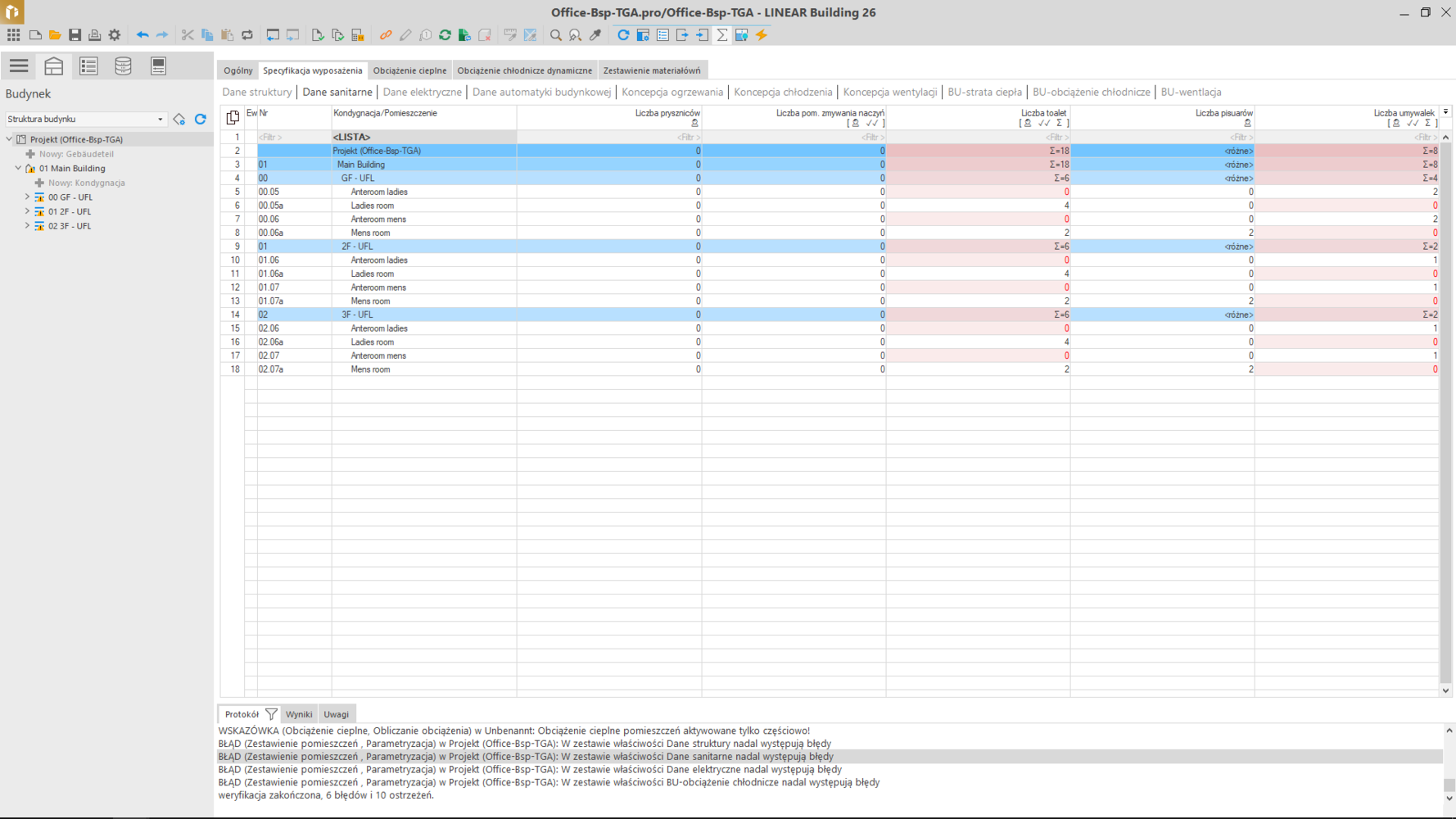

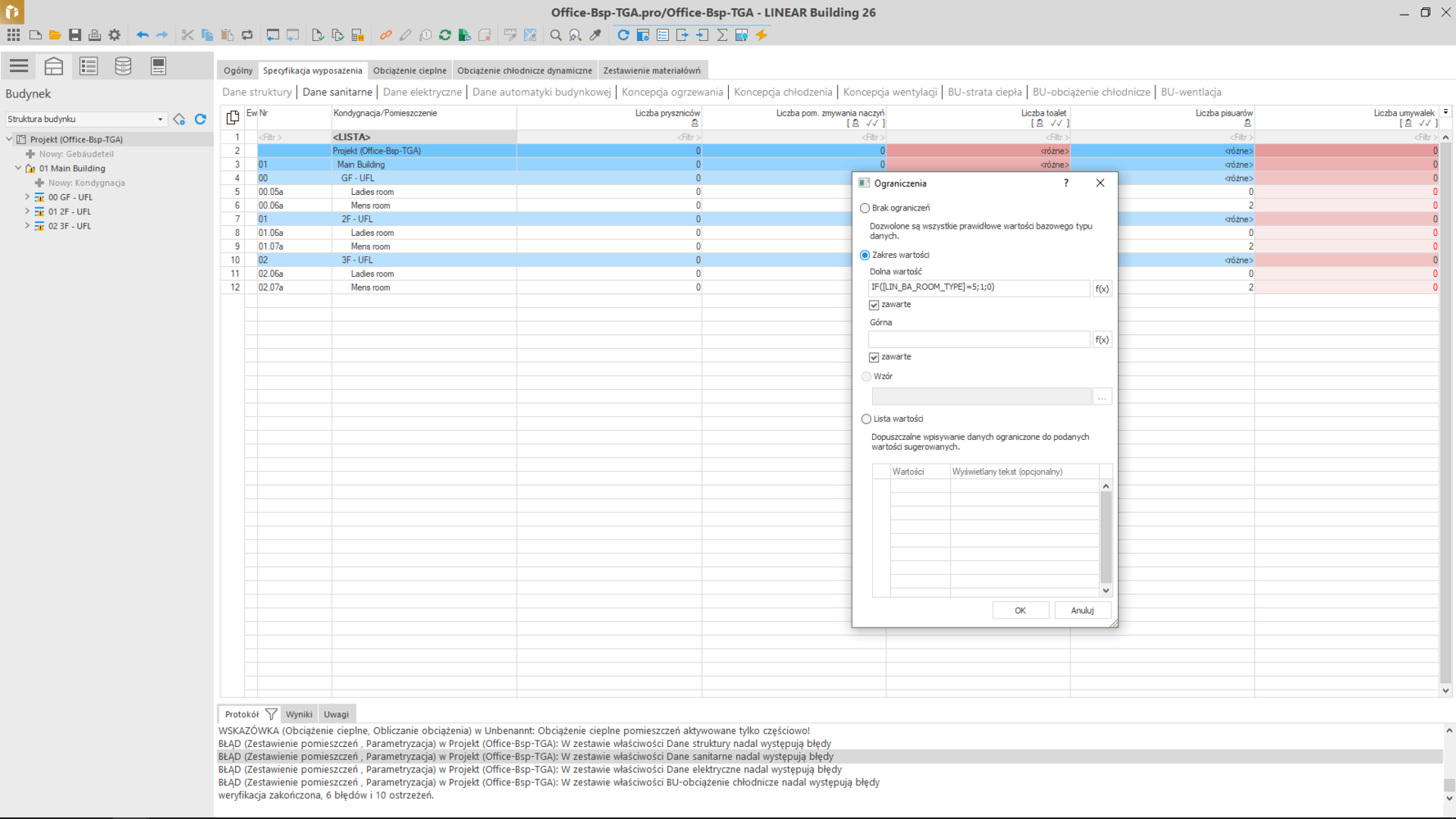

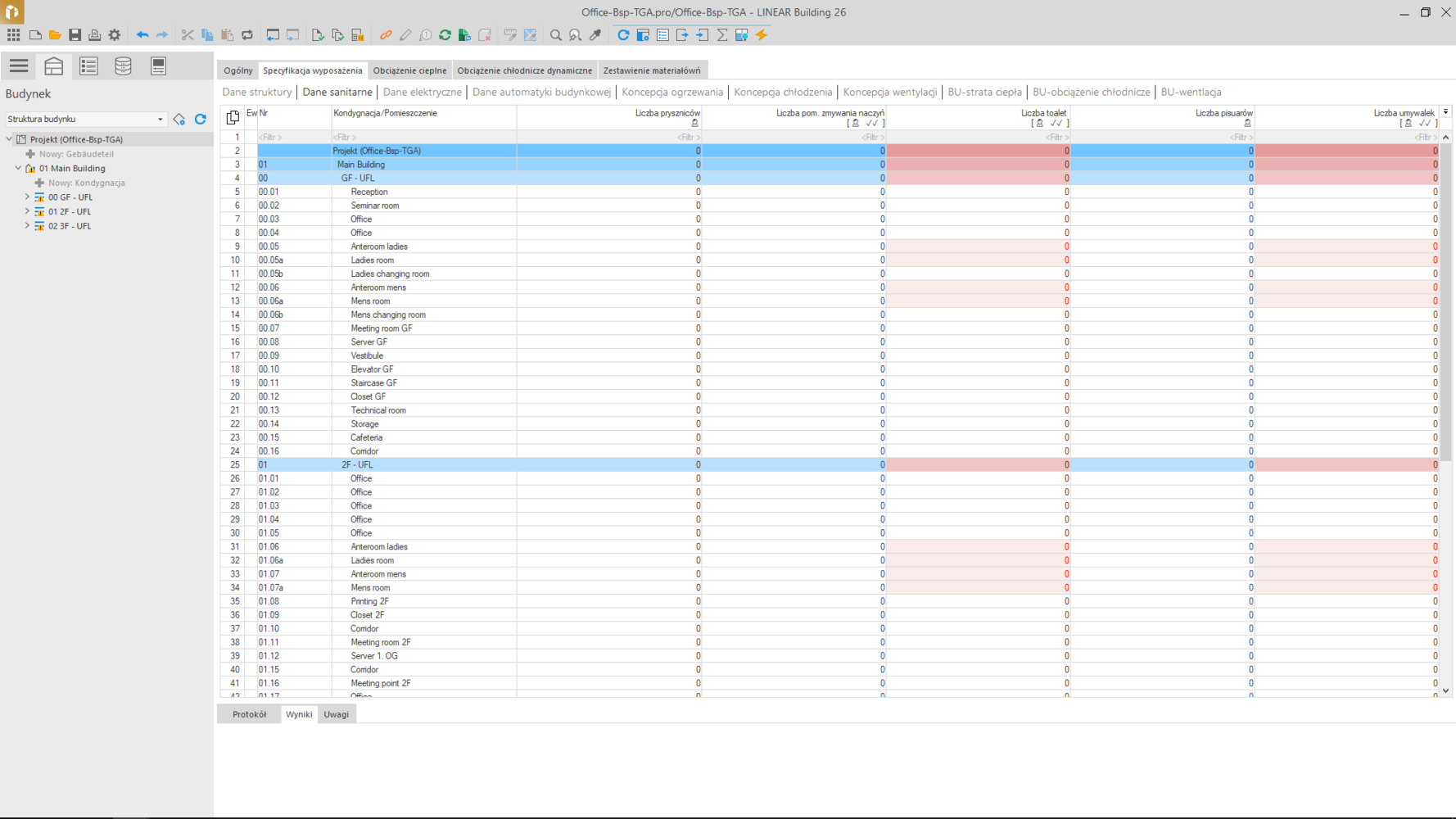

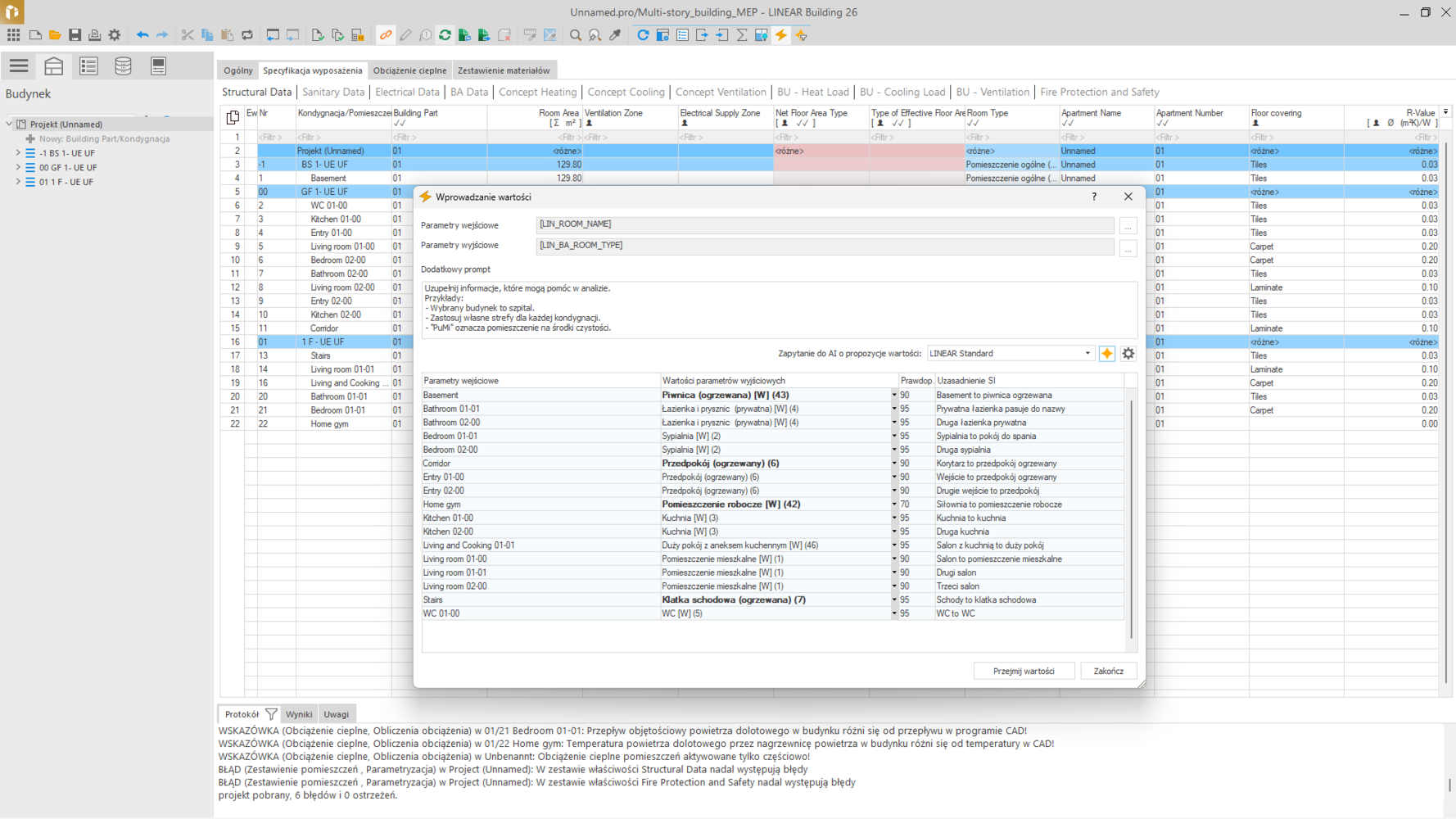

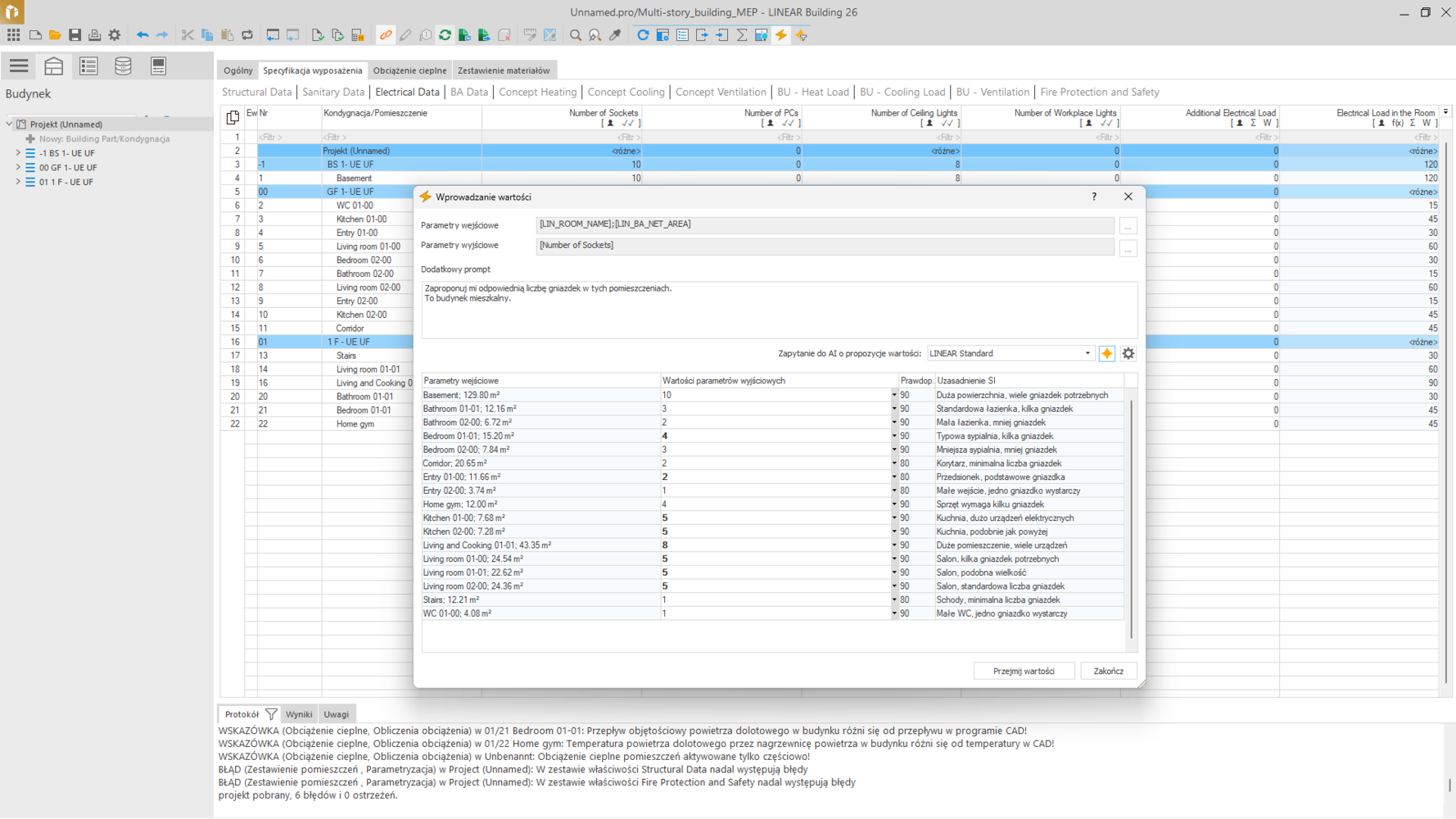

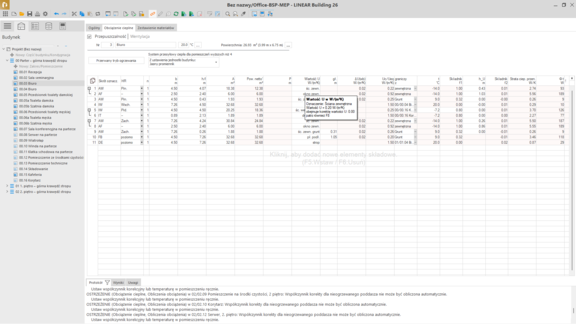

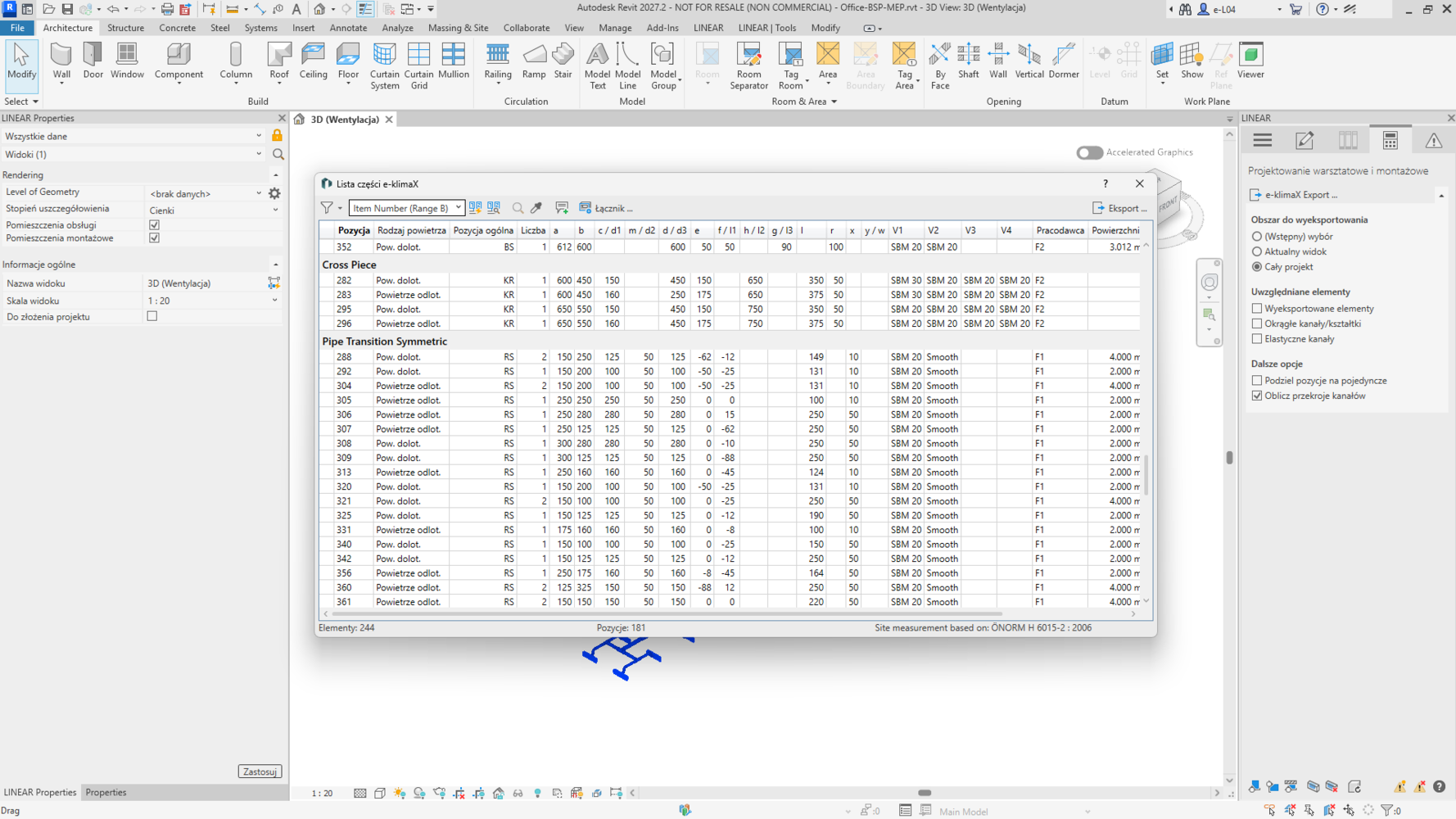

W wersji 26.1 wymiana danych między programem LINEAR Building a arkuszami kalkulacyjnymi Excel została znacznie rozszerzona i stała się bardziej elastyczna.

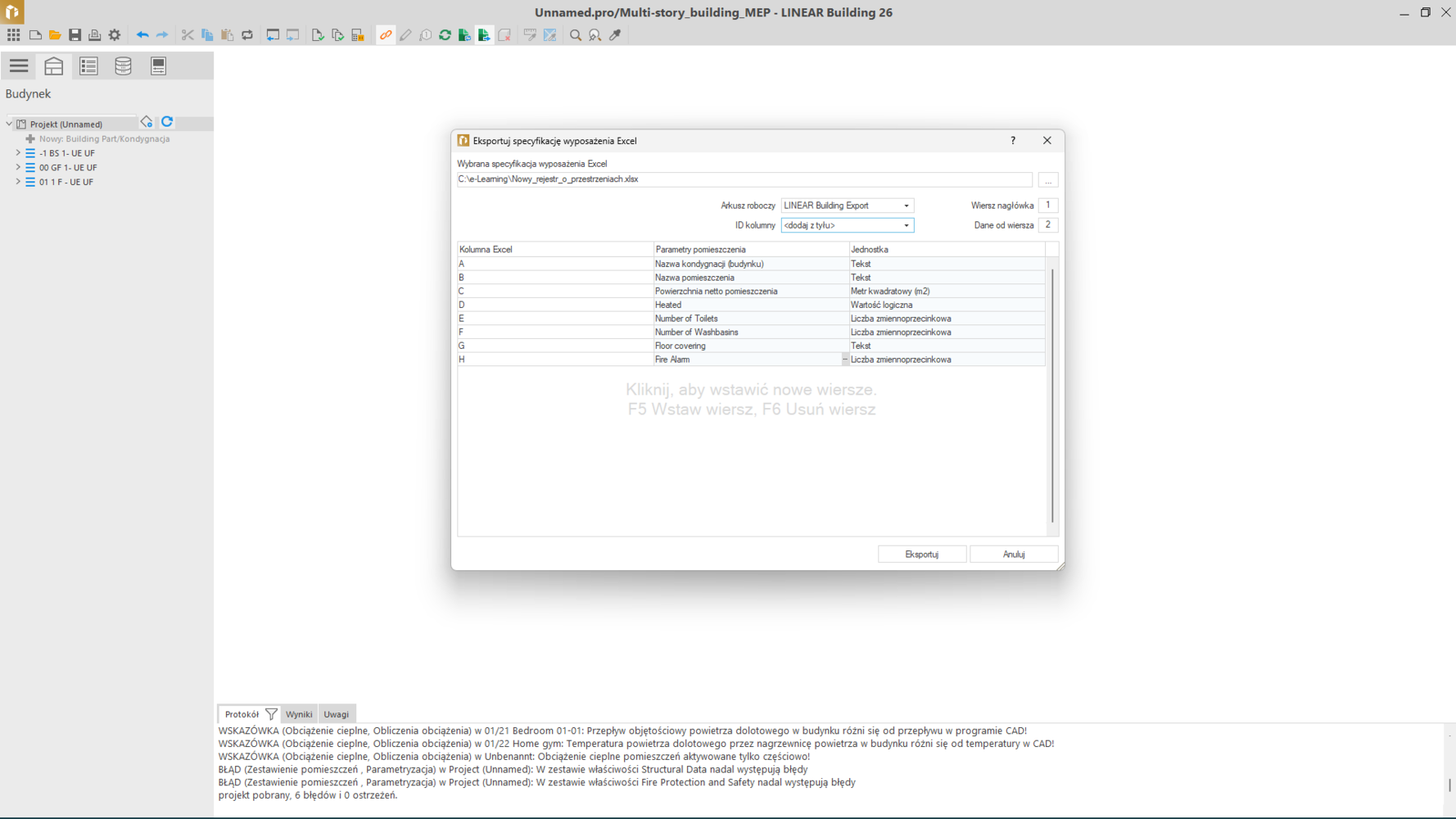

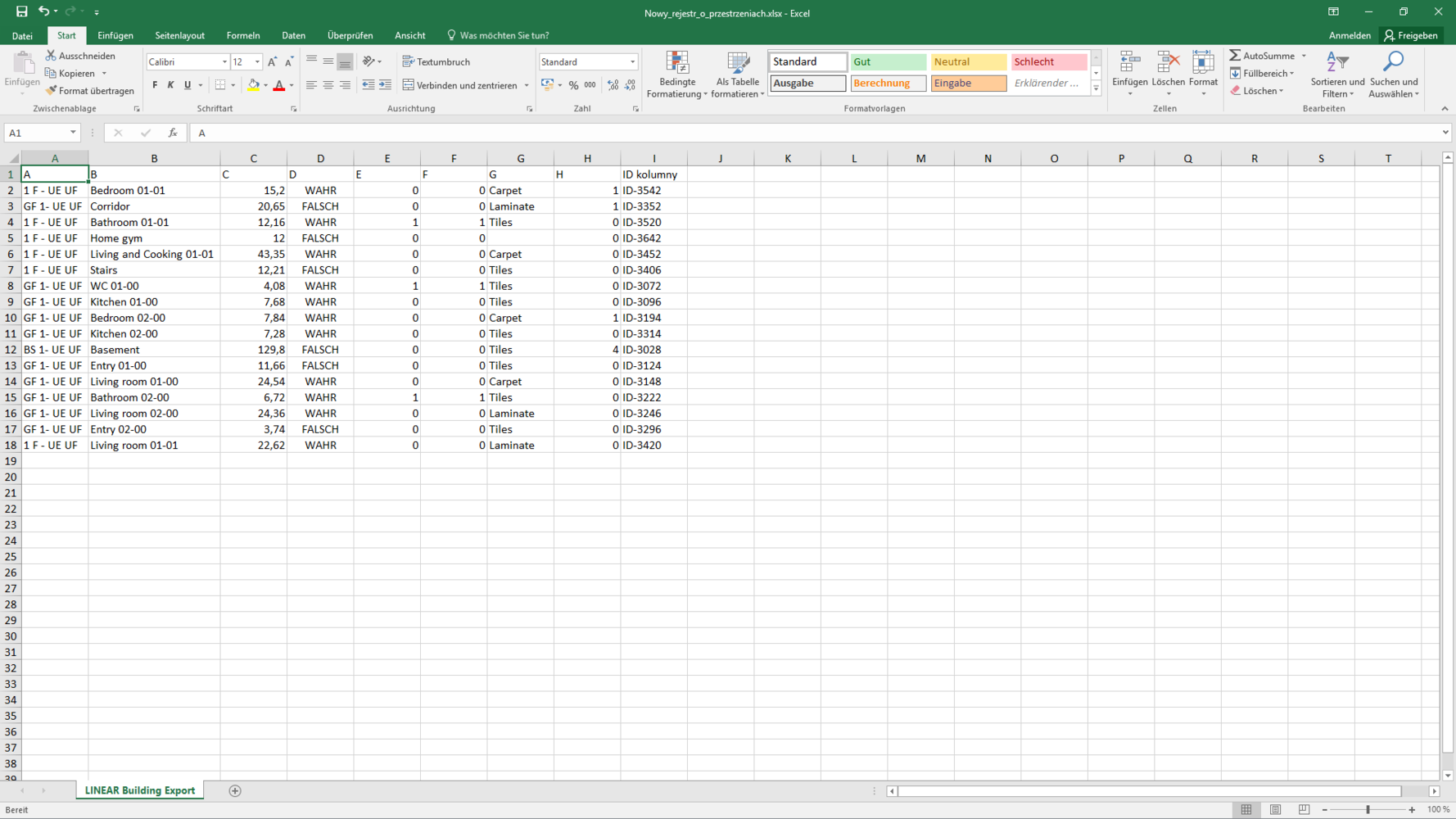

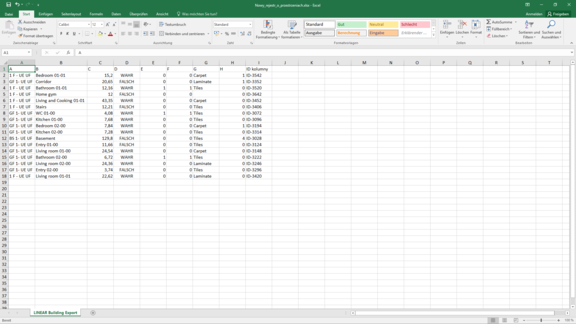

Nowy przycisk eksportu umożliwia bezpośrednie wyeksportowanie rejestru pomieszczeń do pliku Excel – szybko, w uporządkowany sposób i bez dodatkowych czynności pośrednich. Ponadto możliwe jest teraz bezpośrednie połączenie projektu w programie LINEAR Building z plikiem Excel.

Dzięki temu dane można elastycznie synchronizować w obu kierunkach. Ogranicza się ręczne przenoszenie danych i podwójną pracę związaną z aktualizacją, poprawiając jednocześnie spójność danych projektowych.

Najważniejsze cechy

• Bezpośredni eksport zestawienia pomieszczeń do programu Excel
• Synchronizacja dwukierunkowa między LINEAR Building a programem Excel
• Ograniczenie ręcznego wprowadzania danych
• Uporządkowana i wydajna wymiana danych
• Zwiększona spójność danych między systemem Building a arkuszami kalkulacyjnymi Excel

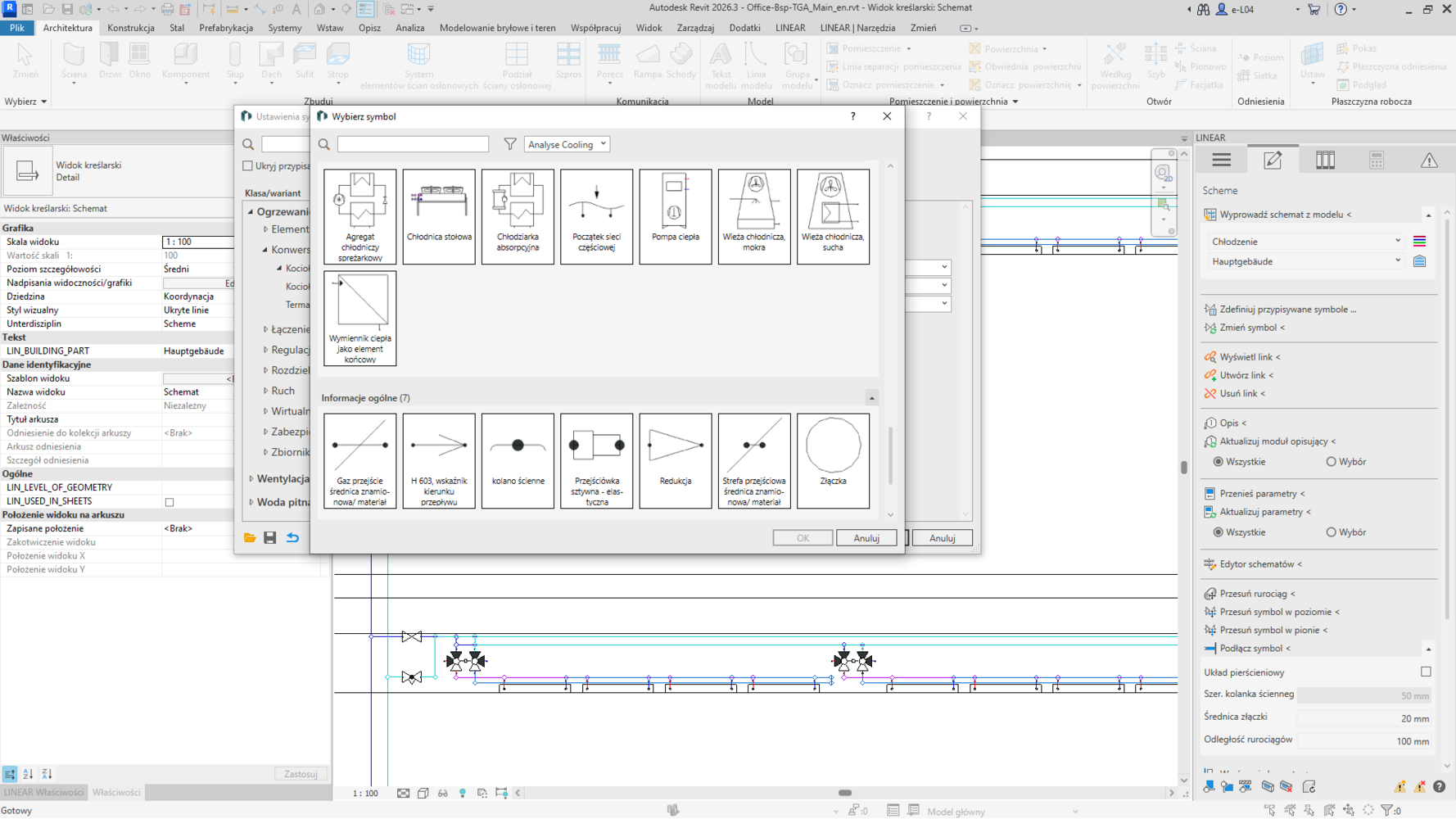

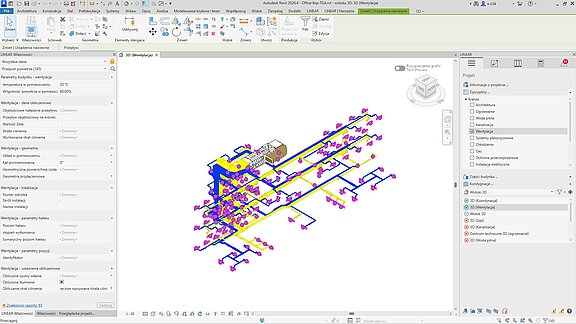

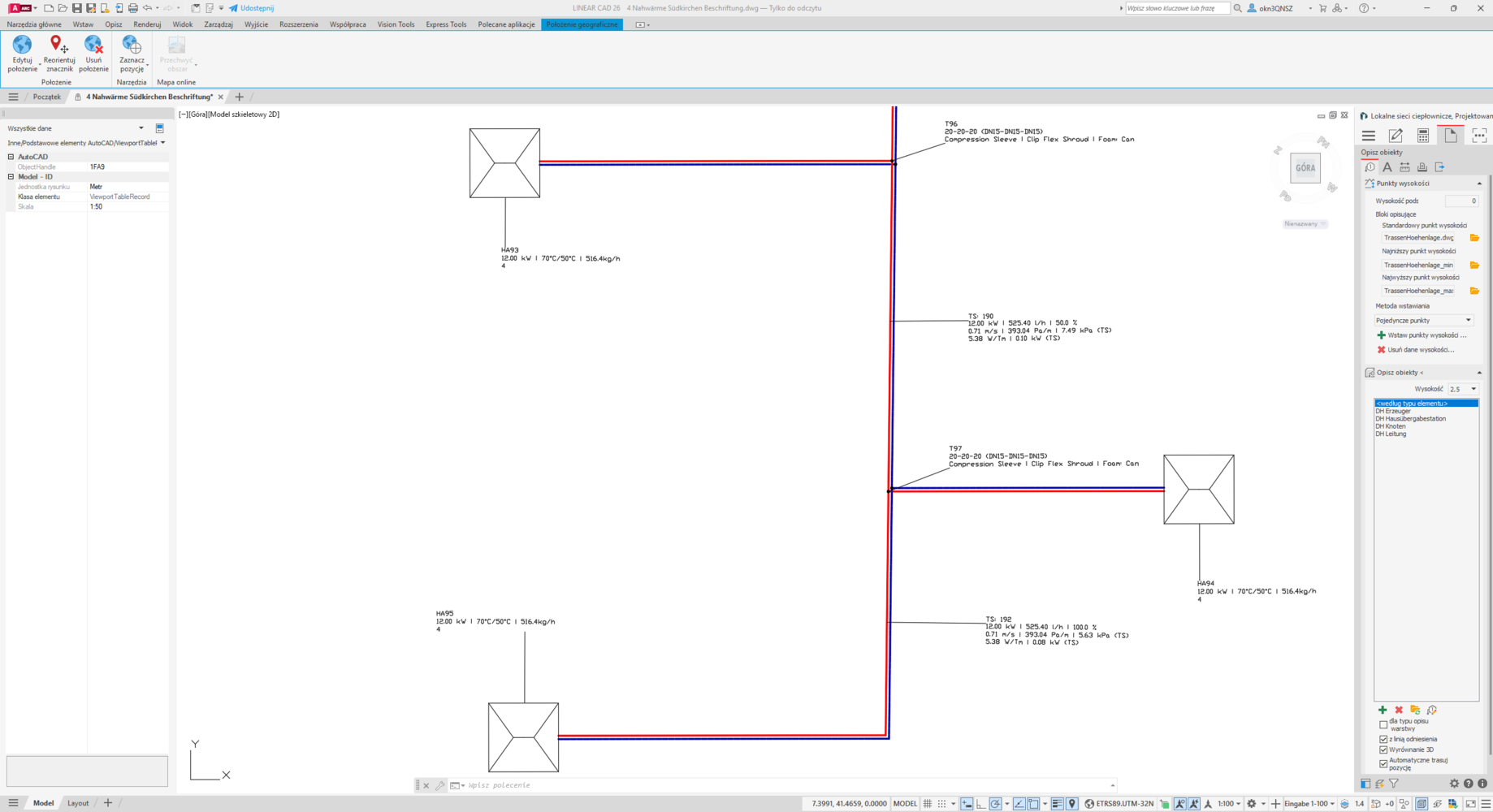

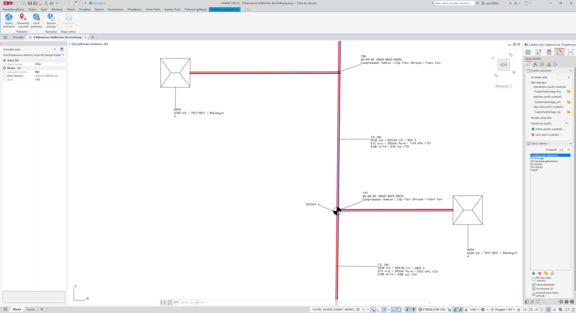

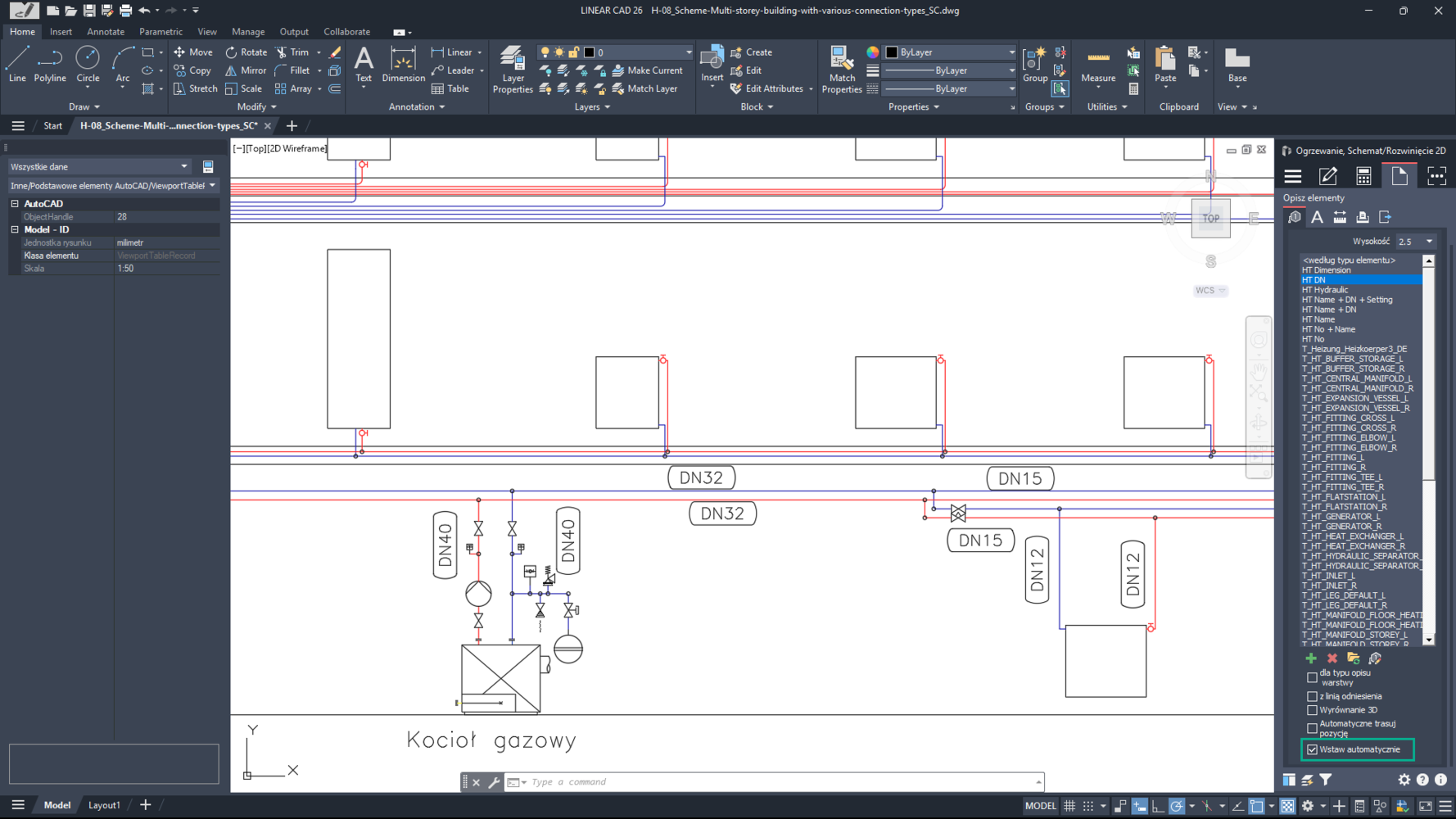

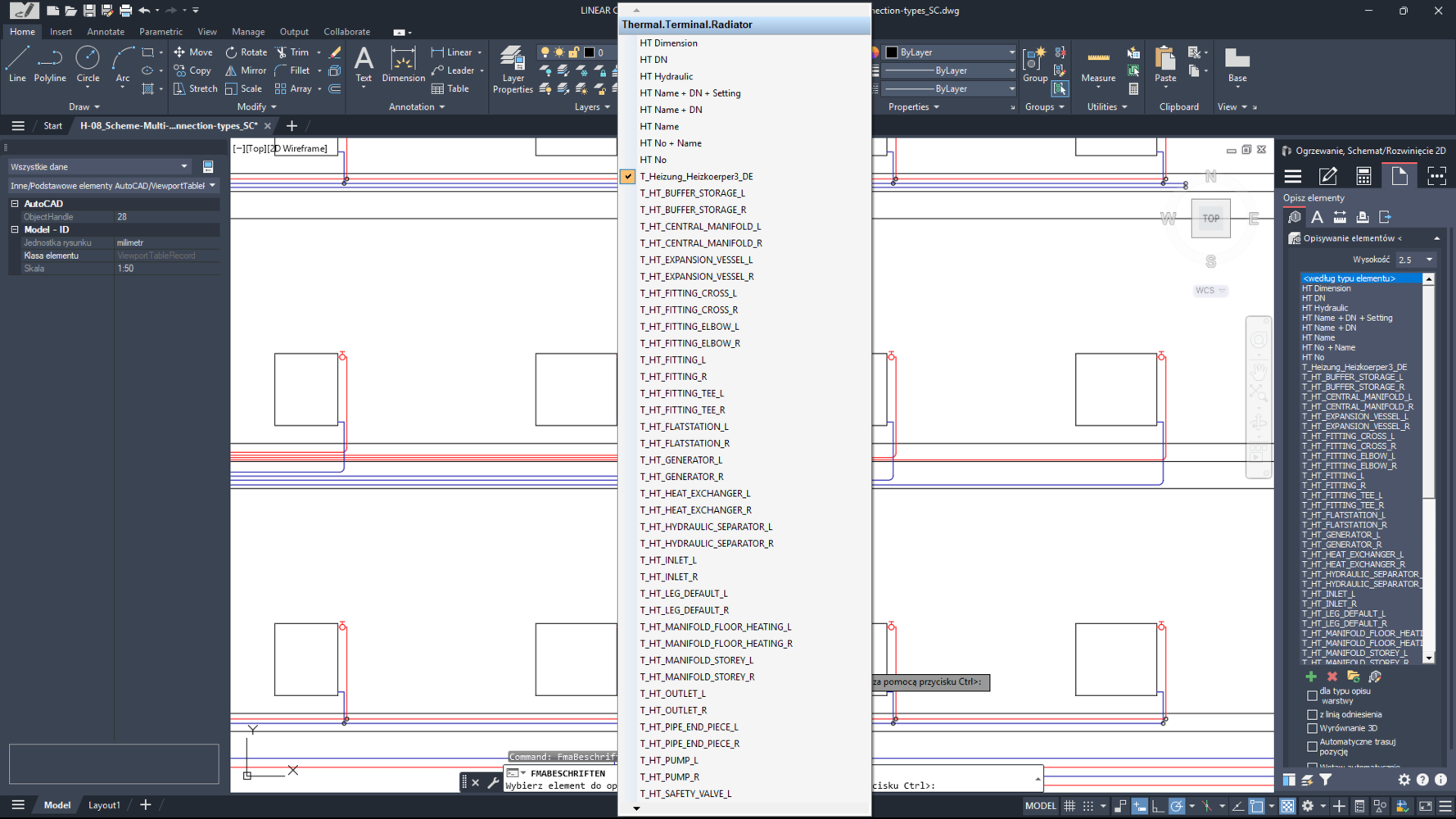

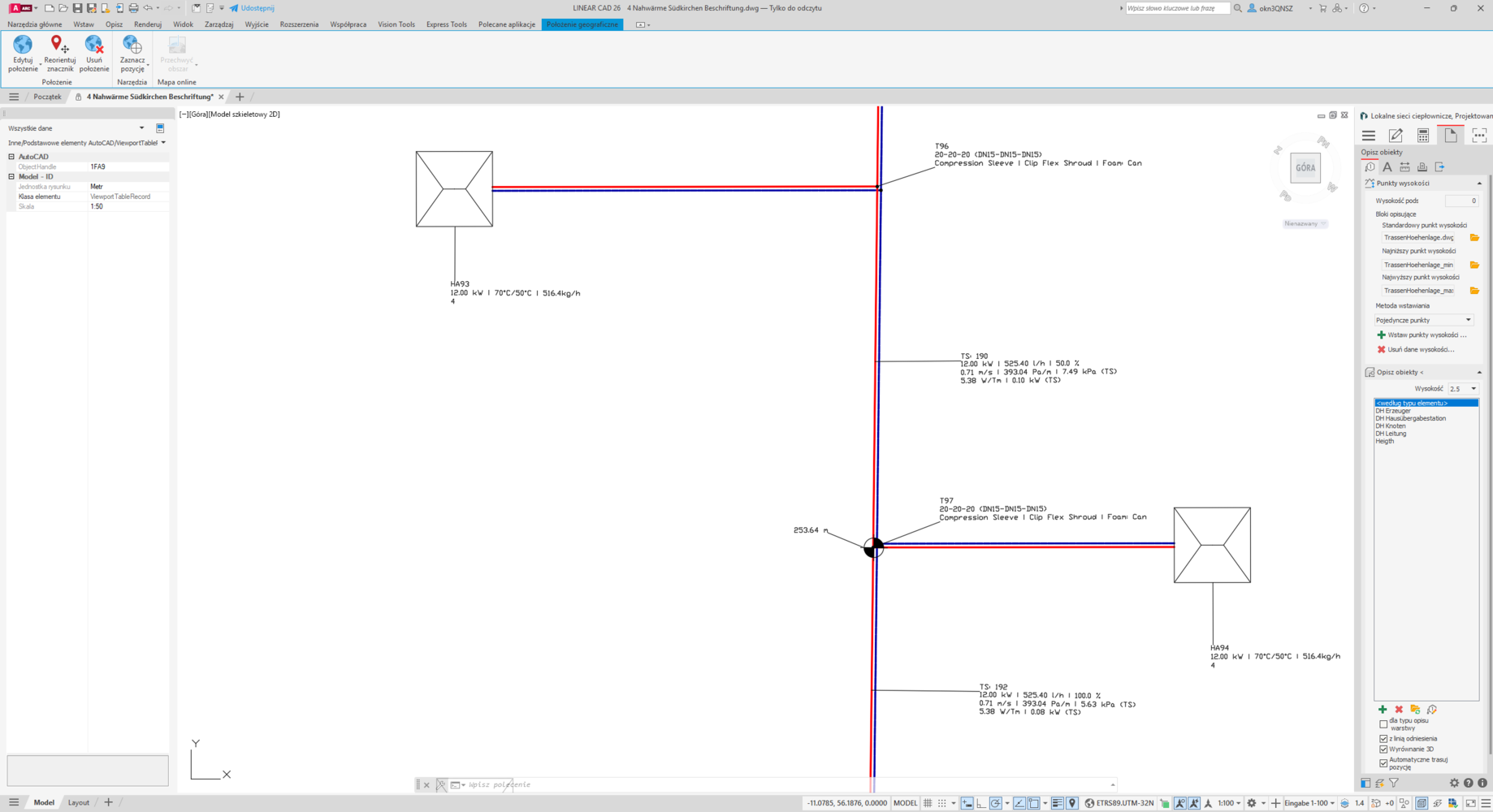

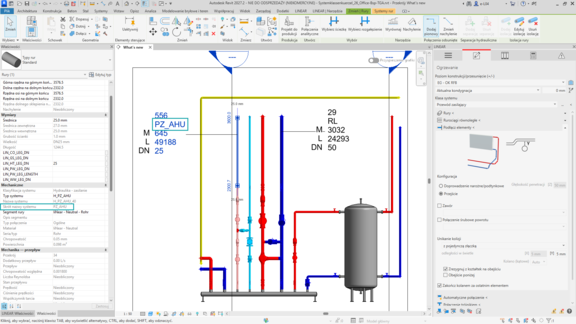

Zwiększono wydajność funkcji automatycznego opisywania elementów za pomocą etykiet parametrów na planach i schematach. Skorzystaj z funkcji automatycznego opisywania, aby jednym kliknięciem szybko, spójnie i z optymalnym wykorzystaniem miejsca oznaczyć swoje sieci rurowe i kanalizacyjne.

Dostępna przestrzeń jest teraz analizowana jeszcze dokładniej. Oznaczenia są automatycznie rozmieszczane w taki sposób, aby w miarę możliwości nie zasłaniały ważnych elementów sieci i aby zachować czytelność planów. Dzięki temu znacznie zmniejsza się nakład pracy związany z ręczną korektą – zwłaszcza w przypadku złożonych projektów o dużej gęstości informacji.

W rezultacie uzyskujemy bardziej inteligentny proces etykietowania, charakteryzujący się większą przejrzystością, mniejszą ilością poprawek i bardziej spójną jakością projektów.

Najważniejsze cechy

• Automatyczne etykiety z optymalnym wykorzystaniem miejsca za jednym kliknięciem
• Inteligentna analiza wolnych obszarów na rysunku
• Napisy nie zakrywające ważnych elementów sieci
• Mniej pracy ręcznej przy ponownej zmianie
• Lepsza czytelność i stała jakość rysunków
