Ввести коэффициенты теплопередачи компонентов

Пошагово показывает, как ввести коэффициенты теплопередачи для компонентов на вашем проекте.

Подготовка

Вы желаете указать коэффициенты теплопередачи для компонентов, используемых в проекте.

Перейдите к:

Обзор модулей ➤ Модуль ➤ Основная таблица файлов (область навигации) ➤ Элементы, расчет коэффициента теплопередачи

Процедура

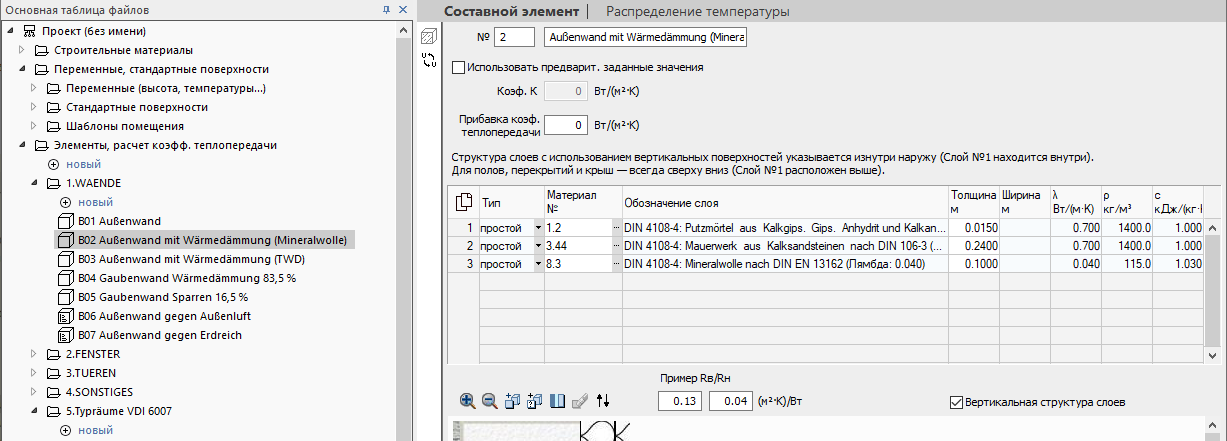

Нажмите на категорию элемента, коэффициент теплопередачи которого требуется указать.

Компонентов, перенятые из анализа данных здания, показаны в отдельных папках и также могут быть отредактированы.

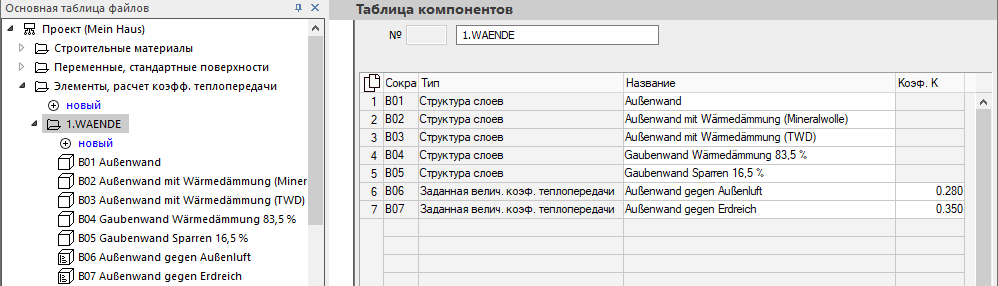

В списке открытой категории выберите желаемый компонент.

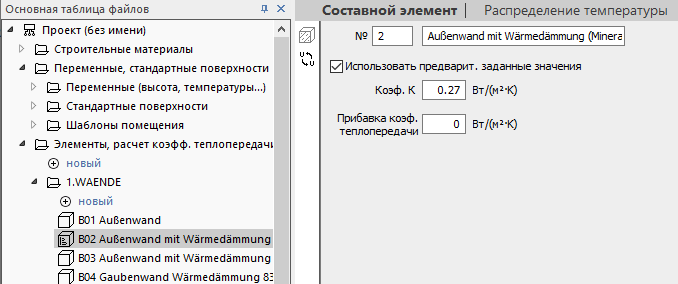

Активируйте опцию Использовать предварительно заданные значения и введите коэффициент теплопередачи элемента.
Повторите эти шаги для всех компонентов, коэффициенты теплопередачи которых требуется задать.

Результат

Коэффициенты теплопередачи компонентов для Вашего проекта будут заданы, и новые значения будут учтены при расчете.
