Подробнее об «Оптимизация»
Информация о разделе Оптимизация.

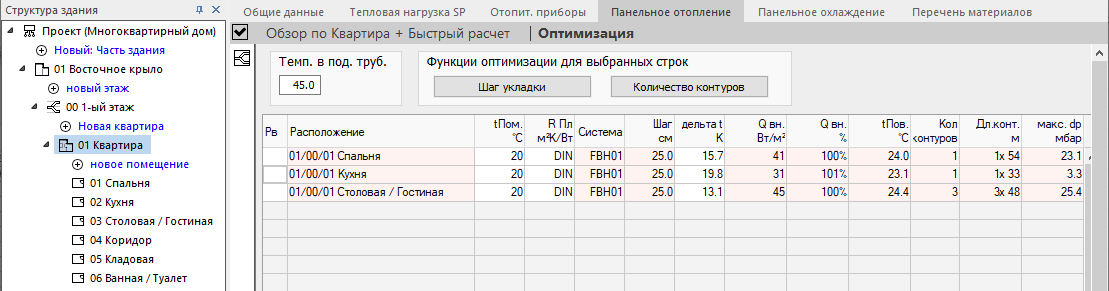

Раздел Оптимизация является видом, специально созданным для улучшения расчета. Он заменяет, а также дополняет кнопку Оптимизация на уровне проекта, секции здания, этажа и квартиры. На уровне помещения оптимизация осуществляется нажатием на кнопку Оптимизация на панели инструментов.
Оптимизация расчета обязательно должна происходить до отрисовки контуров.
Вы находитесь здесь:
Температура в подающем трубопроводе
Закладывает температуру подачи в °C.
Функции оптимизации для выбранных строк
Показывает автоматические функции для улучшения расчета помещений.
Шаги укладки
Оптимизирует шаг укладки в отмеченных в столбце Рв строках. При оптимизации шага укладки также выполняется оптимизация разности температур.
Количество контуров
Оптимизирует количество контуров в отмеченных в столбце Рв строках. Оптимизация количества контуров соответствует новому расчету, так как при этом выполняется оптимизация шага укладки и разности температур.
Таблица помещений
Представляет собой перечень помещений, имеющихся на выбранном уровне, и показывает их параметры.
Большинство параметров могут быть изменены непосредственно в таблице. Критические значения, такие как избыток/недостаток мощности или превышение потери давления, выделяются цветом.
Если в помещении используются несколько систем с различным расположением (например, напольные и настенные системы), то они представлены в отдельных строках. Краевые зоны и зоны пребывания для контуров также приведены в отдельных строках.
| Элемент | Описание |
|---|---|
| Рв | Задает, какие строчки должны быть оптимизированы. Нажатием на заголовок столбца Рв можно активировать или деактивировать все строки. |
| Расположение | Показывает название помещения и номер его расположения в структуре здания. Для помещений с краевыми зонами и зонами пребывания указывается КЗ и ЗП соответственно. |
| tПом. °C | Задает требуемую температуру помещения. Здесь могут быть указаны как значения, так и переменные. Посредством двойного клика мыши в поле или нажатием на кнопку |
| R Пл. м²K/Вт | Закладывает термическое сопротивление (значение R) поверхности. Посредством двойного клика мыши в поле или нажатием на кнопку |
| Система | Закладывает используемую систему. При этом используется сокращение из предварительного выбора системы. Посредством двойного клика мыши в поле или нажатием на кнопку |
| Шаг см | Задает шаг укладки труб. Посредством двойного клика мыши в поле или нажатием на кнопку |
| дельта t Ох | Закладывает разность температур между подающей и обратной магистралями. |
| Q вн. Вт/м² | Показывает фактически отдаваемую мощность. |
| Q вн. % | Показывает покрытие требуемой мощности помещения в процентном выражении. Данное значение рассчитывается исходя из требуемой мощности для внутренней температуры помещения и фактически привнесенной мощности. |
| tПл °C | Показывает температуру поверхности. |
| Количество контуров | Показывает количество контуров в помещении. |
| Длина контура м | Показывает совокупную длину труб контура, включая подводящие трубопроводы. |
| Макс. dp мбар | Показывает потерю давления контура, имеющего наибольшую потерю давления в помещении. Это значение складывается из потери давления трубопроводов и потери давления вентиля в открытом состоянии. В случае контуров с регуляторами объемного расхода дополнительно учитывается минимальное рабочее давление. |
открывается диалог Панель инструментов в разделе Оптимизация
Просмотр помещения
