Параметр элемента воздуховода не задан

Проблема

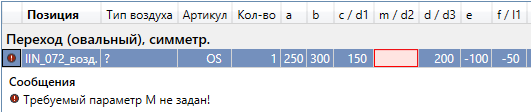

При создании спецификации для экспорта e-KlimaX выдается сообщение Требуемый параметр не задан для определенной позиции.

Причина

Общие параметры не настроены. Поэтому параметры не могут быть назначены элементам.

Решение

Загрузите правильный файл с общими параметрами в Revit.

Процедура

  1. Откройте Revit-диалог Изменение общих параметров через Многофункциональная панель Revit ➤ Управление ➤ Область Параметры ➤ Общие параметры.
  2. Проверьте, чтобы в поле Файл общих параметров: был задан файл параметров LINEARSharedParams.txt. Если это не так, то нажмите на Обзор и откройте этот файл. Путь к этому файлу находится на панели управления LINEAR в Дополнительные опции ➤ Показать файл общих параметров.

Причина

Значение параметра имеется в элементе или в семействе, но оно не назначено параметру LINEAR, который требуется для экспорта e-klimaX. Требуемые для анализа параметры не удалось распознать. Поэтому полноценный и безошибочный экспорт соответствующих фасонных деталей в e-klimaX невозможен.

Это сообщение появляется в случае фасонных деталей, которые не были выпущены LINEAR специально для экспорта e-klimaX.

Решение

Прим.: При редактировании всегда сравнивайте параметры элементов с параметрами e-klimaX, чтобы назначение было безошибочным!

Процедура

  1. Отметьте соответствующий элемент в диалоге Спецификация e-klimaX и используйте функцию Выбрать соответствующие элементы в проекте, чтобы отобразить элемент в модели.
  2. Дважды кликните мышью на этот элемент, чтобы открыть Редактор семейств.
  3. На многофункциональной панели Revit выберите Вкладка Создание ➤ Область Свойства ➤ Типоразмеры в семействе, чтобы открыть диалог Типоразмеры в семействе.
  4. В этой таблице в разделе Размеры выберите желаемый параметр элемента, например, d1. Как правило, параметру назначается фиксированное значение или формула.
  5. Кликните мышью в таблице и нажатием на кнопку Создать параметр в нижней левой части диалога создайте новую запись.
    После этого будет открыто диалоговое окно Свойства параметра.
  6. В области Тип параметра выберите опцию Общий параметр.
  7. Нажмите на кнопку Выбор.
    После этого будет открыт диалог Общие параметры.
  8. В выпадающем списке Группа параметров выберите запись LINEAR_Ventilation.
  9. Выберите желаемых параметр, например, LIN_VE_DIM_D1, и подтвердите, нажав OK. Суффикс в названии параметра обозначает параметр элемента, который требуется назначить, то есть в нашем случае параметр d1.
  10. В области Данные параметра выберите опцию Экземпляр и подтвердите нажатием на кнопку OK.
  11. Для этого созданного параметра в поле в столбце Формула введите соответствующий параметр семейства элементов, чтобы выполнить маппирование.
  12. Подтвердите введенные данные, нажав на Применить. После этого выйдите из диалогового окна, нажав на OK.
  13. На многофункциональной панели Revit нажмите на кнопку Загрузить в проект в области Редактор семейств.
  14. Revit спросит вас, следует ли переписать существующую версию. Выберите опцию Заменить существующую версию и значения параметров.
  15. Снова запустите функцию Экспорт e-KlimaXи проверьте исправленную позицию.
Прим.: Если вы назначили неверный параметр, то повторите предыдущие шаги и удалите ранее назначенный параметр в диалоге Типоразмеры в семействе нажатием на кнопку Удалить параметр.
