Legende erstellen

Zeigt schrittweise, wie Sie eine Legende für eine Planansicht erstellen.

Aufgabenstellung

Sie wollen in einer Planansicht eine Legende für mehrere platzierte Ansichten einfügen.

Voraussetzung:

Sie haben die Planansicht geöffnet, in der Sie eine Legende platzieren wollen.

Navigieren Sie zu:

Projekt-TabDisziplinKonstruktions-Tab

Gilt für: Heizung, Trinkwasser, Abwasser, Lüftung, Kälte, Gas

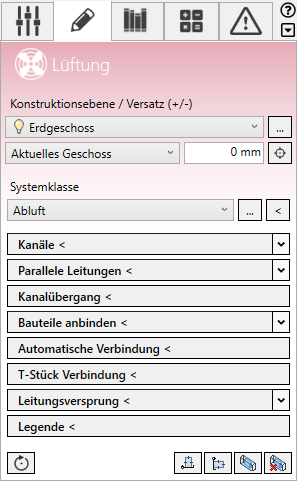

Konstruktion Tab Linear Revit

Arbeitsschritte

  1. Klicken Sie auf Legende <
  2. Wählen Sie die Ansichten aus, für die Legenden erzeugt werden sollen.

    Der Dialog Legende öffnet sich.

  3. Legen Sie Überschrift, Spaltenanzahl und Text-Stile für die Legende fest.
  4. Aktivieren Sie im Bereich Typen die Bauteiltypen, die in der Legende aufgeführt werden sollen.
  5. Aktivieren Sie im Bereich Systemklassen alle Systemklassen, deren Bauteiltypen in der Legende aufgeführt werden sollen.
  6. Wechseln Sie zur Registerkarte Anordnen und umbenennen.
  7. Passen Sie die Reihenfolge der Elemente an, indem Sie die entsprechende Zeile markieren und sie mit oder in der Tabelle verschieben.
  8. Ändern Sie mit Doppelklick in die Spalte Beschreibung bei Bedarf die Beschreibung eines Elements.
  9. Wechseln Sie zur Registerkarte Vorschau, um sich eine Vorschau der Legende anzeigen zu lassen.

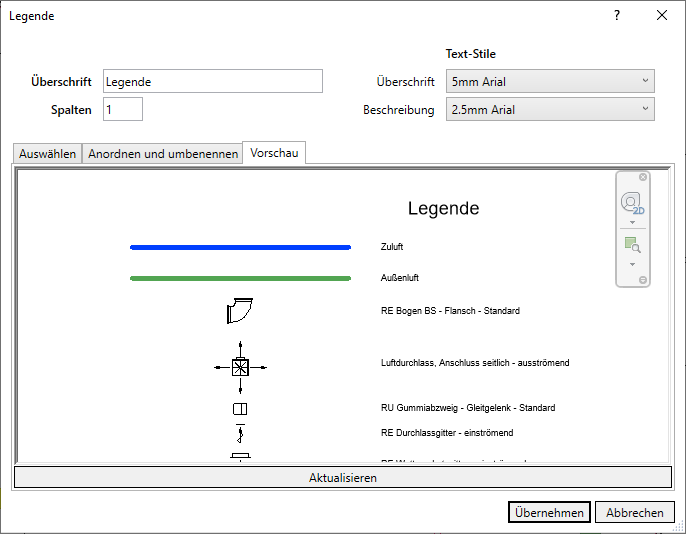

    Legende Vorschau Linear Revit

  10. Klicken Sie ggf. auf Aktualisieren, um die Vorschau der Legende auf Basis der vorgenommenen Einstellungen zu aktualisieren.
  11. Klicken Sie auf Übernehmen und platzieren Sie die Legende in Ihrem Plan.

Ergebnis

Die Legende ist platziert.

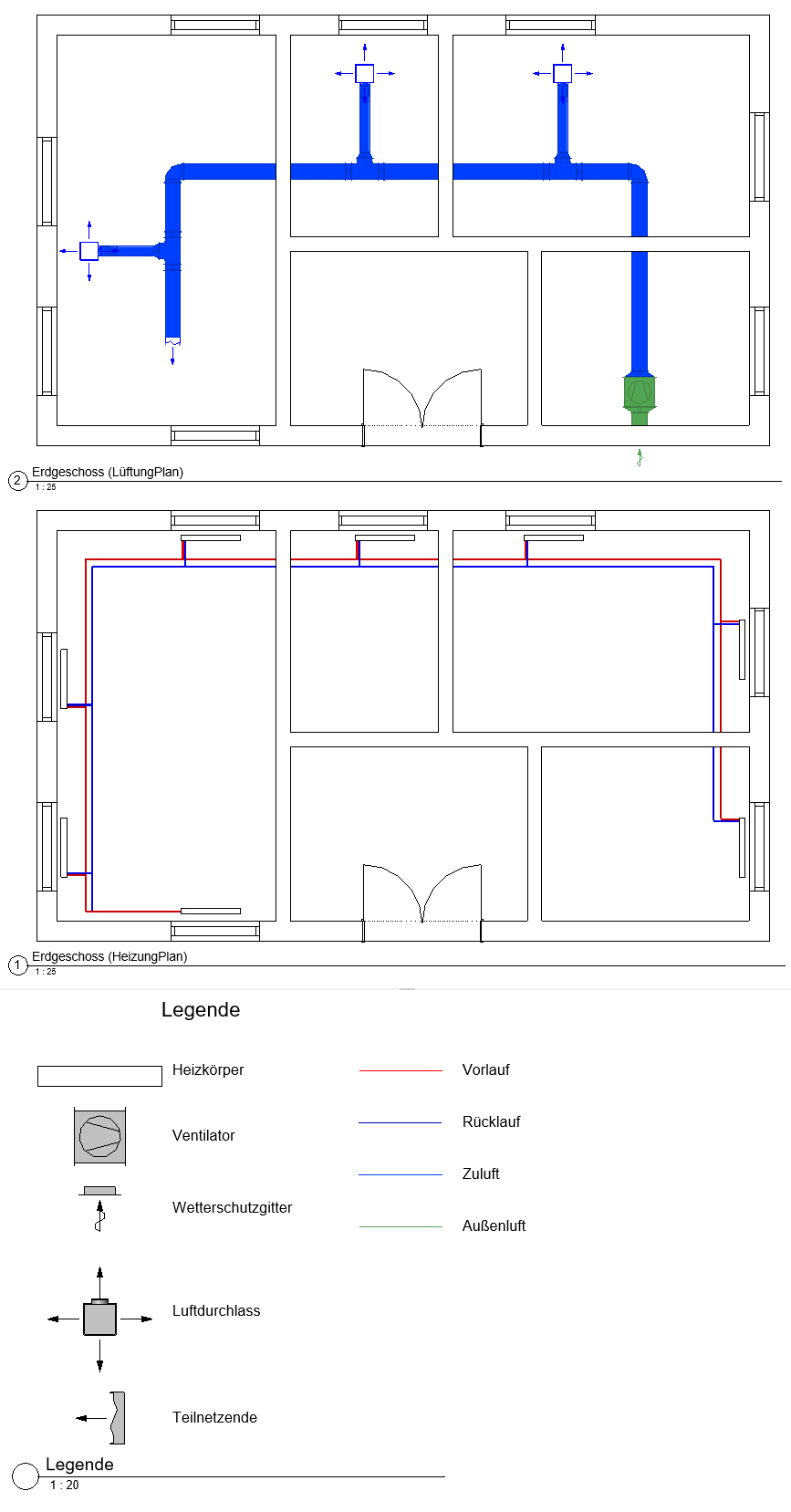

Schema Lüftung Legende Linear Revit
