Details zu Legende

Informationen zum Dialog Legende im Zusammenhang von Plänen.

Basierend auf Grundrissen oder Schnittansichten können Sie mit den aktuellen Ansichtseinstellungen eine Legende der in dieser Ansicht vorhandenen Elemente erstellen. Diese Legende können Sie dann in Planansichten einfügen.

Sie befinden sich hier:

Projekt-TabDisziplinKonstruktions-TabLegende <

Gilt für: Heizung, Trinkwasser, Abwasser, Lüftung, Kälte, Gas

Dialog Legende Auswahl Linear Revit Dialog Legende Anordnen Linear Revit Dialog Legende Vorschau Linear Revit

Überschrift, Spalten, Text-Stile

Legen Sie die Überschrift, die Anzahl der Spalten und die typografische Gestaltung der Legende fest.

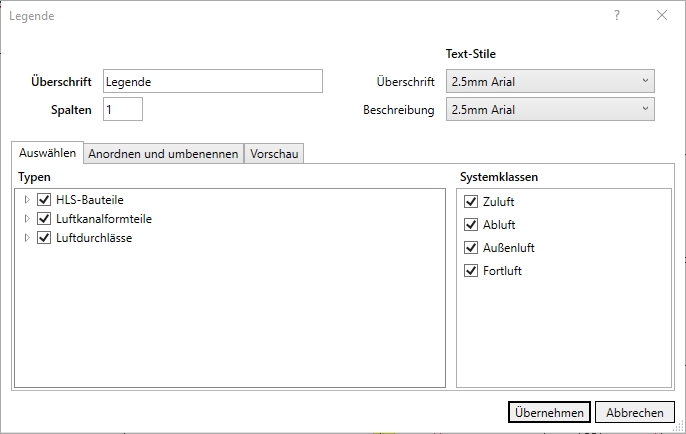

Auswählen

Im Bereich Typen werden basierend auf der aktuellen Ansicht entweder alle oder eine benutzerdefinierte Auswahl der Bauteiltypen aufgeführt, die in der Legende angezeigt werden können. Deaktivieren Sie solche Bauteiltypen, die Sie nicht auf der Legende anzeigen wollen.

Im Bereich Systemklassen werden basierend auf der aktuellen Ansicht alle Systemklassen aufgeführt, die in der Legende angezeigt werden können. Deaktivieren Sie solche Systemklassen, die Sie nicht auf der Legende anzeigen wollen.

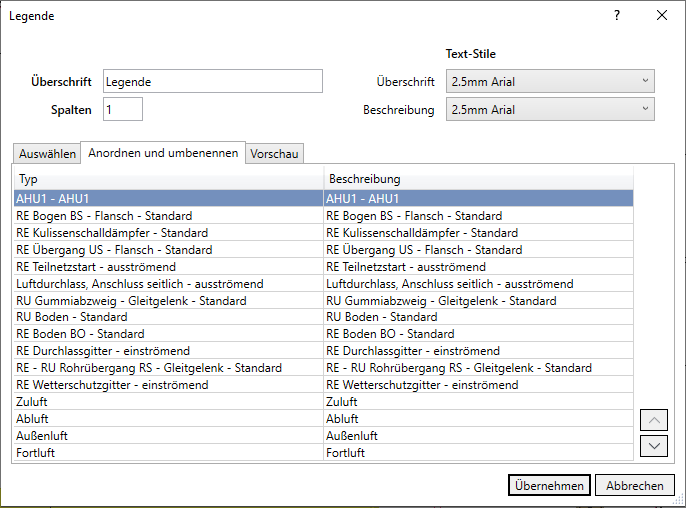

Anordnen und umbenennen

Zeigt alle aktivierten Bauteile mit ihrer Beschreibung an. Sie können die Beschreibung in der entsprechenden Spalte mit Doppelklick anpassen. Die Reihenfolge der Bauteile kann mit den Buttons und angepasst werden.

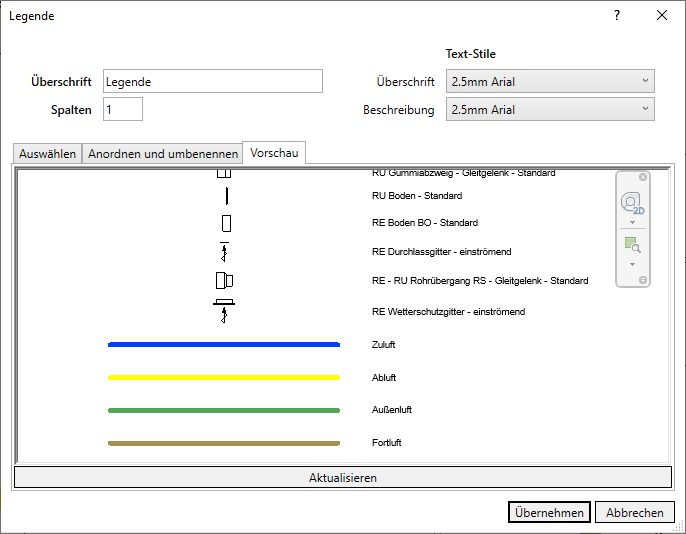

Vorschau

Zeigt auf Basis der vorgenommenen Einstellungen eine Vorschau der Legende an. Klicken Sie auf Aktualisieren, um die Vorschau nach einer Änderung der Einstellungen zu aktualisieren.
