Übergabe nach Design 3D durchführen

Zeigt schrittweise, wie Sie Rohr-, Kanalnetz- oder Elektrotrassendaten eines Revit-Modells oder Modellausschnitts in eine d3d-Datei exportieren, um diese anschließend im AutoCAD-Modul 3D Pipe&Power zu importieren und weiter zu bearbeiten.

  1. Selektieren Sie bei Bedarf den Teil des Modells, der übergeben werden soll, mit einem 3D-Schnittbereich () und nutzen Sie ggf. die Ansichtsfilter, um nicht erwünschte Elemente auszublenden.

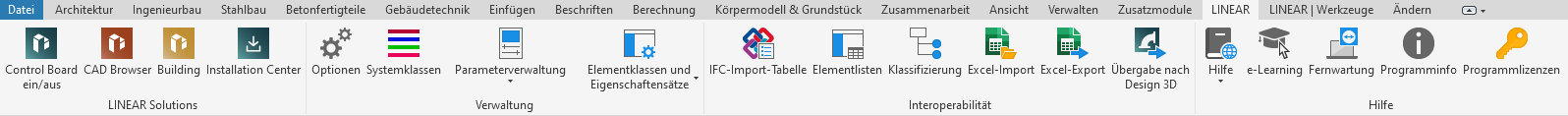

  2. Klicken Sie auf Übergabe nach Design 3D.

    Der Dialog Speichern unter öffnet sich.

  3. Navigieren Sie zum gewünschten Speicherort, geben Sie einen Dateinamen ein und klicken Sie auf Speichern.

Die für den Import in AutoCAD benötigten Daten des Modells bzw. Modellausschnitts wurden in eine d3d-Datei exportiert und können im nächsten Schritt in AutoCAD mit LINEAR Design 3D Pipe&Power importiert werden.
