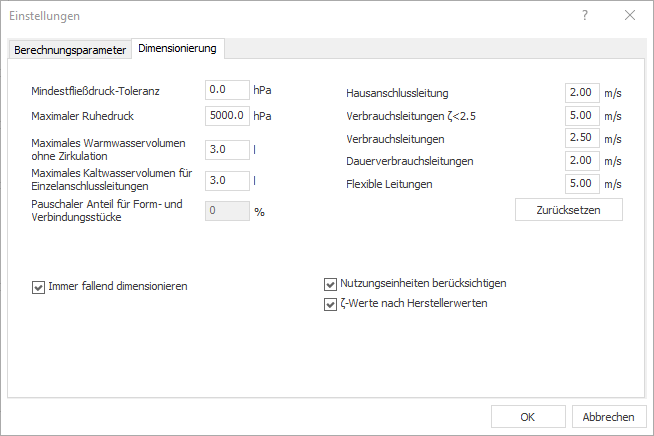

Auf dieser Registerkarte legen Sie maximale Geschwindigkeiten als Grenzwerte für die Dimensionierung fest. Die Einstellungen werden im Projekt gesichert. Auf Ausnahmen wird an entsprechender Stelle hingewiesen.
Sie befinden sich hier
Mindestfließdruck-Toleranz
Bei der Berechnung des Trinkwassernetzes wird das Netz durch Dimensionierung der Rohrleitungen so gedrosselt, dass der Mindestfließdruck an allen Entnahmearmaturen knapp erreicht wird. Möchten Sie auch geringfügige Unterschreitungen des Mindestfließdrucks an einzelnen Entnahmearmaturen zulassen, so können Sie hier einen Maximalwert für diese Unterschreitung angeben.
Maximaler Ruhedruck
Der Wert ist auf 5000 hPa voreingestellt und kann bei Bedarf angepasst werden.
Bei Überschreitung des maximalen Ruhedrucks wird aus Schallschutzgründen eine Meldung auf der Registerkarte Protokoll ausgegeben.
Maximales Warmwasservolumen ohne Zirkulation
Geben Sie einen Grenzwert für das maximale Volumen der Warmwasserleitungen an, die außerhalb des Zirkulationskreislaufes liegen. Wird bei der Berechnung ein größeres Volumen ermittelt, wird eine Meldung auf der Registerkarte Protokoll ausgegeben.
Maximales Kaltwasservolumen für Einzelanschlussleitungen
Geben Sie einen Grenzwert für das maximale Volumen der Kaltwasser-Anschlussleitungen an, die die Verbraucher an das Rohrnetz anbinden. Wird bei der Berechnung ein größeres Volumen ermittelt, wird eine Meldung auf der Registerkarte Protokoll ausgegeben.
Pauschaler Anteil für Form- und Verbindungsstücke
Geben Sie einen Prozentwert für den Anteil an Form- und Verbindungsstücken ein, der bei der Berechnung des Rohrnetzes berücksichtigt werden soll.
Maximale Geschwindigkeiten
Die Werte für maximale Geschwindigkeiten richten sich nach dem eingestellten Berechnungsverfahren. Für verschiedene Abschnitte des Trinkwasserrohrnetzes werden maximale Werte für die Fließgeschwindigkeiten vorgegeben. Sie können die Werte für Ihr Projekt anpassen.
Hausanschlussleitungen
Leitungen von der Anbohrschelle bis zur Hauptabsperreinrichtung (HAE).
Verbrauchsleitungen Zeta < 2.5
Alle Leitungen, in denen der Zetawert kleiner als 2.5 ist. Fittings und Formstücke werden dabei nicht berücksichtigt.
Alle übrigen Leitungen, in denen ein Zeta-Wert kleiner als 2.5 ist.
Verbrauchsleitungen
Alle Leitungen, in denen der Zetawert größer als oder gleich 2.5 ist. Fittings und Formstücke werden dabei nicht berücksichtigt.
Alle übrigen Leitungen, in denen ein Zeta-Wert größer als oder gleich 2.5 ist.
Dauerverbrauchsleitungen
Alle Leitungen, die einen Dauerverbraucher versorgen.
Flexible Leitungen
Alle Leitungen, denen flexibles Leitungsmaterial aus den Rohrtabellen zugewiesen ist.
Zurücksetzen: Setzt alle maximalen Geschwindigkeiten auf die ursprünglich vom Programm vorgeschlagenen Norm-Werte zurück.
Geschwindigkeitsgrenzen
Bei Auswahl der russischen Trinkwassernorm SP 30.13330.2020 können Sie zusätzlich die Geschwindigkeitsgrenzen anhand von Schallpegeln gemäß Norm als Vorgabe für die Rohrnetzberechnung auswählen. Wählen Sie dazu die Option Geschwindigkeitsgrenzen. Mit einem Klick auf den Button öffnen Sie den Dialog Geschwindigkeitsgrenzen nach SP 30.13330.2020, in dem Sie eine Übersicht der Normwerte finden.
Immer fallend dimensionieren
Aktiviert: Eine Teilstrecke wird immer gleich groß oder kleiner als die vorhergehende dimensioniert (in Richtung der Entnahmestelle).
Deaktiviert: Bei der Drosselung des Netzes durch Dimensionierung der Rohrleitungen kann es unter bestimmten Umständen vorkommen, eine weiter vom Netzanfang entfernte Teilstrecke größer dimensioniert wird als näher am Netzanfang liegende Teilstrecken.
Nutzungseinheiten berücksichtigen
Sofern Nutzungseinheiten festgelegt worden sind, können Sie diese von der Berechnung ausklammern. So können Sie beide Berechnungsergebnisse (mit und ohne Nutzungseinheiten) miteinander vergleichen.
Aktiviert: Bei der Dimensionierung werden Nutzungseinheiten berücksichtigt, die Sie den Verbrauchern zugewiesen haben.
Deaktiviert: Wenn Sie Nutzungseinheiten festgelegt haben, können Sie diese von der Berechnung ausklammern, ohne das die Zuweisung verloren geht. So können Sie die Berechnungsergebnisse mit und ohne Nutzungseinheiten miteinander vergleichen. Haben Sie Nutzungseinheiten zugewiesen, aber die Checkbox Nutzungseinheiten berücksichtigen deaktiviert, wird eine Meldung auf der Registerkarte Protokoll ausgegeben. Führen Sie eine Berechnung mit angelegten Nutzungseinheiten und ohne die Aktivierung von Nutzungseinheiten berücksichtigen durch, erfolgt die Berechnung nur anhand der Gleichzeitigkeitskurven des Gebäudetyps.
Zetawerte nach Herstellerwerten
Aktiviert: Wenn Sie Herstellerrohrsysteme verwenden, bei denen der Hersteller reale, gemessene Zetawerte hinterlegt hat, werden diese für die Berechnung verwendet. Wenn keine Zetawerte hinterlegt sind, werden Norm-Zetawerte verwendet.
Deaktiviert: Bei der Berechnung werden unabhängig vom gewählten Rohrsystem Norm-Zetawerte verwendet.
