In diesem Dialog legen Sie die Bauteildaten fest, mit denen das Bauteil in der Berechnung berücksichtigt wird. Des Weiteren können Sie bei herstellerneutralen Armaturen die Anschlussvariante der Bauteilanschlüsse auswählen.
Sie befinden sich hier:

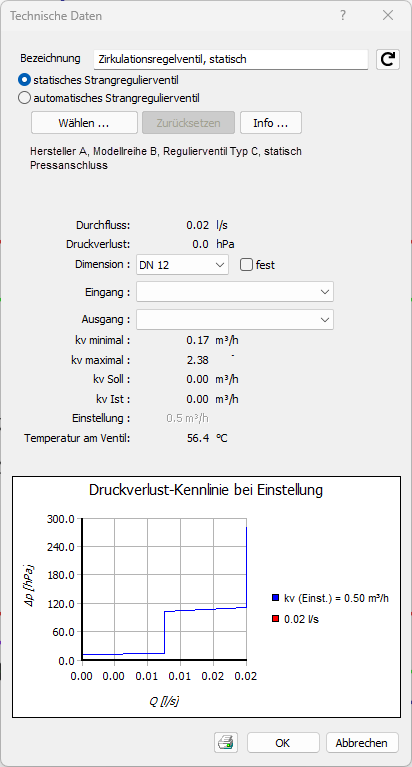

Wählen Sie aus, ob Sie ein statisches Strangventil oder ein automatisches Strangventil
einsetzen möchten. Wählen Sie eine Armatur aus der globalen Vorauswahl aus. Abhängig von der
eingestellten Dimension werden Ihnen die Daten der Armatur sowie das aktuelle
Kennlinien-Diagramm angezeigt. Das Diagramm lässt sich mit Klick auf
auch
ausdrucken.
Bezeichnung
In diesem Feld können Sie eine individuelle Bezeichnung für das Bauteil eingeben. Ein
Klick auf
stellt die ursprüngliche Bezeichnung wieder her und
überschreibt die vorherige Eingabe.
Wählen …
Öffnet den Dialog Armaturenreihe wählen zur Auswahl von herstellerspezifischen und benutzerdefinierten Ventilen. Das Angebot an herstellerspezifischen Ventilen ist abhängig von den installierten Herstellerdatensätzen.
Zurücksetzen
Nach einem Klick auf diesen Button wird das am besten passende Ventil aus der Ventilvorauswahl für das Netz ausgelegt und eine händisch (durch die Funktion Wählen …) festgelegte Armaturenserie zurückgesetzt.
Info …
Öffnet
bei
Herstellerbauteilen den jeweiligen Armatureninformations-Dialog. Hier
wird Ihnen abhängig von der Dimension das Kennlinien-Diagramm angezeigt, das Sie über Klick
auf auch ausdrucken können.
Bei
benutzerdefinierten Armaturen wird der Dialog Kurvendaten mit
Informationen zum benutzerdefinierten Datensatz
geöffnet.
Dimension, fest
Dimension
Die aktuelle Nennweite der Armatur. Falls Sie eine Herstellerarmatur oder eine benutzerdefinierte Armatur gewählt haben, haben Sie hier die Möglichkeit, eine Dimension zu wählen, auf die das Bauteil dann festgesetzt wird. Für die Berechnung wird die festgesetzte Nennweite verwendet. Deaktivieren Sie die Option fest neben der Dropdown-Liste, wird basierend auf den Berechnungsergebnissen eine Nennweite vergeben. Die neu vergebene Nennweite wird beim nächsten Öffnen des Dialogs angezeigt.
fest
Aktiviert: Die Nennweite der Armatur wird bei der Berechnung nicht angepasst.
Deaktiviert: Bei der Berechnung wird ggf. die Nennweite der Armatur angepasst.
Eingang, Ausgang
Dropdown-Listen zur Auswahl der Anschlussvarianten der Anschlüsse des Bauteils. Die Auswahl ist nur bei herstellerneutralen Bauteilen verfügbar. Nach der Auswahl eines Anschlusses wird die gewählte Anschlussart auch den anderen Bauteilanschlüssen zugewiesen. Bei Bedarf können Sie den Anschlüssen auch unterschiedliche Anschlussarten zuweisen. Die gewählten Anschlüsse werden in der Stückliste mit ausgegeben. Basierend auf der Anschlussdefinition und dem ausgewählten Rohrsystem werden ggf. auch benötigte Verbindungsstücke mit in der Stückliste ausgegeben, sofern der Datensatz des gewählten Rohrsystems diese beinhaltet.
