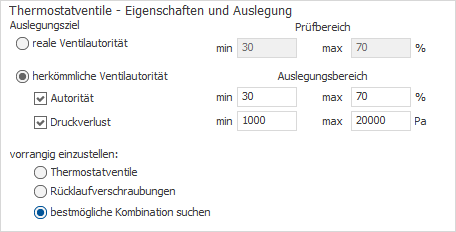

Auslegungsziel
Die Ventilautorität beschreibt das Verhältnis zwischen dem Druckverlust des Ventilkegels und dem Gesamtdruckverlust des Fließwegs oder des Regelabschnitts.
Sie können über die Ventilautorität für die Thermostatventile den Prüfbereich (reale Ventilautorität) angeben, oder den Bereich, in dem das jeweilige Ventil arbeiten soll (Auslegungsbereich, bei Einstellung herkömmliche Ventilautorität).
Es wird das am besten passende Thermostatventil aus der Vorauswahl der Armaturen (Dialog Armaturen)ausgewählt. Wenn nur ein Thermostatventil ausgewählt wurde, gibt es zur Auslegung keine Variationsmöglichkeit und die Autorität kann nicht variiert werden.
Um die Ventilautorität zu verbessern, haben Sie folgende Möglichkeiten:
-
Auswahl eines kleineren xp-Wertes beim vorhandenen Ventil
-
Auswahl eines Ventils mit feinerer Einstellmöglichkeit
-
Verringern der Druckverluste des Fließwegs (Geschwindigkeit und R-Wert)
reale Ventilautorität
Aktiviert: Druckverluste aus der Ventilvoreinstellung (Vordrossel) werden nicht zur Autorität des Ventils hinzugerechnet, sondern nur Druckverlust über dem Ventilkegel selbst, also dem Anteil, der tatsächlich regelt. Der Druckverlust der Vordrossel wird dem angeschlossenen Netz (davorliegenden Regelabschnitt) zugeschrieben.
herkömmliche Ventilautorität
Aktiviert: Zur Ermittlung der Ventilautorität wird der Gesamtdruckverlust des Ventils inklusive Vordrossel herangezogen. Sie können entweder die Autorität in Prozent einstellen oder absolute Druckverluste in Pa vorgeben. Wenn Sie Autorität und Druckverlust gleichzeitig aktivieren, wird der jeweils höhere Wert als Grenzwert herangezogen.
vorrangig einzustellen
Bei der Verwendung von Heizkörpern können Sie wählen, welche Ventiltypen vorrangig vom Programm verwendet werden. Es wird entweder vorrangig das Thermostatventil, die Rücklaufverschraubung oder eine bestmögliche Kombination aus beiden Ventiltypen eingestellt.
