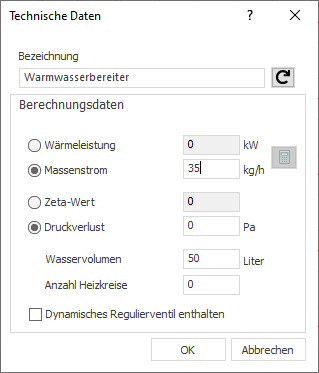

Bezeichnung
Gibt die Bezeichnung des Bauteils an. Sie können die Bezeichnung ändern. Ein Klick auf
stellt
die Standardeinstellung wieder her.
Berechnungsdaten
Wärmeleistung: Tragen Sie in diesem Feld die Leistung ein, mit der das Bauteil in die Berechnung einfließen soll bzw. die das Bauteil im Auslegungszustand erreichen soll.
Massenstrom: Alternativ zur Wärmeleistung können Sie den Massenstrom vorgeben. Die Auslegungsleistung wird automatisch anhand der eingestellten Vor-/Rücklauftemperatur berechnet.
Zeta-Wert, Druckverlust: Mit dem Zeta-Wert geben Sie den Druckverlustbeiwert des Bauteils an. Ventile sind in diesem Wert nicht enthalten. Alternativ dazu können Sie auch hier den absoluten Druckverlust in dem Bauteil eintragen. Aktivieren Sie den jeweils gewünschten Wert.
Wasservolumen: Das Wasservolumen wird zur Berechnung des Anlagenvolumens und zur Auslegung des Membranausdehnungsgefäßes (MAG) benötigt und ist für die Rohrnetzberechnung notwendig.
Anzahl Heizkreise: Falls Sie den allgemeinen Wärmeverbraucher nutzen um ein Fußbodenheizungsverteiler mit angebundenen Heizkreisen zu simulieren, wird hier die Anzahl der angebundenen Kreise festgelegt.
Dynamisches Regulierventil enthalten
Falls Sie den allgemeinen Wärmeverbraucher nutzen um ein Fußbodenheizungsverteiler mit angebundenen Heizkreisen zu simulieren, kann der Verteiler bereits ein dynamisches Regulierventil enthalten. Enthält der Verteiler ein dynamisches Regulierventil, muss kein Strangregulierventil vor dem Verteiler verbaut werden und die zusätzlichen Druckverluste aus dem Netz werden dem Verteiler hinzugefügt.
