Teilstreckendaten einstellen

Zeigt schrittweise, wie Sie die Daten von Teilstrecken einstellen.

  1. Klicken Sie im Schema auf die Teilstrecke, die editiert werden soll.

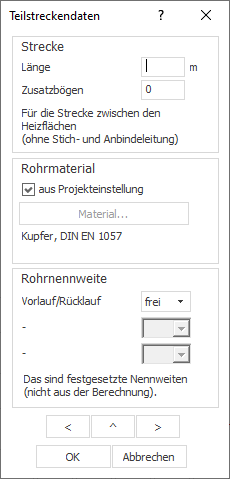

    Der Dialog Teilstreckendaten öffnet sich.

  2. Geben Sie im Bereich Strecke die Länge der Teilstrecke und die Anzahl der Zusatzbögen an.

  3. Weisen Sie im Bereich Rohrmaterial der Teilstrecke ein von der Projekteinstellung abweichendes Rohrmaterial zu, indem Sie die Checkbox aus Projekteinstellung deaktiviert, auf die nun aktivierte Schaltfläche Material... klicken und im Dialog Rohrtabellen das gewünschte Material wählen.

  4. Setzen Sie im Bereich Rohrnennweite die Nennweiten für die Leitungen der Teilstrecke fest.

  5. Nutzten Sie die Schaltflächen und , um zu den benachbarten Teilstrecken zu wechseln und deren Daten einzustellen.

    Die aktuelle gewählte Teilstrecke wird im Schema gestrichelt dargestellt.

  6. Nutzen Sie die Schaltfläche , um zu senkrecht verlaufenden Anbindeleitungen wechseln und deren Daten einzustellen.

  7. Schließen Sie den Dialog mit OK, wenn Sie die Daten aller Teilstrecken Ihres Schemas eingestellt haben.

Die Teilstreckendaten des Schemas sind eingestellt.
