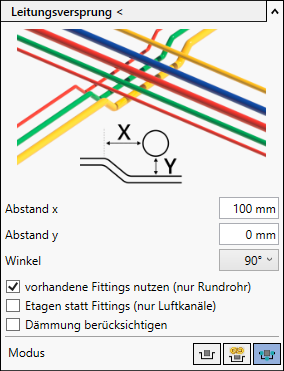

Öffnen Sie den Bereich Leitungsversprung.
-
Wählen Sie den zu verwendenden Bogenwinkel.
-
Aktivieren Sie den Modus Manueller Versprung.
-
Klicken Sie auf Leitungsversprung <.
-

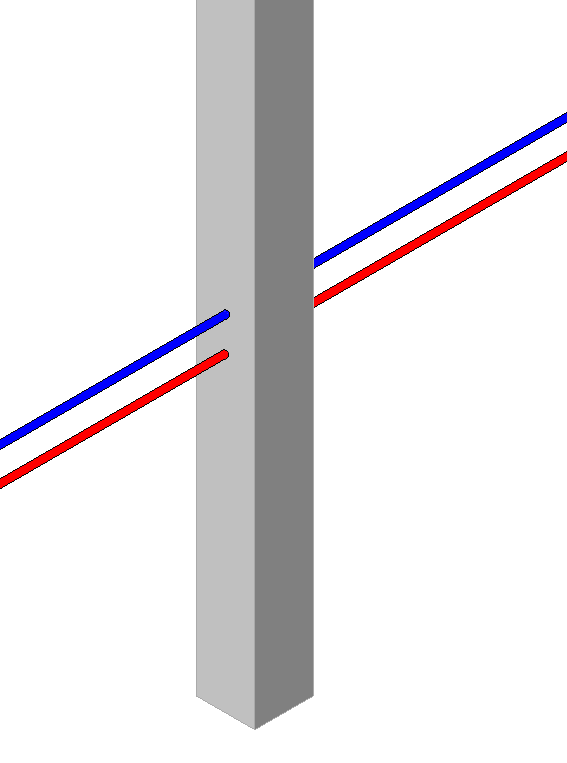

Wählen Sie die Leitungen, die das Bauteil umfahren sollen und bestätigen Sie mit Enter.

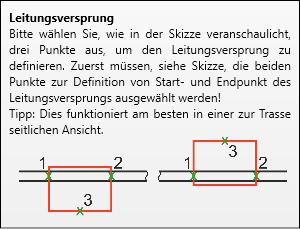

Eine Anleitung zur Vorgehensweise wird eingeblendet.
-
Definieren Sie per Mausklick die Länge des Versprungs.
Die Referenzpunkte geben die Länge des Bauteils an, das umfahren werden soll. Sie können allerdings auch jede beliebige Länge eingeben, eine Mindestlänge es wird konstruktionsbedingt automatisch eingehalten.
-
Zeigen Sie mit der Maus den Abstand, der zwischen dem Bauteil und der Umgehung eingehalten werden soll und klicken Sie dort.
In einer Draufsicht beschreibt der dritte Mausklick den Abstand auf der x-Achse. In einer Schnittansicht beschreibt der dritte Mausklick den Abstand auf der y-Achse. Es wird konstruktionsbedingt automatisch ein Mindestabstand eingehalten.

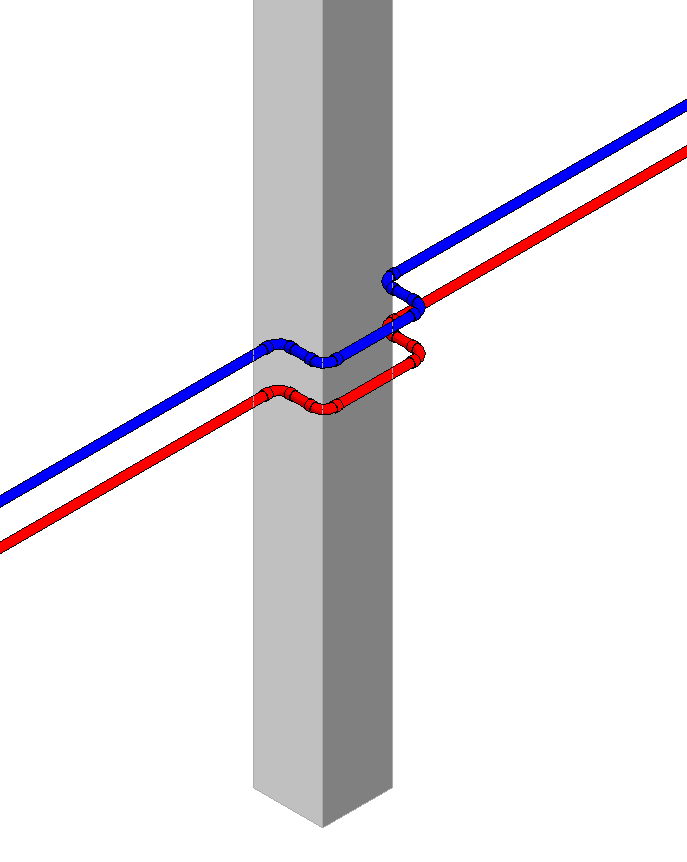

Die Kollision ist gelöst.
