Klicken Sie im Bereich Materialdaten auf Armaturen ....
Der Dialog Armaturen öffnet sich.
-

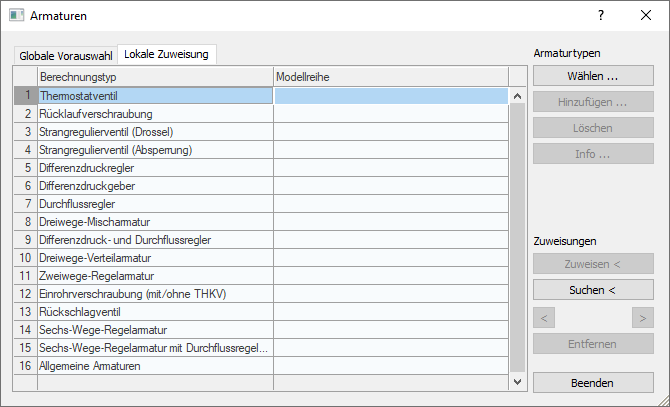

Öffnen Sie den Tab Lokale Zuweisung.
-
Markieren Sie den gewünschten Berechnungstyp (Armaturtyp) und klicken Sie auf Wählen ....
Der Dialog Armaturenreihe wählen öffnet sich.
-
Wählen Sie einen Hersteller, eine Armaturenart und gegebenenfalls einen Armaturentyp.
Die passenden Armaturen werden im Bereich Modelle/Bezeichnung aufgelistet. Über die Filter im Bereich Varianten- und Zubehörfilter ist eine weitere Eingrenzung der Auswahl möglich.
-
Wählen Sie eine Armatur im Bereich Modelle/Bezeichnung.
-
Nutzen Sie ggfs. den Filter-Button
, um die Auswahl der angezeigten Modelle weiter
einzuschränken.In der Tabelle werden die Armaturendaten angezeigt.
-
Wenn Sie bestimmte Nennweiten von der Verwendung ausschließen möchten, deaktivieren Sie das Feld Auswahl in der entsprechenden Zeile.
-
Klicken Sie auf Übernehmen.

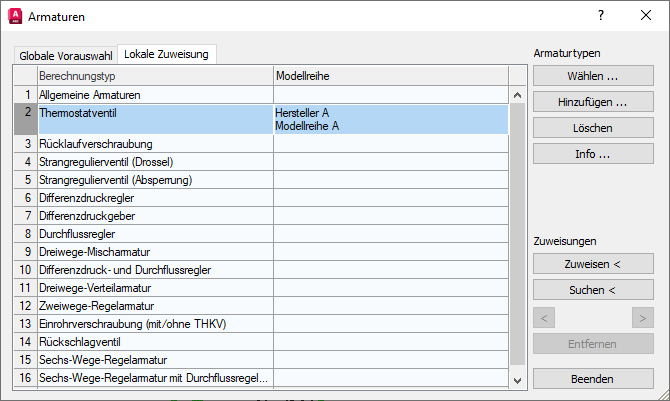

Der Dialog Armaturenreihe wählen wird geschlossen und die gewählte Armatur ist im Dialog Armaturen hinzugefügt.
-
Wählen Sie in der Tabelle die Armatur, die Sie zuweisen möchten.
-
Klicken Sie auf Zuweisen <.
-
Wählen Sie die Bauteile, denen die gewählte Armatur zugewiesen werden soll und bestätigen Sie mit Enter.
Ein Dialog zeigt an, wie viele Bauteile die lokale Armaturenzuweisung erhalten haben.
-
Schließen Sie den Dialog mit OK.
Sie gelangen zurück zum Dialog Armaturen.
Die Daten der Armatur sind den gewählten Bauteilen zugewiesen.
