Klicken Sie auf Randbedingungen ....

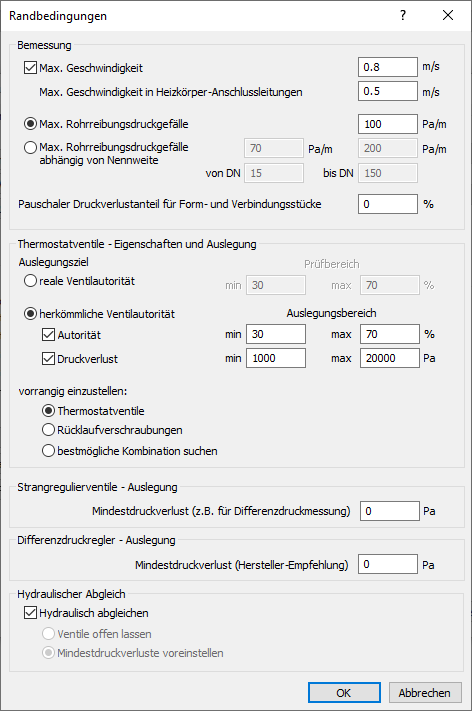

Der Dialog Randbedingungen öffnet sich.
-
Entscheiden Sie im Bereich Bemessung, ob die Bemessung nur anhand des Rohrreibungsdruckgefälles oder auch unter Berücksichtigung der maximalen Geschwindigkeit erfolgen soll.
-
Überprüfen und korrigieren Sie ggf. die Werte für maximale Geschwindigkeiten, wenn die maximale Geschwindigkeit bei der Bemessung berücksichtigt werden sollen.
-
Tragen Sie für Pauschaler Druckverlustanteil für Form- und Verbindungsstücke einen Prozentwert ein, wenn nicht die Zetawerte der konstruierten Formteile im Modell verwendet werden sollen.
-
Entscheiden Sie im Bereich Hydraulischer Abgleich, ob nach der Berechnung ein hydraulischer Abgleich stattfinden soll.
Die folgenden Schritte sind relevant, wenn der hydraulische Abgleich aktiviert ist oder Mindestdruckverluste voreingestellt werden sollen.
-
Entscheiden Sie im Bereich Thermostatventile - Eigenschaften und Auslegung, ob Thermostatventile im Projekt nach realer oder nach herkömmlicher Ventilautorität ausgelegt werden sollen und geben Sie die entsprechenden Grenzwerte ein.
-
Legen Sie Mindestdruckverluste für Strangregulierventile und Differenzdruckregler fest.
-
Schließen Sie den Dialog mit OK.
Die Randbedingungen für die Berechnung sind eingestellt.
