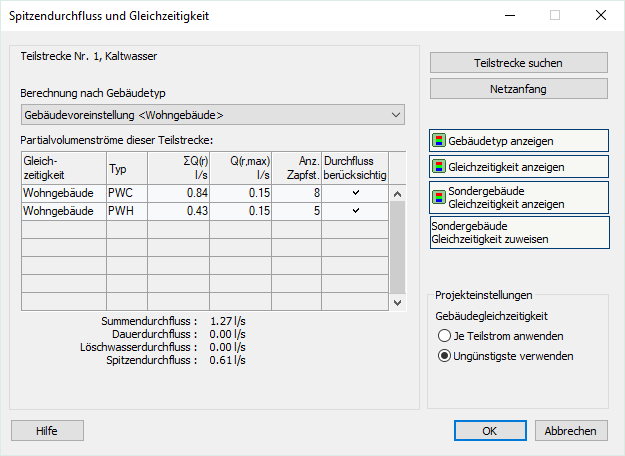

Teilstrecke Nr. x
Zeigt die gewählte Teilstrecke. Wenn Sie den Dialog zum ersten mal öffnen, ist dies die Teilstrecke Nr. 1 am Startbauteil.
Berechnung nach Gebäudetyp
Zeigt den Gebäudetyp der gewählten Teilstrecke. Beim ersten Öffnen des Dialogs wird der Gebäudetyp aus den Einstellungen für alle Teilstrecken übernommen und Gebäudevoreinstellung <Gebäudetyp> angezeigt. Der Gebäudetyp kann für jede Teilstrecke geändert werden.
Sondergebäude
Wenn Sie den Gebäudetyp Sondergebäude wählen, können Sie im nachfolgenden Dialog den prozentualen Wert für die Gleichzeitigkeit frei eingeben.
Partialvolumenströme dieser Teilstrecke
Die Tabelle zeigt die Partialvolumenströme der gewählten Teilstrecke. Sie werden nach Gebäudetyp und Kalt- und Warmwasser getrennt aufgeführt.
Summendurchfluss, Dauerdurchfluss, Löschwasserdurchfluss, Spitzendurchfluss
Die Werte der gewählten Teilstrecke werden angezeigt. Der Spitzendurchfluss ergibt sich aus dem Summendurchfluss und der Gleichzeitigkeit.
Teilstrecke suchen
Nach dem Klick auf diesen Button wählen Sie im Modell die Teilstrecke, deren Eigenschaften angezeigt werden sollen. Anschließend können Sie den Gebäudetyp für die gewählte Teilstrecke ändern.
Netzanfang
Wählt die Teilstrecke Nr. 1 am Startbauteil aus, so dass deren Eigenschaften angezeigt werden.
Gebäudetyp anzeigen
Zeigt die zugewiesenen Gebäudetypen farbig in den Teilstrecken im Modell an.
Gleichzeitigkeit anzeigen
Zeigt die zugewiesenen Gleichzeitigkeiten farbig in den Teilstrecken im Modell an.
Sondergebäude Gleichzeitigkeit anzeigen
Wenn Sie Teilstrecken den Gebäudetyp Sondergebäude zugewiesen haben, können Sie mit diesem Button die zugewiesenen Gleichzeitigkeitswerte farbig in den Teilstrecken im Modell anzeigen lassen. Gleichzeitigkeiten, die sich aus anderen Gebäudetypen ergeben, werden hier nicht angezeigt und als nicht verfügbar grau dargestellt.
Sondergebäude Gleichzeitigkeit zuweisen
Mit dieser Funktion können Sie den Teilstrecken, die den Gebäudetyp Sondergebäude haben, einen frei eingebbaren Gleichzeitigkeitswert zuweisen. Die Zuweisung erfolgt getrennt für Kalt- und Warmwasserteilstrecken.
Projekteinstellungen Gleichzeitigkeit
Die Einstellungen werden verwendet, wenn innerhalb eines Rohrnetzes unterschiedliche Gebäudetypen zugewiesen sind. Wenn Sie die Einstellung verändern, können Sie an der Anzeige Spitzendurchfluss erkennen, wie sich die Änderung auf das Rohrnetz auswirkt.
Je Teilstrom anwenden: Sinnvolle Einstellung bei stark unterschiedlichen Gleichzeitigkeiten, um große Nennweiten zu vermeiden.
Ungünstigste verwenden: Sinnvolle Einstellung bei ähnlichen Gleichzeitigkeiten, um große Nennweiten zu vermeiden.
