Öffnen Sie ggf. den Bereich Bauteile.
-
Klicken Sie auf Klassifizieren ....
-
Führen Sie im Modell eine Bauteilauswahl durch, die die zu klassifizierenden Bauteile beinhaltet und bestätigen Sie die Auswahl mit Enter.

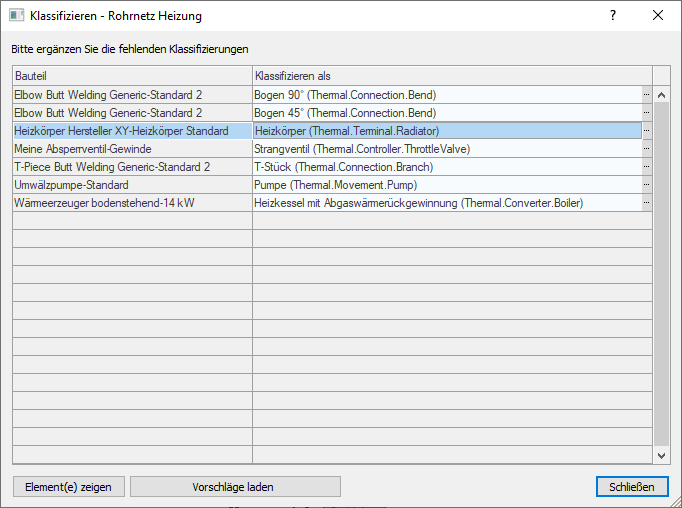

Der Dialog Klassifizieren - (…) öffnet sich. Die Familientypen der gewählten Bauteile sind in der Tabelle aufgelistet. Nicht klassifizierte Typen haben in der Spalte Klassifizieren als keinen Eintrag.
-
Klicken Sie in der Spalte Klassifizieren als des entsprechenden Familientyps auf

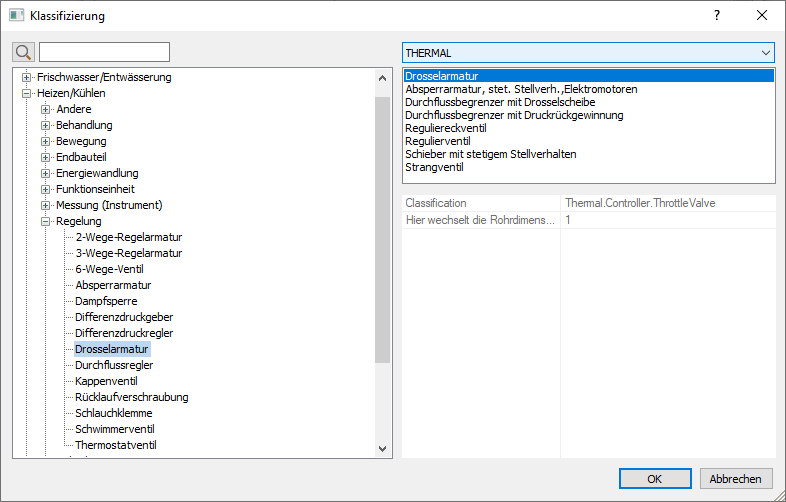

.Der Dialog Klassifizierung öffnet sich.
-
Selektieren Sie in der Baumstruktur links im Dialog die gewünschte Domäne, Funktion und Klasse für den zuvor gewählten Familientyp.
-
Wählen Sie ggf. aus der Liste oben rechts im Dialog eine Variante der Bauteilklasse oder laden Sie mittels der Dropdown-Liste oberhalb eine andere TEC-Datei (bspw. eines Herstellerdatensatzes), um auf deren Varianten zuzugreifen.
-
Bestätigen Sie Ihre Auswahl mit OK.
-
Wiederholen Sie ggf. den Vorgang, bis alle Familientypen die gewünschten Klassifizierungen haben.
Die Bauteile wurden wie gewünscht klassifiziert und werden in der Rohr- oder Kanalnetzberechnung entsprechend berücksichtigt.
