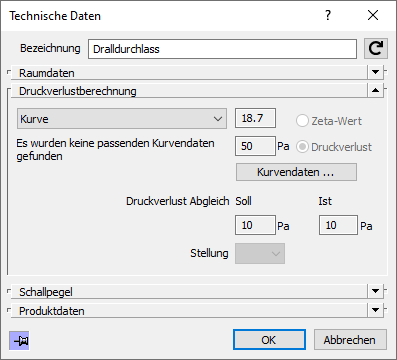

Wählen Sie in der Dropdown-Liste des Bereichs Druckverlust im Dialog Technische Daten den Eintrag Kurve.
Der Button Kurvendaten … wird aktiv.
-
Klicken Sie auf den Button Kurvendaten ….
Der Dialog Kurvendaten öffnet sich.
-
Wählen Sie über die Dropdown-Listen Hersteller, Modellreihe, Nennweite und ggf. Klappenstellung die gewünschte Variante des Lüftungsbauteils.
Die Druckverlustdaten werden sowohl in der Tabelle als auch als Kurvengrafik im Dialog angezeigt.
-
Klicken Sie auf OK, um die Auswahl der Daten für das Lüftungsbauteil zu bestätigen.
Das Programm fragt ab, ob die Druckverlustdaten nur dem gewählten oder allen Lüftungsbauteilen desselben Typs zugewiesen werden sollen.
-
Wählen Sie in der Abfrage des Programms, ob die Druckverlustdaten nur dem gewählten oder allen Lüftungsbauteilen desselben Typs zugewiesen werden sollen.
Sie haben einem oder mehreren Lüftungsbauteilen vordefinierte Druckverlustkurven-Daten zugewiesen.
