Details zu Bauteildaten für Regelorgane

Um einen Druckabgleich präzise einstellen zu können, existieren Regelorgane verschiedener Bauart, vom Lochblech bis hin zum Volumenstromregler.

Allen gemein ist, dass sie einen einstellbaren Druckverlust darstellen, mit dem das Programm das Netz optimal abgleichen kann. Ergebnis sind dann Einstellwerte je nach Bauart des Regelorgans.

Sie befinden sich hier:

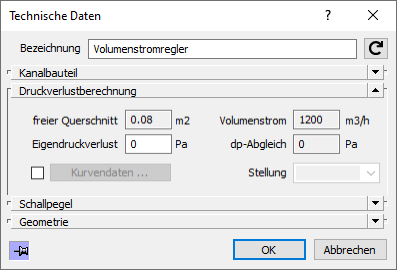

Projekt-Tab ➤ Disziplin ➤ Analyse-Tab ➤ Bauteile ➤ Technische Daten ... ➤ Bauteilwahl

Bezeichnung

In diesem Feld können Sie eine individuelle Bezeichnung für das Bauteil eingeben. Ein Klick auf stellt die ursprüngliche Bezeichnung wieder her und überschreibt die vorherige Eingabe.

Druckverlustberechnung

Wenn ein Herstellerbauteil verwendet wurde, so werden dessen Daten automatisch (schreibgeschützt) angezeigt. Als Ergebnis erhalten Sie sowohl den notwendigen Abgleich-Druckverlust, als auch den freien Querschnitt bezogen auf die aktuell ermittelte Dimension. Sie können einen Eigendruckverlust selbst festlegen.

Zusätzlich haben Sie die Möglichkeit, über den Button Kurvendaten ... individuelle Druckverlustkurven zu definieren und zu verwenden.

Kanalbauteil, Schallpegel, Geometrie

Informationen zu diesen Bereichen der Bauteildaten finden Sie auf der Seite "Details zu Kanalbauteil, Druckverlustberechnung, Schallpegel, Kanalmaterial/Dämmung und Geometrie in den Bauteilen".

Pinn-Nadel

Legt fest, ob mehrere Bereiche des Dialogs gleichzeitig geöffnet werden können oder ob nur ein einzelner Bereich geöffnet werden kann.

Aktiviert : Es können mehrere Bereiche des Dialogs gleichzeitig geöffnet werden.

Deaktiviert : Es kann nur ein Bereich des Dialogs geöffnet werden. Beim Öffnen eines Bereichs werden ggf. andere geöffnete Bereiche des Dialogs geschlossen.
