Grundlagen
Wenn Sie in den Stammtabellen von LINEAR Building benutzerdefinierte Schichtaufbauten erstellt haben, können Sie mittels des gemeinsam verwendeten Typparameters LIN_BA_COMPONENT_KEY bei der Gebäudeerfassung Wände aus Revit mit diesen benutzerdefinierten Schichtaufbauten verknüpfen. Bei der Lastenermittlung in LINEAR Building werden für verknüpfte Bauteile die thermischen Eigenschaften der benutzerdefinierten Schichtbauteile aus den Stammtabellen verwendet.
Vorbereitungen Revit-seitig
Das Architekturbüro weist den Wänden der Architektur in einem Typparameter pro Wandtyp einen eindeutigen alphanumerischen Wert zu; bei Übergabe der Architektur an die TGA-Planung muss die Bezeichnung des Parameters kommuniziert werden. Vor der Gebäudeerfassung wird der Architektur-Parameter in der LINEAR-Parameterverwaltung auf den Parameter LIN_BA_COMPONENT_KEY gemappt, um die Werte des Fremdparameters für die Erfassung sichtbar zu machen. Das Parameter-Mapping entfällt, wenn das Architekturbüro den gemeinsam verwendeten Typparameter unter der Bezeichnung LIN_BA_COMPONENT_KEY anlegt.
Die eindeutigen Parameterwerte für einzelne Wandtypen
können,
falls nicht anderweitig bereits kommuniziert,
den

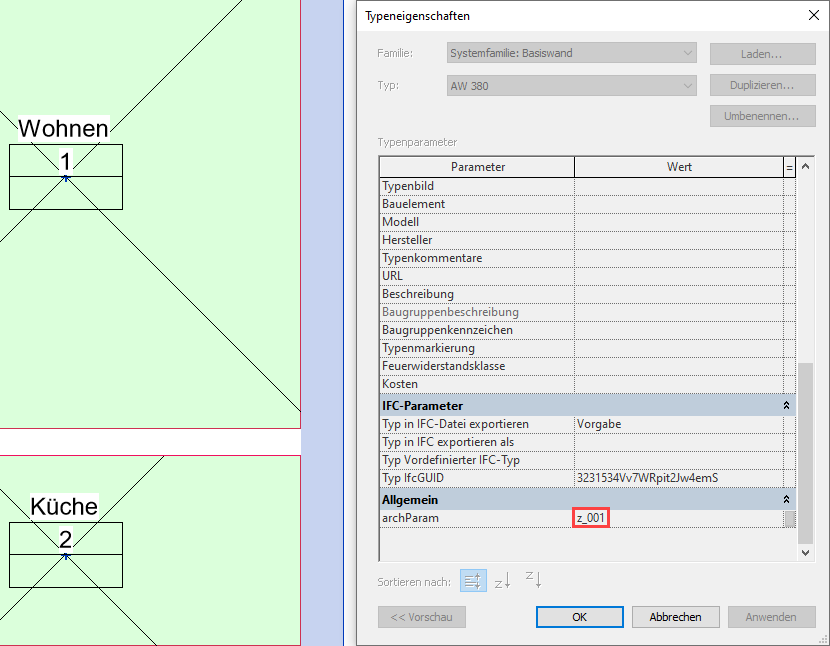

Typeneigenschaften entnommen werden. Wenn sich die Wände in
einem
verknüpften
Projekt befinden, stellen Sie sicher, dass die Option Verknüpfungen
auswählen aktiviert ist.
Vorbereitungen in LINEAR Building
Für eine fehlerfreie Verknüpfung der
Bauteile
aus Revit muss die Vorlage, die bei der
Gebäudeerfassung verwendet wird, die gewünschten Schichtaufbauten bereits in den

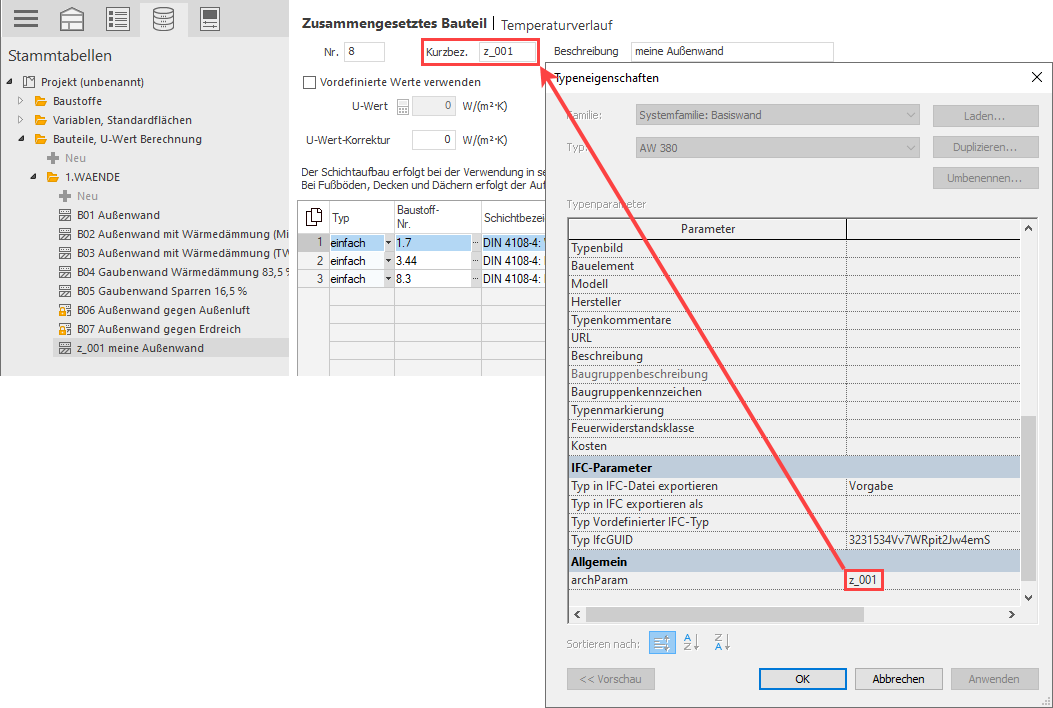

Stammtabellen enthalten. Die Schichtbauteile müssen in ihrer Kurzbezeichnung mit dem
entsprechenden Parameterwert aus LIN_BA_COMPONENT_KEY
übereinstimmen.
In den Synchronisationseinstellungen der Vorlage muss unter Thermische Bauteileigenschaften die Option Nur neue Schichtaufbauten übernehmen eingestellt sein. Sollte an dieser Stelle die Option Alles aktualisieren eingestellt sein, findet zwar eine Verknüpfung der Bauteile statt, der benutzerdefinierte Schichtaufbau wird jedoch mit der Konstruktion aus Revit überschrieben.
