Gebäudestruktur manuell erstellen

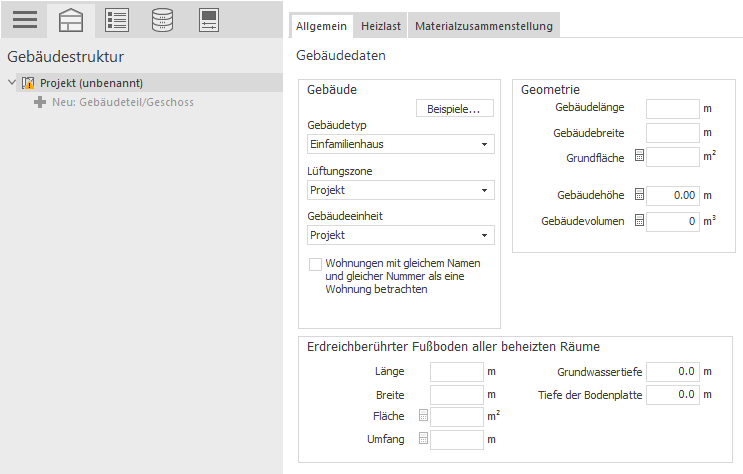

Geben Sie im Bereich Gebäudedaten alle erforderlichen Einstellungen ein.

Klicken Sie in der Gebäudestruktur auf Neu: Gebäudeteil/Geschoss.

Folgende Abfrage öffnet sich.

Wählen Sie Ja, Gebäudeteile verwenden.

Der Dialog Gebäudeteil öffnet sich.

Passen Sie ggf. die Nummer des Gebäudeteils an, legen Sie die Bezeichnung für den Gebäudeteil fest und klicken Sie auf OK.

Der Gebäudeteil wird der Gebäudestruktur hinzugefügt.

Klicken Sie auf Neu: Geschoss.

Der Dialog neues Geschoss wird geöffnet.

Passen Sie ggf. die Nummer des Geschosses an und legen Sie die Bezeichnung des Geschosses fest, indem Sie eine Bezeichnung eingeben oder eine der vorgeschlagenen Bezeichnungen wählen.

Passen sie ggf. die Geschosshöhe, Deckendicke und Brüstungshöhe an und klicken sie auf OK.

Das Geschoss wird der Gebäudestruktur hinzugefügt.

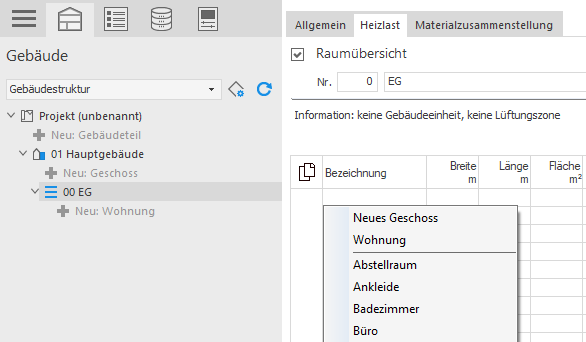

Wechseln Sie zur Registerkarte Heizlast und öffnen Sie mit Klick in die Tabelle das Auswahlmenü.

Das Auswahlmenü zur Erstellung von weiteren Geschossen, Wohnungen bzw. Bereichen oder Räumen wird geöffnet.

Wählen Sie ggf. Wohnung bzw. Bereich bei Nichtwohngebäuden, um der Gebäudestruktur eine Wohnung bzw. einen Bereich hinzuzufügen.

Die Wohnung bzw. der Bereich wird der Gebäudestruktur hinzugefügt und das Auswahlmenü bleibt geöffnet.

Erstellen Sie per Klick auf die entsprechenden Einträge im Auswahlmenü alle erforderlichen Räume für die aktuelle Strukturebene und klicken Sie anschließend auf Fertig.

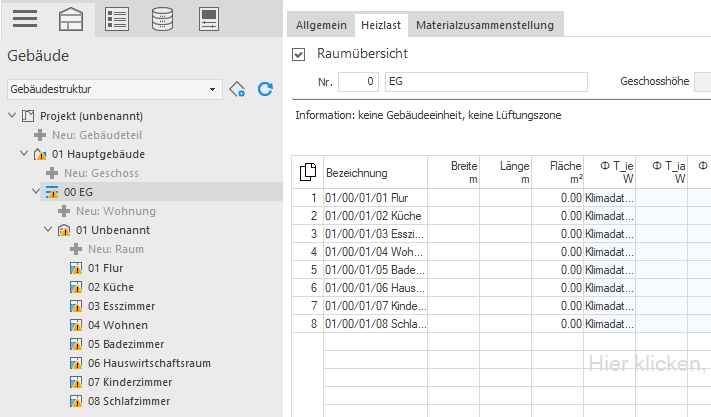

Die Räume werden erstellt und sowohl in der Gebäudestruktur als auch in der Raumübersicht angezeigt.

Ergänzen Sie die Breite und Länge der einzelnen Räume.

Markieren Sie die Zeile eines Raums und klicken Sie auf Raumansicht in der Symbolleiste oder führen Sie einen Doppelklick auf der Zeile des Raums aus, um zur Raumansicht des jeweiligen Raums zu wechseln und weitere Einstellungen für den Raum vorzunehmen.

Wiederholen Sie ggf. die vorherigen Schritte, um die Gebäudestruktur mit allen benötigten Geschossen, Wohnungen und Räumen zu vervollständigen.
