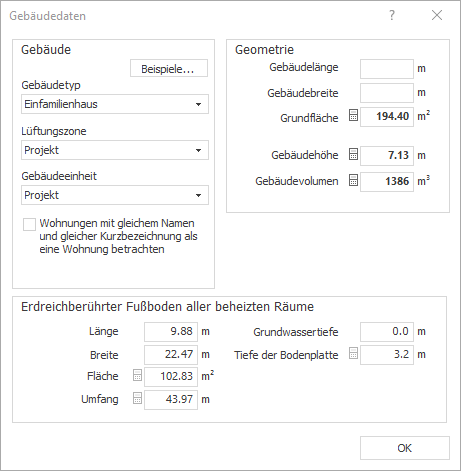

Gebäude
Beispiele...: Öffnet eine Liste mit unterschiedlichen Gebäude-Lüftungskonstellationen. Wenn Sie einen Eintrag auswählen, werden die Felder Gebäudetyp, Lüftungszone, Gebäudeeinheit sowie der Status der Option Wohnungen mit gleichem Namen und gleicher Kurzbezeichnung als eine Wohnung betrachten passend zur Auswahl voreingestellt. Überprüfen Sie nach einer Auswahl alle Einstellungen auf Kompatibilität mit den verwendeten Normen.
Gebäudetyp: Dropdown-Liste zur Auswahl des Gebäudetyps. Diese Angabe hat Auswirkungen auf verschiedene Berechnungen, z. B. auf die Berechnung der Heizlast oder der Wohnungslüftung. Wenn ein Nichtwohngebäude ausgewählt ist, wird in der Gebäudestruktur, in Dropdown-Einträgen der Gebäudedaten zur Auswahl von Gebäudeeinheiten und Lüftungszonen und im Ausdruck statt Wohnung der Begriff Bereich genutzt. Dieser Begriff kann in der Konfiguration im Bereich Projekteinstellungen angepasst werden.
Lüftungszone: Dropdown-Liste zur Auswahl der Strukturebene, auf der Lüftungszonen im Projekt definiert sind. Zur Auswahl stehen Projekt, Gebäudeteil, Geschoss und Wohnung/Bereich. Für die Berechnung nach ISSO muss die Lüftungszone auf derselben Ebene wie die Gebäudeeinheit liegen.
Gebäudeeinheit: Dropdown-Liste zur Auswahl der Strukturebene, auf der Gebäudeeinheiten im Projekt definiert sind. Zur Auswahl stehen Projekt, Gebäudeteil, Geschoss und Wohnung/Bereich. Die Gebäudeeinheit muss für die Berechnung mit der niederländischen Heizlast auf derselben Ebene wie die Lüftungszone liegen.
In der Berechnung nach DIN EN 12831 (2008) erhalten Bauteile, die an beheizte Räume einer anderen Gebäudeeinheit grenzen, den Status grenzt an eine wenig oder anders beheizte Wohnung (uw). Bauteile, die an beheizte Räume der gleichen Gebäudeeinheit grenzen, erhalten den Status grenzt an einen beheizten Raum (i,j).
Wohnungen mit gleichem Namen und gleicher Kurzbezeichnung als eine Wohnung betrachten: Voraussetzung für diese Funktion ist, dass auf der Projektebene in den Gebäudedaten Gebäudeeinheit und Lüftungszone beide auf Wohnung eingestellt sind. Die Funktion ist standardmäßig aktiviert.
Aktiviert: Wohnungen, die in unterschiedlichen Geschossen oder Gebäudeteilen sind, aber denselben Namen und dieselbe Kurzbezeichnung haben, werden in der Heizlastberechnung als eine Wohnung betrachtet. Auf Wohnungsebene werden unabhängig vom aktuellen Geschoss alle zu dieser Wohnung gehörigen Räume angezeigt. Um eine Wohnung nach der Erfassung mit einer anderen zu verbinden, sind Name und Kurzbezeichnung manuell in der dazukommenden Wohnung anzupassen. Die dazukommende Wohnung erhält die Einstellungen der Gebäudeeinheit und der Lüftungszone der existierenden Wohnung. Die Einstellungen der Gebäudeeinheit und der Lüftungszone von verbundenen Wohnungen werden in beide Richtungen synchronisiert.
Deaktiviert: Wohnungen, die denselben Namen und dieselbe Kurzbezeichnung haben, werden als separate Wohnungen betrachtet und separat berechnet.
Geometrie
Gebäudelänge, Gebäudebreite: Diese Maße sind manuell einzugeben. Wenn diese Felder gefüllt sind, können die Werte zur Berechnung der Grundfläche genutzt werden.
Grundfläche: Bei der Gebäudeerfassung wird die Grundfläche ermittelt
und in das Feld eingetragen. Bei der manuellen Eingabe können Sie einen frei gewählten Wert
eintragen. Mit Klick auf
können
Sie die Grundfläche aus der Gebäudelänge- und breite berechnen lassen.
Gebäudehöhe: Die Höhe des Gebäudes wird aus den im Projekt
definierten Geschossen errechnet. Sie können auch alternativ einen frei gewählten Wert
eintragen. Mit Klick auf
wechseln Sie zum errechneten Wert zurück.
Gebäudevolumen: Das Gebäudevolumen wird aus den angegebenen Maßen
errechnet. Sie können alternativ einen frei gewählten Wert eintragen. Mit Klick auf wechseln Sie zum automatisch
errechneten Wert zurück.
Erdreichberührter Fußboden aller beheizten Räume
Länge, Breite: Wenn das CAD-Programm Länge und Breite für erdreichberührende Flächen übergibt, wird das entsprechende Innenwandmaß nach der Gebäudeerfassung an dieser Stelle eingetragen. Wenn keine Werte übergeben werden, eigene Werte verwendet werden sollen oder das Gebäude manuell erstellt wird, können Sie benutzerdefinierte Werte eintragen. Diese Werte werden in keiner Berechnung verwendet und sind rein informativ.
Fläche: Die nach Norm berechnete Fläche des erdreichberührenden
Fußbodens in beheizten Räumen. Dieser Wert wird über die Maße der an Erdreich grenzenden
Hüllflächen berechnet (gewöhnlich Fußböden). Sie können alternativ einen frei gewählten Wert
eintragen. Klick auf
überschreibt einen manuellen Eintrag und trägt den aus den Hüllflächen berechneten Wert ein.
Wenn keine an Erdreich grenzenden Hüllflächen vorhanden sind, entfernt Klick auf einen manuell eingetragenen
Wert.
Umfang: Der nach Norm berechnete Umfang des erdreichberührenden
Fußbodens in beheizten Räumen. Dieser Wert wird über die Maße der an Erdreich grenzenden
Hüllflächen berechnet (gewöhnlich Fußböden). Sie können alternativ einen frei gewählten Wert
eintragen. Klick auf
überschreibt einen manuellen Eintrag und trägt den aus den Hüllflächen berechneten Wert ein.
Wenn keine an Erdreich grenzenden Hüllflächen vorhanden sind, entfernt Klick auf einen manuell eingetragenen
Wert.
Grundwassertiefe: Geben Sie die Grundwassertiefe für den Projektstandort an. Diese wird zur Berechnung der Wärmeverluste an erdreichberührenden Flächen verwendet.
Tiefe der Bodenplatte: Geben Sie die Tiefe der Bodenplatte an. Die Tiefe der Bodenplatte entspricht der Oberkante des tiefsten Fußbodens im Gebäude.
