LINEAR Revit V26

Nutzungsprofile anlegen

Zeigt schrittweise, wie Sie Nutzungsprofile für die Ermittlung der erforderlichen Luftmengen in Räumen nach dem Berechnungsverfahren VDI 6040 Schulen (09-2015) erstellen.

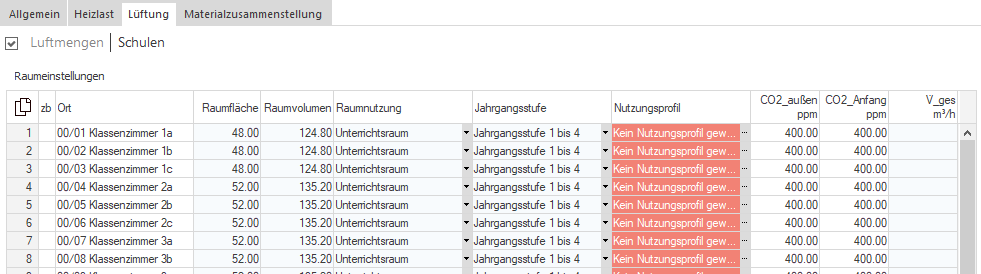

  1. Klicken Sie in der Spalte Nutzungsprofil auf und wählen Sie im erscheinenden Menü Nutzungsprofile verwalten.

    Der Dialog Nutzungsprofile für Schulräume öffnet sich.

  2. Klicken Sie auf und wählen Sie im erscheinenden Menü Hinzufügen.

    Der Dialog Name des neuen Nutzungsprofils öffnet sich.

  3. Geben Sie im Eingabefeld Bezeichnung den Namen für das Nutzungsprofil ein und klicken Sie auf OK.

  4. Das Nutzungsprofil wird erstellt und zur Bearbeitung geöffnet.

  5. Klicken Sie in die Tabelle und wählen Sie im erscheinenden Menü Normalbelegung.

    Der Tabelle wird eine Zeile für das erste Zeitintervall des Nutzungsprofils hinzugefügt, in der die erste Unterrichtseinheit definiert wird.

  6. Tragen Sie in der Spalte Anzahl Personen die Personenanzahl ein, die sich während der Unterrichtseinheit im Raum befinden und passen Sie ggf. die Dauer der Unterrichtseinheit an.

  7. Wiederholen Sie die Schritte 5 und 6, um dem Nutzungsprofil weitere Zeitintervalle für Unterrichtseinheiten oder Pausen hinzuzufügen. Wählen Sie beim Hinzufügen neuer Zeilen den Eintrag Pausenbelegung anstatt Normalbelegung, um ein Zeitintervall für die Definition einer Pause hinzuzufügen.

  8. Schließen Sie nach der Definition aller Zeitintervalle des Nutzungsprofils den Dialog mit OK oder legen Sie ggf. weitere Nutzungsprofile an.

Sie haben Nutzungsprofile für Luftmengenermittlung mit den Berechnungsverfahren VDI 6040 Schulen (09-2015) angelegt.
