Die Ergebnistabelle der Jahressimulation bietet einen Überblick über die Berechnungsergebnisse für jeden der Auslegungsmonate. Die Werte werden hier lediglich angezeigt und können nicht bearbeitet werden.
Sie befinden sich hier:
Dropdown-Liste Jahr
Sie können entweder Ergebnisse für jeden Tag des Testreferenzjahrs anzeigen lassen, oder einen frei gewählten Zeitraum festlegen.

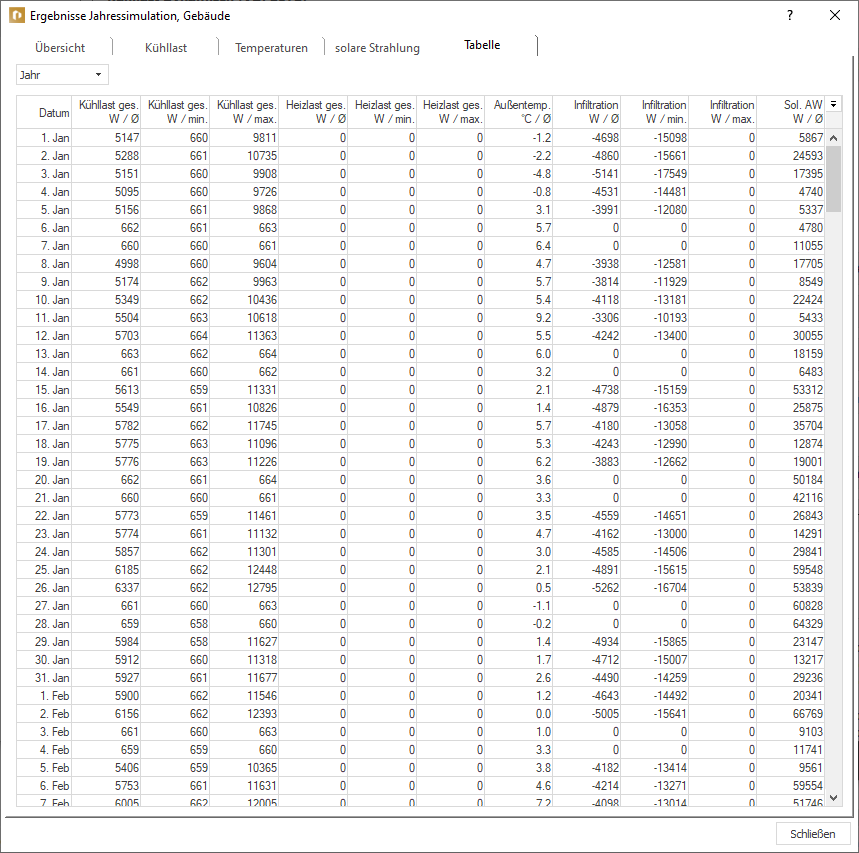

Ergebnistabelle Jahr
|
Spalte |
Beschreibung |
|---|---|
|
Datum |
Datum im TRY, für den die jeweiligen Werte der Zeile ermittelt wurden. |
|
Kühllast/Heizlast ges. W (Ø, min., max) |
Tagesminimum, -maximum und Mittelwert der Kühl- bzw. Heizlast. |
|
Außentemp. °C (Ø, min., max.) |
Tagesminimum, -maximum und Mittelwert der Außentemperatur. |
|
Sol. AW W (Ø, max.) |
Tagesmaximum und Mittelwert der inneren Last durch solare Strahlung auf die Außenwände. |
|
Sol. Transm. W (Ø, max.) |
Tagesmaximum und Mittelwert der inneren Last durch solare Strahlung durch Glasflächen. |
|
Sol. TRY hor. W (Ø, max.) |
Tagesmaximum und Mittelwert der inneren Last durch solare Strahlung auf horizontale Flächen. |
Ergebnistabelle freier Zeitraum
|
Spalte |
Beschreibung |
|---|---|
|
Datum |
Datum im TRY, für den die jeweiligen Werte der Zeile ermittelt wurden. |
|
Zeit h |
Stunde im Tagesgang, für den die jeweiligen Werte der Zeile ermittelt wurden. |
|
Kühllast/Heizlast W |
Die für die jeweilige Stunde berechnete Kühl- bzw. Heizlast. |
|
Kühllast/Heizlast tr. W |
Die für die jeweilige Stunde berechnete trockene Kühl- bzw. Heizlast. |
|
Kühllast/Heizlast FHK W |
Die für die jeweilige Stunde berechnete Kühl- bzw. Heizlast für die Flächentemperierung. |
|
Kühllast/Heizlast RLT W |
Die für die jeweilige Stunde berechnete Kühl- bzw. Heizlast für die Lüftungsanlage. |
|
Außentemp. °C |
Die für die jeweilige Stunde ermittelte Außentemperatur (unter Brücksichtigung der Orts- und Klimadaten). |
|
Maschinen W |
Die für die jeweilige Stunde berechnete Gesamtbilanz der inneren Last durch Maschinen. |
|
Personen W |
Die für die jeweilige Stunde berechnete Gesamtbilanz der inneren Last durch Personen. |
|
Beleuchtung W |
Die für die jeweilige Stunde berechnete Gesamtbilanz der inneren Last durch Beleuchtung. |
|
Infiltration W |
Die für die jeweilige Stunde berechnete Gesamtbilanz der inneren Last durch Infiltration. |
|
Stoffdurchsatz W |
Die für die jeweilige Stunde berechnete Gesamtbilanz der inneren Last durch Stoffdurchsatz. |
|
Sol. AW W |
Die für die jeweilige Stunde berechnete Gesamtbilanz der inneren Last durch solare Strahlung auf die Außenwände. |
|
Sol. Transm. W |
Die für die jeweilige Stunde berechnete Gesamtbilanz der inneren Last durch solare Strahlung durch die Glasflächen. |
|
Anteil konvektiv |
Anteil der inneren Last, der direkt an die Luft abgegeben wird. |
