Klicken Sie im Bereich Berechnungsdaten unter EAC (nur CDD/CDP) auf

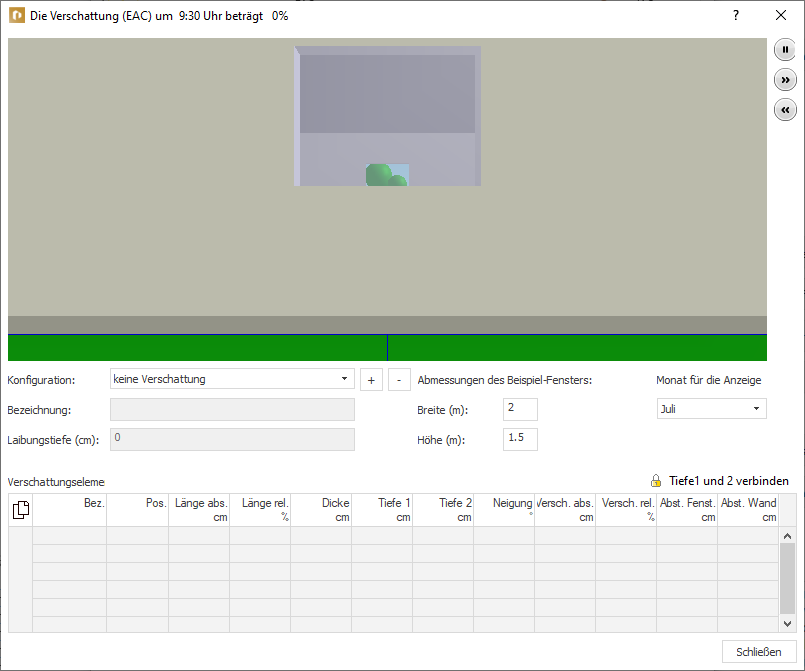

.Der Dialog Die Verschattung (EAC) (...) wird geöffnet.
-
Klicken Sie neben der Dropdown-Liste Konfiguration auf
und geben Sie
der Konfiguration eine Bezeichnung. -
Klicken Sie in der Tabelle Verschattungselemente in eine leere Zeile, um das erste Verschattungselement zu erstellen.
-
Wählen Sie in der Spalte Pos. die Position des Elements.
-
Geben Sie in der Spalte Länge rel. % in Prozent ein, wie lang das Verschattungselement im Verhältnis zur Fensterbreite sein soll.
125% relative Breite für ein Fenster mit 1m Breite wird 1,25m betragen.
-
Geben Sie in der Spalte Tiefe 1 die Tiefe des Verschattungselements ein.
Standardmäßig hat ein Verschattungselement an beiden Enden dieselbe Tiefe. Klicken Sie auf das Schloss vor Tiefe1 und Tiefe2 verbinden, um unterschiedliche Werte eingeben zu können.
-
Geben Sie in der Spalte Abstand Fenster den Abstand des Verschattungselements relativ zur horizontalen bzw. vertikalen Fensterkante ein.
-
Positive Werte platzieren das Element außerhalb der Fensterkante, negative Werte platzieren das Element über der Glasfläche.
-
Ergänzen Sie die verbleibenden Parameter.
-
Wiederholen Sie den Prozess für alle Verschattungselemente des Fensters.

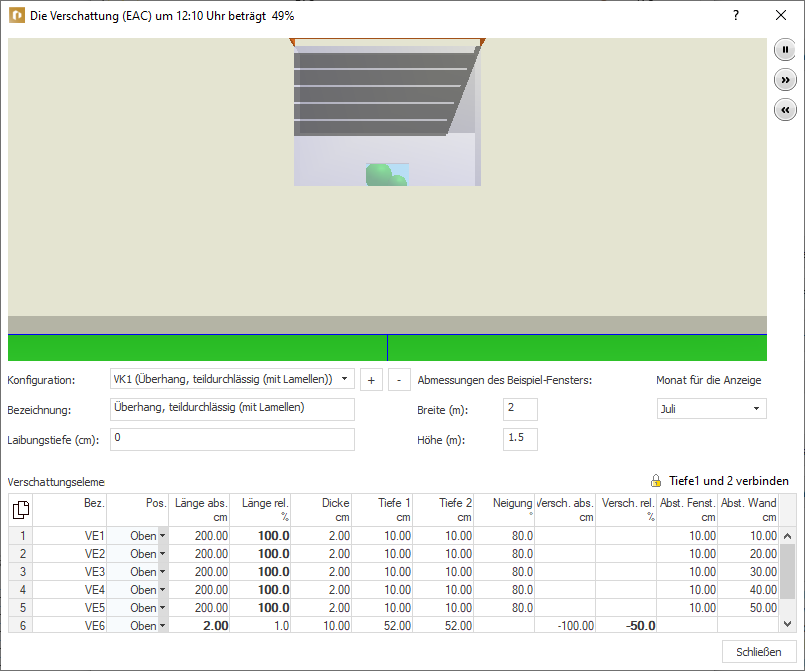

Die Verschattungskonfiguration ist wie gewünscht eingestellt und kann in der Fensterkonfiguration verwendet werden.
