Monat
Dropdown-Liste zur Auswahl des Auslegungsmonats. Die Ergebnisse in der Tabelle werden automatisch aktualisiert. Standardmäßig wird beim Öffnen der Ergebnis-Dialoge immer der Monat mit der höchsten Kühllast angezeigt.
CDD/CDP
Dropdown-Liste zur Auswahl zwischen Anzeige des Cooling Design Day bzw. der Cooling Design Period.

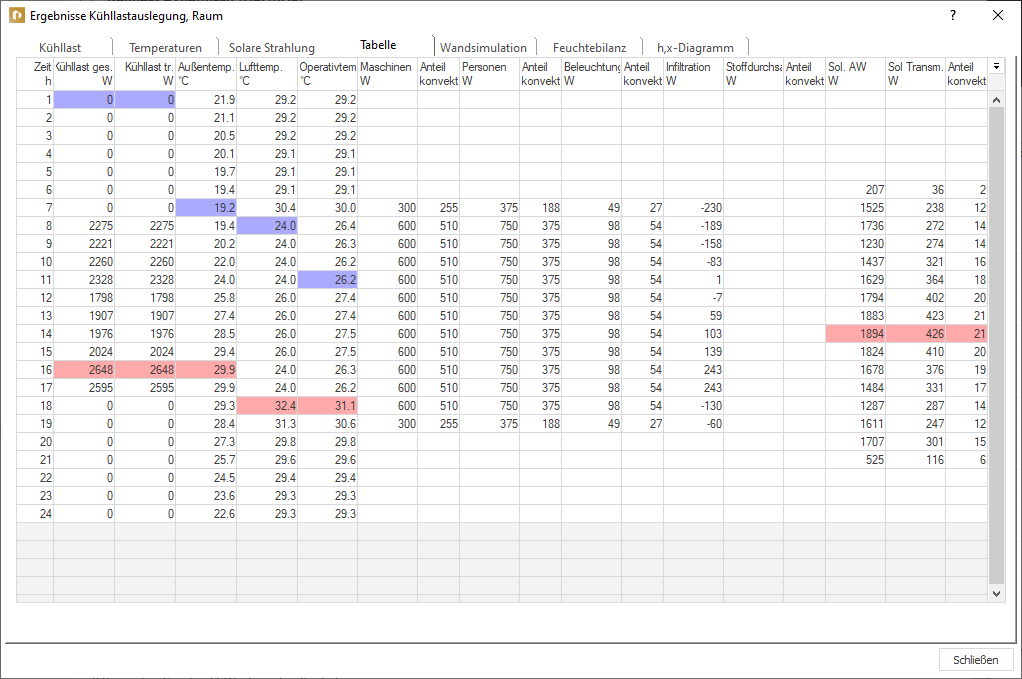

Ergebnistabelle
|
Spalte |
Beschreibung |
|---|---|
|
Zeit h |
Stunde im Tagesgang des CDD. |
|
Kühllast ges. W |
Die für die jeweilige Stunde berechnete Gesamtkühllast. |
|
Kühllast tr. W |
Die für die jeweilige Stunde berechnete trockene Kühllast. |
|
Außentemp. °C |
Die für die jeweilige Stunde ermittelte Außentemperatur (unter Berücksichtigung der Orts- und Klimadaten). |
|
Lufttemp. °C |
Temperatur der Luft in diesem Raum. |
|
Operativtemp. °C |
Aus Luft- und Bauteiloberflächentemperatur gemittelte Temperatur in diesem Raum. |
|
Maschinen W |
Die für die jeweilige Stunde berechnete Gesamtbilanz der inneren Last durch Maschinen. |
|
Personen W |
Die für die jeweilige Stunde berechnete Gesamtbilanz der inneren Last durch Personen. |
|
Beleuchtung W |
Die für die jeweilige Stunde berechnete Gesamtbilanz der inneren Last durch Beleuchtung. |
|
Infiltration W |
Die für die jeweilige Stunde berechnete Gesamtbilanz der inneren Last durch Infiltration. |
|
Stoffdurchsatz W |
Die für die jeweilige Stunde berechnete Gesamtbilanz der inneren Last durch Stoffdurchsatz. |
|
Sol. AW W |
Die für die jeweilige Stunde berechnete Gesamtbilanz der inneren Last durch solare Strahlung auf die Außenwände. |
|
Sol. Transm. W |
Die für die jeweilige Stunde berechnete Gesamtbilanz der inneren Last durch solare Strahlung durch die Glasflächen. |
|
Anteil konvektiv (Maschinen, Personen, Beleuchtung, Stoffdurchsatz, sol. Transm.) |
Anteil der inneren Last, der direkt an die Luft abgegeben wird. |
