Details zu Optionen in den Einstellungen

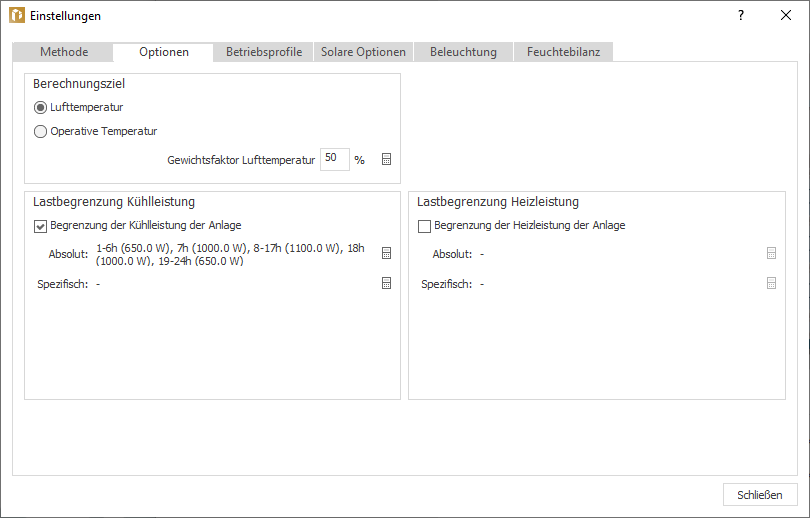

Informationen zur Registerkarte Optionen im Dialog Einstellungen in der dynamischen Kühllastberechnung.

Sie befinden sich hier:

Modulübersicht ➤ Kühllast, dynamisch ➤ Projektebene ➤ Einstellungen ➤ Optionen

Berechnungsziel

Gibt an, ob sich die im Dialog Temperaturprofil angegebene Solltemperatur auf die gemessene Lufttemperatur oder auf die operative Temperatur beziehen soll. Die operative Temperatur wird als Mitteltemperatur aus Luft- und Oberflächentemperatur berechnet. Die Gewichtung der beiden Temperaturen erfolgt über den Gewichtungsfaktor.

Lufttemperatur

Aktiviert: Solltemperaturen aus den Temperaturprofilen beziehen sich auf die Lufttemperatur.

Operative Temperatur

Aktiviert: Solltemperaturen aus den Temperaturprofilen beziehen sich auf die operative Temperatur. Zur Ermittlung der operativen Temperatur wird zusätzlich der Gewichtsfaktor Lufttemperatur (%) benötigt. Sie können den Gewichtsfaktor direkt in Prozent eingeben oder über Klick auf aus einer Liste vordefinierter Gewichtsfaktoren auswählen. Der Gewichtsfaktor hängt von der Luftgeschwindigkeit ab.

Lastbegrenzung Kühlleistung, Lastbegrenzung Heizleistung

Begrenzung der Kühlleistung der Anlage/Begrenzung der Heizleistung der Anlage

Aktiviert: Begrenzt die Leistung der Anlage pro Raum. Diese Vorgabe wird für alle Räume übernommen und kann in den einzelnen Räumen angepasst werden.

Absolut

Klick auf öffnet den Dialog Leistungsprofile, in dem Sie das gewünschte Leistungsprofilset auswählen und anpassen können. Im Profil können Sie die Leistung pro Raum auf einen festen Wert eingrenzen oder im erweiterten Profil über 24 Stunden verteilt festlegen.

Spezifisch

Klick auf öffnet den Dialog Leistungsprofile, in dem Sie das gewünschte Leistungsprofilset auswählen und anpassen können. Im Profil können Sie die Leistung im Raum pro Quadratmeter auf einen festen Wert eingrenzen oder im erweiterten Profil über 24 Stunden verteilt festlegen.

Erfolgt die Energieübergabe bspw. ausschließlich konvektiv, etwa für den Fall einer Wärme-/Kälteversorgung des Raumes über eine Lüftungsanlage, so beträgt der Konvektivanteil 100 %. Bei (zusätzlich) vorhandenen Heiz- oder Kühlkonvektoren verringert sich der Konvektivanteil aufgrund vorhandener Strahlungsanteile der Konvektoren entsprechend. Das Verhältnis ist über die Eingabe des Konvektivanteils zu spezifizieren.
