Wählen Sie in der Dropdown-Liste Wärmebrückenzuschlag die Einstellung Detaillierte Wärmebrückenzuschläge aus.
-
Wechseln Sie in der Gebäudestruktur in den gewünschten Raum und stellen Sie sicher, dass der Bereich Transmission gewählt ist.
-
Markieren Sie die Zeile unter dem Bauteil, dem Sie den Wärmebrückenzuschlag zuweisen möchten, und drücken Sie F5.
Unter der Zeile des Bauteils, dem der Zuschlag zugewiesen werden soll, wird eine leere Zeile eingefügt.
-
Klicken Sie in der leeren Zeile in der Zelle der Spalte Kz-Nr. auf
.Der Dialog Standardflächen öffnet sich.
-
Wählen Sie den gewünschten Wärmebrückenzuschlag und bestätigen Sie mit OK.

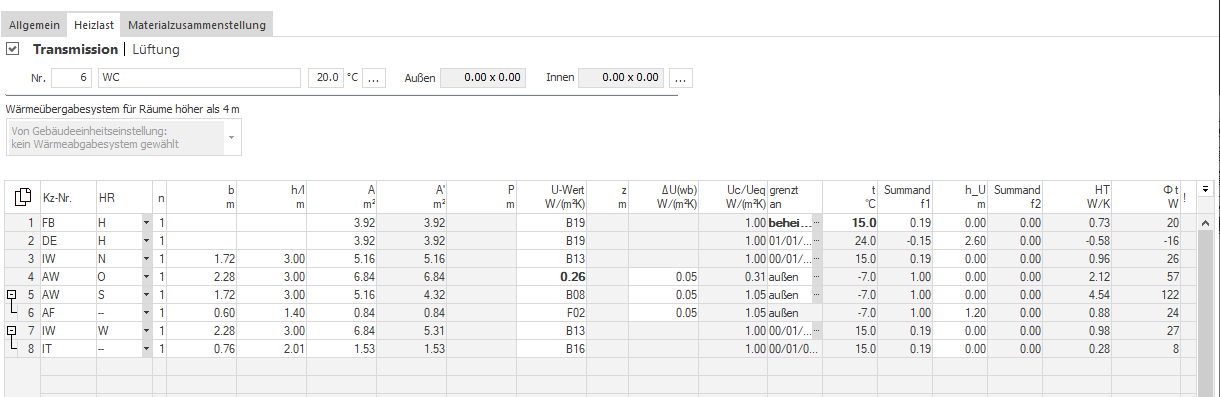

Der gewählte Wärmebrückenzuschlag ist dem Bauteil zugewiesen und wird in der Tabelle als untergeordnetes Bauteil angezeigt (
). Bei
horizontalen und vertikalen Zuschlägen wird das entsprechende Maß (Breite,
Höhe) von dem Bauteil übernommen, dem der Zuschlag zugewiesen wurde, sofern
das Maß hinterlegt ist. -
Klicken Sie in der Zeile des Wärmebrückenzuschlags in die Zelle der Spalte U-Wert / Psi-Wert und anschließend auf

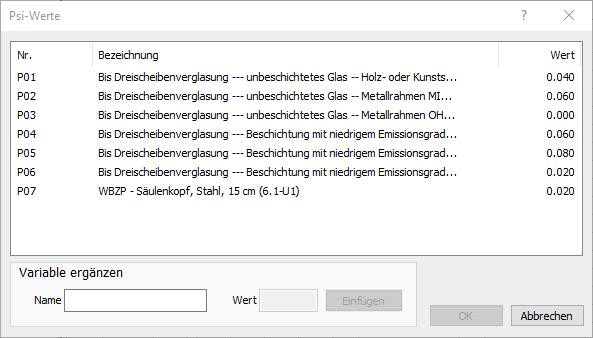

.Der Dialog Psi-Werte öffnet sich.
-
Wählen Sie einen bereits zuvor angelegten, normgerecht definierten Wärmebrückenzuschlag aus oder fügen Sie unter Variable ergänzen einen Wärmebrückenzuschlag mit zugehörigen Psi- bzw. Xi-Wert hinzu.
-
Bestätigen Sie mit OK.

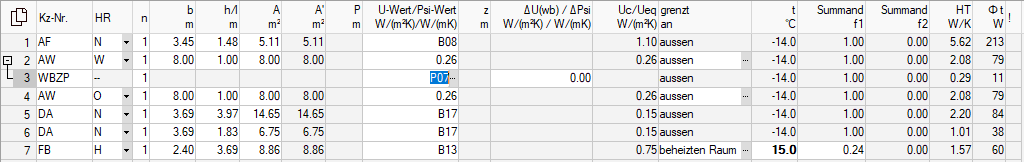

Dem Bauteil wurde ein detaillierter Wärmebrückenzuschlag mit einem normgerechten Psi- oder Xi-Wert hinzugefügt.
