Details zu Lüftung (Raumebene)

Sie befinden sich hier:

Modulübersicht ➤ Heizlast ➤ Raumebene ➤ Lüftung

Lufttechnische Anlage

Dropdown-Liste zur Auswahl der installierten lufttechnischen Anlage.

Bei einer Lüftungsanlage im Raum muss der Zuluftvolumenstrom aufgeheizt werden. Dieses kann im Raum oder durch einen Lufterhitzer erfolgen. Die für die Aufheizung benötigte Wärmeleistung wird in die Heizlast mit eingerechnet und ergibt sich aus der Temperaturdifferenz zwischen der Raumtemperatur und der Temperatur nach der Wärmerückgewinnung (WRG). Die Temperaturdifferenz zwischen der Zulufttemperatur und der Temperatur nach der WRG legt die Wärmeleistung für den Lufterhitzer fest.

Ist das Modul Lüftung aktiviert, werden die Einstellungen zur lufttechnischen Anlage zwischen den beiden Modulen Lüftung und Heizlast synchronisiert und ggf. bereits im Modul Lüftung festgelegte Einstellungen übernommen. Ist das Modul Lüftung nicht aktiviert, wird die Art der lufttechnischen Anlage in der Regel aus den allgemeinen Heizlastdaten übernommen. In solchen Fällen wird Von Lüftungszoneneinstellung vor der Bezeichnung der lufttechnischen Anlage angezeigt. Wenn die lufttechnische Anlage im Raum von der Einstellung auf Ebene der Lüftungszone abweichen soll, wählen Sie hier eine andere Anlage aus.

Die Wahl der Anlagenart ist ausschlaggebend, da aus allen Abluftvolumenströmen des Zu- und Abluftsystems die Ablufttemperatur als Mischtemperatur ermittelt wird, die für die Berechnung der Zulufttemperatur nach der WRG genutzt wird. Die folgenden Abbildungen verdeutlichen die Wahl der lufttechnischen Anlage eines Raumes in Abhängigkeit von der Anlagenkonstellation und die möglichen Einstellungen der Anlagenarten.

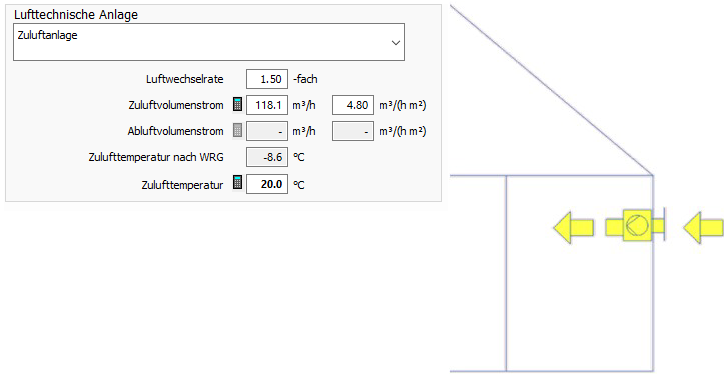

Zuluftanlagen

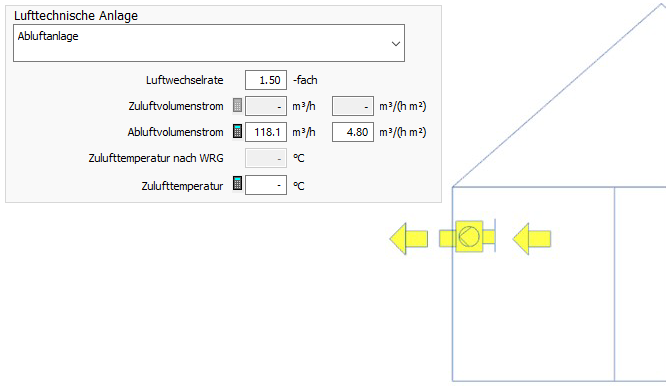

Abluftanlagen

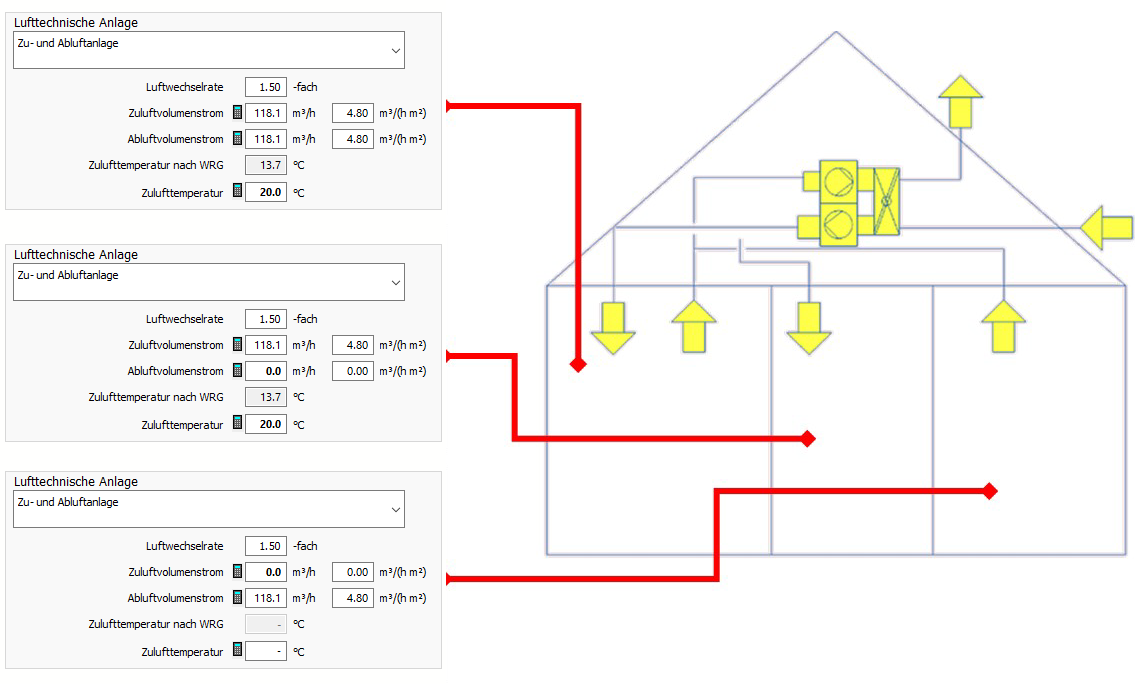

Zu- und Abluftanlagen

Luftwechselrate: Manuell einzutragende Luftwechselrate. Der Zuluft- und Abluftvolumenstrom werden dann berechnet. Wenn Sie Zuluft- oder Abluftvolumenstrom verändern, wird die Luftwechselrate basierend auf dem größeren Volumenstrom entsprechend angepasst.

Zuluftvolumenstrom: Menge der Luft, die über die lufttechnische Anlage in den Raum hineinströmt. Ist das Modul Lüftung aktiviert, werden die Volumenströme zwischen den beiden Modulen Lüftung und Heizlast synchronisiert und ggf. bereits im Modul Lüftung festgelegte Volumenströme übernommen. Wenn Sie zusätzlich den Abluftvolumenstrom angegeben haben, wird die Luftwechselrate basierend auf dem größeren Volumenstrom berechnet. Ein Klick auf öffnet ein Kontextmenü, in dem Sie den Volumenstrom auf den berechneten Wert zurücksetzen können. Ist das Modul Lüftung bei der Auswahl von Zurücksetzen auf berechneten Wert nicht aktiviert, wird der Volumenstrom mit der Standard-Luftwechselrate 1,5 und dem Raumvolumen berechnet. Ist das Modul Lüftung aktiviert, werden abweichende Werte wieder auf die ggf . im Modul Lüftung festgelegten Werte zurückgesetzt.

Die Informationen aus obiger Tabelle betreffen folgende Parameter:

• Volumenstrom Zuluft mechanisch (LIN_BA_MECHANICAL_SUPPLY_AIR_FLOWRATE)

• Volumenstrom Abluft mechanisch (LIN_BA_MECHANICAL_EXTRACT_AIR_FLOWRATE)

• Zulufttemperatur mechanisch Heizen (LIN_BA_MECHANICAL_SUPPLY_AIR_TEMPERATURE_HEATING)

Abluftvolumenstrom: Menge der Luft, die über die lufttechnische Anlage aus dem Raum abgeleitet wird. Ist das Modul Lüftung aktiviert, werden die Volumenströme zwischen den beiden Modulen Lüftung und Heizlast synchronisiert und ggf. bereits im Modul Lüftung festgelegte Volumenströme übernommen. Wenn Sie zusätzlich den Zuluftvolumenstrom angegeben haben, wird die Luftwechselrate basierend auf dem größeren Volumenstrom berechnet. Ein Klick auf öffnet ein Kontextmenü, in dem Sie den Volumenstrom auf den berechneten Wert zurücksetzen können. Ist das Modul Lüftung bei der Auswahl von Zurücksetzen auf berechneten Wert nicht aktiviert, wird der Volumenstrom mit der Standard-Luftwechselrate 1,5 und dem Raumvolumen berechnet. Ist das Modul Lüftung aktiviert, werden abweichende Werte wieder auf die ggf . im Modul Lüftung festgelegten Werte zurückgesetzt.

Zulufttemperatur nach WRG: Zeigt bei Zu- und Abluftanlagen mit Wärmerückgewinnung die Temperatur der Zuluft nach der Wärmerückgewinnung an. Die Zulufttemperatur nach WRG wird für die Berechnung der Lüftungswärmeverluste der Heizlast genutzt. Die Abdeckung der Lüftungswärmeverluste durch einen Lufterhitzer im Zusammenhang mit dem Zuluftvolumenstrom und der Zulufttemperatur wird auf der Ergebnisse angezeigt.

Zulufttemperatur: Die Zulufttemperatur wird abhängig von der Art der lufttechnischen Anlage wie folgt vorgeschlagen:

Bei Zu- und Abluftanlagen wird die Zulufttemperatur je nach Norm pro Lüftungszone mit dem Wärmerückgewinnungsgrad bzw. unter Berücksichtigung von Lufterhitzung ermittelt. Bei reinen Zuluftanlagen wird die Außentemperatur aus den allgemeinen Heizlastdaten als Zulufttemperatur übernommen.

Die Zulufttemperatur kann auch frei eingegeben werden, der Wert erscheint dann fett. Klick auf öffnet ein Kontextmenü, in dem Sie zwischen den Optionen Zurücksetzen auf Wert aus CAD und Zurücksetzen auf berechneten Wert wählen können. Klick auf Zurücksetzen auf Wert aus CAD trägt den Wert ein, der bei der Gebäudeerfassung aus CAD ermittelt wurde. Klick auf Zurücksetzen auf berechneten Wert trägt die nach Norm ermittelten Daten ein. Wenn das Modul Lüftung aktiviert ist, können dort ermittelte Volumenströme die Zulufttemperatur beeinflussen.

Hygienischer Mindest-Lüftungswärmeverlust

Der Mindest-Lüftungswärmeverlust ergibt sich aus dem hygienisch erforderlichen Mindest-Luftvolumenstrom, der aus der Luftwechselrate ermittelt wird. Die Mindest-Luftwechselraten für Wohngebäude werden auf Basis der Heizlastnorm vorgeschlagen. Bei Nichtwohngebäuden wird der Mindestvolumenstrom/Luftwechselrate in Abhängigkeit des gewählten Raumtyps nach adäquaten Normen vorgeschlagen. Weitere Informationen für die Berechnung der einzelnen Raumtypen finden Sie auf der Seite „Über die Vorschlagswerte für den Mindestluftwechsel in Nichtwohngebäude“. Sie können manuell eingegebene Werte zurücksetzen: Klick auf öffnet ein Kontextmenü, in dem Sie zwischen den Optionen Zurücksetzen auf Wert aus CAD und Zurücksetzen auf berechneten Wert wählen können. Klick auf Zurücksetzen auf Wert aus CAD trägt den Wert ein, der bei der Gebäudeerfassung aus CAD ermittelt wurde. Klick auf Zurücksetzen auf berechneten Wert trägt den nach Norm ermittelten Volumenstrom ein. Alternativ zur Luftwechselrate kann ein flächenbezogener Volumenstrom eingegeben werden. Das Netto-Raumvolumen wird automatisch aus den allgemeinen Raumdaten übernommen.

Zuluftvolumenstrom durch Überströmung

Volumenstrom Vb: Volumenstrom, der aus einem oder mehreren benachbarten Räumen nachströmt, ist manuell einzugeben oder wird aus dem Lüftungskonzept übernommen, wenn das Modul Lüftung aktiviert ist. Der Volumenstrom ergibt sich aus der Differenz aus Ab- und Zuluft, wenn die Differenz größer 0 ist. Mit einer manuellen Eingabe kann der Wert überschrieben werden, Klick auf setzt den Wert wieder zurück.

Zulufttemperatur Vb: Mittlere Temperatur der Luft, die aus benachbarten Räumen einströmt, ist manuell einzugeben.

Volumenstrom Viso: Volumenstrom, der aus dem Raum ausströmt. Dieser Wert fließt nicht in die Berechnung der Lüftungswärmeverluste ein. Der Volumenstrom ergibt sich aus der Differenz aus Zu- und Abluft, wenn die Differenz größer 0 ist.

Zulufttemperatur Viso: Mittlere Temperatur der Luft, die aus dem Raum strömt. Der Wert entspricht der Norm-Innentemperatur des Raums.

Weitere Volumenströme

Hier eingegebene Volumenströme fließen in die Berechnung der Lüftungswärmeverluste ein.

Durch Verbrennung oder technisch erforderlich: Volumenstrom, der aus einem beheizten Raum abgeführt wird, welcher im Fall eines Lüftungssystems nicht im Abluftvolumenstrom des Lüftungssystems miteinbezogen wurde – typischerweise bei Verbrennungsluft.

Durch Außenluftdurchlässe: Auslegungs-Luftvolumenstrom der Außenluftdurchlässe im Raum. Dieser Wert wir aus dem Lüftungskonzept übernommen, sofern das Modul Lüftung aktiviert ist.

Durch große Öffnungen: Zusätzliche Volumenströme durch große Öffnungen wie Tore.
