LINEAR Revit V26

Der Parameter eines Luftkanalbauteils ist nicht angegeben

Problem

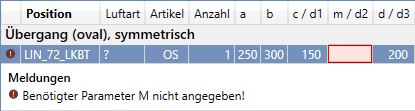

Bei der Erstellung der Stückliste für den e-klimaX-Export wird bei einer Position die Meldung Benötigter Parameter X nicht angegeben ausgegeben.

Ursache

Die gemeinsam genutzten Parameter sind nicht eingestellt. Dadurch können die Parameter der Bauteile nicht zugeordnet werden.

Lösung

    Laden Sie die richtige Datei mit den gemeinsam genutzten Parametern in Revit.

  1. Öffnen Sie den Revit-Dialog Gemeinsam genutzte Parameter bearbeiten über Revit-MFL ➤ Verwalten ➤ Bereich Einstellungen ➤ Gemeinsam genutzte Parameter.

  2. Überprüfen Sie, ob unter Datei für gemeinsam genutzte Parameter: die Parameter-Datei LINEAR_SharedParameters.txt eingestellt ist. Falls nicht, klicken Sie auf Durchsuchen und öffnen Sie diese Datei.

Ursache

Der Parameterwert ist in dem Bauteil bzw. in der Bauteilfamilie vorhanden, aber nicht dem LINEAR-Parameter zugeordnet, der vom eklimaX-Export abgerufen wird. Die für eine Auswertung benötigten Parameter konnten nicht identifiziert werden. Daher ist ein vollständiger und fehlerfreier Export der entsprechenden Formteilfamilien nach e-klimaX nicht möglich.

Diese Meldung wird bei Formteilen ausgegeben, die nicht explizit von LINEAR für den e-klimaX-Export freigegeben wurden.

Lösung

  1. Markieren Sie das betreffende Bauteil im Dialog Stückliste e-klimaX und nutzen Sie die Funktion Zugehörige Bauteile in Projekt auswählen, um das Bauteil im Modell anzuzeigen.

  2. Doppelklicken Sie auf das Bauteil, um den Familieneditor zu öffnen.

  3. Wählen Sie in der Revit-MFL Erstellen ➤ Bereich Eigenschaften ➤ Familientypen, um den Dialog Familientypen zu öffnen.

  4. Suchen Sie im Bereich Bemaßungen der Tabelle den gewünschten Bauteilparameter, z. B. d1. Dem Parameter ist in der Regel ein fester Wert oder eine Formel zugewiesen.

  5. Klicken Sie in die Tabelle und erstellen Sie mit dem Button Neuer Parameter unten links im Dialog einen neuen Eintrag.

    Der Dialog Parametereigenschaften öffnet sich.

  6. Wählen Sie im Bereich Parametertyp die Option Gemeinsam genutzter Parameter.

  7. Klicken Sie auf den Button Auswählen.

    Der Dialog Gemeinsam genutzte Parameter öffnet sich.

  8. Wählen Sie in der Dropdown-Liste Parametergruppe den Eintrag LINEAR_Ventilation.

  9. Wählen Sie den gewünschten Parameter aus, z. B. LIN_VE_DIM_D1, und bestätigen Sie mit OK. Das Suffix des Parameternamens steht für den zuzuordnenden Bauteilparameter, in diesem Fall für den Parameter d1.

  10. Wählen Sie im Bereich Parameterdaten die Option Exemplar und bestätigen sie mit OK.

  11. Tragen Sie für den neu angelegten Parameter im Feld der Spalte Formel den zugehörigen Parameter der Bauteilfamilie ein, um das Mapping vorzunehmen.

  12. Bestätigen Sie die Eingaben, indem Sie den Button Anwenden klicken. Verlassen Sie den Dialog mit OK.

  13. Klicken Sie im Revit-MFL im Bereich Familieneditor auf den Button In Projekt laden.

  14. Revit fragt ab, ob die bestehende Version überschrieben werden soll. Wählen Sie die Option Bestehende Version und ihre Parameterwerte überschreiben.

  15. Rufen Sie erneut die Funktion e-klimaX-Export auf und prüfen Sie die korrigierte Position.
