Problem
Bei der Gebäudeerfassung werden Bauteile, die im Modell nicht ans Erdreich grenzen, als an Erdreich grenzend erfasst.
Mögliche Ursache: Referenzebene der Gebäudeerfassung

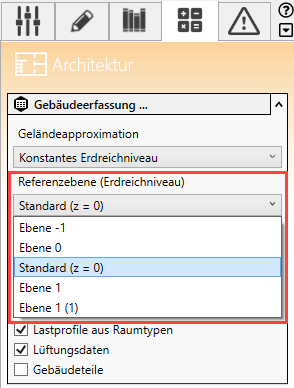

Wenn Sie vor der Gebäudeerfassung in der Disziplin Architektur auf dem Analyse-Tab für die Geländeapproximation die Option Konstantes Erdreichniveau gewählt haben, wird anhand der Referenzebene (Erdreichniveau) festgelegt, auf welcher Ebene der Verschnitt mit dem Erdreich liegt. Wenn Sie in diesem Fall bspw. Ebene 3 gewählt haben, werden die Außenwände und Fenster der darunter liegenden Geschosse alle als an Erdreich grenzend erfasst.
Lösung
- Überprüfen Sie, ob in den
Einstellungen für die Gebäudeerfassung die korrekte Referenzebene eingestellt
ist.
Die
Standardeinstellung lautet Standard (z =
0).
Mögliche Ursache: Lage topografischer Karten
Bei der Verwendung von topografischen Karten kann eine nicht korrekte Lage von Karten dazu führen, dass Bauteile fälschlicherweise als an Erdreich grenzend erfasst werden.
Lösung
- Prüfen Sie die Lage der
topografischen Karte und stellen Sie sicher, dass keine weiteren topografischen
Karten (auch ausgeblendete) mit ggf. falscher Lage im Modell enthalten
sind.
