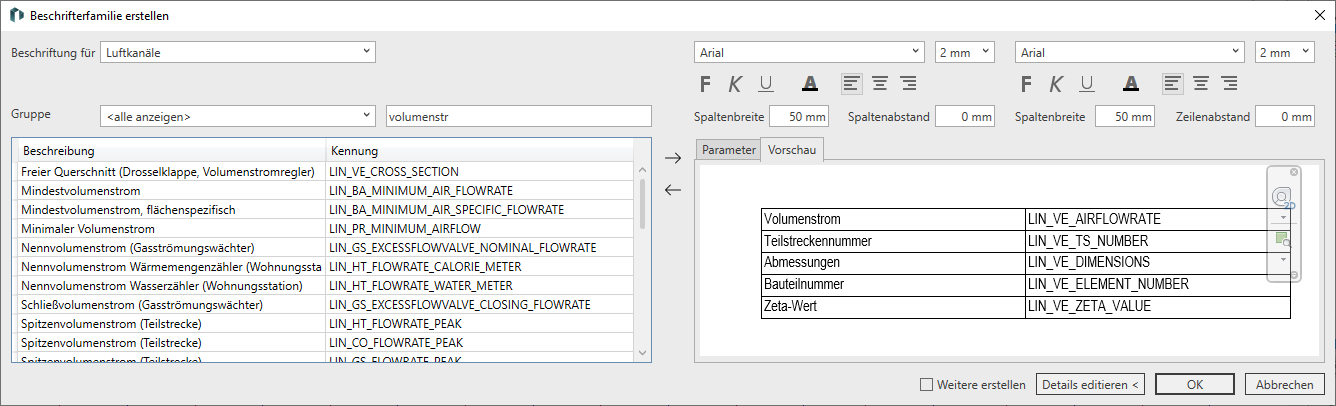

Wählen Sie über die Dropdown-Liste Beschriftung für einen passenden Eintrag.
-
Wählen Sie über die Dropdown-Liste Gruppe einen Eintrag für die passende Disziplin bzw. den passenden Workflow.
Die Einträge in der Tabelle der auswählbaren Beschriftungsparameter wird gemäß der Auswahl gefiltert.
-
Wählen Sie mit einem Klick einen Parameter aus der Tabelle aus.
-
Fügen Sie den gewählten Parameter mit Klick auf das Pfeilsymbol
der rechten Tabelle und damit der
benutzerdefinierten Beschrifterfamilie hinzu. -
Wiederholen Sie die Schritte 3. und 4., um weitere Parameter für die Beschrifterfamilie zu wählen.
-
Ändern Sie die Reihenfolge der Beschrifterelemente in der Auswahl per Drag-and-Drop.
-
Stellen Sie oben rechts im Dialog die Formatierung für die Darstellung der Parameterbeschreibung und des Parameterwerts ein.
-
Klicken Sie auf den Button OK.
Es öffnet sich ein Datei-Explorer.
-
Wählen Sie einen Dateinamen und einen Speicherpfad und klicken Sie OK, um die Beschrifterfamilie zu speichern.
Sie haben den benutzerdefinierten Beschrifter erstellt, angepasst und gespeichert. Diesen können Sie nun als Beschrifterdatei im Dialog Beschriftung im Bereich Beschrifter konfigurieren zur Beschriftung des Modells verwenden.
