Markieren Sie in der Vorauswahl die Modellreihe, deren Modelloptionen Sie festlegen möchten.
-
Klicken Sie auf den Button Modelloptionen.

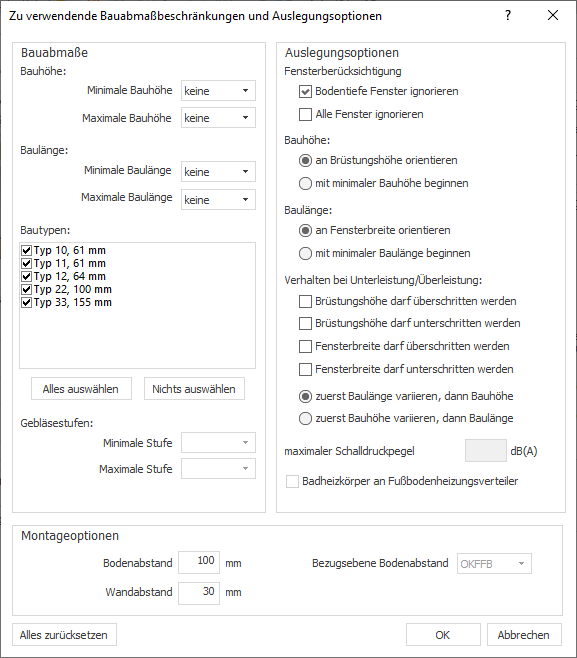

Der Dialog Zu verwendende Bauabmaßbeschränkungen und Auslegungsoptionen öffnet sich.
-
Nehmen Sie die gewünschten Einstellungen für die Bauabmaße vor.
-
Nehmen Sie die gewünschten Einstellungen für die Auslegungsoptionen vor.
-
Legen Sie im Bereich Montageoptionen fest, welche Abstände beim Platzieren der Heizkörper in ein verbundenes CAD verwendet werden sollen.
-
Klicken Sie auf OK.
Modelloptionen festlegen
Zeigt schrittweise, wie Sie Modelloptionen für Heizkörper- oder Kühlkonvektor-Modellreihen festlegen. Dazu gehört beispielsweise die Festlegung, ob bei der Auslegung bestimmte Maße eingehalten werden sollen oder ob beim Über- oder Unterschreiten der Leistung bestimmte Maße über- oder unterschritten werden dürfen.
