Details zu Systembauteil Flächentemperierung

Informationen zur Registerkarte Systembauteil Flächentemperierung.

Tabellarische und grafische Darstellung der Schichten des in den Stammtabellen angewählten Systembauteils. Systemabhängig können Bauteile modifiziert werden. Modifizierungen sind nur innerhalb vordefinierter Grenzen und in freigegebenen Feldern möglich. Das Hinzufügen zusätzlicher Schichten ist immer möglich.

Sie befinden sich hier:

Modulübersicht ➤ Flächenheizung/Flächenkühlung ➤ Stammtabellen ➤ Bauteile, U-Wert Berechnung ➤ Systembauteile Heizen/Kühlen ➤ Auswahl eines Systembauteils

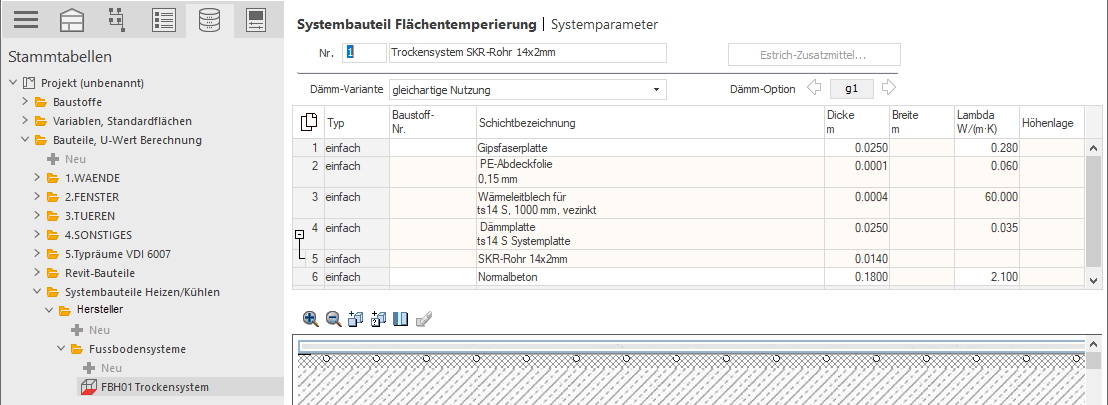

Systembauteil Flächentemperierung

Es wird die Nummer und die Bezeichnung des Bauteils angezeigt. Beides kann hier angepasst werden.

Systemabhängig kann über den Button Estrich-Zusatzmittel… der Dialog Wählen Sie ein Estrich-Zusatzmittel geöffnet werden, in dem Estrich-Zusatzmittel des Herstellers zur Stückliste hinzugefügt werden können.

Unter Dämm-Variante können dem Systembauteil verschiedene Dämmvarianten zugewiesen werden. Ausschlaggebend ist die Nutzungsart des an das Flächensystem angrenzenden Raums bzw. die Beschaffenheit des angrenzenden Materials. Entsprechend der Angabe wird der zugehörige R-Wert nach Norm übernommen und für die Berechnung verwendet. Folgende Dämmvarianten sind möglich.

  • gleichartige Nutzung

  • nicht gleichartige Nutzung

  • unbeheizte Räume

  • Außenluft

  • Erdreich

Systemabhängig kann zusätzlich zwischen verschiedenen Dämm-Optionen gewählt werden.

Tabellarische Darstellung des Systembauteils

Listet die einzelnen Schichten und deren Parameter auf.

Systemabhängig können einige Schichten und ihre Parameter modifiziert werden. Mit F5 oder einem Klick in eine leere Zeile können neue Schichten hinzugefügt werden. Modifizierbare Schichten können mit F6 entfernt werden. Systemabhängig werden bei einigen Schichten Varianten angeboten, zwischen denen Sie mit dem Button wechseln können.

In der Tabelle markierte Schichten werden im grafischen Schichteditor farblich hervorgehoben.

Mit Klick auf haben Sie die Möglichkeit, die Inhalte der Tabelle mit oder ohne Spaltenüberschrift zu kopieren und bspw. in Excel einzufügen.

Wenn Sie einzelne Zeilen bzw. Zellen markiert haben, können Sie die markierten Daten mit den Tastenkombinationen Strg+C (mit Spaltenüberschrift) oder Strg+Shift+C (ohne Spaltenüberschrift) kopieren und bspw. in Excel einfügen.

Schichtentabelle

Spalte

Beschreibung

Nummer

Nummerierung der einzelnen Schichten des Systembauteils, beginnend mit der obersten Schicht.

Schichten bzw. Elemente des Bauteils, die sich innerhalb einer anderen Schicht (Rohre im Estrich) befinden, sind mit gekennzeichnet.

Typ

Gibt an, ob eine Schicht einfach (durchgehende Schicht) oder zusammengesetzt (sich wiederholendes Element, wie z. B. Balken in einer Holzbalkendecke) ist. Bei den Schichten der Systembauteile der Flächentemperierung ist dies fest vorgegeben.

Baustoff-Nr.

Zeigt bei hinzugefügten und hinsichtlich des Baustoffs bearbeiteten Schichten die Baustoff-Nr. an.

In nicht gesperrten Feldern öffnet den Dialog Baustoff-Liste, in dem hinterlegte Baustoffe gewählt werden können. Alternativ kann auch ein Doppelklick in das Feld gemacht oder bei angewähltem Feld F8 gedrückt werden.

Schichtbezeichnung

Zeigt die Benennung der jeweiligen Schicht bzw. deren Baustoff an.

Schichtabhängig können Sie über den Button zwischen verschiedenen Varianten wählen.

Dicke m

Gibt das vertikale Ausmaß der Schicht an.

Breite m

Gibt das horizontale Ausmaß der Schicht an.

Lambda W/(m*K)

Gibt den für die Berechnung des U-Werts benötigten Wärmeleitkoeffizienten der Schicht an.

Höhenlage

Ermöglicht Ihnen, die Höhenlage des Rohres in der rohrführenden Schicht zu berücksichtigen. Bei einigen Systemen, wie Tackersystemen, liegt das Rohr immer auf dem Boden der Schicht. Bei solchen Systemen ist die Höhenlage standardmäßig 0.0 und wird nicht angezeigt. Bei Systemen wie Industrie- und Betonkerntemperierungs-Systemen können Sie durch Angabe der Höhenlage die Lage des Rohres in der Schicht berücksichtigen.

Grafischer Schichteditor

Ermöglicht die Bearbeitung des Systembauteils. Durch Auswahl einer Schicht wird die zugehörige Zeile in der Schichtentabelle angewählt.

: Vergrößert bzw. verkleinert die Darstellung des aktuellen Schichtaufbaus.

: Öffnet zur Auswahl eines Baustoffs den Dialog Baustoff-Liste. Anschließend können Sie den gewählten Baustoff im grafischen Schichteditor einer Schicht zuweisen.

: Ermöglicht das Einfügen von neutralen Schichten per anschließenden Klick in den grafischen Schichteditor.

: Öffnet den Dialog Luftschichttyp wählen, in dem Sie eine ruhende oder schwach zirkulierende Luftschicht definieren können. Anschließend können Sie die Schicht über einen Klick an die gewünschte Position in der Schichtenansicht einfügen.

: Entfernt die aktuell gewählte Schicht. Da es sich um vom Hersteller gelieferte Systeme mit festem Aufbau handelt, können nicht alle Schichten gelöscht werden.
