Regelung anlegen und zuweisen

Zeigt schrittweise, wie Sie eine Regelung anlegen und dieser eine Regelkomponente zuweisen.

  1. Klicken Sie auf unterhalb von Wärme-/Kälteerzeuger.

    Der Dialog Bauteil oder Bauteilgruppe öffnet sich.

  2. Wählen Sie Regelung, passen Sie ggf. Nummer und Bezeichnung an und bestätigen Sie mit OK.

    Die Regelung ist angelegt.

  3. Wählen Sie den Verteiler, des Kreises bzw. der Kreise dem Sie die neue Regelung zuweisen möchten, in der Strangansicht.

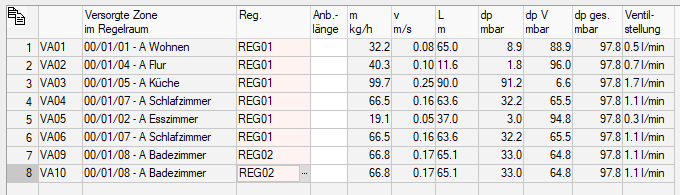

  4. Weisen Sie im Bereich Heizungsverteiler/Kühlungsverteiler in der Spalte Reg. den betroffenen Kreisen die neue Regelung zu.

    Den Kreisen ist die neue Regelung zugewiesen.

  5. Wählen Sie die neue Regelung in der Strangansicht.

  6. Klicken Sie im Bereich Regelung auf .

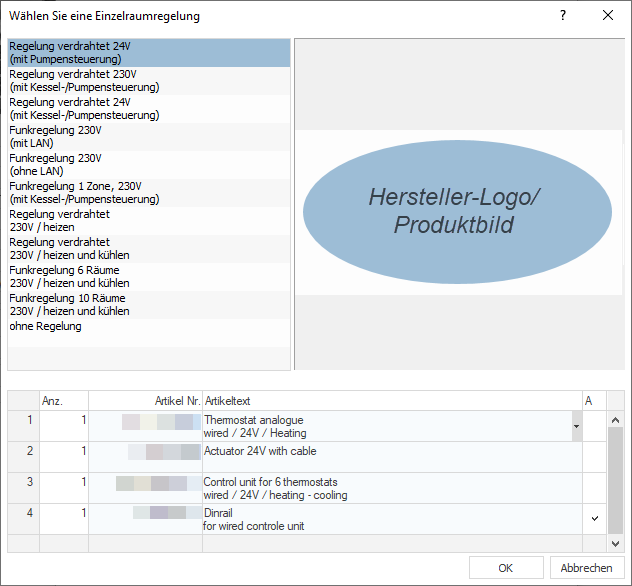

    Der Dialog Wählen Sie eine Einzelraumregelung öffnet sich.

  7. Wählen Sie die gewünschte Regelkomponente und bestätigen Sie mit OK.

Sie haben in Ihrem Projekt eine neue Regelung mit der gewünschten Regelkomponente angelegt und Kreisen diese Regelung zugewiesen.
