LINEAR und DBD starten Partnerschaft für effizientere Ausschreibungen

Original-Grafik: © ZUBI CREATIONS –  stock.adobe.com

Präzises Mapping als Schlüssel zur Effizienz
Das gemeinsame Ziel von LINEAR und DBD ist es, mehr Effizienzgewinne für Anwenderinnen und Anwender zu erzielen, indem ein reibungsloser Workflow beim Übergang der Planung in die Ausschreibung ermöglicht wird.

Der Kerngedanke dabei ist, dass das mit LINEAR geplante „Projektwissen“ in Revit nicht erneut für die Ausschreibung definiert werden muss. Entscheidend dafür ist ein präzises Mapping, bei dem die Klassifizierung und Attribuierung von LINEAR Bauteilen exakt in den „Sprachraum“ von DBD überführt wird.

Genau hier haben LINEAR und DBD eine gemeinsame Lösung gefunden: In akribischer Redaktionsarbeit wurden Mappings entwickelt, um LINEAR Bauteile nahtlos in DBD-BIM-Bauteile zu überführen. Aktuell werden bereits 465 LINEAR Bauteilklassifizierungen automatisch erkannt. Zusätzlich beschleunigen unzählige Mappings von Parametern, insbesondere Abmessungen, die Arbeit erheblich.

Das Ergebnis dieser Kooperation steht allen Anwenderinnen und Anwendern des DBD-BIM Plug-ins für Revit ohne zusätzliche Kosten zur Verfügung.

So greifen LINEAR und DBD technisch ineinander
Die präzise Funktionsweise basiert auf der intelligenten Verknüpfung der Systeme von DBD-BIM und LINEAR. DBD-BIM zeichnet sich durch seine bauteilorientierte Konfiguration von Elementen bzw. Kostenelementen aus, die vollständig kompatibel zu STLB-Bau ist. Die Grundidee dahinter ist, dass ein BIM-Bauteil mithilfe von Merkmalen und Ausprägungen alphanumerisch beschrieben wird. Aus dieser detaillierten Beschreibung werden anschließend automatisch die entsprechenden Bauleistungen und Baukosten berechnet.

LINEAR stellt mit seinem Klassifikationssystem MepClasses ein strukturiertes und umfassendes Datenfundament bereit. Dieses System unterscheidet Bauteile in drei präzise Hierarchieebenen: Domäne, Funktion und Klasse. Ein anschauliches Beispiel hierfür ist die Klassifizierung „AirHandling.Controller.VolumeFlowController“. Dieser bauteilindividuelle Parameter ist im Revit-Modell als Merkmal „LIN_CLASSFICATION_LINEAR“ hinterlegt und kann optional durch einen Untertyp im Parameter „LIN_AN_ELEMENT_NAME“ noch näher spezifiziert werden.

Intelligentes Mapping für fehlerfreie Übergabe
Das Mapping bildet das Herzstück der Integration. DBD-BIM ist darauf ausgelegt, die bauteilorientierte Beschreibung von Bauteilen in einzelne, leistungsorientierte Positionen zu transformieren. Das DBD-BIM Plug-in bietet bereits ein umfangreiches Mapping von Revit-Standard-Content auf DBD-BIM. Diese Funktionalität wurde nun gezielt auf das Klassifikationssystem MepClasses von LINEAR erweitert.

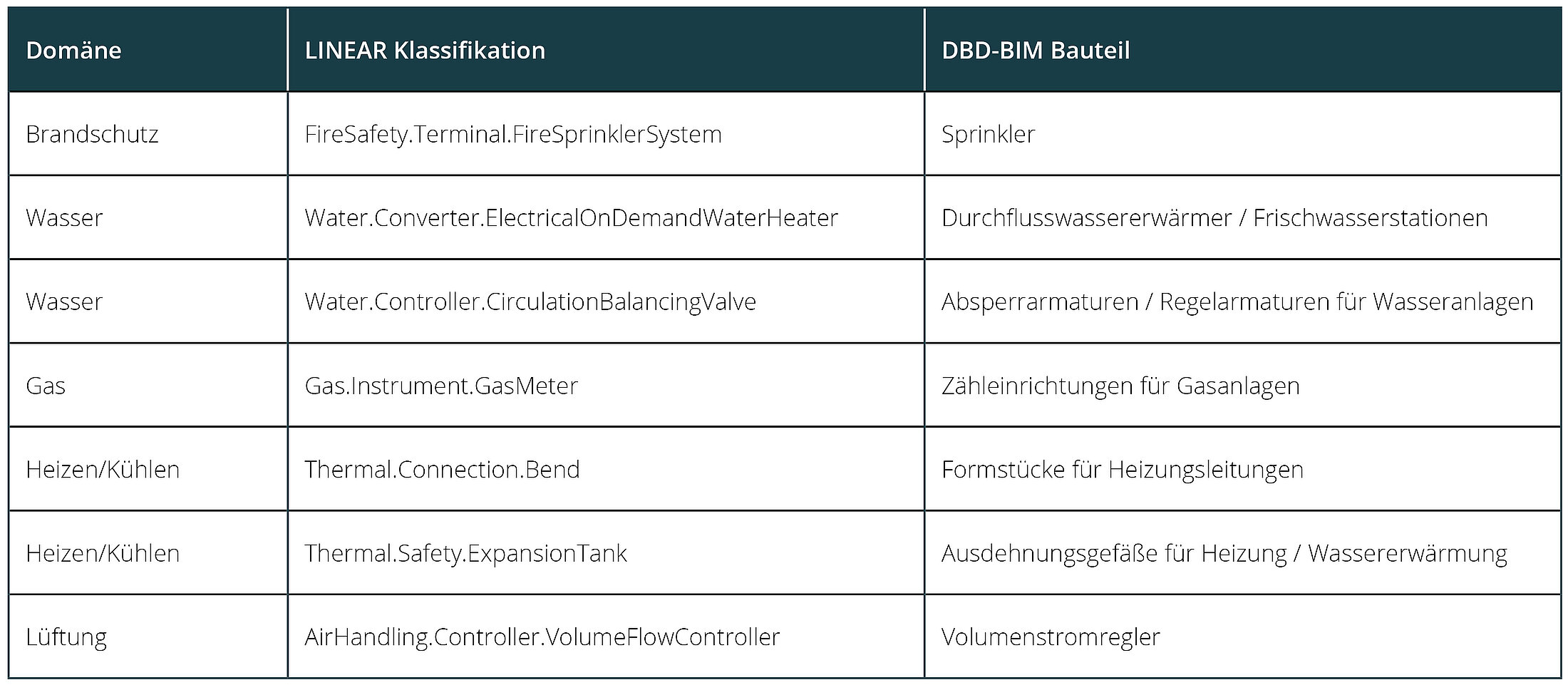

Das übergeordnete Ziel ist es, für jede LINEAR Klassifikation die exakt richtige STLB-Bau Teilleistungsgruppe zu finden für die Vorbereitung der Ausschreibung. Das erforderte eine intensive redaktionelle Arbeit, um die beiden „Sprachen“ der Systeme nahtlos miteinander zu vernetzen. Die Mühe hat sich gelohnt, denn aktuell profitieren Anwenderinnen und Anwender von über 460 vordefinierten Klassifikationszuordnungen.

Einfacher Workflow für sichere Ausschreibungen
Das Ergebnis dieser technischen Synergie ist ein effizienter und transparenter Workflow, der Anwenderinnen und Anwender im Arbeitsalltag entlastet:

1. Bauteil auswählen: Der Nutzende klickt einfach das Bauteil im Revit-Modell an.
2. Automatische Erkennung: Das integrierte Mapping erkennt die LINEAR Klassifikation und wählt automatisch das passende DBD-BIM Bauteil aus.
3. Detaillierte Konfiguration: Das Bauteil kann anschließend präzise für die Ausschreibung konfiguriert werden.
4. Export und Weiterverarbeitung: Die fertigen Daten werden exportiert und können nahtlos in AVA-Softwarelösungen weiterverarbeitet werden.
