Details zu Visualisierung

Informationen zum Dialog Visualisierung in den Rohr- und Kanalnetzberechnungen.

Lassen Sie sich Berechnungsergebnisse und andere Eigenschaften des Rohr- oder Kanalnetzes farbig im Modell anzeigen.

Sie befinden sich hier:

Projekt-TabDisziplinAnalyse-TabBerechnungVisualisierung

Gilt für: Heizung, Trinkwasser, Abwasser, Lüftung, Kälte.

Oder: Projekt-TabDisziplin GasAnalyse-TabVisualisieren

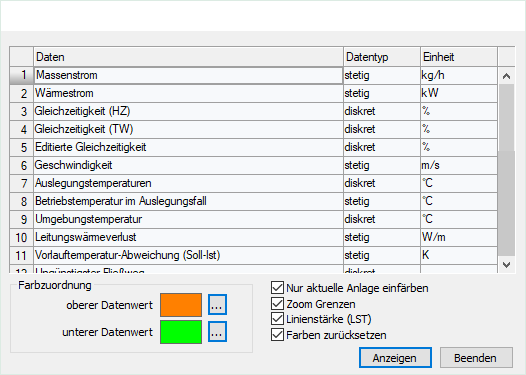

Dialog Visualisierung Linear Revit

Daten

Zeigt den Informationstyp, der im Modell farbig dargestellt wird. Die Datentypen variieren in den unterschiedlichen Disziplinen.

Datentyp

stetig: Die Daten werden durch einen Farbverlauf zwischen dem oberen (maximalen) und unteren (minimalen) Datenwert dargestellt.

diskret: Daten in gleichmäßig verteilten Wertigkeitsintervallen werden mit festgelegten Farben in festgelegter Reihenfolge zugeordnet.

Einheit

Zeigt an, in welcher Einheit die Visualisierung der Information erfolgt.

Farbzuordnung

Beim Datentyp stetig können Sie die Farben für den oberen und unteren Datenwert über ... auswählen.

Nur aktuelle Anlage einfärben

Aktiviert: Wenn sich mehrere Anlagen im Projekt befinden, wird nur die im Berechnungsdialog gewählte Anlage visualisiert.

Deaktiviert: Wenn sich mehrere Anlagen im Projekt befinden, werden alle Anlagen visualisiert.

Zoom Grenzen

Aktiviert: Bei der Visualisierung wird das gesamte Modell angezeigt.

Deaktiviert: Die Visualisierung erfolgt im aktuell eingestellten Modellausschnitt.

Linienstärke (LST)

Die Einstellmöglichkeit ist in Revit nicht relevant.

Farben zurücksetzen

Aktiviert: Die Rohre oder Kanäle erhalten nach dem Beenden der Visualisierung die ursprüngliche Farbdarstellung zurück.

Deaktiviert: Die Rohre oder Kanäle behalten nach dem Beenden die Farben der Visualisierung. Auf diese Weise kann die Farbdarstellung der Visualisierung für Pläne verwendet werden.

Anzeigen

Startet die Visualisierung der gewählten Information mit den gewünschten Einstellungen. Es öffnet sich ein Dialog, in dem Sie die Visualisierung genauer anpassen und filtern können. Mit Esc gelangen Sie zurück zum Dialog Visualisierung.
