Details zu Reports

Informationen zum Dialog Reportliste bearbeiten in den Rohr- und Kanalnetzberechnungen.

Sie befinden sich hier:

Projekt-TabDisziplinAnalyse-TabBerechnungReport...

Gilt für: Heizung, Trinkwasser, Abwasser, Lüftung, Kälte, Gas.

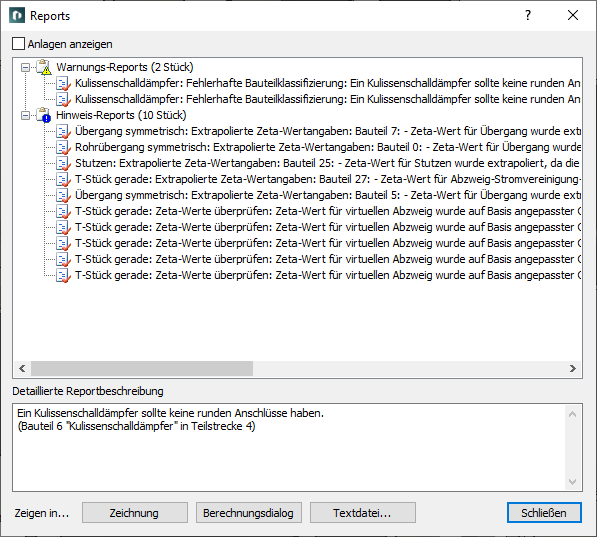

Reports Dialog Linear Revit

Nur Reports dieser Anlage zeigen

Aktiviert: Wenn sich mehrere Anlagen im Projekt befinden, werden nur die Reports der im Berechnungsdialog gewählten Anlage angezeigt.

Deaktiviert: Die Reports aller Anlagen im Projekt werden angezeigt.

Übersicht

Die Reports sind nach Fehlern, Warnungen und Hinweisen gegliedert. Ist eine Fehlermeldung vorhanden, wird dies durch eine Rotfärbung des Reportbuttons im Berechnungsdialog angezeigt. Gibt es nur Hinweise zur Berechnung, wird der Button orange gefärbt. Sind keine Hinweise oder Fehler vorhanden, ist der Button farblos.

Wenn Sie einen Report anklicken, wird die detaillierte Reportbeschreibung im darunter liegenden Bereich angezeigt und Sie können die Funktion Zeigen in... benutzen.

Detaillierte Reportbeschreibung

Zeigt detaillierte Informationen zum gewählten Report. Wenn möglich, wird ein Vorschlag zur Behandlung des Fehlers aufgeführt. Wenn es sich um Fehler bei einem bestimmten Bauteil handelt, werden die Bauteilnummer und ggf. die Teilstrecken- oder Fließwegnummer angezeigt.

Tipp:

Wenn die Lokalisierung der Fehlerquelle über Zeigen nicht ausreichend ist, können Sie das Bauteil, die Teilstrecke oder den Fließweg mit der Funktion Suchen aus dem Berechnungsdialog ausfindig machen. Nach Eingabe der Bauteil-, Teilstrecken- oder Fließwegnummer im Textfeld neben dem Button klicken Sie auf Suchen.

Zeigen in...

Zeichnung: Zeigt die Stelle im Modell, auf die sich der Report bezieht. Dies kann eine Teilstrecke oder ein Bauteil sein. Mit Esc kehren Sie zum Dialog Reports bearbeiten zurück.

Reports u. Aufgaben: Wird angezeigt, wenn der gewählte Eintrag auf Reports und Aufgaben verweist. Kehrt zum Berechnungsdialog zurück und öffnet im Hintergrund den Reports und Aufgaben-Tab mit dem entsprechenden Thema.

Berechnungsdialog: Nur aktiv, wenn eine Berechnung erfolgt ist und der markierte Report ein Bauteil betrifft. Kehrt zum Berechnungsdialog zurück und markiert das entsprechende Bauteil.

Textdatei: Erstellt eine Textdatei mit den detaillierten Reportbeschreibungen, die Sie speichern und bearbeiten können.

OK

Schließt den Dialog Reports bearbeiten und bringt Sie zurück zum Berechnungsdialog.
