Details zur Tabelle Bauteile
Informationen zur Tabelle Bauteile im Berechnungsdialog für Lüftung.
Sie befinden sich hier:
Tabelle zur Druckverlustberechnung

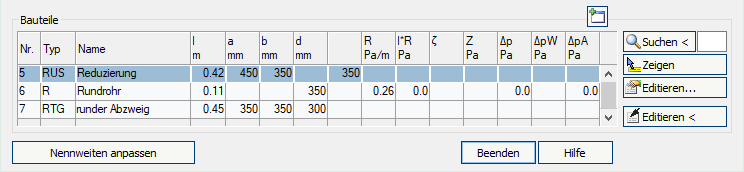

Die Tabelle zeigt die Berechnungsdaten aller Bauteile, die in der gewählten Teilstrecke enthalten sind.
| Spalte | Beschreibung |
|---|---|
| Nr. | Nummer des Bauteils. |
| Typ | Bauteiltyp: L: Leitung |
| Name | Name des Bauteils. |
| l | Länge des Kanals oder Einbaulänge des Bauteils. |
| a, b, c, d d1, d2, d3, d4 | Eingangs-, Ausgangs- und Abzweigsabmessungen von Formstücken und Luftleitungen. Bei rechtechteckigen oder ovalen Bauteilen werden die Abmessungen mit den Buchstaben a–d ausgegeben, bei runden Bauteilen mit d1–d4. |
| R | R-Wert bei geraden Rohren oder Kanälen. |
| l*R | Druckverlust durch Rohrreibung. |
| Zeta | Zetawert des Bauteils. |
| dp | Summe der Druckverluste aus Rohrreibung, Zetawert oder Einzelwiderstand. |
| dpW | Statischer Druckrückgewinn. |
| dpA | Gesamtdruckverlust dieses Bauteils. |
Tabelle zur Schallberechnung
| Spalte | Beschreibung |
|---|---|
| Nr. | Nummer des Bauteils. |
| Typ | Bauteiltyp |
| Name | Name des Bauteils. |
| l | Länge des Kanals oder Einbaulänge des Bauteils. |
| a, b, c, d d1, d2, d3, d4 | Eingangs-, Ausgangs- und Abzweigsabmessungen von Bauteilen. Bei rechtechteckigen oder ovalen Bauteilen werden die Abmessungen mit den Buchstaben a–d ausgegeben, bei runden Bauteilen mit d1–d4. |
| Oktavfrequenzbänder | Unbewerteter Schallleistungspegel aller acht Oktavbänder für dieses Bauteil. |
| Rest db | Unbewerteter Schallleistungspegel am Ende des Bauteils. |
