Details zu Teilstrecken editieren

Informationen zum Dialog Teilstrecken editieren in den Rohrnetzberechnungen Heizung und Kälte.

Der Dialog ermöglicht es Ihnen, die Berechnung zu beeinflussen, indem Sie Teilstrecken zu den berechneten Daten weitere Werte hinzufügen und/oder die maximalen Geschwindigkeiten individuell anpassen. Werte des Berechnungsdialogs, die sich durch Angaben im Dialog Teilstrecke editieren ändern, werden im Berechnungsdialog fett dargestellt.

Sie befinden sich hier:

Projekt-TabDisziplinAnalyse-TabBerechnungTeilstreckenEditieren...

Gilt für: Heizung, Kälte.

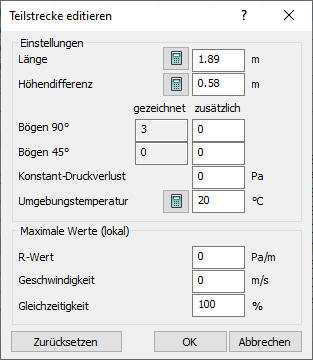

Teilstrecke Dialog Linear Analyse

Einstellungen

Länge, Höhendifferenz

Die Werte werden aus dem Modell übernommen. Sie können die Werte aber hier ändern. Mit Klick auf setzen Sie die Werte auf die konstruierten Maße zurück.

Bögen 90°, Bögen 45°

gezeichnet: Zeigt die Anzahl der konstruierten Bögen in dieser Teilstrecke an.

zusätzlich: Geben Sie die Anzahl der Bögen ein, die als zusätzliches Material in der Stückliste ausgegeben werden sollen.

Konstant-Druckverlust

Geben Sie einen zusätzlichen Druckverlust für diese Teilstrecke ein.

Umgebungstemperatur

Die Umgebungstemperatur wird aus dem Eintrag im Dialog Einstellungen übernommen und kann für jede Teilstrecke angepasst werden. Mit Klick auf setzen Sie den Wert auf den Wert aus der Konfiguration zurück.

Maximale Werte (lokal)

R-Wert

Wenn Sie dieser Teilstrecke ein abweichendes maximales Rohrreibungsdruckgefälle zuweisen möchten, geben Sie den Wert hier ein. Beim Eintrag 0 wird der Maximalwert aus den globalen Einstellungen des Dialogs Randbedingungen verwendet.

Geschwindigkeit

Wenn Sie dieser Teilstrecke eine abweichende maximale Geschwindigkeit zuweisen möchten, geben Sie den Wert hier ein. Beim Eintrag 0 wird der Maximalwert aus den globalen Einstellungen des Dialogs Randbedingungen verwendet.

Gleichzeitigkeit

Geben Sie die Gleichzeitigkeit für diese Teilstrecke ein. Die Gleichzeitigkeit wird vom Programm automatisch Vorlauf- und Rücklaufleitungen gemeinsam zugewiesen.

Die Gleichzeitigkeit (f) wird auf den Wärmestrom und den Massenstrom angesetzt.

Q* = m* c (Tv-Tr)

Mit dem Spitzenwärme- und Spitzenmassenstrom:

Q* = Q * f

m* = m * f

Zurücksetzen

Setzt alle Einträge auf die aus dem Modell berechneten Werte zurück.
