Lüftung auf Raumebene konfigurieren

Zeigt schrittweise, wie Sie die lüftungstechnische Anlage auf Raumebene einstellen.

Aufgabenstellung

Sie möchten die Lüftung auf Raumebene konfigurieren.

Navigieren Sie zu:

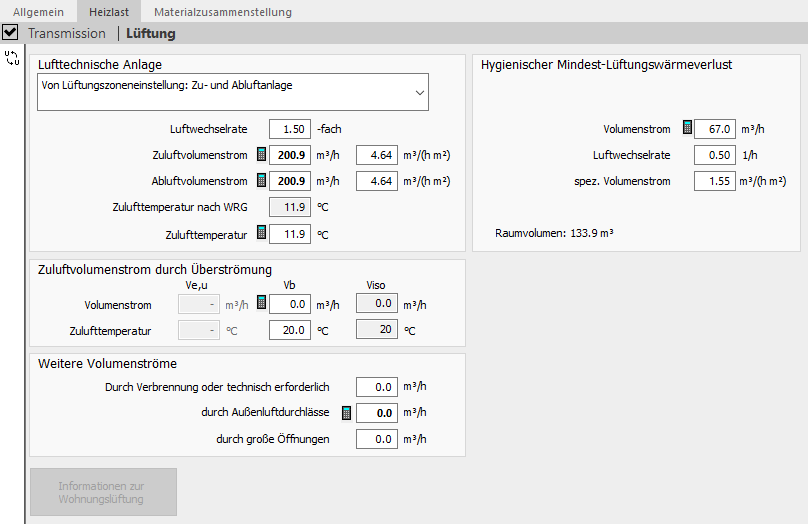

ModulübersichtHeizlastRaumebeneHeizlastLüftung

Arbeitsschritte

  1. Stellen Sie den hygienischen Mindest-Lüftungswärmeverlust ein:
    • Wenn Sie eine von der gewählten Norm abweichende Luftwechselrate verwenden wollen, tragen Sie diese neben Luftwechselrate ein.
    • Wenn Sie eine flächenbezogene Luftwechselrate verwenden wollen, tragen Sie diese neben spez. Volumenstrom ein.

    Im ersten Fall wird der flächenbezogene Volumenstrom mit den Angaben aus den allgemeinen Raumdaten berechnet. Im zweiten Fall wird die Luftwechselrate automatisch berechnet.

  2. Falls die lufttechnische Anlage in diesem Raum von der global eingestellten abweichen soll, wählen Sie eine Lufttechnische Anlage.
  3. Geben Sie die Luftwechselrate oder die Luftvolumenströme der lufttechnischen Anlage ein.
  4. Geben Sie im Bereich Zuluftvolumenstrom durch Überströmung oder Infiltration den Volumenstrom Vb und seine Temperatur ein.
  5. Stellen Sie Weitere Volumenströme ein.

Ergebnis

Die Lüftung für diesen Raum ist konfiguriert.
