Details zu Importiere: ...

Informationen zum Dialog Importiere: … für den Import von Bauteillisten aus einer Excel-Datei.

In diesem Dialog legen Sie fest, welche Parameter beim Import der Bauteillisten in das Revit-Modell geschrieben werden. Wenn Sie die zu importierende Datei zuvor mit dem LINEAR Excel-Export exportiert haben und dabei die Zeilenkennzeichnung Element-ID oder Worksharing-ID verwendet haben, erfolgt die Zuordnung der Parameter automatisch anhand der Metadaten der Kopfzeile der xlsx-Datei.

Sie befinden sich hier:

Revit-MFLRegisterkarte LINEARExcel-ImportÖffnenVoreinstellung

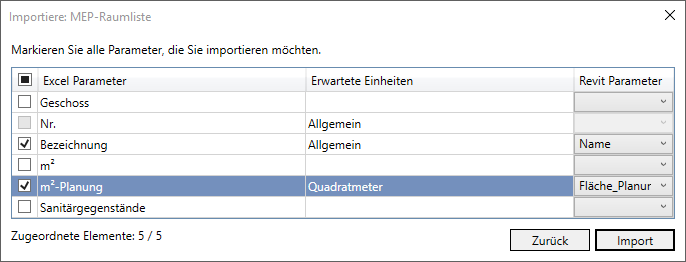

Dialog Importiere MEP Raumliste Linear Revit
Tabelle 1. Spaltenbeschreibung der Parameterimport-Tabelle

Spalte

Beschreibung

Spalte 1

Aktiviert: Der Parameter wird aus der xlsx-Datei ins Revit-Modell importiert.

Wenn Checkboxen nicht anwählbar sind, werden die Parameter bereits für die Raumzuordnung genutzt.

Excel Parameter

Zeigt alle Spaltenbezeichnungen aus dem zu importierenden Arbeitsblatt an.

Erwartete Einheiten

Zeigt an, in welchen Einheiten die Parameter ins Revit-Modell übernommen werden. Die erwartete Einheit ist abhängig vom zugeordnetem Revit-Parameter.

Revit Parameter

Legt fest, welcher Revit-Parameter dem gewählten Excel-Parameter für den Import zugewiesen wird. In der Dropdown-Liste sind alle nicht schreibgeschützten Revit-Parameter gelistet.

Tipp:

Sie können in der Dropdown-Liste auch Parameternamen bzw. deren Anfangsbuchstaben eingeben, um direkt an die Stelle des gesuchten Parameters zu gelangen.

Falls Parameter in ein Element oder Bauteil geschrieben werden sollen, welches schreibgeschützt ist, werden Sie mit einer Fehlermeldung während des Imports darauf hingewiesen. Im Fehlerprotokoll, welches Sie über die Fehlermeldung öffnen können, erhalten Sie genauere Informationen zur Fehlerursache.

Zugeordnete Elemente: .../...

Zeigt beim Import mit Zeilenkennzeichnung an, wie viele Elemente bereits einem Raum zugeordnet sind. Vor dem Schrägstrich steht die Anzahl der zugeordneten Elemente. Hinter dem Schrägstrich steht die Summe der Elemente der zu importierenden Liste.

Beim Import im Modus Raumerkennung wird diese Information nicht angezeigt, da sie Inhalt des vorgelagerten Dialogs Raumzuordnung ist.
