Details zu Auf Raster platzieren

Informationen zum Dialog Auf Raster platzieren im Kontext des Bibliotheks-Tabs.

Sie befinden sich hier:

Projekt-TabDisziplinBibliotheks-TabModusAuf Raster platzieren

Gilt für: Heizung, Trinkwasser, Abwasser, Lüftung, Kälte, Gas.

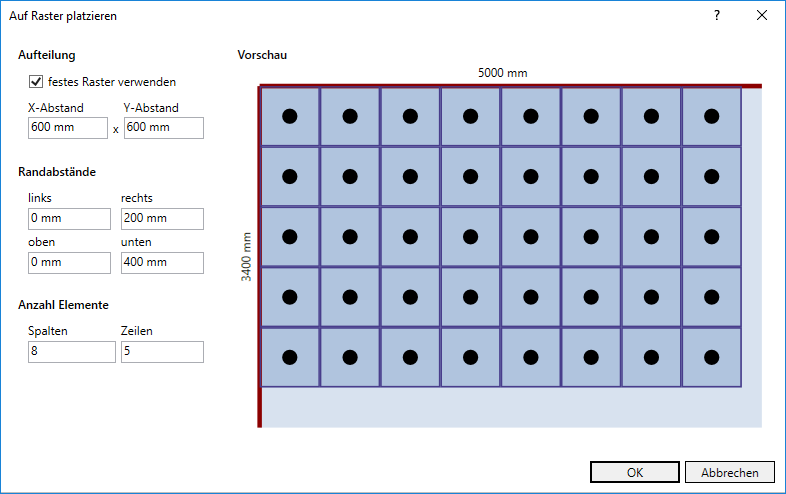

Dialog Auf Raster platzieren Linear Revit

Aufteilung

festes Rater verwenden

Aktiviert: Verteilt das ausgewählte Bauteil in einem Raster, dessen Größe Sie in den Feldern X-Abstand und Y-Abstand festlegen. Wenn nur der X-Abstand verändert wird, wird derselbe Wert für den Y-Abstand übernommen. Die Rasterzellen sind in diesem Fall quadratisch. Um ein rechteckiges Raster zu erzeugen, passen Sie beide Abstände wie gewünscht an. Die Anzahl der Elemente wird entsprechend der Rastergröße automatisch angepasst. Die Bauteile werden in den definierten Rasterzellen mittig platziert.

Deaktiviert: Die Rastergröße ändert sich flexibel abhängig von den eingestellten Randabständen und den angegebenen Spalten und Zeilen. Die Bauteile werden angefangen am Rasterursprung (Zeile 1, Spalte 1) gleichmäßig im Raster platziert.

Randabstände

Die Entfernung des Rasters von den Kanten des definierten Rechtecks.

Anzahl Elemente

Die Anzahl der Spalten und Zeilen für das Raster. Dieses Verhältnis wird bei fest eingegebener Rastergröße automatisch ermittelt, kann aber auch angepasst werden.

Vorschau

Visuelle Darstellung der Platzierung des gewählten Bauteils mit den aktuellen Rastereinstellungen.
