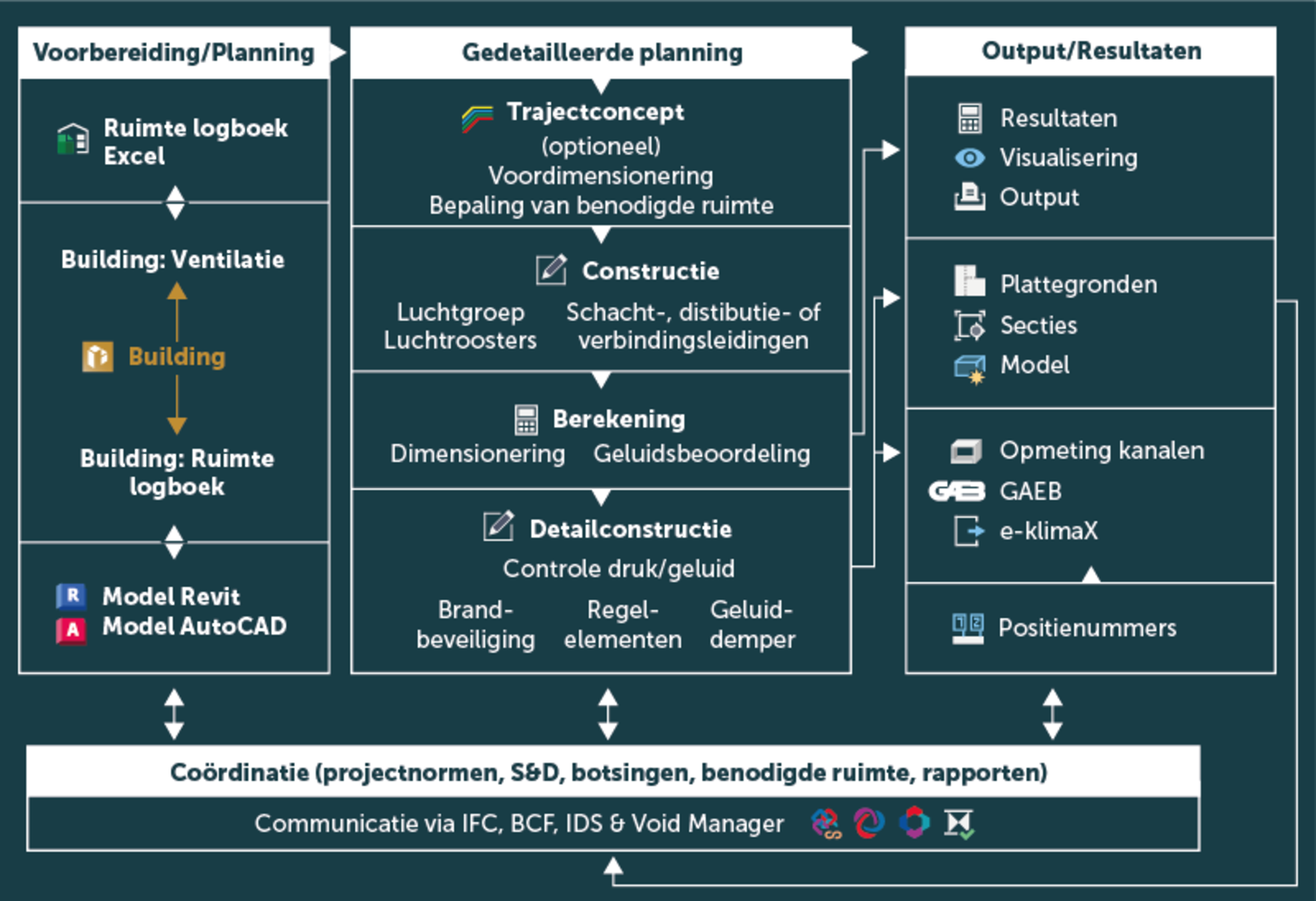

We beginnen in een vroege planningsfase, wanneer er nog geen gebouwmodel beschikbaar is, en gaan dan verder met de overgang naar modelgebaseerde planning, de modelmeting voor gedetailleerde planning en het indienen van een dossier voor de productie van de kanaalcomponenten.
"Gewoon" een kamerboek?
Zelfs in de allervroegste stadia van de planning is er vaak al een kamerboek met de belangrijkste informatie beschikbaar als resultaat van de behoeftenbeoordeling. Beginnend met de ruimtes zelf, is structurele informatie zoals gebouwdelen, verdiepingen, (verhuurbare) eenheden zoals appartementen, kantoorvleugels, (medische) afdelingen, enz. belangrijke informatie. Daarbij komen ruimten, doeltemperaturen, (ruwweg aangenomen) belastingen, bezetting, enzovoort.
Met zo'n ruimteboek, dat altijd kan worden uitgewisseld met Excel-werkboeken via ruimteboeksynchronisatie als kleinste gemene deler, kunnen hele LINEAR Building-projecten in vijf minuten worden opgezet en kunnen verdere belastingbepalingen, eerste ontwerpen van de energiewisselaars en ook schematische systeemconcepten worden ontwikkeld voor de meeste beroepen.
In het geval van ventilatieplanning kunnen de vereiste luchtvolumes in de respectieve kamers worden bepaald in de ventilatiemodule. Op basis van het ruimtetype worden de toepasselijke richtlijnen vastgesteld en indien nodig worden de vereisten aangepast. Afhankelijk van de berekeningsmethode en de gedetailleerdheid van de beschikbare informatie kunnen verdere vereisten voor het gebruik worden toegevoegd, variërend van gebiedsspecifieke informatie tot gedetailleerde belastingsspecificaties voor keukenapparatuur of zwembadapparatuur.
Naast de import van het kamerboek kunnen de luchtvolumes verder worden gestructureerd met de nieuwe kamerboekmodule (publicatie nog niet afgerond bij het ter perse gaan): Door bijvoorbeeld schachten en/of zones toe te voegen als verdere structurerende parameters, kunnen de luchtvolumes eenvoudig worden verdeeld over deze al in LINEAR Building. Deze waarden kunnen dan worden gebruikt voor een eerste bepaling van de benodigde ruimte in schachten en verdeelzones.
Last but not least kunnen deze instellingen en resultaten weer worden gesynchroniseerd in de Excel-werkmap en teruggestuurd naar de andere planningsdeelnemers.
Media discontinuïteit bij de overstap naar modelmatig werken?
Als aanvulling op het vorige hoofdstuk moet eerst worden vermeld dat het ook mogelijk is om direct met een gebouwmodel (Revit, IFC, AutoCAD architectuurmodel) te beginnen. In plaats van kamerboeksynchronisatie wordt het bouwproject dan in eerste instantie overgezet vanuit het CAD-programma. De rest blijft identiek. Het is dan ook mogelijk om de resultaten uit te voeren naar een Excel-ruimteboek.
Als je er nu van uitgaat dat de workflow vroeg is begonnen met het kamerboek en een CAD-model pas later beschikbaar is, dan vindt de eenvoudige overschakeling naar het CAD-model plaats op dit punt in Building. Het is dus niet nodig om opnieuw te beginnen met plannen. Dit voorkomt het gevreesde verlies van informatie door een mediaonderbreking bij het wisselen van planningsfase. Het is natuurlijk altijd zo dat er andere informatie beschikbaar kan zijn wanneer het medium wordt gewijzigd. Normaal gesproken zijn de ruimteoppervlakken en kubussen in het CAD-model nauwkeuriger dan de streefwaarden of aannames in het ruimteboek. In het CAD-model ontbreekt echter vaak informatie (metadata), zoals de bezetting van de kamers of de gewenste temperaturen. Let er daarom bij de eerste synchronisatie met CAD op wie welke "echte gegevens" levert. Voor typische gevallen worden al synchronisatie-instellingen geleverd die niets "kapot" maken en alleen ontbrekende gegevens toevoegen. Meer informatie hierover vind je in het volgende kader.
Modelgerelateerde gegevens efficiënt gegenereerd
Het is zinvol om alle modelgerelateerde bouwplanningsgegevens gecentraliseerd in het model te bewaren, waar ze als veilig worden beschouwd. Vooral als het gehost wordt als een centraal model "in de cloud", toegankelijk voor alle planners. Toch worden deze gegevens vaak efficiënter ingevoerd of vastgelegd buiten de CAD-omgeving. In het geval van LINEAR Solutions is hiervoor LINEAR Building beschikbaar, met zijn opties voor belastingsanalyses, ontwerpmodules en de kamerboekmodule. LINEAR Building biedt hiervoor configureerbare parametersynchronisatie, die ervoor zorgt dat de modelgerelateerde data te allen tijde beschikbaar is in het CAD-model, maar dat de berekening of data-invoer zo efficiënt mogelijk kan worden uitgevoerd.
De standaard meegeleverde instelling voor parametersynchronisatie is al zo ingesteld dat voor een groeiend aantal parameters een automatische modus wordt geactiveerd ("Import/Export"), die automatisch de pagina herkent waarop aanpassingen zijn gemaakt. Voor andere parameters die verplicht zijn of typisch aan de modelzijde worden geregistreerd, is de instelling zo dat ze alleen van daaruit worden overgebracht. En omgekeerd.
Op deze manier zorgen we ervoor dat het CAD-model de basis blijft voor de modelgerelateerde gegevens, maar dat de gegevens toch op de meest efficiënte manier kunnen worden gegenereerd.
Nadat de synchronisatie is voltooid, zijn de vereiste luchtvolumes beschikbaar als parameters voor de ruimten. Indien nodig heeft Building deze ook weer bijgewerkt op basis van de kamerkubussen uit het CAD-model.
Voor de volgende stap moet je nu een beslissing nemen - net als in een IKEA-bouwhandleiding: Als je door wilt gaan met de klassieke planningsworkflow, kun je het volgende hoofdstuk "Het vroege routeconcept" gewoon overslaan. Als je je wilt laten inspireren door de mogelijkheden van deze aanpak, lees dan hier verder.
Het vroege routeconcept
Zelfs in zeer vroege fasen kan het de moeite waard zijn om een eerste routeplanning uit te voeren, vooral als andere TGA-werken direct in overweging kunnen worden genomen. Het doel van deze planning is het communiceren van de benodigde ruimte: Hoeveel ruimte is er nodig in het energiecentrum? Is het beter om het ventilatiecentrum op het dak of in het gebouw te plaatsen? Wat is het optimale aantal en grootte van de benodigde schachten? Hoe benut ik de beschikbare ruimte in de toevoerkanalen onder het plafond? Deze en andere vragen moeten in een vroeg stadium worden beantwoord.
Met de klassieke methode lijkt dit natuurlijk vrij tijdrovend, omdat een groot deel van de planning (te) vroeg moet worden gedaan. Tracéplanning biedt hiervoor precies het juiste hulpmiddel: zonder afzonderlijke kanalen en leidingen te modelleren, kunnen grote, gemakkelijk definieerbare tracélichamen door het gebouw worden gelegd. Deze bevatten al leidinginformatie voor alle relevante beroepen en tonen de totale benodigde ruimte.
De belastingen van de afzonderlijke media die nodig zijn voor de voordimensionering kunnen eenvoudig worden overgenomen uit het ruimteboek in Building of uit de parameters die beschikbaar zijn in de ruimtes. Er zijn geen verbruikers zoals radiatoren, oppervlaktetemperatuurregeling, luchtroosters of sanitaire objecten nodig. Toekomstige verdere ontwikkelingen van het routingconcept zullen deze taak nog verder vereenvoudigen door het verzamelen van belastingen te automatiseren, inclusief gelijktijdigheidbenaderingen.
Het grote voordeel van dit type planning is dat de routedoorsneden zeer snel kunnen worden ingevoerd in de schematische dwarsdoorsnede-editor voor de routelichamen. Driedimensionale (her)positionering van de individuele lijnen is volledig geëlimineerd. Dit betekent dat wijzigingen in eisen of plannen ook zeer snel kunnen worden doorgevoerd.
Het communiceren van de resultaten van deze vroege planning met de andere planningsdeelnemers is een belangrijk onderdeel van deze planningsfase. Naast het ter beschikking stellen van het routemodel (afhankelijk van de methodologie in het centrale model, als Revit-bestand of als IFC-bestand), biedt de module Taken en Rapporten ook coördinatietools die de behoefte aan coördinatie perfect kunnen communiceren via het BCF-concept.
Nog een opmerking die de moeite waard is: de moeite die in het routeconcept is gestoken, kan ook hier worden gebruikt: De routelichamen kunnen op elk moment worden omgezet in individuele lijnen. De gegenereerde lijnen kunnen dan naadloos worden gebruikt voor de meer gedetailleerde planningsfasen. Geen verlies van informatie door mediapauzes!
Het kanaalnetwerk modelleren
De volgende stap is het plaatsen van de luchtroosters in de kamers. Er moet nu gekozen worden tussen verschillende varianten: Als een open installatie met ventilatieroosters in kanalen wordt gebruikt, worden de bijbehorende kanalen eerst geplaatst. Je kunt (opnieuw) de geïntegreerde kanalenschuif gebruiken om de kanalen voor te dimensioneren. In het andere geval worden de luchtroosters die later individueel worden aangesloten, rechtstreeks geplaatst.
In beide gevallen worden de luchtroosters/ventilatieroosters geselecteerd als neutrale componenten uit de bibliotheek of rechtstreeks vanuit de LINEAR CAD-browser of de Content Hub op fabrikant-specifieke basis (zie kader "Ventilatiecomponenten met "betere" gegevens"). De voor- en nadelen van beide opties moeten worden afgewogen. In het voordeel van de fabrikantspecifieke selectie is de zekerheid om vanaf het begin de juiste grootte te installeren, geïnformeerd te worden over een mogelijk probleem met de roosters in het geval van later afwijkende luchthoeveelheden en, afhankelijk van het component, natuurlijk ook de bijbehorende instelwaarden voor aanpassing te ontvangen. Met fabrikantspecifieke componenten krijg je ook preciezere waarden voor drukverlies en geluidsgegevens. Hun neutraliteit spreekt in het voordeel van de neutrale componenten. Er zijn echter ook manieren om de herkomst van fabrikantspecifieke componenten te "verbergen": Fabrikanten bieden bijvoorbeeld vaak vereenvoudigde geometrieën van hun componenten die logo's en zeer productspecifieke kenmerken verbergen. De zichtbare eigenschappen en gegevens kunnen ook worden geneutraliseerd.
In de komende versie V26 zal het ook mogelijk zijn om fabrikant-/productspecifieke informatie toe te wijzen aan neutrale componenten. Op deze manier behouden de componenten hun neutrale uiterlijk, maar worden ze in de berekening opgenomen met "echte" gegevens.
Bij fabrikantspecifieke roosters gebeurt de selectie zelf altijd met een ontwerpalgoritme waarbij de luchthoeveelheid en het beoogde gebruik (toe- of afvoer) opgegeven moeten worden. Dit zorgt enerzijds voor de juiste selectie en anderzijds nemen de componenten hun eigen ontwerpvolumestroom direct mee in het gebouwmodel zodat deze niet opnieuw gespecificeerd hoeven te worden.
Bij neutrale roosters wordt de luchthoeveelheid pas na plaatsing opgegeven, bijvoorbeeld via de LINEAR eigenschappen. Dit kan ook voor meerdere roosters tegelijk worden gedaan, zodat deze stap nu slechts een korte tijd in beslag neemt.
Wijzigingen aan de roostervolumes wanneer de eisen veranderen, kunnen op dezelfde efficiënte manier worden uitgevoerd voor alle roostertypes (inclusief fabrikantspecifieke roosters). Het wordt nog efficiënter als je voor deze taken de elementlijsten (LINEAR for Revit) of de componentlijsten (LINEAR for AutoCAD) gebruikt. Dankzij krachtige filteropties kunnen gelijksoortige duikers zeer snel samen worden verwerkt.
Als er ook een akoestische beoordeling van het systeem moet worden uitgevoerd, kunnen het ruimtetype en de ruimtevorm voor de ventilatie op dezelfde manier worden toegewezen. Hoewel de ruimtevorm voor de meeste ruimtes automatisch wordt bepaald, is handmatige invoer vereist voor complexere geometrieën. Alle informatie voor de akoestische beoordeling, zoals nagalmtijd, absorptiegebied en toelaatbaar geluidsdrukniveau, wordt bepaald uit deze twee gegevens.
Ventilatiecomponenten met "betere" gegevens
De belangrijkste fabrikanten van ventilatiecomponenten zijn al geïntegreerd in LINEAR Solutions, hetzij via VDI3805-gegevenssets of via directe verbinding met software van fabrikanten of portals: de componenten zijn beschikbaar met hun geometrie voor alle CAD-platforms en met hun technische gegevens. Een bijzonder kenmerk van de integratie in LINEAR Solutions is dat de componenten niet alleen de gegevens voor het ontwerpgeval leveren, maar ook alle gegevens voor het hele toepassingsgebied. Veranderingen in volumestromen leiden daarom automatisch tot veranderingen in geluids- en drukgegevens en, afhankelijk van de component, mogelijk ook tot veranderingen in (demper)instellingen.
Het zou echter aanmatigend zijn om te beweren dat iedereen perfect tevreden is met de beschikbare componenten. Er ontbreekt altijd wel iets. Zelfs al is het alleen maar je favoriete fabrikant voor speciale componenten of de fabrikant die in het buitenland de "top dog" is. Natuurlijk willen we deze fabrikant ook graag in ons portfolio kunnen opnemen (noot namens onszelf: het helpt ons enorm als je in het LINEAR IDEA CHANNEL om uw wensen voor ontbrekende componenten kenbaar te maken).
Je hoeft echter niet te wachten tot de fabrikant klaar is. Er is een oplossing voor alle fabrikantspecifieke componenten die niet direct in de software kunnen worden geselecteerd: In het invoergebied voor gegevensrecords kunt u de ontbrekende gegevens van de ventilatiecomponenten zelf toevoegen met slechts een paar gegevens. Alles wat u nodig hebt is het technische gegevensblad van de component en een paar minuten om het in te voeren. Vervolgens wijst u de op deze manier gecreëerde gegevensrecord eenvoudig toe aan de neutrale componenten en hebt u echte gegevens die voor berekeningen kunnen worden gebruikt.
Natuurlijk bestaat nog steeds het bekende dialoogvenster Ruimtes , waarmee alle instellingen per ruimte kunnen worden gemaakt. Hoewel dit minder efficiënt is, biedt de dialoog een mooie, compacte detailweergave van alle ruimtedata met de bijbehorende roostergegevens inclusief een doel/werkelijke balans van de volumestromen.
Als deze nog niet beschikbaar zijn als gevolg van de routeplanning, is de volgende stap het modelleren van de schachtbuizen en distributieleidingen in de verdiepingen. Voor de voordimensionering kunnen de luchtvolumes getotaliseerd in verdiepingen en/of zones en schachten uit Gebouw en de geïntegreerde kanalenschuif indien nodig ook hier helpen (let op: een redelijk plausibele voordimensionering is op dit punt volledig voldoende. In latere stappen zal de kanaalnetwerkberekening de afmetingen optimaliseren indien nodig). Aan de kant van de ruimte worden deze leidingen dan via automatische mechanismen aangesloten op de roosters.
Ten laatste op dit punt is het raadzaam om de sleuf- en doorbraakplanning af te stemmen met de andere partijen die betrokken zijn bij de planning. De module die hiervoor beschikbaar is maakt zowel het automatisch plaatsen van doorbraakvoorstellen en het doorsturen ervan naar de planningsdeelnemers ter controle (BCF + IFC indien nodig) als het annuleren van aanvaarde of afgewezen voorstellen (BCF) mogelijk. De in LINEAR Solutions geïntegreerde botsingscontrole herkent aanvaarde doorbraakvoorstellen en markeert botsingen op deze punten niet als fout. Hierdoor hoeft niet te worden gewacht op een bijgewerkt architectuurmodel. Als de architectuurplanning en de MEP-planning worden uitgevoerd in een "gesloten BIM"-context met Revit, biedt LINEAR ook een gratis tool voor de architectuur, waarmee de doorbraakvoorstellen direct kunnen worden omgezet in "echte" doorbraken in het architectuurmodel. U ontvangt dus een bijgewerkt model met één druk op de knop.
Tegelijkertijd is er nu een berekenbaar netwerk beschikbaar. Nog voordat brandbeveiligingsapparatuur, regelcomponenten en geluidsabsorberende componenten worden geïnstalleerd, moet de kanaalnetwerkberekening eenmalig worden uitgevoerd om de dimensionering van de kanalen te (controleren). Als er nu afwijkende kanaalmaten zijn, kan de automatische herdimensionering vrijer werken dan wanneer er al componenten in de kanalen zijn geïnstalleerd, vooral als je plant met fabrikantspecifieke ventilatiecomponenten. Automatisch herdimensioneren is natuurlijk ook mogelijk in een later stadium, maar dit kan meer handmatig werk met zich meebrengen.
Nadat de afmetingen voorlopig zijn geverifieerd, moeten eerst de benodigde brandbeveiligingsapparatuur worden geplaatst. Hun invloed op druk en geluid kan nu worden geverifieerd met een nieuwe berekening. De volgende stap is de installatie van regelcomponenten en geluiddempers. Beide beïnvloeden elkaar, omdat geluiddempers drukverliezen genereren die van invloed kunnen zijn op de drukbalans en regelcomponenten de geluidsontwikkeling beïnvloeden. Het is daarom goed mogelijk dat deze stap een tweede keer moet worden uitgevoerd.
Als u echter enige ervaring hebt met het plannen, kunt u de componenten meteen selecteren. In elk geval zijn de bijbehorende opmerkingen en waarschuwingen over drukverschillen of overschrijdingen van geluidsniveaus, die de berekening op elk moment kan weergeven, nuttig. De snelheid van de berekening is de afgelopen jaren geoptimaliseerd, zodat deze na elke stap kan worden uitgevoerd voor controledoeleinden zonder veel tijd in beslag te nemen.
Op dit punt is een geharmoniseerd en ook akoestisch functioneel kanaalnetwerk beschikbaar. Als er fabrikantspecifieke ventilatiecomponenten zijn geïnstalleerd, zijn de instelwaarden van de regelbare componenten ook bekend. Anders worden de drukverliezen getoond die nog moeten worden geëgaliseerd door de regelelementen.
Het materiaal en de kosten
We hebben het materiaal en de kosten nog niet besproken. Met behulp van de workflow die tot nu toe is beschreven, kun je kosten berekenen op basis van een kanaalmeting zodra er kanalen beschikbaar zijn. Zelfs als je je netwerken plant met de 1-lijnsmethode, kun je een kanaalmeting uitvoeren op basis van de berekende kanaalafmetingen (zie kader "1-lijns vs. modelgebaseerde planning"). Natuurlijk is het nauwkeuriger als je modelgebaseerde planning hebt gebruikt en de rioolafmetingen op basis van het model bepaalt. Vooral als de kosten- of productierelevante details, zoals reinigingsopeningen, ook gemodelleerd zijn.
1-lijns vs. modelgebaseerde planning
Hoewel dit artikel voornamelijk de workflow voor modelgebaseerde planning (Revit en AutoCAD) beschrijft, is het meeste van hetzelfde van toepassing op 1-lijns planning met LINEAR for AutoCAD. Natuurlijk kan een 100% exacte modelgebaseerde meting niet worden uitgevoerd op een 1-lijnsmodel, maar de rioolnetwerkberekening levert al een rioolmeting op basis van de berekende afmetingen die dicht genoeg bij de werkelijkheid ligt om de kosten te kunnen bepalen.
Bovendien kunnen dezelfde fabrikantspecifieke ventilatiecomponenten worden geïnstalleerd in 1-lijnsmodellen als in de 3D-modellen. De nauwkeurigheid van de berekening is dus geen kwestie van de planningsmethode. Een mix van 1-lijns kanalen en 3D-componenten maakt ook deel uit van het concept!
En als het 1-lijnsmodel alleen in de eerste planningsfasen moet worden gebruikt, kan het op elk moment automatisch worden omgezet in een 3D-model voor verdere uitwerking!
Het toewijzen van artikelnummers is essentieel op het laatst wanneer je je planning wilt overzetten naar productie. Met de tools die hiervoor beschikbaar zijn, kun je dit doen met slechts een paar klikken en met vooraf in te stellen voorkeuren. Last but not least is het ontwerp van de bevestiging ook een belangrijk onderdeel van de fabrieksplanning. Daarom biedt LINEAR Solutions de bevestigingsvarianten die nodig zijn voor het ontwerp van de goot, die met weinig moeite kunnen worden aangevuld.
Het resultaat
Hoewel het resultaat altijd aan het einde van een proces komt en hier aan het einde van het artikel, moeten tussentijdse resultaten in elke planningsfase worden gecommuniceerd, vooral wanneer de BIM-methodologie wordt gebruikt. Wat hier zinvol is, hangt af van de planningstools van alle betrokkenen, de werkmethodologie en het doel van de output. Bij het werken met een centraal model in een "gesloten BIM"-context is er nauwelijks behoefte aan output voor coördinatiedoeleinden. Toch kan de uitwisseling van BCF-bestanden hier - net als in de "open BIM"-context - nuttig zijn om specifiek te wijzen op botsingen en andere problemen of coördinatievereisten. In de "open BIM"-context is het IFC-formaat nog steeds de gouden standaard die voor alle platforms wordt aangeboden (ook al heeft het goud soms maar een doffe glans).
Het zal zeker nog wel even duren voordat alle professionals op de bouwplaats zijn uitgerust met een VR-bril. Daarom zijn traditionele plattegronden met plattegronden, doorsneden en detailaanzichten nog steeds de eerste keuze om de resultaten van planning te communiceren - in ieder geval op de bouwplaats. LINEAR Solutions biedt een breed scala aan ondersteuningsmogelijkheden voor het maken en beheren van deze plannen. Van eenvoudige tools voor het genereren van doorsneden tot gedetailleerde plattegronden met stijgpijlen en nog veel meer, het maken van plannen wordt vereenvoudigd.
Een nieuwe functie van V25.1 is ervoor te zorgen dat plannen altijd up-to-date zijn. Niets is vervelender dan een onjuiste uitvoering als gevolg van verouderde plannen. In tegenstelling tot VR-brillen heeft elke vakman en zelfs elke assistent een mobiel apparaat met een camera en (hopelijk) netwerktoegang bij de hand. Hiermee, en met plannen gelabeld met de LINEAR QR-code, kan iedereen controleren of het plan dat ze voor zich hebben nog steeds overeenkomt met de laatste planningsstatus. Niet meer (wat goed is voor de IT-beveiliging), maar ook niet minder (wat de site manager zeker veel telefoontjes bespaart en foutieve constructies voorkomt).
Een ander ventilatiespecifiek uitvoerformaat is het e-klimaX-formaat, dat productiegegevens voor de luchtkanalen bevat en door de meeste kanalenbouwbedrijven verwerkt kan worden. In veel gevallen wordt het zelfs volledig automatisch naar de productiemachines "gevoerd". Dit werkt echter alleen goed als het gaat om gestandaardiseerde kanaalonderdelen. Speciale vormdelen, bijvoorbeeld voor bijzonder smalle, lastige of stromingsgeoptimaliseerde situaties, moeten nog steeds handmatig met gedimensioneerde detailtekeningen aan het kanaalbouwbedrijf worden geleverd. Omdat deze inspanning zelden in een goede verhouding staat tot de voordelen en kosten, is hier een oproep aan ventilatieplanners: vermijd speciale vormdelen, ook al zijn ze soms handiger in de planning. In veel situaties kan stromingsoptimalisatie voldoende worden bereikt met een combinatie van vormdelen (trefwoord: combinatieframe).
Revit en keuze te over
Bij het plannen met Revit is er één bijzonderheid: de keuze van de gebruikte families.
Aangezien LINEAR Solutions over het algemeen open staat voor het gebruik van eigen of aangekochte families, is dit natuurlijk ook mogelijk voor de kanaalmallen. Voor een gootmeting volgens de huidige richtlijnen moeten deze echter zo gestructureerd zijn dat de benodigde parameters (a, b, c, ... f) ook uitgelezen kunnen worden. Het algoritme gebruikt al enkele heuristieken om de juiste parameters te vinden. Omdat dit niet 100 procent nauwkeurig is, behalve in het geval van exacte naamgeving, moet deze keuze van het programma eenmalig handmatig worden bevestigd. Als het programma geen geschikte parameters vindt, moeten deze handmatig worden toegewezen of worden afgeleid van de corresponderende parameter in de familie zelf met een unieke naam.
Hoewel dit een eenmalige handmatige inspanning betekent, is het zeker de moeite waard, want:
- de families naar keuze kunnen op deze manier worden gebruikt.
- Dit betekent dat er geen mediabreuken (herontwerp) zijn bij het overzetten van projecten van een andere bron.
