Waarom al die moeite?
Voordat we dieper ingaan op het onderwerp gegevens, moeten we onszelf eraan herinneren wat het doel is van BIM-conforme planning. In feite zijn er twee belangrijke vragen:
- Hoe kunnen degenen die betrokken zijn bij de planning effectief en efficiënt informatie uitwisselen?
- Hoe kunnen machines repetitieve taken overnemen om het planningsproces te versnellen?
Het antwoord is eenvoudig:
We hebben efficiënte communicatie nodig die het proces zowel digitaal als modelmatig ondersteunt. Het gedeelde bouwmodel vormt de basis voor het bundelen van informatie van de verschillende projectdeelnemers en het efficiënt organiseren van processen. Het doel is om een gemeenschappelijke taal te vinden voor alle deelnemers om informatie uit te wisselen en te coördineren die zo gestructureerd is dat moderne softwareoplossingen automatisering kunnen bieden. Uiteindelijk draait het om de gegevens die alle deelnemers in het proces invoeren.

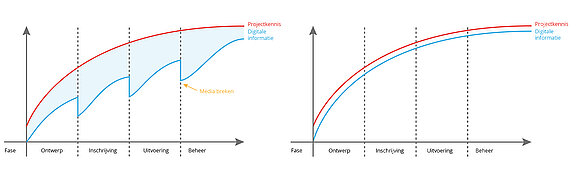

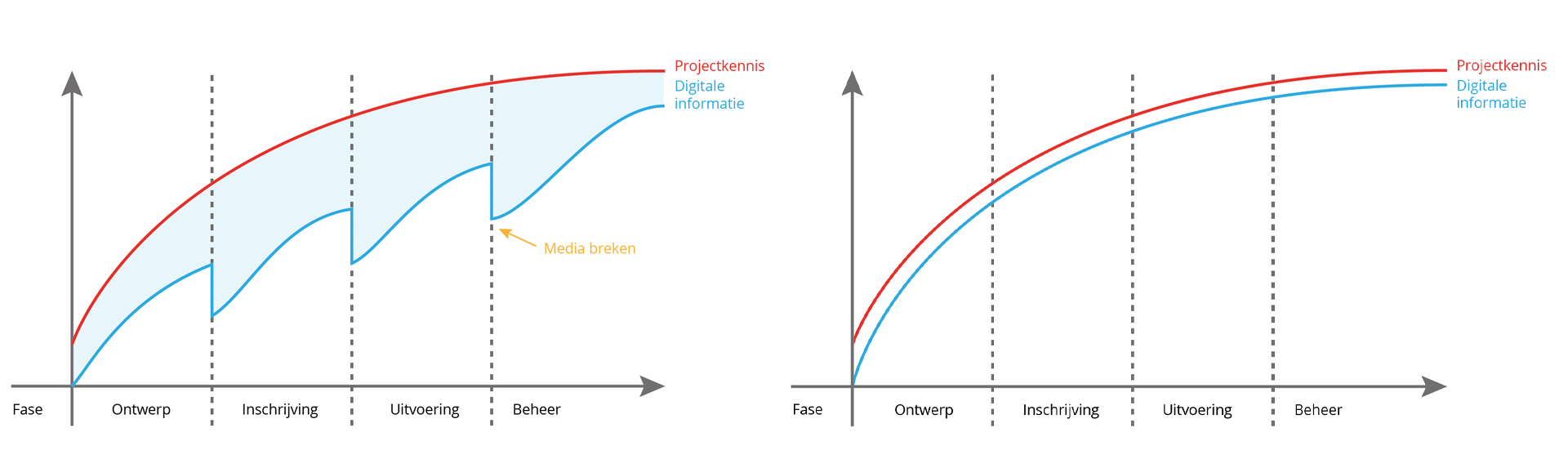

Digitale verspilling - het belang van gestructureerde en kwaliteitsgegarandeerde gegevens
De kwaliteit van gegevens vormt de kern van een succesvol BIM-proces. Ze moeten consistent, correct, volledig, ondubbelzinnig, actueel en in het juiste formaat zijn. In de praktijk doen zich echter vaak problemen voor.
De overdracht van 3D-architectuurmodellen naar CAD-systemen voor gegevensanalyse (bijv. geometrie of bouwfysica) levert vaak ontoereikende resultaten op. Als gevolg hiervan bent u gedwongen om terug te vallen op traditionele methoden en als MEP-planner bouwt u liever uw eigen 3D-energiemodel in plaats van te wachten op een bruikbaar extern gemaakt gebouwmodel. Dit betekent dat het werk opnieuw wordt gedaan, wat extra werk oplevert en het risico op fouten inhoudt. Als je het proces verderop bekijkt, blijft dit probleem zich vaak voortslepen. Servicespecificaties worden niet afgeleid van de digitale topografie van het leiding- of luchtkanaalnetwerk, maar worden handmatig gemaakt. Uitvoerings- en installatieplannen worden opnieuw getekend omdat eerdere plannen niet praktisch uitvoerbaar zijn. De gegevens die nodig zijn voor het latere beheer van het gebouw worden handmatig opnieuw ingevoerd in FM-systemen, ook al is een groot deel al digitaal beschikbaar.
Deze digitale verspilling vermindert de efficiëntie en berooft het BIM-proces van veel van zijn voordelen. Voor een efficiënt BIM-proces is meer nodig dan alleen het opschalen van bestaande softwareoplossingen om 3D-ontwerpen mogelijk te maken en ze uit te rusten met standaard interfaces zoals IFC. Om de bestaande projectkennis van alle betrokken partijen met zo min mogelijk verlies te gebruiken, moeten we in staat zijn om binnenkomende gegevens te interpreteren, organiseren en valideren. Dit proces moet op zijn beurt administratief worden gecontroleerd zodat de gegevens op betrouwbare wijze voor iedereen beschikbaar zijn.
Gegevensinterpretatie
LINEAR parameterbeheer is een centrale aanpak voor het optimaliseren van gegevensprocessen. Met de software van LINEAR kunnen projectgerelateerde specificaties (bijv. AIA/BAP), normen en externe parameters efficiënt in kaart worden gebracht en beheerd. Na een eenmalige administratie hoeven projectdeelnemers niet meer na te denken over waar welke gegevens thuishoren. Dit maakt het volgende mogelijk:
Consistentie: Gestandaardiseerde gegevensstructuren voor alle projectdeelnemers.
Flexibiliteit: Kantoorstandaarden kunnen worden gebruikt en geharmoniseerd tussen projecten.
Een ander voorbeeld is de classificatiefunctie in de LINEAR-analyseproducten, die componenten classificeert (bijv. wastafel, WC) en relevante technische gegevens voor berekeningen levert. Dit is vooral relevant als je gebruik maakt van extern aangeleverde content of speciaal gemaakte families. Een eenvoudige, eenmalige opdracht is voldoende om deze families beschikbaar te maken voor alle berekeningen. Lees het artikel "MepClasses - Aangepaste classificatie voor TGA componenten".
De interpretatie van de gegevens speelt ook een doorslaggevende rol wanneer externe projectdeelnemers hun eigen resultaten gebruiken. De IFC-export vormt hier vaak een uitdaging. HLS componenten zijn vaak onvoldoende gedifferentieerd (bijvoorbeeld als IfcBuildingElementProxy). LINEAR biedt een nauwkeurig classificatiesysteem dat componentgroepen veel gedetailleerder structureert. De geautomatiseerde suggesties voor de juiste toewijzing van IFC-klassen zijn gebaseerd op verzamelde planningsinformatie en minimaliseren de handmatige inspanning.
Gegevens organiseren en valideren
Wat heb je aan alle verzamelde gegevens als ze niet gestructureerd kunnen worden vastgelegd en gevalideerd? Ongeorganiseerde of onjuiste informatie creëert geen basis voor efficiënt werken - het veroorzaakt onzekerheid, extra werk en potentiële planningsfouten. En dat is nog belangrijker: Bij complexe projecten is het niet alleen belangrijk dat alle gegevens beschikbaar zijn, maar ook dat ik alleen de informatie zie die ik op het cruciale moment daadwerkelijk nodig heb. Een duidelijke structuur en gerichte validatie zijn daarom essentieel om gegevens niet alleen beschikbaar, maar ook doelgericht bruikbaar te maken. Ze vormen de basis voor soepele processen en een succesvolle samenwerking tussen alle betrokkenen.
Met de functies "element classes and property sets" biedt LINEAR een uitgebreide manier om niet alleen de weergave en reikwijdte van de gegevens in het property-veld te regelen, maar tegelijkertijd ook de kwaliteit ervan te valideren. Terwijl Revit alleen het groeperen van bepaalde eigenschappen toestaat, gaan wij een beslissende stap verder: wij maken een directe kwaliteitscontrole van de gegevens mogelijk. Door geldige intervallen te definiëren of specifieke waardebereiken te specificeren, wordt het risico dat onjuiste of onnauwkeurige gegevens in het model terechtkomen geminimaliseerd. Zo kunnen bijvoorbeeld minimum- en maximumwaarden worden gedefinieerd voor eigenschappen of kunnen alleen bepaalde vooraf gedefinieerde selectiemogelijkheden worden geboden.
Deze functies zijn vooral belangrijk in processen voor het delen van werk, omdat ze ervoor zorgen dat gegevens op een consistente en gestandaardiseerde manier worden ingevoerd. Dit verhoogt de kwaliteit van de totale informatie in het model aanzienlijk. Bovendien kan met LINEAR de informatie-inhoud flexibel worden aangepast aan het niveau van de informatiebehoefte (LOIN) en kan dit administratief worden gecontroleerd.
Zodra de gegevens zijn georganiseerd en gevalideerd, zijn er talloze opties voor evaluaties. Overzichten, zoals instelwaarden voor kleppen of lijsten met debieten en uitvoertijden, kunnen nauwkeurig worden gemaakt en rechtstreeks met de klant worden gecoördineerd. Bovendien maakt LINEAR de export en import van parameters via Excel mogelijk, waardoor het mogelijk wordt om informatie uit te wisselen met procesdeelnemers zonder CAD-systeem.
In dit opzicht is het IDS-formaat van buildingSMART ook een veelbelovende aanpak. Het maakt project- en gegevensvereisten machineleesbaar voor alle betrokken partijen, zodat gegevens in de betreffende auteurssoftware kunnen worden gevalideerd tijdens zowel import als export. Hoewel er de eerste ontwikkelingen zijn voor coördinatiesoftware die IDS-specificaties kan valideren, zijn er momenteel nog geen oplossingen die IDS-structuren rechtstreeks verbinden met auteurssystemen zoals Revit. LINEAR zal dit verhelpen met een nieuwe wizard die eenvoudige integratie mogelijk maakt en zorgt voor consistent gebruik van gegevens in de context van gevestigde uitwisselingsstandaarden. Als u meer wilt weten, bekijk dan de laatste uitgave van LINEAR AKTUELL of ons blogoverzicht.
Efficiënte workflows en geautomatiseerde processen
Moderne softwareoplossingen voor MEP planning moeten veel verder gaan dan het ondersteunen van traditionele processen zoals ontwerp en calculatie. Ze moeten oplossingen bieden die de interdisciplinaire uitwisseling van concepten en planningsresultaten bevorderen. LINEAR streeft al lang deze aanpak na om zoveel mogelijk gegevens bruikbaar te maken in het proces. Om dit mogelijk te maken, hebben wij onze oplossingen ontwikkeld met een focus op de bovengenoemde aspecten. Op deze manier kunnen we de gaten dichten die leiden tot digitale verspilling. Hieronder geven we enkele voorbeelden van digitale efficiëntie:
Het LINEAR routeconcept
Een typisch probleem is onvoldoende ruimte in het architectuurmodel voor technische centra of mediagidsen. Dit wordt vaak veroorzaakt door slecht georganiseerde coördinatieprocessen en een gebrek aan geschikte digitale hulpmiddelen. Hier komt het LINEAR routeconcept voor Revit om de hoek kijken, dat een interdisciplinaire workflow mogelijk maakt. Op basis van "Voorziening voor Leegtes" kunnen technische centra en routes met minimale inspanning worden ontworpen. Het is voldoende om het bruto vloeroppervlak van het gebouw en het ruwe gebruiksconcept (bijv. administratie, detailhandel, kantinekeuken) te definiëren om de benodigde ruimte te bepalen. Dit wordt aangevuld met functies voor het dimensioneren van routes en hun doorsneden. Het resultaat is een driedimensionaal routemodel dat ruimtelijke conflicten minimaliseert en dient als basis voor geautomatiseerde routing van media. In plaats van te reageren op de ruimtevereisten die door de architecten zijn gespecificeerd, kunnen de ruimtevereisten aan het begin van het proces in de MEP-planning worden gemodelleerd. Deze vroegtijdige invloed bespaart lange discussies en tijdrovende herschikkingen in de volgende servicefasen.
Om in een vroeg stadium gebruik te kunnen maken van de geleverde services en zo digitale verspilling te voorkomen, worden de routes met alle informatie die ze al bevatten (kabels, media, afmetingen, enz.) vervolgens gebruikt om de bijbehorende kabels te genereren. Een ideale basis voor het uitvoeren van verder ontwerpwerk.
Belastingberekeningen voor verwarming en koeling
Zoals hierboven beschreven, wordt het gebruik van het architectuurmodel voor het uitvoeren van belastingberekeningen vaak beperkt door het geleverde model, omdat in veel gevallen alleen 2D-tekeningen beschikbaar zijn of de benodigde geometrische en thermische componentgegevens onvolledig zijn. Dit dwingt de MEP planners om een apart energiemodel te maken - een dubbele inspanning met een verhoogd risico op fouten. De afdeling gebouwenplanning bemoeit zich de facto met processen waarvoor ze niet verantwoordelijk is. De LINEAR gebouwanalyse lost dit probleem op door zowel Revit- als IFC-bestanden te analyseren en hieruit een thermisch model af te leiden. Naast de noodzakelijke diepgaande analyse van complexe modellering zijn deze oplossingen ook in staat om "onzuivere" architectuurmodellen te analyseren en te gebruiken als basis voor belastingsberekeningen, waarbij ze controleren op onjuiste gegevens die vervolgens handmatig kunnen worden toegevoegd of aangepast.
De resultaten van de belastingsberekeningen - zoals ontworpen radiatoren of oppervlaktesystemen - kunnen rechtstreeks worden overgedragen naar het gebouwmodel en leveren alle relevante parameters voor verdere planning. Veranderingen in het architectuurmodel worden automatisch meegenomen en bijgewerkt, wat het planningsproces versnelt en fouten voorkomt.
Automatisch schema's genereren
Een ander voorbeeld van verhoogde efficiëntie is het automatisch aanmaken van schema's op basis van een 3D Revit model. Het gecreëerde 3D-model bevat alle gegevens die ik nodig heb om een schema te maken. Ook hier zou het dus een digitale verspilling zijn om deze gegevens niet te gebruiken en in plaats daarvan apart een schema te maken, ook al kan ik het dan eventueel koppelen aan de componenten in het 3D-model. In deze context betekent digitale efficiëntie dat het schema automatisch wordt gegenereerd op basis van het 3D-model. Het LINEAR-diagram is in feite een alternatieve weergave van het leidingnetwerk. Alle componenten van het leidingnetwerk zijn gekoppeld in de views zodat de database gestandaardiseerd is.
Dit zijn slechts drie geselecteerde voorbeelden om aan te tonen dat digitale efficiëntie mogelijk is. Ook andere processtappen, zoals slot- en doorbraakplanning, uitvoerings- en montageplanning of het maken van reguliere planningen, worden ondersteund door de efficiënte oplossingen van LINEAR en zijn elders al uitgebreid besproken.
Conclusie
Digitale efficiëntie geeft u toegang tot een schat aan waardevolle gegevens en is daarom de sleutel tot het verhogen van de kosteneffectiviteit en kwaliteit van uw planning. Met geavanceerde workflows en uitgebreide functies voor Revit biedt LINEAR een ideale oplossing voor het optimaliseren van digitale processen in MEP planning. Dit maakt interdisciplinaire samenwerking mogelijk die voldoet aan de hedendaagse BIM-eisen.
