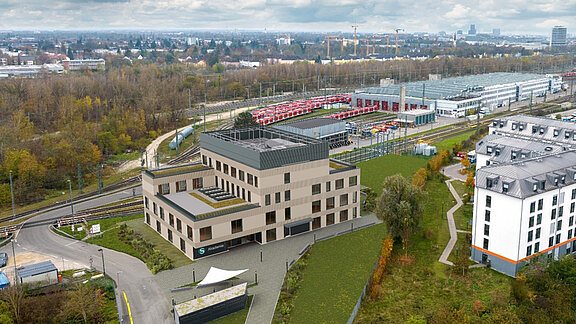

De S-Bahn Academy in München, die in oktober 2025 klaar zal zijn, speelt een sleutelrol in het programma van het 1e S-Bahn contract bij S-Bahn München. Het zal worden gebruikt voor verdere en geavanceerde opleidingen en voor de opleiding van S-Bahnbestuurders. Met vijf speciale simulatieruimtes (virtuele machinistencabines), 15 trainingsruimten en drie groepswerkruimten biedt de academie ideale trainingsomstandigheden.
Bovendien is er overnachtingsaccommodatie beschikbaar voor deelnemers om maximaal comfort te garanderen. Een architectonisch hoogtepunt van het gebouw is de open trap in het entreegebied, die meerdere verdiepingen beslaat en ook gebruikt kan worden als evenementenlocatie.
Partnerschap en ontwerp met geavanceerde technologieën
In nauwe samenwerking met onze partner Quadra Ingenieure konden we dit bouwproject vanaf het begin ontwikkelen en aanzienlijk vormgeven. Het interfacevrije ontwerp in Revit (closed-BIM) zorgde al in een vroeg stadium voor een hoge mate van kostenzekerheid en maakte de integratie van aangepaste bouwtechnologie mogelijk. Onze uitgebreide ervaring met Revit, die we in de loop der jaren samen met Quadra Ingenieure hebben opgedaan, heeft aanzienlijk bijgedragen aan het succes van het project.
Dankzij de gezamenlijke verwerking in Revit ontvingen we alle relevante informatie zoals geometrie, componenteigenschappen en ruimtelijke gegevens rechtstreeks uit het architectuurmodel. Dit kon vervolgens direct worden geanalyseerd met de LINEAR-software en diende als basis voor het gehele ontwerp van de gebouwinstallaties. Deze aanpak betekende dat iedereen die betrokken was bij het ontwerpproces kon profiteren van een holistisch BIM-model. Dit betekende dat het ontwerp van de technische uitrusting van het gebouw direct in het model kon worden bekeken en er dienovereenkomstig rekening mee kon worden gehouden, wat op zijn beurt dynamische aanpassing van het hele ontwerp tijdens het proces mogelijk maakte. Bijzonder opmerkelijk is het ongecompliceerde en snelle coördinatieproces voor openingen, die nauwkeurig en soepel konden worden geïmplementeerd dankzij het openingenontwerp van LINEAR.
Duurzame oplossingen voor verwarming en koeling
De klant wilde een duurzame energievoorziening, die werd gerealiseerd met behulp van een brijnwarmtepomp die via onttrekkings- en absorptieputten wordt gevoed vanuit het grondwater. Deze technologie biedt flexibiliteit voor zowel verwarming als koeling van het gebouw. In overgangsperioden kan vrije koeling via een bypass de grondwatertemperatuur benutten zonder de warmtepomp te gebruiken. In dit geval is de gebruikte energie beperkt tot de hulpenergie van de pompen. Voor gescheiden verwarmings- en koelcircuits en voor opslag zijn een warmte- en koudeopslagtank in het centrum geïntegreerd.
De warmwatervoorziening is gedecentraliseerd via geisers. Deze oplossing, die is aangepast aan het gedrag van de gebruiker, garandeert enerzijds drinkwaterhygiëne en maakt het anderzijds overbodig om water van meer dan 60 °C op te slaan in het buffervat. Hierdoor kunnen de generatoren efficiënt werken op hun optimale vermogensbereik.
Efficiënte en comfortabele gebouwtechnologie
Voor de distributie van verwarming en koeling is gekozen voor een oppervlakteverwarmings- en koelsysteem, dat extra efficiëntievoordelen biedt dankzij de lage temperatuurniveaus in het systeem. Het gebouw is ook volledig geventileerd en gelucht, met de focus op effectieve warmteterugwinning en het ontwerpen van de verwarmings- en koelregisters voor lage temperatuurniveaus. Het concept wordt aangevuld door uitgebreide LED-verlichting met aanwezigheidsregeling.
Een centraal gebouwbeheersysteem (GBS) verbindt alle technische systemen met elkaar en maakt het mogelijk om ze ter plaatse of op afstand te bedienen. Dit zorgt voor een hoge mate van efficiëntie en tegelijkertijd voor maximaal gebruikerscomfort.
Optimaal gebruik van ontwerptools
Het volledige potentieel van de LINEAR-oplossingen in combinatie met Revit werd benut in het ontwerpproces. De berekening van de belasting voor verwarming en dynamische koeling, evenals modelgebaseerde leidingnetwerkberekeningen voor drinkwater en afvalwater, verwarming en ventilatie werden in fasen uitgevoerd.
Eerst werden de gebouwschil, kubus- en componentinformatie uit het model gelezen, gecontroleerd en aangevuld. Berekeningen van het luchtvolume, die waren opgenomen in de verwarmings- en koelbelasting, werden handmatig bepaald en overgebracht naar het model. Deze konden vervolgens worden meegenomen in de LINEAR-berekeningen. Deze iteratieve werkwijze maakt het mogelijk om invoer- of modelleringsfouten in een vroeg stadium op te sporen en zo kostbare tijd te besparen.
De berekeningen voor het leiding- en rioolnetwerk volgden een soortgelijk principe: na een ruwe voordimensionering in de loop van het routeconcept in servicefase 2 werden de componenten van producenten en verbruikers vervolgens gedetailleerd en geïntegreerd in het model. In eerste instantie werden neutrale Revit-families of "dummy's" gebruikt voor de generatoren, die in latere servicefasen werden vervangen door de daadwerkelijke producten van de fabrikant. In het geval dat niet alle definitieve informatie over de verbruikers beschikbaar was, gebruikten we tijdelijk componenten zoals het LINEAR "string end", die we opsloegen met de bijbehorende prestatiegegevens.
De LINEAR leidingnetwerkberekeningen bieden hier een bijzondere hulp, omdat alle componenten vrij kunnen worden geconfigureerd. Zo kunnen bijvoorbeeld ook zelfgemaakte vaste stoffen als verbruikers of opwekkers in het netwerk worden geïntegreerd. Zodra het netwerk met de essentiële componenten is ontworpen, kunnen de leidingnetwerken worden berekend en fouten snel worden geïdentificeerd. Ontwerpfouten worden duidelijk en eenvoudig direct in het model gevisualiseerd. Dankzij jarenlange ervaring kunnen fouten binnen de berekening ook successievelijk worden opgelost met behulp van het model. Tot slot herdimensioneren we het leidingnetwerk en brengen we de gecontroleerde berekeningsgegevens zoals afmetingen, massastromen en snelheden over naar het model.
Deze stapsgewijze procedure geeft ons al in een vroeg stadium zekerheid bij de dimensionering, omdat lengtes en hoogtesprongen altijd worden gecontroleerd ten opzichte van het werkelijke ontwerp en, in tegenstelling tot bij 2D-ontwerp, foutbronnen zoals aansluitpunten of gedeeltelijke sectielengtes niet achteraf hoeven te worden gecontroleerd.
Succesfactor: samenwerking en innovatie
De succesvolle realisatie van een dergelijk complex project vereist niet alleen innovatieve technologieën, maar ook een nauwe coördinatie tussen alle betrokken partijen. De selectie van geschikte softwaretools zoals Revit en LINEAR en een goed doordachte modeluitwisseling waren cruciaal om het ontwerp efficiënt en soepel uit te voeren.
Heimann Ingenieure kan terugkijken op bijna 40 jaar bedrijfsgeschiedenis. We vertrouwen voortdurend op de nieuwste technische ontwikkelingen en innovaties, met name op het gebied van hardware en software, om onze ontwerpprocessen te optimaliseren. Met meer dan 90 medewerkers in Berlijn en Heppenheim leveren we uitgebreide ontwerpdiensten op alle gebieden van de technische gebouwentechniek.
