Nieuwe Ruimteboek-Module voor Ideaal Ruimtedatabeheer
De nieuwe Ruimteboek-module in LINEAR Building is een beslissende stap voor BIM-conforme planning. Het maakt het beheer van digitale, machineleesbare ruimteparameters mogelijk in vroege planningsfasen – ongeacht of er een volledig CAD-gebouwmodel beschikbaar is of de gegevens uit Excel afkomstig zijn. De sinds versie 25.2 bestaande Excel Ruimteboek -synchronisatie is in versie 26.0 uitgebreid uitgebreid. De nieuwe module kan in principe alle denkbare ruimteparameters opslaan, weergeven, bewerken, controleren en berekenen. Hierbij worden native LINEAR-parameters, door gebruikers gedefinieerde parameters en CAD- en Excel-imports allemaal gelijkelijk ondersteund.
Voor een efficiënte organisatie gebruikt u individueel aanpasbare structuurconfiguraties: Naast de klassieke gebouwstructuur kunnen ruimtes worden gegroepeerd op ruimtetype, zones of andere criteria. Gegevensinvoer vindt plaats in thematisch georganiseerde eigenschappensets die overzichtelijk in tabelvorm worden weergegeven. Intelligente filters, sorteerfuncties en automatische plausibiliteitscontroles helpen bij het onmiddellijk identificeren van fouten en afwijkingen.
De in de Ruimteboek-module verzamelde informatie vormt een waardevolle basis voor berekeningen, zoals verwarmings- en koellasten, en wordt gesynchroniseerd over alle relevante LINEAR-planningsmodules. Het Ruimteboek dient als centrale gegevensverzamelpunt dat permanent kan worden onderhouden en door alle projectdeelnemers kan worden gebruikt.
Voordelen in één oogopslag:
- BIM-conform beheer van digitale ruimteparameters uit CAD of Excel
- Flexibele en individuele structuurconfiguraties voor op maat gemaakte indelingen
- Thematisch gesorteerde eigenschappensets met filter-, sorteer- en plausibiliteitsfuncties
- Ondersteuning van automatische gegevensvalidatie en doel/werkelijk-vergelijkingen
- Naadloze synchronisatie en gegevensstroom over alle planningsfasen en modules
- Centrale gegevensverzameling voor collaboratief werken en efficiënt projectbeheer
Automatische Dimensionering in Traceringplanning
De bewezen traceringplanning is uitgebreid met een krachtige berekeningsmodule. Hiermee kunnen kanaal- en leidingdimensies eenvoudig, snel en nauwkeurig worden bepaald via de distributienetwerktopologie van de geplande routes al in vroege planningsfasen – op basis van bestaande ruimte-informatie.
Vermogen- en volumestroomgegevens worden direct overgenomen uit de MEP-ruimtes. Dit stelt planners in staat om centrale gebouwgegevens in LINEAR Building in een vroeg stadium vast te leggen en deze automatisch over te brengen naar de MEP-ruimtes:
- Warmtebehoefte → geschatte verwarmingslasten
- Koelbehoefte → koellasten volgens vereenvoudigde methode
- Buitenluchtvolumes → bepaling van luchthoeveelheid
- Water-/afvalwaterconsumenten → vastlegging via de nieuwe ruimteboekingsmodule
Via invoede-, verzamel- en overdraagpunten – vergelijkbaar met de bekende „netwerkstart/-einde"-objecten – wordt aanvullende dimensioneringsrelevante informatie aan de routes toegewezen:
- Definitie van opwekkingssystemen
- Toegewezen systeemklassen
- Temperatuurspreidingen (aanvoer/retour)
- Dekking van gedefinieerde behoeften door respectieve systemen
- Aanvullende randvoorwaarden voor berekeningen
Door meerdere ruimtes intelligent samen te voegen tot voorzieningszones met verzamelpunten kunnen hoofdroutes bijzonder efficiënt worden gedimensioneerd. De berekende vermogens worden automatisch verzameld via de ontworpen routes en passend toegewezen systemen in de start- en eindcomponenten en sectiegewijs gedimensioneerd. De bepaalde dimensies kunnen vervolgens direct worden gebruikt in het gevestigde routeconcept – van het definiëren van dwarsdoorsneden tot het automatisch genereren van vooraf gedimensioneerde leidingen in het model.
Voordelen in één oogopslag
- Verhoogde planzekerheid dankzij vroege, precieze dimensionering
- Aanzienlijk verminderde planningsinspanning dankzij automatische berekening
- Voortdurende gegevensconsistentie van behoeftedefinitie tot modelgeneratie
- Efficiënte, transparante en BIM-conforme planning over alle disciplines
Met deze nieuwe berekeningsmodule wordt traceringplanning een integraal onderdeel van de vroege ontwerp- en voorbereidende planningsfase.
3D-Visualisatie van MEP-Ruimteparameters
Met de ruimtegegevensvisualisatie kunt u alle parameters van uw MEP-ruimtes helder weergeven in een 3D-weergave. De functie creëert gekleurde visualisatielichamen voor uw geselecteerde ruimteparameters eerst in een tijdelijke weergave – ideaal voor snelle analyse en beoordeling van uw planningsgegevens. Zo heeft u een duidelijke visualisatie in alle planningsfasen die u voor verschillende doeleinden kunt gebruiken: controleer vroeg ruimtegroottes, bezettingen of ruimtetypes, of verifieer snel en intuïtief de ontwerptemperaturen van uw planning. Continue parameters zoals temperaturen of volumestromen worden weergegeven met aanpasbare kleurovergangen, terwijl discrete parameters zoals ruimtetypes of gebruikscategorieën automatisch worden gekleurd. Zodra de visualisatie aan uw eisen voldoet, kunt u de tijdelijke weergave opslaan en omzetten in een permanent beschikbare Revit-weergave die u altijd kunt gebruiken voor plannen of presentaties.
Voordelen in één oogopslag
- Snelle analyse door tijdelijke 3D-weergaven met kleurgecodeerde ruimteparameters en automatische legenda
- Flexibele visualisatie van continue en discrete gegevenstypen met individuele kleurenschema's
- Toepasbaar in alle planningsfasen – van vroege ruimteconceptie tot definitieve ontwerpverificatie
- Opslaan van herbruikbare weergaven voor professionele documentatie en presentaties
Deze innovatieve visualisatiefunctie maakt complexe ruimtegegevens direct begrijpelijk en geeft u volledige controle over uw analyseweergaven in elk projectstadium.
Neutrale stuklijsten met één klik – Fabrikantgegevens eenvoudig verwijderen, korte teksten volledig beheren
Wilt u met fabrikantonderdelen rekenen, maar een volledig neutrale stuklijst genereren? Met de optie “Materiaal fabrikant-neutraal weergeven” kan dat nu probleemloos. Alle fabrikantgegevens worden automatisch uit de stuklijst verwijderd – ideaal voor aanbestedingen of centrale projectrapportages.
Bovendien zijn alle korte teksten eenvoudig naar wens aan te passen, ook overgenomen vanuit de CAD-browser of gebruikersarmaturen. Zo voegt u flexibel extra informatie toe en stemt u de stuklijst precies af op uw eisen.
Voordelen in één oogopslag
- Fabrikant-neutrale stuklijst met slechts één klik
- Volledig aanpasbare korte teksten voor maximale controle
- Extra informatie flexibel toevoegen op elk moment
- Volledige transparantie voor aanbesteding, inkoop en documentatie
Schema-editor: intelligent bewerken met volledige modelintegriteit

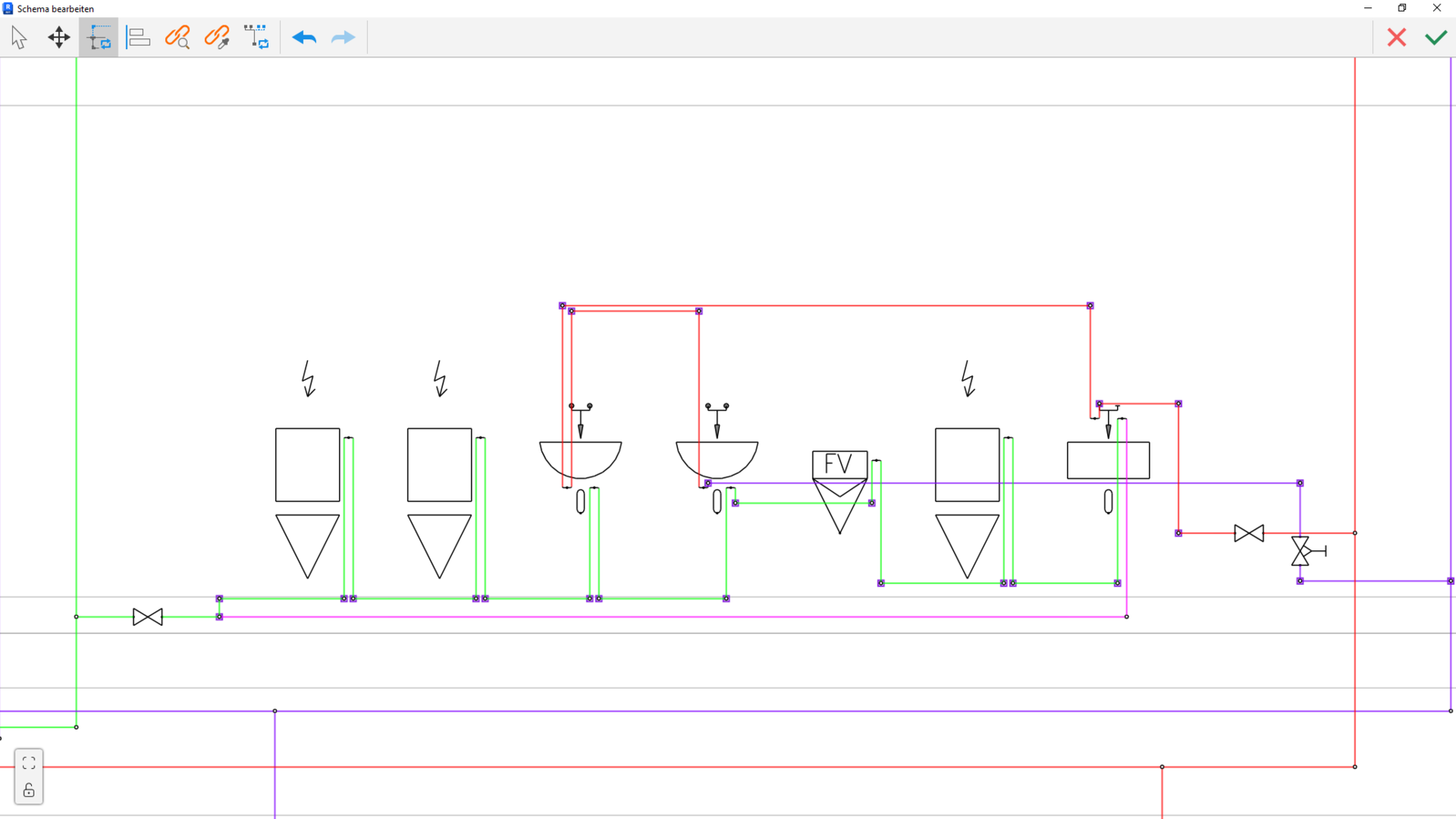

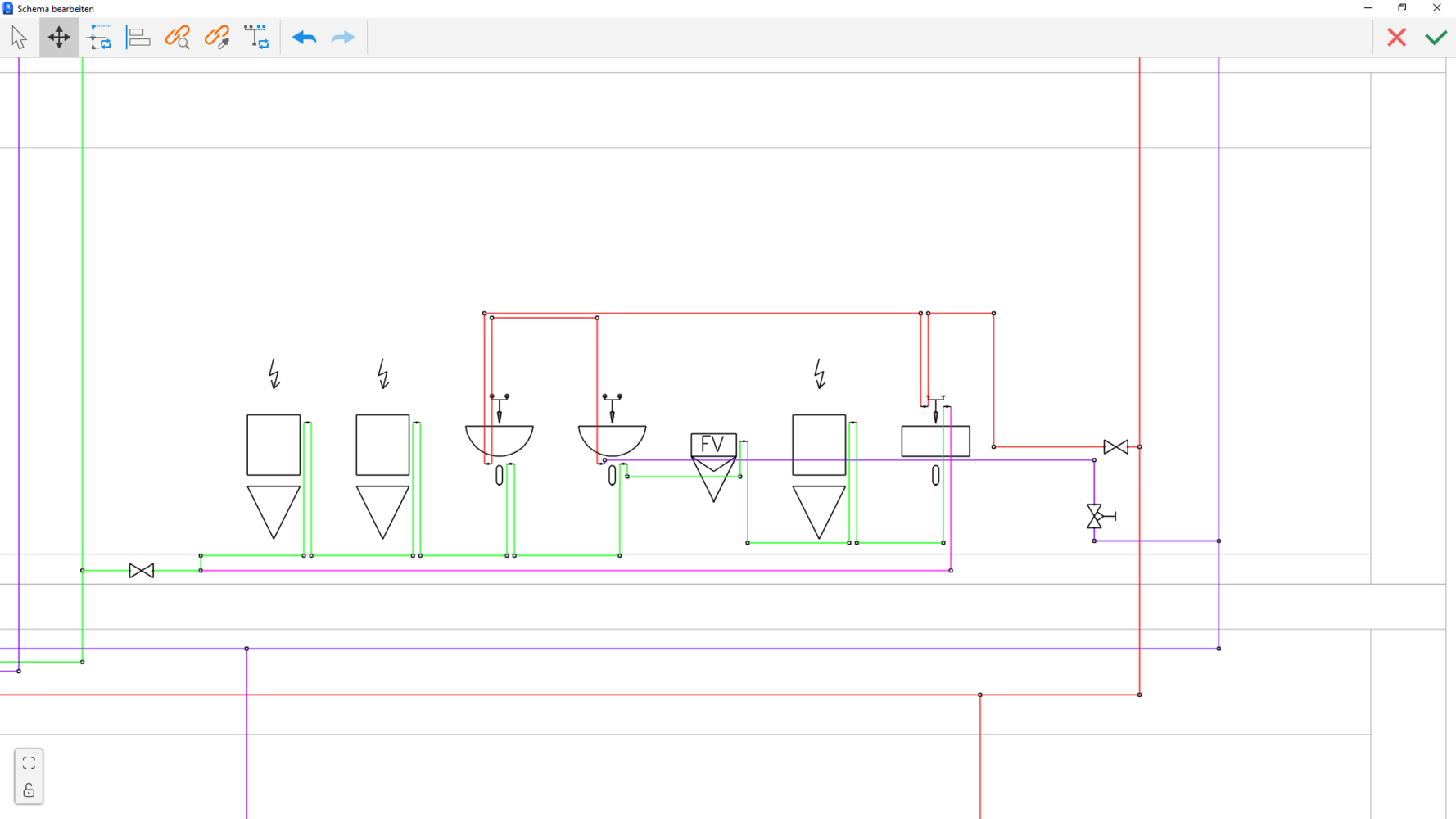

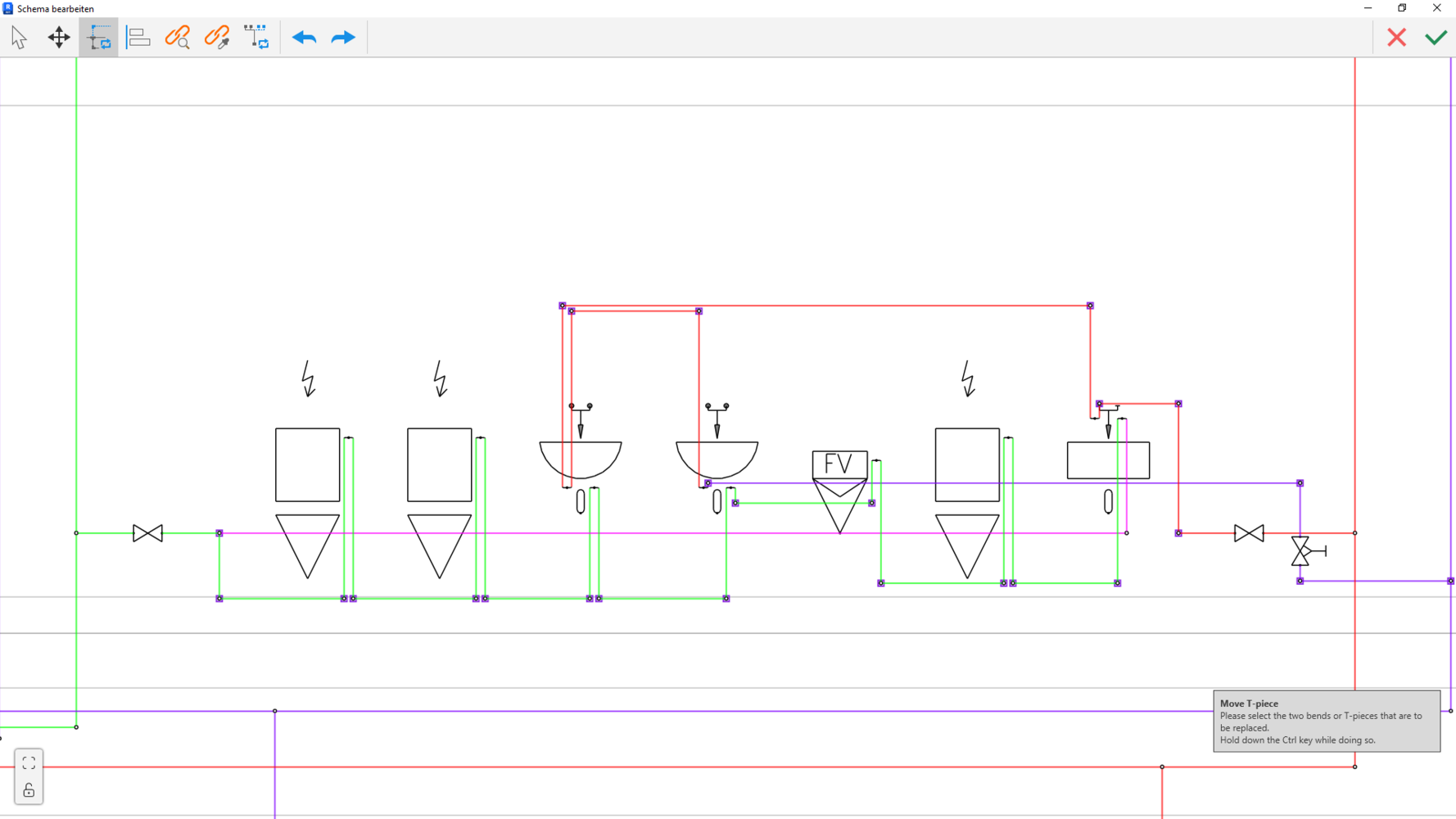

De schema-editor zorgt voor een revolutie in het bewerken van schema's: werk direct aan uw schema's - of ze nu zijn afgeleid van Revit-modellen of zijn overgezet vanuit LINEAR Building - zonder de verbindingen tussen componenten te verliezen. Door elementen te verplaatsen worden leidingen en ingesloten componenten automatisch bijgewerkt. Geen handmatige aanpassingen meer, geen verbroken verbindingen. Met intelligente lay-outfuncties zoals herpositioneren, omkeren en uitlijnen, kunt u uw schema's in seconden aanpassen aan nieuwe vereisten, niet in uren. Alle wijzigingen worden betrouwbaar teruggeschreven naar de tekeningweergave. Uw schema blijft consistent en efficiënt.
Voordelen in een oogopslag
- Automatische verbindingsupdates - geen handmatige aanpassingen nodig
- Intelligente layout tools voor snelle en flexibele aanpassingen
- Volledige modelintegriteit van schema tot tekeningweergave
- Naadloze integratie met Revit - bidirectionele koppeling
Dit is slechts een kleine selectie uit de complete lijst met functies van V26! Bekijk de volledige lijst in de LINEAR What's New.
